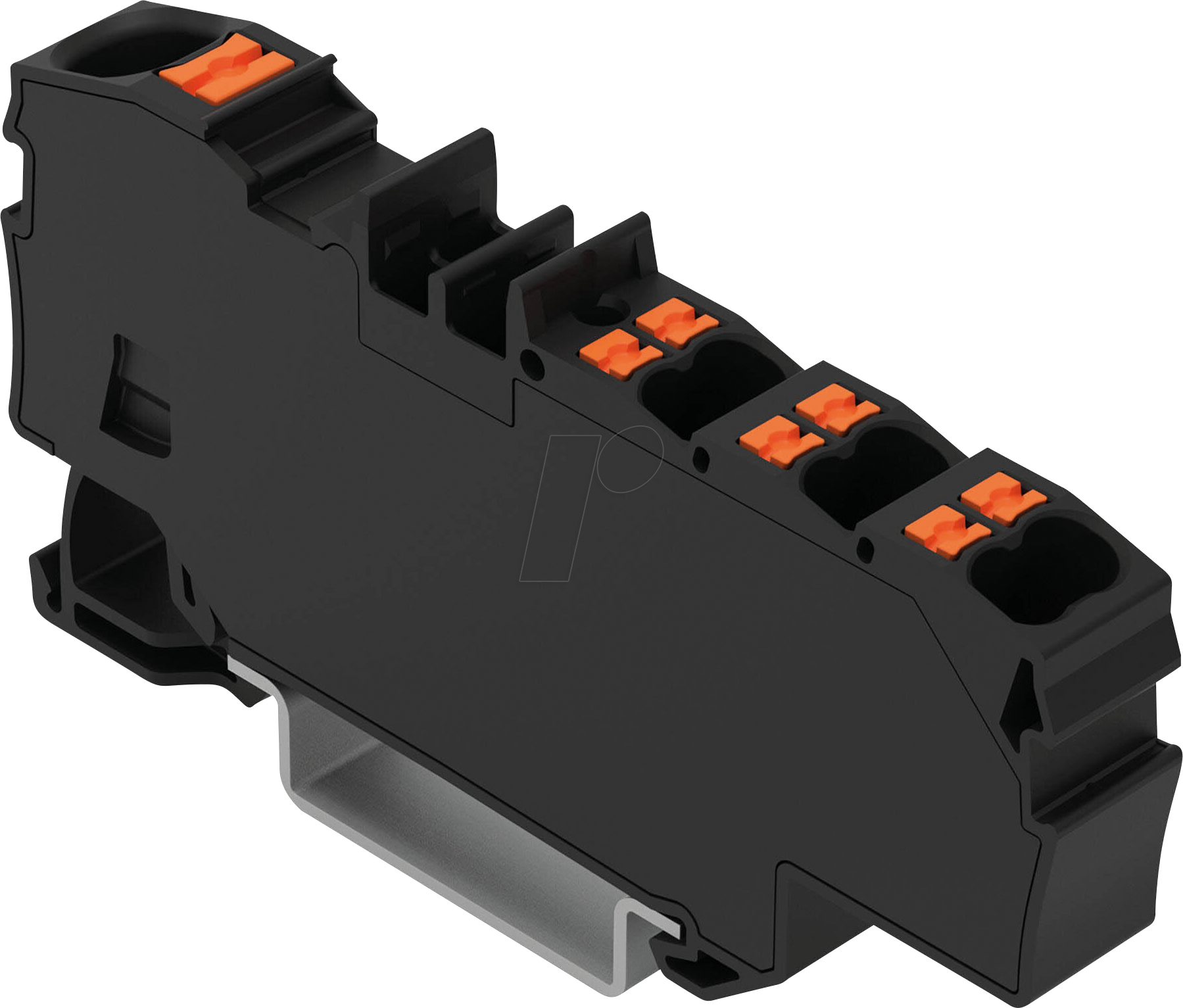

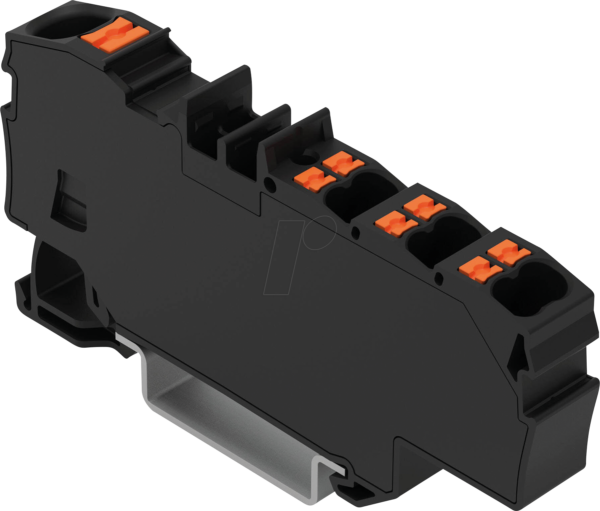

Effiziente Verdrahtungslösungen für anspruchsvolle Elektroinstallationen: WAGO 2206-8035 Verteilerklemme
Die WAGO 2206-8035 Verteilerklemme, optimiert für die Schaltschrankverdrahtung, bietet eine herausragende Lösung zur Bündelung und Verteilung von Leitungen. Sie ist die ideale Wahl für Elektrofachkräfte, Elektroinstallateure und Heimwerker, die Wert auf Sicherheit, Zuverlässigkeit und eine professionelle Installation legen. Wenn Sie eine saubere und normgerechte Verbindungsweise für unterschiedliche Leiterquerschnitte suchen, ist diese Klemme Ihre erste Wahl.
Überlegene Leistung und Anwendungsflexibilität
Die WAGO 2206-8035 Verteilerklemme differenziert sich klar von herkömmlichen Verbindungsmethoden wie Lüsterklemmen oder Scotch-Lok-Verbindern durch ihre patentierte Käfigzugfeder-Anschlusstechnik. Diese Technologie gewährleistet eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch unter anspruchsvollen Bedingungen ihre Integrität bewahrt. Die Klemme vereint einen Eingang für einen Leiter mit 6 mm² Querschnitt mit sechs Ausgängen für Leiter mit jeweils 1,5 mm² Querschnitt, was eine flexible und platzsparende Verteilung ermöglicht. Dies reduziert den Verkabelungsaufwand erheblich und minimiert das Risiko von Fehlverdrahtungen, was bei Standardlösungen oft der Fall ist.
Fortschrittliche Technologie für maximale Sicherheit und Effizienz
WAGO steht für innovative Verbindungstechnologie, und die 2206-8035 Verteilerklemme ist keine Ausnahme. Die integrierte Käfigzugfeder-Klemme von WAGO bietet eine komfortable und werkzeuglose Montage. Dies spart nicht nur Zeit während der Installation, sondern erhöht auch die Arbeitssicherheit. Die klare Kennzeichnung der Anschlüsse und die Möglichkeit, Leiter unterschiedlicher Querschnitte sicher zu verbinden, machen diese Klemme zu einem unverzichtbaren Bestandteil moderner Elektroinstallationen. Die schwarze Farbgebung ist nicht nur ästhetisch ansprechend, sondern dient auch der besseren Unterscheidung in komplexen Verdrahtungssystemen.
Vielfältige Einsatzgebiete und Anwendungsbereiche
Die Einsatzmöglichkeiten der WAGO 2206-8035 Verteilerklemme sind breit gefächert. Sie eignet sich hervorragend für:
- Schaltschrankverdrahtung: Organisation und Verteilung von Steuer-, Signal- und Leistungsleitungen.
- Verteilerinstallationen: Sichere Zusammenführung von Leitungen in Verteilerdosen.
- Industrielle Automatisierung: Zuverlässige Verbindungen in Maschinen und Anlagen.
- Gebäudeinstallation: Flexible Lösungen für Licht-, Steckdosen- und Steuerstromkreise.
- Prototypenbau und Labor: Schnelle und sichere Verdrahtung für Tests und Entwicklungen.
- Erneuerbare Energien: Verdrahtung in PV-Anlagen oder Batteriespeichersystemen.
Technische Spezifikationen im Detail
Die WAGO 2206-8035 Verteilerklemme zeichnet sich durch präzise gefertigte Komponenten und durchdachte Konstruktionsmerkmale aus, die auf Langlebigkeit und maximale Performance ausgelegt sind. Die spezifische Auslegung für unterschiedliche Leiterquerschnitte an Ein- und Ausgängen bietet eine optimale Anpassung an gängige Installationsanforderungen und ermöglicht eine effiziente Leiterbündelung.
| Merkmal | Spezifikation |
|---|---|
| Typ | Verteilerklemme |
| Hersteller | WAGO |
| Modellnummer | 2206-8035 |
| Anschlussart | Federklemme (Cage Clamp) |
| Max. Eingangsquerschnitt (starr/flexibel) | 6 mm² |
| Max. Ausgangsquerschnitt (starr/flexibel) | 1,5 mm² |
| Anzahl der Eingänge | 1 |
| Anzahl der Ausgänge | 6 |
| Farbe | Schwarz |
| Bemessungsspannung | Bis zu 400V (abhängig von der spezifischen Norm und Anwendungsumgebung) |
| Bemessungsstrom | Bis zu 24A (abhängig von der spezifischen Norm und Anwendungsumgebung) |
| Material Gehäuse | Flammhemmendes Polyamid (PA) |
| Isolationsmaterial | Hochwertige Isolationskunststoffe für maximale Sicherheit |
| Betriebstemperatur | -40 °C bis +85 °C |
| Schutzart | Entspricht den relevanten Schutzanforderungen für elektrische Verbindungen |
| Normkonformität | Erfüllt einschlägige nationale und internationale Normen für elektrische Verbindungen (z.B. EN 60998) |
Vorteile der WAGO 2206-8035 Verteilerklemme
Die Wahl der WAGO 2206-8035 Verteilerklemme bringt signifikante Vorteile gegenüber konventionellen Verbindungsmethoden mit sich:
- Zeitersparnis: Werkzeuglose Montage durch die bewährte WAGO-Federklemmentechnik.
- Sicherheit: Zuverlässige, vibrationsfeste und dauerhafte Verbindungen, die Kurzschlüsse und Ausfälle minimieren.
- Flexibilität: Ermöglicht die gleichzeitige Verbindung von Leitungen unterschiedlicher Querschnitte (1x 6 mm² zu 6x 1,5 mm²).
- Ordnung: Deutliche Reduzierung von Verkabelungschaos in Schaltschränken und Verteilerdosen.
- Platzersparnis: Kompaktes Design für eine effiziente Raumnutzung.
- Wiederverwendbarkeit: Die Federklemmen ermöglichen ein einfaches Lösen und Wiederbefestigen von Leitern.
- Qualität: Hochwertige Materialien und präzise Verarbeitung für eine lange Lebensdauer.
- Normkonformität: Erfüllt die strengen Anforderungen der Elektrotechnik-Normen.
Häufig gestellte Fragen (FAQ) zu WAGO 2206-8035 – Verteilerklemme 1x 6 mm2 / 6x 1,5 mm2, schwarz
Welche Arten von Leitern können mit der WAGO 2206-8035 Verteilerklemme verbunden werden?
Die WAGO 2206-8035 Verteilerklemme ist für die Verbindung von sowohl massiven (eindrähtigen) als auch flexiblen Leitern mit den angegebenen Querschnitten ausgelegt. Die Käfigzugfeder-Anschlusstechnik garantiert eine sichere Verbindung für beide Leiterarten.
Ist die WAGO 2206-8035 Verteilerklemme für den Einsatz in feuchten Umgebungen geeignet?
Die Klemme ist aus flammhemmendem Polyamid gefertigt und bietet eine hohe Isolationsfestigkeit. Für den Einsatz in besonders feuchten oder korrosiven Umgebungen sind jedoch zusätzliche Schutzmaßnahmen oder spezielle Gehäuse erforderlich, um die Langlebigkeit und Sicherheit der Installation zu gewährleisten. Die Klemme selbst ist für den Innenbereich in trockenen Umgebungen konzipiert.
Welche maximalen Strom- und Spannungsbelastungen kann die Klemme aushalten?
Die spezifischen Bemessungsspannungs- und -stromwerte sind in den technischen Datenblättern von WAGO detailliert aufgeführt und hängen von der jeweiligen Anwendung und den Umgebungsbedingungen ab. Gemäß der EN 60998 Norm sind typischerweise Bemessungsspannungen bis 400V und Bemessungsströme bis 24A für diese Art von Klemme zu erwarten, sofern die Installation entsprechend den Vorschriften erfolgt.
Wie werden die Leiter sicher in die Klemme eingeführt?
Die Leiter werden einfach und werkzeuglos in die Öffnungen der Klemme eingeführt. Die integrierte Käfigzugfeder greift den Leiter automatisch und hält ihn sicher fest. Ein leichter Zugtest bestätigt die sichere Verbindung.
Kann ich mit dieser Klemme Leiter mit unterschiedlichen Querschnitten verbinden, die nicht explizit genannt sind?
Die Klemme ist spezifisch für die Kombination 1x 6 mm² Eingang und 6x 1,5 mm² Ausgänge ausgelegt. Das Verbinden von Leitern mit Querschnitten, die außerhalb dieser Spezifikationen liegen, kann die Sicherheit und Funktion beeinträchtigen und ist nicht empfohlen.
Wie unterscheidet sich die WAGO 2206-8035 von anderen Verteilerklemmen auf dem Markt?
Die Überlegenheit der WAGO 2206-8035 liegt in ihrer patentierten und praxiserprobten Käfigzugfeder-Technologie, die eine werkzeuglose, schnelle und extrem zuverlässige Verbindung bietet. Im Vergleich zu Schraubklemmen entfällt die Notwendigkeit des Nachziehens, und im Vergleich zu Lötverbindungen ist die Flexibilität und Wiederverwendbarkeit deutlich höher.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Diese spezifische Verteilerklemme ist nicht für den Einsatz in explosionsgefährdeten Bereichen konzipiert oder zugelassen. Für solche Anwendungen sind spezielle ATEX-zertifizierte Komponenten erforderlich.
