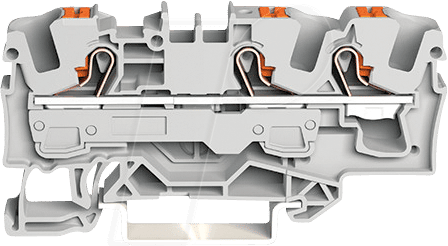

Revolutionieren Sie Ihre Elektroinstallationen mit der WAGO 2206-1301 3-Leiter-Durchgangsklemme
Die WAGO 2206-1301 3-Leiter-Durchgangsklemme mit Drücker für 6 mm² Leiterquerschnitt in Grau ist die ultimative Lösung für Elektrofachkräfte und anspruchsvolle Heimwerker, die eine zuverlässige, sichere und zeitsparende Verbindungslösung suchen. Dieses Präzisionswerkzeug vereinfacht komplexe Verdrahtungsprojekte, indem es die Notwendigkeit von Schraubverbindungen eliminiert und gleichzeitig höchste Sicherheitsstandards erfüllt. Ideal für den Einsatz in Verteilerkästen, Gehäusen und dort, wo eine saubere und dauerhafte Leitungsverbindung unerlässlich ist.
Überlegene Verbindungstechnik für Professionelle Ansprüche
Im Gegensatz zu herkömmlichen Klemmtechniken, die oft zeitaufwendige Schraubarbeiten, das Risiko von gelockerten Verbindungen und die Anfälligkeit für Korrosion aufweisen, setzt die WAGO 2206-1301 auf die bewährte Cage Clamp®-Technologie. Diese innovative Federklemmtechnik ermöglicht eine schnelle, werkzeuglose Montage und Demontage, garantiert eine vibrationssichere und dauerhafte elektrische Verbindung und minimiert den Wartungsaufwand erheblich. Die integrierten Drücker erleichtern das Lösen der Leiter, was die Flexibilität bei der Installation und Wartung weiter erhöht. Die grau gefärbte Klemme signalisiert ihre Funktion in der Stromverteilung und lässt sich optisch gut in bestehende Installationen integrieren.
Leistungsstark, Sicher und Langlebig: Die Kernvorteile
- Werkzeuglose Installation: Der integrierte Drücker ermöglicht ein schnelles und sicheres Stecken und Lösen der Leiter, was die Installationszeit drastisch verkürzt.
- Vibrationssichere Verbindungen: Die federbasierte Klemmtechnik von WAGO sorgt für eine dauerhafte, sichere Verbindung, die auch bei starken Vibrationen stabil bleibt.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis 6 mm², bietet diese Klemme ausreichend Kapazität für eine Vielzahl von Anwendungen in der Elektroinstallation.
- Reduziertes Fehlerrisiko: Die eindeutige Klemmung eliminiert das Risiko von falsch angeschlossenen oder gelockerten Drähten, was die elektrische Sicherheit erhöht.
- Kompaktes Design: Die durchdachte Bauweise ermöglicht eine platzsparende Montage, auch in beengten Verteilerdosen und Gehäusen.
- Hohe Zuverlässigkeit: WAGO steht für Qualität und Langlebigkeit, was eine langfristig sichere elektrische Verbindung garantiert.
- Vielseitige Anwendbarkeit: Ideal für den Einsatz in Wohngebäuden, Industrieanlagen, Schaltanlagen und allen Bereichen, wo eine zuverlässige Stromverteilung gefordert ist.
- Erleichterte Wartung: Das einfache Lösen der Leiter durch den Drücker vereinfacht nachträgliche Änderungen oder Reparaturen.
Technische Spezifikationen im Detail
Die WAGO 2206-1301 3-Leiter-Durchgangsklemme repräsentiert den Gipfel der Verbindungstechnik, optimiert für Effizienz und Sicherheit in modernen Elektroinstallationen. Ihre Konstruktion und Materialwahl spiegeln den Anspruch an höchste Performance und Zuverlässigkeit wider.
| Merkmal | Details |
|---|---|
| Produkttyp | 3-Leiter-Durchgangsklemme |
| Hersteller | WAGO |
| Modellbezeichnung | 2206-1301 |
| Klemmtechnologie | Cage Clamp® mit Drücker |
| Leiterquerschnitt (min.) | 0,5 mm² (massiv) / 0,75 mm² (flexibel) |
| Leiterquerschnitt (max.) | 6 mm² |
| Anzahl der Leiter | 3 |
| Nennspannung | 400 V |
| Nennstrom | 32 A |
| Farbe | Grau |
| Gehäusematerial | Hochleistungskunststoff (PA) |
| Anschlusstyp | Durchgangsklemme |
| Montageart | Ohne Werkzeug (steckbar) |
| Isolationsmaterial | Flammhemmend, selbstverlöschend |
| Umgebungstemperatur (Betrieb) | -60°C bis +85°C |
| Schutzart (bei richtiger Montage) | IP20 (nicht berührsicher ohne zusätzliche Maßnahmen) |
| Anwendungsbereiche | Verteilerbau, Schaltschrankbau, Hausinstallation, Industrieanwendungen |
Die WAGO-Technologie: Ein Meilenstein in der Elektrotechnik
Die Cage Clamp®-Verbindungstechnik von WAGO ist seit Jahrzehnten ein Synonym für Qualität und Zuverlässigkeit in der Elektroinstallation. Die 2206-1301-Serie baut auf dieser etablierten Technologie auf und integriert sie mit einer intuitiven Drückerfunktion, die den Installationsprozess weiter vereinfacht und beschleunigt. Das Gehäusematerial, ein hochleistungsfähiger Kunststoff wie Polyamid (PA), bietet exzellente mechanische Stabilität und thermische Beständigkeit. Es ist nicht nur flammhemmend, sondern auch selbstverlöschend, was einen entscheidenden Beitrag zur Brandsicherheit leistet. Diese Materialeigenschaften gewährleisten, dass die Klemme auch unter anspruchsvollen Betriebsbedingungen über viele Jahre hinweg zuverlässig funktioniert. Die durchdachte Konstruktion der Klemme sorgt für einen gleichmäßigen Anpressdruck auf den Leiter, unabhängig von Vibrationen oder Temperaturschwankungen. Dies verhindert eine Erwärmung der Anschlussstelle und reduziert somit das Risiko von Defekten oder Bränden. Der integrierte Drücker ist ein wesentliches Komfortmerkmal. Er ermöglicht ein einfaches und sicheres Lösen des Leiters, was bei der Fehlersuche, bei Erweiterungen oder bei Austausch von Komponenten von unschätzbarem Wert ist. Anders als bei Schraubklemmen, bei denen ein Abrutschen oder eine unzureichende Anzugskraft zu Problemen führen kann, bietet die Cage Clamp®-Technologie eine automatische, konstante Klemmkraft, die sich über die Zeit nicht verändert.
Optimale Einsatzmöglichkeiten und Anwendungsbereiche
Die WAGO 2206-1301 3-Leiter-Durchgangsklemme ist ein Allrounder, der sich für eine breite Palette von Anwendungen eignet. Im Schalt- und Verteilerbau ermöglicht sie eine übersichtliche und sichere Verdrahtung von Geräten, Steuerungen und Stromkreisen. Die Möglichkeit, bis zu 6 mm² Leiter anzuschließen, deckt einen großen Bereich von Stromversorgungsanforderungen ab. Sie ist die ideale Wahl für den Einsatz in Industrieanlagen, wo Vibrationen und raue Umgebungsbedingungen herrschen. Die WAGO-Klemmen sind darauf ausgelegt, diesen Belastungen standzuhalten und eine dauerhaft stabile Verbindung zu gewährleisten. Auch im Bereich der Gebäudeinstallation, von der Unterputz-Verteilung bis zur Aufputz-Installation, bietet die Klemme eine schnelle und sichere Lösung. Die graue Farbe fügt sich diskret in die meisten elektrischen Installationen ein und signalisiert eindeutig die Funktion als Durchgangsklemme. Für den Anschluss von Motoren, Pumpen, Beleuchtungssystemen oder Heizungssteuerungen – überall dort, wo mehrere Leiter sicher und ordentlich zusammengeführt werden müssen, ist die 2206-1301 die erste Wahl. Die Kompatibilität mit verschiedenen Leiterarten (massiv und flexibel) macht sie zudem äußerst vielseitig. Ihre kompakte Bauform erlaubt eine effiziente Raumnutzung in beengten Gehäusen und Verteilerdosen, was bei der Planung und Montage von Vorteil ist.
FAQ – Häufig gestellte Fragen zu WAGO 2206-1301 – 3-Leiter-Durchgangsklemme, mit Drücker 6 mm², grau
Ist die WAGO 2206-1301 auch für den Einsatz im Freien geeignet?
Die Klemme selbst ist für einen weiten Temperaturbereich ausgelegt und aus robusten Materialien gefertigt. Allerdings ist die Klemme primär für den Einsatz in Gehäusen oder Verteilerdosen mit einer entsprechenden Schutzart (mindestens IP20) konzipiert. Für den direkten Außeneinsatz ohne zusätzlichen Schutz sind spezielle, wetterfeste Anschlussmöglichkeiten erforderlich.
Welche Arten von Leitern kann ich mit dieser Klemme verbinden?
Die WAGO 2206-1301 ist für die Aufnahme von massiven und flexiblen Leitern mit einem Querschnitt von 0,5 mm² bis 6 mm² (massiv) bzw. 0,75 mm² bis 6 mm² (flexibel) ausgelegt. Für feindrähtige Leiter mit Aderendhülsen wird die Verwendung von entsprechenden Hülsen empfohlen, um eine sichere Verbindung zu gewährleisten.
Muss ich Werkzeug verwenden, um die Leiter anzuschließen?
Nein, das ist einer der großen Vorteile der WAGO Klemmen. Die 2206-1301 verfügt über integrierte Drücker, mit denen Sie die Leiter einfach und werkzeuglos einstecken und auch wieder lösen können. Dies spart erheblich Zeit bei der Installation.
Wie lange ist die Lebensdauer einer WAGO 2206-1301 Klemme?
WAGO-Produkte sind für ihre Langlebigkeit bekannt. Unter normalen Betriebsbedingungen und bei korrekter Anwendung können Sie von einer Lebensdauer von mehreren Jahrzehnten ausgehen. Die Federklemmtechnik bietet eine konstante Anpresskraft, die sich nicht mit der Zeit lockert, wie es bei Schraubverbindungen der Fall sein kann.
Ist diese Klemme für die Verwendung in explosionsgefährdeten Bereichen zugelassen?
Standard-WAGO-Klemmen wie die 2206-1301 sind nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zugelassen. Für solche spezifischen Anwendungen bietet WAGO spezielle Produktserien an, die den entsprechenden Normen und Zulassungen entsprechen.
Was bedeutet „3-Leiter-Durchgangsklemme“?
„3-Leiter“ bezieht sich auf die Anzahl der Anschlüsse für die zu verbindenden Leiter. „Durchgangsklemme“ bedeutet, dass die Klemme dazu dient, die elektrische Verbindung von einem Ende zum anderen durchzuführen, ohne dass die Leitungen innerhalb der Klemme eine Unterbrechung oder Verzweigung erfahren.
Warum ist die Farbe Grau bei dieser Klemme wichtig?
Die Farbgebung dient oft zur Kennzeichnung. Grau wird häufig für Durchgangsklemmen oder zur Kennzeichnung bestimmter Stromkreise oder Funktionen in Verteilungen verwendet. Dies erleichtert die Identifizierung und Wartung der elektrischen Anlage und hilft, Fehler bei der Verdrahtung zu vermeiden.
