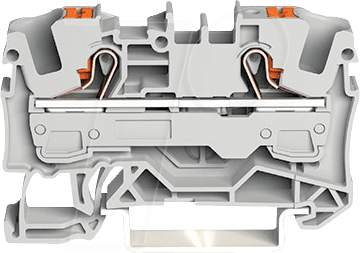

Optimale elektrische Verbindungen mit der WAGO 2206-1201 2-Leiter-Durchgangsklemme
Suchen Sie nach einer zuverlässigen und sicheren Lösung für die permanente Verbindung von Einzel- oder Litzenleitern im Bereich von bis zu 6 mm²? Die WAGO 2206-1201 2-Leiter-Durchgangsklemme mit integriertem Drücker bietet genau diese Funktionalität. Sie ist die ideale Wahl für Elektroinstallateure, Schaltschrankbauer und Heimwerker, die eine professionelle und zeitsparende Verdrahtung in Verteilerdosen, Geräten oder Anlagen benötigen, wo eine stabile und zugentlastete Verbindung gefragt ist.
Die überlegene WAGO-Technologie: Einfachheit trifft Sicherheit
Im Vergleich zu traditionellen Verbindungsmethoden wie Lüsterklemmen, die oft umständlich zu handhaben sind und eine höhere Fehleranfälligkeit aufweisen, setzt die WAGO 2206-1201 auf ein patentiertes Klemmverfahren, das eine schnelle, sichere und werkzeuglose Installation ermöglicht. Der integrierte Drücker erlaubt ein einfaches Öffnen und Schließen der Klemme, was die Flexibilität bei der Verdrahtung und Wartung erheblich erhöht. Dies spart nicht nur Zeit, sondern minimiert auch das Risiko von Kurzschlüssen oder schlechten Kontakten, die zu Systemausfällen führen könnten.
Anwendungsbereiche und Vorteile der WAGO 2206-1201
Diese Durchgangsklemme ist konzipiert für den Einsatz in einer Vielzahl von elektrischen Installationen, bei denen eine permanente Verbindung zwischen zwei Leitern mit Querschnitten bis zu 6 mm² erforderlich ist. Ob in der Industrieautomation, im Schaltschrankbau, bei der Installation von Beleuchtungssystemen oder in der Gebäudetechnik – die WAGO 2206-1201 überzeugt durch ihre Robustheit und Zuverlässigkeit.
- Werkzeuglose Montage: Der innovative Drücker ermöglicht das einfache Einführen und Fixieren des Leiters ohne zusätzliches Werkzeug, was den Installationsprozess beschleunigt.
- Sicherer Kontakt: Die Federklemmtechnik von WAGO sorgt für einen dauerhaft zuverlässigen elektrischen Kontakt, der Vibrationen standhält und Korrosion minimiert.
- Hohe Strombelastbarkeit: Mit einer Nennspannung von 400V und einem Nennstrom von 32A eignet sich die Klemme für anspruchsvolle Anwendungen.
- Vielfältige Leiterarten: Kompatibel mit massiven, eindrähtigen Leitern sowie feindrähtigen Leitern mit Aderendhülse.
- Kompaktes Design: Die platzsparende Bauform ermöglicht die Integration auch in engen Einbauräumen.
- Sicherheit und Normenkonformität: Gefertigt nach höchsten Qualitätsstandards und geprüft gemäß relevanter Normen (z.B. EN 60998-2-1).
- Graue Farbgebung: Standardfarbe für eine einfache Unterscheidung und Integration in bestehende Installationen.
Technische Spezifikationen im Detail
Die WAGO 2206-1201 ist ein Paradebeispiel für durchdachtes Design und hochwertige Materialauswahl, um maximale Leistung und Langlebigkeit zu gewährleisten. Die präzise Fertigung jedes einzelnen Bauteils garantiert die Funktionalität und Sicherheit, die Kunden von WAGO erwarten.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | 2-Leiter-Durchgangsklemme mit Drücker |
| Hersteller | WAGO |
| Modellnummer | 2206-1201 |
| Anschlussart | Cage Clamp® (Federklemme) |
| Anzahl der Anschlüsse | 2 |
| Maximaler Leiterquerschnitt (massiv/eindrähtig) | 6 mm² |
| Maximaler Leiterquerschnitt (feindrähtig mit Aderendhülse) | 6 mm² |
| Minimaler Leiterquerschnitt (massiv/eindrähtig) | 0,5 mm² |
| Minimaler Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 32 A |
| Farbe | Grau |
| Abmessungen (Länge x Breite x Höhe) | Ca. 20,5 mm x 10,1 mm x 16,4 mm (typisch für diese Serie) |
| Schutzart | Für trockene Umgebungen; Schutz vor direktem Berühren mit Finger (bei korrekter Montage) |
| Gehäusematerial | Hochleistungskunststoff (typischerweise Polyamid 6.6), flammwidrig |
| Leitermaterial (intern) | Kupferlegierung, galvanisch verzinnt |
| Betriebstemperatur (Dauerbetrieb) | Bis zu 85 °C (Umgebungstemperatur) |
| Isolationsmaterial | Polycarbonat oder ähnlicher Hochleistungskunststoff |
| Zertifizierungen | CE, UL, VDE (abhängig von spezifischer Ausführung und Markt) |
Montage und Handhabung für maximale Effizienz
Die Montage der WAGO 2206-1201 ist bewusst einfach gehalten, um Installationszeiten zu verkürzen und Fehlerquellen zu minimieren. Die klare Kennzeichnung und die intuitive Bedienung durch den Drücker ermöglichen auch weniger erfahrenen Anwendern eine problemlose Installation.
- Vorbereitung des Leiters: Bei massiven und eindrähtigen Leitern genügt es, die Isolierung auf die passende Länge abzumanteln. Für feindrähtige Leiter ist die Verwendung einer passenden Aderendhülse mit Isolierkragen erforderlich, um die Litzen zu bündeln und einen sicheren Anschluss zu gewährleisten.
- Einstecken des Leiters: Öffnen Sie den Drücker an der Klemme und führen Sie den vorbereiteten Leiter senkrecht in die Öffnung ein, bis er spürbar anschlägt.
- Sichern der Verbindung: Schließen Sie den Drücker wieder. Die Federklemmung greift den Leiter automatisch und sorgt für eine sichere und dauerhafte Verbindung.
- Prüfen der Verbindung: Ein leichter Zug am Leiter bestätigt die sichere Verankerung.
FAQ – Häufig gestellte Fragen zu WAGO 2206-1201 – 2-Leiter-Durchgangsklemme, mit Drücker 6 mm2, grau
Für welche Leiterquerschnitte ist die WAGO 2206-1201 geeignet?
Die Klemme ist für massive und eindrähtige Leiter sowie für feindrähtige Leiter mit passender Aderendhülse konzipiert. Der zulässige Leiterquerschnittsbereich liegt zwischen 0,5 mm² und 6 mm².
Ist die Klemme auch für feindrähtige Leiter ohne Aderendhülse verwendbar?
Nein, für feindrähtige Leiter ist die Verwendung einer passenden Aderendhülse mit Isolierkragen zwingend erforderlich, um einen sicheren Kontakt und eine zuverlässige Verbindung zu gewährleisten.
Wie löse ich eine bereits hergestellte Verbindung wieder?
Um einen Leiter wieder zu lösen, öffnen Sie einfach den integrierten Drücker an der Klemme. Der Leiter lässt sich dann leicht herausziehen.
Welche Spannung und welcher Strom können mit dieser Klemme sicher übertragen werden?
Die WAGO 2206-1201 ist für eine Nennspannung von 400 Volt und einen Nennstrom von 32 Ampere ausgelegt.
Ist die Klemme für den Einsatz in feuchten Umgebungen oder im Außenbereich geeignet?
Diese Klemme ist primär für den Einsatz in trockenen Umgebungen konzipiert. Für den Einsatz unter widrigen Umgebungsbedingungen sind spezielle Schutzmaßnahmen oder andere geeignete Produkte erforderlich.
Welche Vorteile bietet die WAGO-Klemmtechnik gegenüber herkömmlichen Schraubklemmen?
Die WAGO-Klemmtechnik (Cage Clamp) bietet eine werkzeuglose Montage, eine vibrationssichere Verbindung, einen dauerhaft niedrigen Übergangswiderstand und eine hohe Korrosionsbeständigkeit. Dies führt zu schnelleren Installationen, geringerem Wartungsaufwand und erhöhter Betriebssicherheit.
Kann ich verschiedene Leiterarten gleichzeitig in einer Klemme verwenden?
Die Klemme ist für die Aufnahme von zwei Leitern des gleichen Typs und Querschnittsbereiches ausgelegt. Es ist nicht vorgesehen, unterschiedliche Leiterarten (z.B. massiv und feindrähtig ohne Hülse) gleichzeitig in derselben Klemme zu verwenden.
