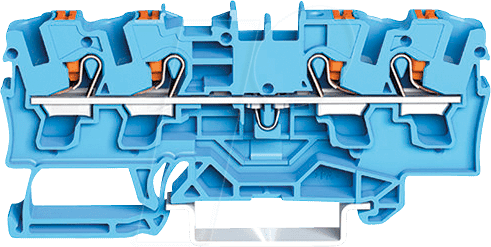

WAGO 2204-1404 – 4-Leiter-Durchgangsklemme mit Drücker: Präzision und Sicherheit für Ihre Elektroinstallation
Die WAGO 2204-1404 4-Leiter-Durchgangsklemme mit Drücker für 4 mm² Leiterquerschnitte in markantem Blau ist die ultimative Lösung für Elektriker und Heimwerker, die eine zuverlässige, sichere und zeiteffiziente Verbindungstechnik für den Einsatz in Schaltanlagen, Verteilern und anderen anspruchsvollen Elektroinstallationen benötigen. Sie löst das Problem umständlicher und potenziell fehleranfälliger Verdrahtungsmethoden, indem sie eine schnelle, werkzeuglose Klemmung und eine klare Leitungsführung ermöglicht.
Revolutionäre Klemmtechnik für höchste Ansprüche
Herkömmliche Verbindungstechniken erfordern oft das Abisolieren von Litzen und das Einschrauben in Klemmen, was nicht nur zeitaufwendig ist, sondern auch das Risiko von losen Verbindungen birgt. Die WAGO 2204-1404 Durchgangsklemme setzt hier neue Maßstäbe. Durch die integrierte Schnellanschluss-Technologie von WAGO entfällt das aufwändige Werkzeug. Der integrierte Drücker ermöglicht das einfache Einführen und Sichern von flexiblen und starren Leitern des angegebenen Querschnitts, was die Installationsgeschwindigkeit signifikant erhöht und gleichzeitig eine dauerhaft sichere Verbindung gewährleistet.
Konsequente Vorteile für Profis und ambitionierte Heimwerker
Die WAGO 2204-1404 4-Leiter-Durchgangsklemme bietet eine Reihe von entscheidenden Vorteilen, die sie zur bevorzugten Wahl gegenüber Standardlösungen machen:
- Werkzeuglose Installation: Dank des innovativen Push-in-Anschlusses ist kein Werkzeug zum Verriegeln der Leiter erforderlich. Dies spart wertvolle Zeit und reduziert das Risiko von Beschädigungen an den Leitern oder der Klemme selbst.
- Sicherer und dauerhafter Kontakt: Die WAGO-Klemmtechnik garantiert eine federbasierte, kraftschlüssige Verbindung, die auch bei Vibrationen und Temperaturschwankungen konstant bleibt. Dies minimiert den Wartungsaufwand und erhöht die Betriebssicherheit.
- Vierleiter-Konfiguration: Die Durchgangsklemme ermöglicht die gleichzeitige Aufnahme und Verbindung von vier Leitern, was sie ideal für Anwendungen macht, bei denen mehrere Stromkreise oder Signale an einem Punkt zusammengeführt werden müssen.
- Klar definierte Farbgebung: Die blaue Farbgebung dient nicht nur der optischen Unterscheidung, sondern ist in vielen elektrischen Normen für bestimmte Leitungsfunktionen vorgesehen. Dies fördert eine übersichtliche und normgerechte Installation.
- Flexibilität bei Leitertypen: Sowohl massive als auch feindrähtige Leiter mit Aderendhülse können problemlos und sicher angeschlossen werden, was eine hohe Flexibilität in unterschiedlichen Anwendungsszenarien bietet.
- Kompaktes Design: Trotz ihrer Leistungsfähigkeit zeichnet sich die Klemme durch eine kompakte Bauweise aus, die eine platzsparende Montage auch in engen Verteilerkästen ermöglicht.
- Hohe elektrische Belastbarkeit: Ausgelegt für einen Nennstrom von bis zu 32 A und eine Nennspannung von 400 V, ist diese Klemme für eine Vielzahl von Anwendungen bestens gerüstet.
Hochwertige Materialauswahl und durchdachtes Design
Die WAGO 2204-1404 Durchgangsklemme ist ein Produkt höchster Ingenieurskunst, das auf Langlebigkeit und Zuverlässigkeit ausgelegt ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine erstklassige Performance über Jahre hinweg.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | 4-Leiter-Durchgangsklemme mit Drücker |
| Marke | WAGO |
| Modellnummer | 2204-1404 |
| Farbe | Blau |
| Anzahl der Leiteranschlüsse | 4 |
| Maximaler Leiterquerschnitt | 4 mm² |
| Nennstrom | 32 A |
| Nennspannung | 400 V |
| Montageart | Durchgangsklemme für Reihenklemmen-Montageprofil |
| Anschlussart | Push-in-Anschlusstechnik mit manuellem Drücker |
| Leitertypen | Ein- und mehrdrähtige Leiter, sowie mehrdrähtige Leiter mit Aderendhülse |
| Gehäusematerial | Flammhemmendes, hochtemperaturbeständiges Kunststoffmaterial (typischerweise Polyamid-Basis), das strenge Sicherheitsstandards erfüllt. Bietet hervorragende elektrische Isolationseigenschaften und mechanische Festigkeit. |
| Kontaktmaterial | Hochwertige Kupferlegierung, die eine geringe Übergangswiderstand und Korrosionsbeständigkeit gewährleistet. Die Federkontakte sind aus rostfreiem Federstahl gefertigt und sorgen für eine dauerhaft sichere Klemmkraft. |
| Isolationsspannung | Die Klemme ist für die vorgesehene Umgebung und die Nennspannung von 400 V entsprechend zertifiziert und bietet ausreichend Isolationsabstand gemäß den relevanten Normen. |
| Umgebungstemperatur | Geeignet für einen breiten Betriebstemperaturbereich, typischerweise von -40 °C bis +85 °C, was den Einsatz in verschiedenen klimatischen Bedingungen ermöglicht. |
| Schutzart | Entsprechend der Normen für elektrische Verbindungs- und Klemmenkästen konzipiert, um Schutz gegen unbeabsichtigte Berührung zu bieten. |
| Anwendungsbereiche | Schaltanlagenbau, Verteilerbau, Haus- und Gebäudeinstallationen, Industrieautomation, Anschluss von Geräten und Maschinen, Verteilung von Strom und Signalen. |
Technische Präzision und zertifizierte Sicherheit
Die WAGO 2204-1404 4-Leiter-Durchgangsklemme repräsentiert die Spitze der modernen Verbindungstechnik. Die Konstruktion mit Push-in-Anschlusstechnik und dem integrierten Drücker ist ein Paradebeispiel für WAGOs Engagement für Benutzerfreundlichkeit und elektrische Sicherheit. Das Gehäusematerial, typischerweise ein hochwertiges, flammhemmendes Polyamid, bietet nicht nur mechanische Robustheit, sondern auch exzellente dielektrische Eigenschaften. Diese stellen sicher, dass die Klemme auch unter ungünstigen Bedingungen sicher arbeitet und den Anforderungen von Normen wie der DIN EN 60664-1 für Überspannungen gerecht wird. Der interne Klemmmechanismus basiert auf der bewährten WAGO-Federklemmentechnologie, die eine konstante und sichere Verbindung gewährleistet, unabhängig von Vibrationen oder thermischen Ausdehnungen des Leiters. Dies reduziert das Risiko von Kriechströmen und unerwünschten Spannungsabfällen erheblich. Die blaue Farbgebung dient der klaren Kennzeichnung und erleichtert die Einhaltung von Farbcodierungsstandards in der Elektroinstallation, was die Nachvollziehbarkeit und Wartung vereinfacht.
Optimierte Einsatzmöglichkeiten in industriellen und privaten Umgebungen
Die Vielseitigkeit der WAGO 2204-1404 4-Leiter-Durchgangsklemme macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von Anwendungen. Im Schaltanlagenbau ermöglicht sie eine schnelle und sichere Verdrahtung von Steuerungs- und Energieverteilungskomponenten. In der Gebäudeinstallation wird sie häufig in Verteilerkästen eingesetzt, um Stromkreise zu bündeln und anzuschließen. Auch in der Automatisierungstechnik spielt sie eine wichtige Rolle bei der Verbindung von Sensoren, Aktoren und Steuerungseinheiten. Die Möglichkeit, sowohl massive als auch flexible Leiter zu verarbeiten, macht sie besonders attraktiv, da sie den Einsatz in unterschiedlichen Geräten und Anlagen ermöglicht, ohne dass spezielle Anschlussarten erforderlich sind. Die Fähigkeit, vier Leiter sicher zu verbinden, ist entscheidend für Anwendungen, bei denen mehrere Stromschienen oder Anschlusspunkte zusammengeführt werden müssen, wie beispielsweise bei der Verteilung von Phasen, Neutralleitern oder Schutzleitern in einer Verteilung.
FAQ – Häufig gestellte Fragen zu WAGO 2204-1404 – 4-Leiter-Durchgangsklemme, mit Drücker 4 mm², blau
Was genau ist eine 4-Leiter-Durchgangsklemme und wofür wird sie verwendet?
Eine 4-Leiter-Durchgangsklemme, wie die WAGO 2204-1404, ist ein elektrisches Verbindungselement, das dazu dient, vier separate Leiter (Drähte) sicher und dauerhaft miteinander zu verbinden. Sie wird typischerweise in Schaltschränken und Verteilerkästen eingesetzt, um mehrere Stromkreise oder Signalleitungen an einem Punkt zu bündeln, zu verteilen oder weiterzuleiten.
Welche Arten von Leitern kann ich mit der WAGO 2204-1404 verwenden?
Die WAGO 2204-1404 ist für die Aufnahme von ein- und mehrdrähtigen Leitern mit einem Querschnitt von bis zu 4 mm² ausgelegt. Auch mehrdrähtige Leiter, die mit einer geeigneten Aderendhülse versehen sind, können problemlos und sicher angeschlossen werden.
Ist die Installation der WAGO 2204-1404 kompliziert oder benötige ich Spezialwerkzeug?
Nein, die Installation ist bewusst einfach gehalten. Dank der integrierten Push-in-Anschlusstechnik mit Drücker ist kein Spezialwerkzeug erforderlich. Die Leiter werden einfach in die vorgesehene Öffnung eingeführt, und der Drücker sichert sie automatisch. Bei Bedarf kann der Drücker auch zum Lösen des Leiters betätigt werden.
Warum ist die blaue Farbe der Klemme wichtig?
Die blaue Farbgebung ist nicht nur eine optische Unterscheidung, sondern folgt oft etablierten Normen und Standards in der Elektroinstallation. In vielen Systemen wird Blau für den Neutralleiter verwendet. Diese Farbcodierung trägt zu einer übersichtlichen und normgerechten Verdrahtung bei, was die Sicherheit und Wartbarkeit erhöht.
Für welche maximalen elektrischen Belastungen ist diese Klemme ausgelegt?
Die WAGO 2204-1404 ist für einen Nennstrom von bis zu 32 Ampere und eine Nennspannung von 400 Volt ausgelegt. Dies macht sie für eine Vielzahl von gängigen Anwendungen in der Niederspannungsinstallation geeignet.
Welche Vorteile bietet die WAGO-Klemmtechnologie gegenüber herkömmlichen Schraubklemmen?
Die WAGO-Federklemmentechnologie bietet gegenüber Schraubklemmen mehrere Vorteile: Sie ermöglicht eine schnellere und werkzeuglose Installation, gewährleistet eine konstante und zuverlässige Klemmkraft, die auch bei Vibrationen erhalten bleibt, und reduziert das Risiko von Leiterbruch oder Beschädigung durch zu festes Anziehen von Schrauben.
Wo finde ich weitere technische Informationen oder Datenblätter zu diesem Produkt?
Ausführliche technische Spezifikationen, Prüfzertifikate und Datenblätter finden Sie auf der offiziellen Webseite von WAGO oder in den technischen Dokumentationen, die wir als Händler bereitstellen. Diese Dokumente enthalten detaillierte Informationen zu Material, Abmessungen, elektrischen Eigenschaften und Zulassungen.
