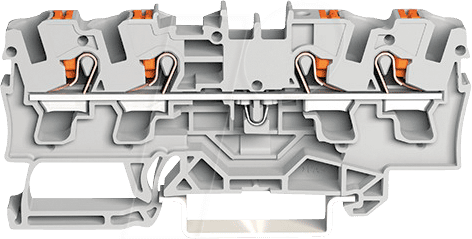

WAGO 2204-1401 – 4-Leiter-Durchgangsklemme mit Drücker 4 mm² Grau: Die intelligente Verbindungslösung für anspruchsvolle Elektroinstallationen
Die WAGO 2204-1401 ist die ultimative Lösung für Elektriker und Installateure, die eine zuverlässige, zeitsparende und fehlerreduzierende Verbindungstechnik für 4-adrige Leitungen im Bereich von 4 mm² suchen. Insbesondere in Verteilerkästen, Schaltschränken und Anlagen, wo eine klare Struktur und einfache Wartung unerlässlich sind, bietet diese innovative Durchgangsklemme eine signifikante Verbesserung gegenüber traditionellen Verbindungsmethoden wie Lüsterklemmen oder Schraubverbindern. Sie löst das Problem der umständlichen und potenziell unsicheren Verdrahtung, indem sie eine schnelle, werkzeuglose Montage und eine dauerhaft sichere Verbindung garantiert.
Maximale Effizienz durch innovative Technologie
Die WAGO 2204-1401 setzt neue Maßstäbe in Bezug auf Installationskomfort und Sicherheit. Der integrierte Drücker ermöglicht ein einfaches und sicheres Einführen sowie Lösen von flexiblen und massiven Leitern, ohne dass ein zusätzliches Werkzeug erforderlich ist. Dies reduziert die Installationszeit drastisch und minimiert das Risiko von Beschädigungen an den Leitern. Die 4-Leiter-Konfiguration ist ideal für Anwendungen, die eine PEN-Trennung, eine separate Schutzleiterverbindung oder eine einfache Verteilung von Strom und Neutralleiter erfordern. Die graue Farbgebung unterstützt eine klare Kennzeichnung und Ordnung in der Verdrahtung, was die Wartung und Fehlersuche erheblich vereinfacht.
Vorteile der WAGO 2204-1401 im Überblick
- Werkzeuglose Installation: Der innovative Drücker ermöglicht ein schnelles und sicheres Einführen und Lösen der Leiter ohne den Einsatz von Werkzeugen, was die Installationszeit erheblich verkürzt.
- Hohe Zuverlässigkeit und Sicherheit: Die bewährte Käfigzugfeder-Anschlusstechnik von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die höchsten Sicherheitsstandards entspricht.
- 4-Leiter-Konfiguration: Ermöglicht die gleichzeitige Aufnahme von vier Leitern und eignet sich perfekt für Anwendungen, die eine PEN-Trennung, eine separate Schutzleiterverbindung oder eine flexible Stromverteilung benötigen.
- Leiterquerschnitte bis 4 mm²: Geeignet für eine breite Palette von Standardleitern mit einem Querschnitt von bis zu 4 mm², was eine hohe Flexibilität in der Anwendung gewährleistet.
- Kompakte Bauform: Trotz der 4-Leiter-Kapazität ist die Klemme platzsparend konzipiert, was die Installation auch in engen Verteilerdosen und Schaltschränken erleichtert.
- Eindeutige Kennzeichnung: Die graue Farbe erleichtert die Unterscheidung von anderen Klemmen und unterstützt eine strukturierte und übersichtliche Verdrahtung.
- Vielseitige Einsatzmöglichkeiten: Ideal für den Einsatz in Wohngebäuden, Industrieanlagen, Schaltschrankbau und verteilten Energieversorgungssystemen.
- Wartungsfreundlichkeit: Durch die einfache Zugänglichkeit und das werkzeuglose Lösen der Leiter ist die Wartung und Fehlerbehebung deutlich unkomplizierter.
Technische Spezifikationen und Materialgüte
Die WAGO 2204-1401 ist aus hochwertigen Materialien gefertigt, um Langlebigkeit und höchste elektrische Sicherheit zu gewährleisten. Die Gehäuse der Klemmen bestehen aus flammwidrigem, halogenfreiem Polycarbonat (PC), das auch unter extremen Temperaturbedingungen stabil bleibt und den höchsten Brandschutzanforderungen genügt. Die interne Anschlusstechnik basiert auf der patentierten WAGO Käfigzugfeder, die für eine sichere und niederohmige Verbindung sorgt. Die Federkontakte sind aus einer korrosionsbeständigen Legierung gefertigt, die eine langfristige elektrische Leitfähigkeit garantiert und Oxidation verhindert.
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Produkttyp | 4-Leiter-Durchgangsklemme |
| Anschlusstechnik | Käfigzugfeder mit Drücker |
| Max. Leiterquerschnitt | 4 mm² |
| Anzahl der Leiter | 4 |
| Gehäusematerial | Flammwidriges, halogenfreies Polycarbonat (PC) |
| Farbe | Grau |
| Bemessungsspannung | 500 V (gemäß EN 60664-1) |
| Bemessungsstrom | 32 A (gemäß EN 60664-1) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Installation) |
| Zertifizierungen | CE, UL, VDE und weitere branchenspezifische Normen |
| Montageart | Direkte Montage (z.B. in Verteilerdosen, Schaltschränken) |
Präzise Anwendungen und Einsatzgebiete
Die WAGO 2204-1401 ist prädestiniert für den Einsatz in einer Vielzahl von elektrischen Installationen, bei denen eine saubere und effiziente Verdrahtung von vier Leitern erforderlich ist. Dies umfasst insbesondere:
- Verteilerkästen und Schaltschränke: Zur Verteilung von Strom und Neutralleiter sowie zur getrennten Führung des Schutzleiters.
- Gebäudeinstallation: In Unterputzdosen und Aufputzgehäusen zur Verbindung von Stromkreisen, z.B. bei der Installation von Steckdosen, Schaltern oder Beleuchtungssystemen, wo ein PEN-Leiter aufgeteilt werden muss.
- Steuerungs- und Automatisierungstechnik: Zur Verdrahtung von Sensoren, Aktoren und Steuergeräten, wo eine klare Trennung von Signal- und Leistungskreisen wichtig ist.
- Industrielle Anlagen: Für Maschinenanschlüsse und Verteilungen, wo Robustheit und Zuverlässigkeit an erster Stelle stehen.
- Erneuerbare Energien: In Anlagen zur Erzeugung von Solar- oder Windenergie zur sicheren Verbindung von Komponenten.
- Verlegung von Niederspannungsleitungen: Generell überall dort, wo mehrere Leiter sicher und normkonform zusammengeführt werden müssen.
Die Möglichkeit, sowohl massive als auch flexible Leiter mit Aderendhülse (optional) zu verbinden, erhöht die Vielseitigkeit dieser Klemme zusätzlich. Die integrierte Drückertechnologie vereinfacht den Prozess der Leiteraufnahme und -entnahme erheblich, was die Effizienz bei der Montage und bei zukünftigen Wartungsarbeiten spürbar steigert. Die WAGO 2204-1401 ist nicht nur eine Verbindungskomponente, sondern ein integraler Bestandteil einer durchdachten und sicheren Elektroinstallation, die auf Langlebigkeit und einfache Handhabung ausgelegt ist.
Die Überlegenheit der WAGO-Lösung
Im Vergleich zu herkömmlichen Lüsterklemmen bietet die WAGO 2204-1401 signifikante Vorteile. Lüsterklemmen erfordern oft das Einschrauben von Leitern, was zeitaufwändig ist und bei nicht fachgerechter Ausführung zu lockeren Verbindungen führen kann. Dies birgt die Gefahr von Überhitzung und Brand. Die Schraubverbindungen können sich durch Vibrationen oder Temperaturschwankungen lösen. Die WAGO-Klemmen mit ihrer bewährten Käfigzugfeder-Technologie gewährleisten eine konstante Klemmkraft über die gesamte Lebensdauer der Installation. Der integrierte Drücker eliminiert die Notwendigkeit spezieller Werkzeuge und macht die Installation intuitiv und fehlerresistent. Dies spart nicht nur Zeit, sondern reduziert auch das Risiko von Beschädigungen an den Leitern und erhöht die elektrische Sicherheit. Die 4-Leiter-Konfiguration in Verbindung mit der kompakten Bauform und der klaren Farbgebung positioniert die 2204-1401 als überlegene Wahl für professionelle Anwender, die Wert auf Effizienz, Sicherheit und Zuverlässigkeit legen.
FAQ – Häufig gestellte Fragen zu WAGO 2204-1401 – 4-Leiter-Durchgangsklemme, mit Drücker 4 mm² Grau
Welche Leiterarten kann ich mit der WAGO 2204-1401 verbinden?
Die WAGO 2204-1401 kann sowohl massive als auch flexible Leiter mit einem Querschnitt von bis zu 4 mm² aufnehmen. Für flexible Leiter wird die Verwendung von Aderendhülsen empfohlen, um eine optimale und sichere Verbindung zu gewährleisten.
Benötige ich Spezialwerkzeuge für die Installation dieser Klemme?
Nein, die WAGO 2204-1401 ist mit einem integrierten Drücker ausgestattet. Dies ermöglicht eine werkzeuglose Installation und Demontage der Leiter, was die Montage erheblich vereinfacht und beschleunigt.
Wie viele Leiter kann ich maximal in eine WAGO 2204-1401 einführen?
Diese spezielle Ausführung, die WAGO 2204-1401, ist als 4-Leiter-Durchgangsklemme konzipiert. Sie erlaubt somit die gleichzeitige Aufnahme und sichere Verbindung von vier einzelnen Leitern.
Ist die graue Farbe der Klemme nur ein optisches Merkmal oder hat sie eine funktionale Bedeutung?
Die graue Farbe ist nicht nur ästhetisch, sondern dient auch der funktionalen Kennzeichnung und Organisation. In komplexen Verdrahtungssystemen hilft die Farbkodierung, verschiedene Leitertypen oder Stromkreise leicht zu unterscheiden, was die Fehlerdiagnose und Wartung erleichtert.
Für welche Anwendungsbereiche ist diese 4-Leiter-Klemme besonders geeignet?
Die 4-Leiter-Konfiguration ist ideal für Anwendungen, bei denen eine Aufteilung von Strom und Neutralleiter sowie die separate Führung eines Schutzleiters erforderlich ist. Dies ist häufig der Fall in Verteilerkästen, Schaltschränken, der Hausinstallation (z.B. bei der Installation von Steckdosen mit Schutzleiter) und in der Steuerungstechnik.
Welche Temperaturbeständigkeit weist die WAGO 2204-1401 auf?
Die Klemme ist für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt. Dies gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen.
Gibt es spezifische Normen, denen diese Klemme entspricht?
Ja, die WAGO 2204-1401 entspricht einer Vielzahl von relevanten Normen und Zulassungen, darunter CE, UL und VDE. Diese Zertifizierungen bestätigen die hohe Sicherheit und Qualität der Klemme für den Einsatz in Europa und international.
