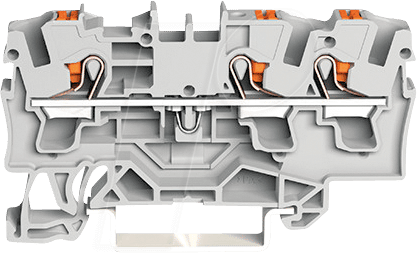

Maximale Effizienz bei der Elektroinstallation: Die WAGO 2204-1301 3-Leiter-Durchgangsklemme
Die WAGO 2204-1301 3-Leiter-Durchgangsklemme mit integriertem Drücker für einen Leiterquerschnitt von 4 mm² in der Farbe Grau ist die optimale Lösung für Elektrofachkräfte, die eine schnelle, sichere und zuverlässige Verbindungslösung für Installationsleitungen benötigen. Sie vereinfacht komplexe Verdrahtungsaufgaben und minimiert den Zeitaufwand auf der Baustelle, indem sie eine werkzeuglose Montage ermöglicht und Fehlverdrahtungen effektiv verhindert.
Überlegene Verbindungstechnik für anspruchsvolle Anwendungen
Die WAGO 2204-1301 revolutioniert die Art und Weise, wie elektrische Verbindungen in der Gebäudeinstallation hergestellt werden. Im Gegensatz zu herkömmlichen Lüsterklemmen, die oft Schraubwerkzeuge erfordern und anfällig für lose Verbindungen sind, bietet die WAGO-Klemme ein patentiertes Federklemmsystem. Dieses sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, selbst unter extremen Bedingungen. Die integrierten Drücker ermöglichen ein einfaches Lösen und Wiederherstellen der Verbindung, was die Flexibilität bei der Installation und Wartung erheblich steigert.
Die Vorteile der WAGO 2204-1301 im Detail
- Werkzeuglose Montage: Der integrierte Drücker ermöglicht das Einstecken und Lösen von Adern ohne zusätzliches Werkzeug. Dies spart signifikant Zeit und reduziert das Risiko von Beschädigungen an der Aderisolierung.
- Sichere und zuverlässige Verbindungen: Die Käfigzugfeder-Anschlusstechnik von WAGO garantiert eine dauerhaft elektrische und mechanische Sicherheit, die auch Vibrationen standhält.
- Saubere und übersichtliche Verdrahtung: Die kompakte Bauform und die klare Kennzeichnung der Anschlüsse sorgen für eine aufgeräumte Verlegung der Leiter im Schaltschrank oder Verteiler.
- Flexibilität durch Wiederlösbarkeit: Die Möglichkeit, Adern einfach zu lösen und neu zu positionieren, erleichtert Korrekturen und Anpassungen während der Installation.
- Vielfältige Einsatzmöglichkeiten: Ideal für den Einsatz in Verteilerkästen, Anschlussdosen, für die Verlängerung von Leitungen und in vielen anderen Bereichen der Elektroinstallation.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis 4 mm², was eine breite Palette von Anwendungen abdeckt.
- Industriestandard-Qualität: Gefertigt nach höchsten Qualitätsstandards für Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
Technische Spezifikationen und Designmerkmale
Die WAGO 2204-1301 Durchgangsklemme zeichnet sich durch ihre robuste Konstruktion und durchdachte Funktionalität aus. Die Gehäusematerialien sind so gewählt, dass sie den Anforderungen im Elektroinstallationsbereich gerecht werden, wie z.B. Flammwidrigkeit und hohe Temperaturbeständigkeit.
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | 2204-1301 |
| Produkttyp | 3-Leiter-Durchgangsklemme |
| Anschlusstechnik | CAGE CLAMP® mit integriertem Drücker |
| Leiterquerschnitt (massiv) | 0,5 – 4 mm² |
| Leiterquerschnitt (feinadrig mit Aderendhülse) | 0,5 – 2,5 mm² |
| Max. Strombelastbarkeit | 32 A |
| Max. Spannung | 400 V |
| Anzahl der Leiter | 3 |
| Gehäusematerial | Flammwidriges, schlagzähes Polyamid (PA) |
| Farbe | Grau |
| Abmessungen (L x B x H) | Ca. 64 mm x 15,5 mm x 20,5 mm |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Zulassungen | CE, VDE, UL, cURus |
| Montageart | Direkte Montage auf Hutschienenprofil (35 mm) oder mittels Schraubflansch |
Anwendungsbereiche für die WAGO 2204-1301
Die WAGO 2204-1301 Durchgangsklemme findet breite Anwendung in verschiedenen Sektoren der Elektroinstallation. Ihre Vielseitigkeit und einfache Handhabung machen sie zu einem unverzichtbaren Bauteil für:
- Gebäudeinstallationen: In Wohn- und Zweckbauten zur Verdrahtung von Beleuchtung, Steckdosen und fest angeschlossenen Geräten.
- Schaltschrankbau: Zur Reihenverdrahtung von Steuerungs- und Automatisierungskomponenten auf Hutschiene.
- Industrieanlagen: Für robuste Verbindungen in Maschinen und Anlagen, wo Vibrationsfestigkeit und Zuverlässigkeit im Vordergrund stehen.
- Verteilerkästen: Als effiziente Lösung zur Aufteilung von Stromkreisen und zur Organisation von Leiterverbindungen.
- Reparatur- und Wartungsarbeiten: Die Wiederlösbarkeit der Klemme erleichtert den Austausch oder die Anpassung von Leitungen.
- Provisorische Installationen: Die schnelle und werkzeuglose Montage ermöglicht den Einsatz bei temporären Anwendungen.
Hochwertige Materialien und Fertigungspräzision
Die Auswahl der Materialien ist entscheidend für die Langlebigkeit und Sicherheit von elektrischen Verbindungselementen. Die WAGO 2204-1301 wird aus hochwertigem, flammwidrigem Polyamid gefertigt. Dieses Material bietet ausgezeichnete mechanische Stabilität, hohe Temperaturbeständigkeit und erfüllt strenge Sicherheitsnormen für elektrische Anwendungen. Die interne Käfigzugfeder-Technologie, bestehend aus einer hochkorrosionsbeständigen Legierung, sorgt für einen dauerhaft festen Kontakt, der auch Temperaturschwankungen und mechanischen Belastungen standhält. Diese Kombination aus exzellenten Werkstoffen und präziser Fertigung nach Industriestandards garantiert eine sichere und zuverlässige elektrische Verbindung über die gesamte Lebensdauer des Produkts.
Optimale Leitungsführung und Platzersparnis
Im Vergleich zu traditionellen Anschlussmethoden bietet die WAGO 2204-1301 eine signifikante Verbesserung der Leitungsführung. Ihre kompakte Bauform ermöglicht eine dichtere Bestückung von Anschlussräumen und Schaltschränken, was insbesondere bei beengten Platzverhältnissen von Vorteil ist. Die Möglichkeit, mehrere Leiter pro Klemme zu verbinden, reduziert die Anzahl der benötigten Einzelkomponenten und vereinfacht somit die gesamte Verdrahtungsstruktur. Dies führt nicht nur zu einer besseren Übersichtlichkeit, sondern auch zu einer Reduzierung potenzieller Fehlerquellen und erleichtert die Fehlersuche im Falle von Problemen.
Die Sicherheit von WAGO – Ein entscheidender Faktor
Sicherheit in der Elektroinstallation ist von höchster Bedeutung. Die WAGO 2204-1301 3-Leiter-Durchgangsklemme erfüllt und übertrifft zahlreiche internationale Sicherheitsstandards und Zertifizierungen. Dies gewährleistet, dass Anwender sich auf die Zuverlässigkeit und Sicherheit dieser Verbindungslösung verlassen können. Die patentierte CAGE CLAMP®-Anschlusstechnik verhindert das unbeabsichtigte Herausgleiten von Leitern und sorgt für einen sicheren elektrischen Kontakt, der auch Vibrationen und Stoßbelastungen standhält. Dies minimiert das Risiko von Kurzschlüssen oder Bränden, die durch lose oder fehlerhafte Verbindungen entstehen könnten.
FAQ – Häufig gestellte Fragen zu WAGO 2204-1301 – 3-Leiter-Durchgangsklemme, mit Drücker 4 mm2, grau
Welche Leiterquerschnitte kann die WAGO 2204-1301 sicher aufnehmen?
Die WAGO 2204-1301 ist für massive Leiterquerschnitte von 0,5 mm² bis 4 mm² ausgelegt. Bei feinadrigen Leitern beträgt der zulässige Querschnittsbereich 0,5 mm² bis 2,5 mm², wobei die Verwendung von Aderendhülsen empfohlen wird.
Ist die WAGO 2204-1301 für den Einsatz in feuchten Umgebungen geeignet?
Die Klemme ist für den Einsatz in typischen Installationsumgebungen konzipiert. Für extrem feuchte oder korrosive Umgebungen sollten jedoch spezifische Schutzmaßnahmen oder Spezialprodukte in Betracht gezogen werden. Die Gehäusematerialien sind jedoch gegen normale Umgebungsbedingungen resistent.
Wie lange ist die Lebensdauer der CAGE CLAMP®-Feder?
Die CAGE CLAMP®-Feder ist auf eine sehr lange Lebensdauer ausgelegt, die weit über die übliche Lebensdauer einer Elektroinstallation hinausgeht. Die Federn sind aus hochkorrosionsbeständigen Legierungen gefertigt und behalten ihre Klemmkraft über Jahrzehnte.
Kann die WAGO 2204-1301 für Wechselstrom- und Gleichstromanwendungen verwendet werden?
Ja, die WAGO 2204-1301 ist für Anwendungen mit Wechselstrom (AC) und Gleichstrom (DC) bis zu ihrer maximalen Spannung von 400 V geeignet. Die Zuverlässigkeit der Verbindung ist für beide Stromarten gewährleistet.
Was bedeutet „Durchgangsklemme“?
Eine Durchgangsklemme dient dazu, zwei oder mehr Leiter miteinander zu verbinden, sodass der Stromfluss durch die Klemme hindurchgeleitet wird. Sie ist also dafür vorgesehen, eine kontinuierliche elektrische Verbindung zu schaffen.
Ist die WAGO 2204-1301 für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die Standardzulassungen der WAGO 2204-1301 (CE, VDE, UL, cURus) decken typische Elektroinstallationsbereiche ab. Für explosionsgefährdete Bereiche (ATEX) sind spezifische Produkte erforderlich.
Wie einfach ist es, eine Ader aus der Klemme zu lösen?
Das Lösen einer Ader ist genauso einfach wie das Einführen. Durch Betätigen des integrierten Drückers wird die Klemmkraft der Feder gelöst, sodass die Ader mühelos abgezogen werden kann. Dies ermöglicht eine schnelle Anpassung oder Korrektur.
