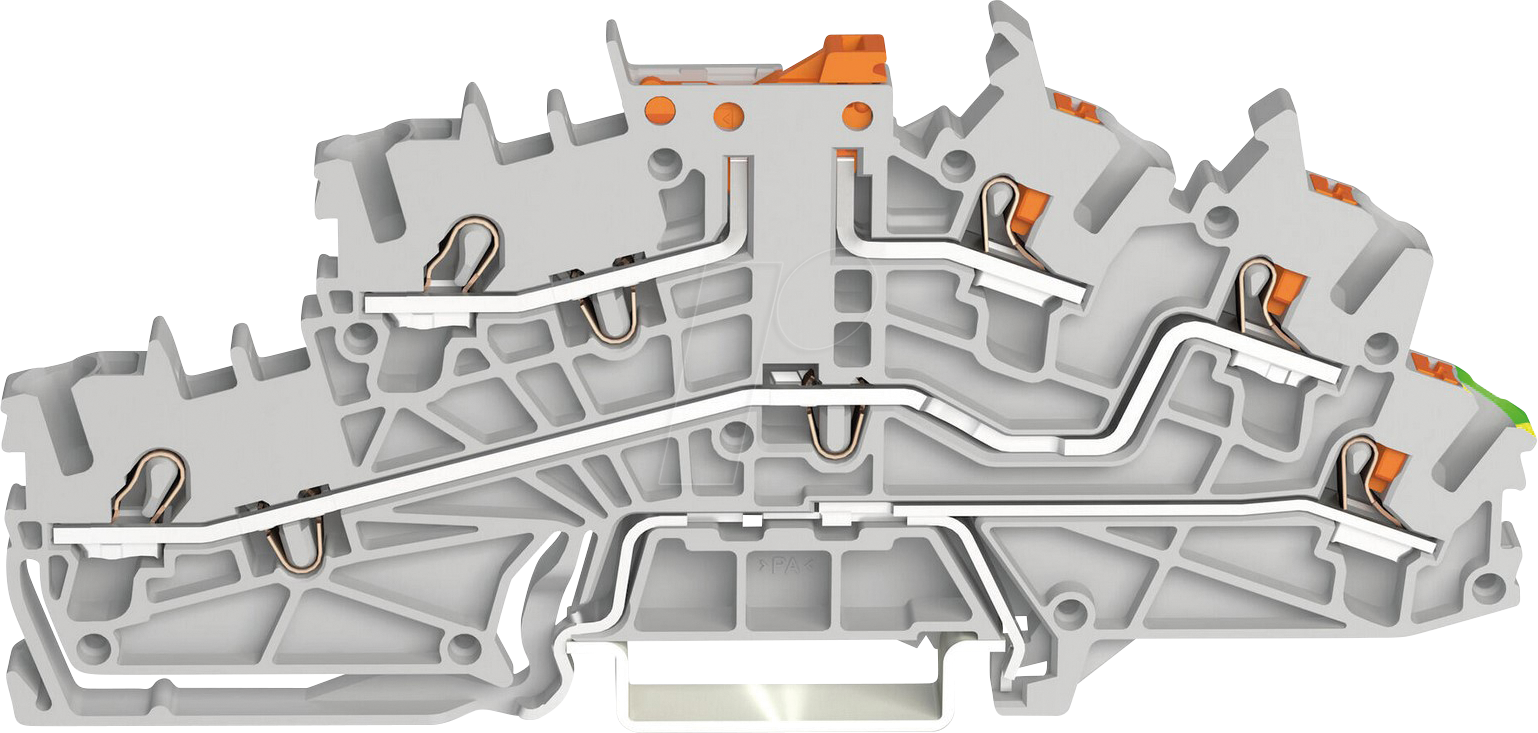

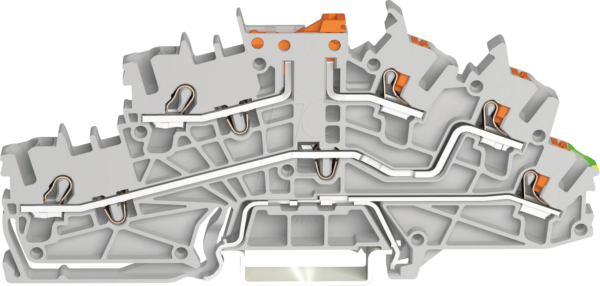

Sichere und Effiziente Elektroinstallationen mit der WAGO 2203-6544 Installationsetagenklemme
Die WAGO 2203-6544 Installationsetagenklemme ist die ultimative Lösung für Elektriker, Hausbauer und Heimwerker, die eine zuverlässige und zeitsparende Methode zur Verbindung von elektrischen Leitern suchen. Sie löst das Problem umständlicher und potenziell fehleranfälliger Verdrahtungsarten, indem sie eine sichere, gesteckte Verbindung ermöglicht, die den Installationsaufwand signifikant reduziert. Diese 3-polige Klemme ist ideal für Anwendungen, bei denen eine stabile und normkonforme Leitungsverbindung unerlässlich ist, wie beispielsweise in der Gebäudeinstallation, im Schaltschrankbau oder bei der Erweiterung bestehender Stromkreise.
Maximale Effizienz und Sicherheit im Detail
Die WAGO 2203-6544 Installationsetagenklemme setzt neue Maßstäbe in puncto Installationseffizienz und Betriebssicherheit. Im Gegensatz zu traditionellen Verbindungsmethoden, die oft Werkzeuge und Zeit für das Abisolieren und Verschrauben erfordern, bietet die Push-in-Verbindungstechnologie von WAGO eine intuitive und schnelle Montage. Einfach den abisolierten Leiter einführen und die Verbindung ist hergestellt. Das integrierte Testloch ermöglicht eine einfache Überprüfung des Stromflusses, ohne die Klemme demontieren zu müssen. Die Klemme ist aus hochwertigem, flammhemmendem Kunststoff gefertigt, was eine hohe Temperaturbeständigkeit und Langlebigkeit garantiert. Die integrierten Zugentlastungsmechanismen schützen die Leiter vor mechanischer Belastung und verhindern ein Herausrutschen, was für die Sicherheit der gesamten Elektroinstallation von entscheidender Bedeutung ist.
Anwendungsbereiche und Installationsvorteile
Die Vielseitigkeit der WAGO 2203-6544 Installationsetagenklemme eröffnet eine breite Palette von Einsatzmöglichkeiten:
- Gebäudeinstallation: Perfekt geeignet für die Verdrahtung von Steckdosen, Schaltern, Deckenleuchten und Verteilern.
- Erweiterung bestehender Installationen: Ermöglicht eine schnelle und sichere Integration neuer Stromkreise.
- Schaltschrankbau: Ideal für die Verdrahtung von Komponenten auf engstem Raum, wo Effizienz und Übersichtlichkeit gefragt sind.
- Nachrüstungen und Renovierungen: Bietet eine moderne und sichere Lösung für ältere Installationen.
- Solarenergie- und Photovoltaikanlagen: Geeignet für die sichere Verbindung von Modulen und Wechselrichtern.
- Industrielle Anwendungen: Robustheit und Zuverlässigkeit machen sie auch für anspruchsvolle Umgebungen geeignet.
Die 3-polige Ausführung der Klemme ermöglicht die gleichzeitige Verbindung von drei Leitern mit identischer oder unterschiedlicher Querschnittsgröße im jeweiligen Bereich. Dies vereinfacht die Verdrahtung, reduziert das Fehlerrisiko und sorgt für eine saubere und ordentliche Verkabelung, was die Fehlersuche und Wartung erheblich erleichtert.
Technische Spezifikationen und Materialqualität
Die WAGO 2203-6544 Installationsetagenklemme zeichnet sich durch ihre robuste Konstruktion und die Verwendung hochwertiger Materialien aus. Die Gehäuse sind aus PA 6.6 gefertigt, einem technischen Kunststoff, der für seine hervorragenden elektrischen Isoliereigenschaften, seine hohe mechanische Festigkeit und seine ausgezeichnete Flammwidrigkeit bekannt ist. Dies gewährleistet eine zuverlässige Leistung auch unter thermischer Belastung. Die Kontakte bestehen aus einer Kupferlegierung, die für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit optimiert ist. Die spezielle Federklemme im Inneren sorgt für einen dauerhaft sicheren Kontakt zwischen Leiter und Klemme, auch bei Vibrationen.
Produktinformationen im Überblick
| Eigenschaft | Detail |
|---|---|
| Hersteller | WAGO |
| Modellbezeichnung | 2203-6544 |
| Produkttyp | Installationsetagenklemme |
| Anzahl der Pole | 3 |
| Leiter-Anschlussquerschnitt (feindrahtig) | 0,25 mm² |
| Leiter-Anschlussquerschnitt (eindrahtig) | 4 mm² |
| Anschlusstechnik | Push-in-Klemme |
| Max. Spannung | 400 V |
| Max. Strom | 20 A |
| Gehäusematerial | PA 6.6 (Polyamid) |
| Kontaktmaterial | Kupferlegierung |
| Farbe | Grau / Transparent |
| Betriebstemperaturbereich | -60 °C bis +85 °C |
| Schutzart | IP20 (bei richtiger Montage) |
| Zulassungen | VDE, UL, CSA und weitere relevante Normen |
Maximale Leitungsflexibilität und Komfort
Die WAGO 2203-6544 Installationsetagenklemme unterstützt einen breiten Leiterquerschnittsbereich von 0,25 mm² bis 4 mm². Dies ermöglicht den Einsatz sowohl für dünnere Steuerleitungen als auch für dickere Leistungsadern in einer einzigen Klemme. Die integrierten Einführhilfen und die glatten Innenflächen der Klemmen minimieren den Kraftaufwand beim Einführen des Leiters. Das transparente Gehäuse erlaubt eine schnelle Sichtkontrolle, ob der Leiter korrekt und bis zum Anschlag eingeführt wurde. Dies spart nicht nur Zeit während der Installation, sondern erhöht auch die Zuverlässigkeit der Verbindung erheblich. Die Möglichkeit, flexible, eindrähtige und mehrdrähtige Leiter ohne zusätzliche Werkzeuge zu verbinden, macht diese Klemme zu einem unverzichtbaren Werkzeug für jede moderne Elektroinstallation.
Umfassende Sicherheit und Normkonformität
Die Sicherheit steht bei elektrischen Installationen an erster Stelle. Die WAGO 2203-6544 Installationsetagenklemme wurde unter Berücksichtigung strengster Sicherheitsnormen entwickelt und zertifiziert. Die verwendete Push-in-Verbindungstechnologie gewährleistet einen dauerhaft sicheren Kontakt und verhindert Kaltlötstellen, die zu Überhitzung und Brandgefahr führen können. Die Isolationseigenschaften des Gehäusematerials sind herausragend, was einen sicheren Betrieb auch bei erhöhten Temperaturen gewährleistet. Die Zugentlastung schützt die Leiter vor Beschädigungen und sorgt für eine stabile mechanische Verbindung. Die Klemme ist für Spannungen bis 400 V und Ströme bis 20 A ausgelegt, was sie für eine Vielzahl von Anwendungen in Wohn-, Gewerbe- und Industriegebäuden geeignet macht.
FAQ – Häufig gestellte Fragen zu WAGO 2203-6544 – Installationsetagenklemme, 3-pol, Ø 0,25 – 4 mm
Welche Art von Leitern kann ich mit der WAGO 2203-6544 Klemme verbinden?
Die WAGO 2203-6544 Installationsetagenklemme ist für die Aufnahme von eindrähtigen, mehrdrähtigen und feindrähtigen Leitern im Bereich von 0,25 mm² bis 4 mm² ausgelegt. Dies deckt die meisten gängigen Anwendungen in der Elektroinstallation ab.
Benötige ich spezielles Werkzeug für die Installation?
Nein, die Verbindung mit der WAGO 2203-6544 Klemme erfolgt werkzeuglos durch einfaches Einführen des abisolierten Leiters in die dafür vorgesehene Öffnung. Lediglich zum Abisolieren des Leiters wird ein geeignetes Werkzeug benötigt.
Ist die Klemme für den Einsatz in Feuchträumen geeignet?
Die Klemme selbst hat eine Schutzart von IP20, was bedeutet, dass sie vor festen Fremdkörpern größer als 12,5 mm und vor senkrecht herabfallendem Wasser geschützt ist. Für den Einsatz in Feuchträumen sind zusätzliche Schutzmaßnahmen und geeignete Gehäuse erforderlich, die die Klemme vor Feuchtigkeit schützen.
Wie stelle ich sicher, dass der Leiter korrekt verbunden ist?
Die transparente Ausführung des Gehäuses ermöglicht eine einfache Sichtkontrolle, ob der Leiter bis zum Anschlag in die Klemme eingeführt wurde. Zusätzlich verfügt die Klemme über ein integriertes Testloch, über das die Spannungsmessung zur Überprüfung der Verbindung durchgeführt werden kann, ohne die Klemme öffnen zu müssen.
Was bedeutet 3-polig bei dieser Klemme?
Die Bezeichnung 3-polig bedeutet, dass die Klemme über drei separate Anschlüsse verfügt, an die jeweils ein Leiter angeschlossen werden kann. Dies ermöglicht die gleichzeitige Verbindung von drei einzelnen Leitern.
Kann ich Leiter mit unterschiedlichen Querschnitten in einer Klemme verbinden?
Die WAGO 2203-6544 Klemme erlaubt die Verbindung von Leitern mit unterschiedlichen Querschnitten innerhalb des zulässigen Bereichs (0,25 mm² bis 4 mm²), solange diese in die jeweiligen Anschlüsse passen und sicher befestigt werden können. Dies ist ein großer Vorteil für die flexible Verdrahtung.
Welche maximale Stromstärke und Spannung kann die Klemme verarbeiten?
Die Klemme ist für eine maximale Spannung von 400 V und eine maximale Stromstärke von 20 A ausgelegt. Dies macht sie für die meisten Anwendungen in Hausinstallationen und vielen industriellen Bereichen geeignet.
