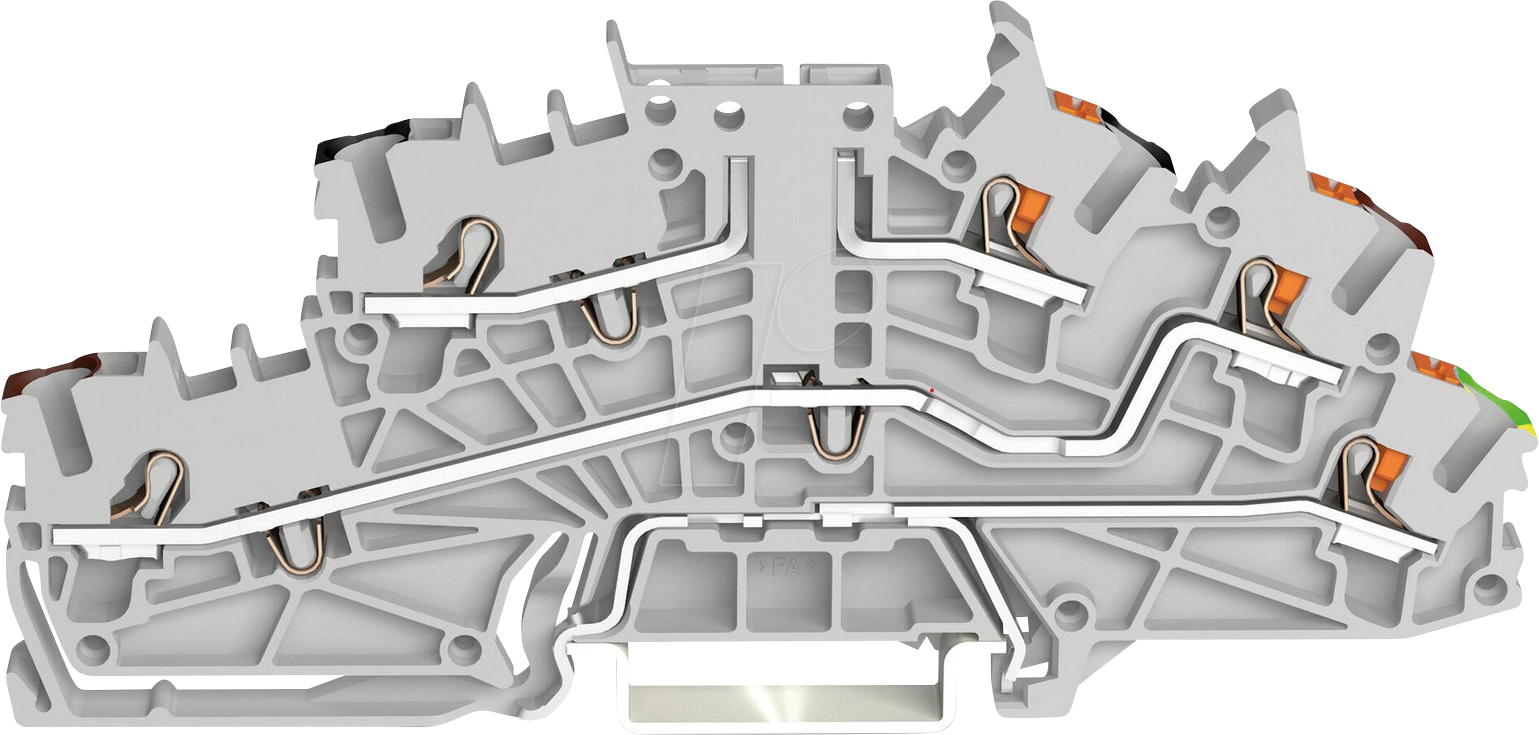

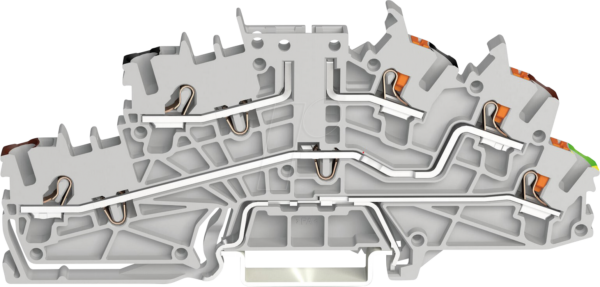

Effiziente Elektroinstallation mit der WAGO 2203-6543 Installationsetagenklemme
Die WAGO 2203-6543 Installationsetagenklemme, 3-polig, für Leiterquerschnitte von 0,25 bis 4 mm², ist die professionelle Lösung für sichere, schnelle und platzsparende elektrische Verbindungen in anspruchsvollen Installationsumgebungen. Dieses Produkt richtet sich an Elektroinstallateure, Elektrofachbetriebe und Heimwerker, die Wert auf Zuverlässigkeit, Effizienz und normative Konformität legen, insbesondere dort, wo mehrfache Anschlusspunkte auf engstem Raum benötigt werden.
Wesentliche Vorteile der WAGO 2203-6543
Die WAGO 2203-6543 setzt neue Maßstäbe in der Elektroinstallation durch ihre innovative Bauweise und die bewährte WAGO-Klemmtechnik. Im Gegensatz zu herkömmlichen Verbindungsmethoden, die oft zeitaufwendiges Schrauben und Isolieren erfordern, bietet diese Installationsetagenklemme eine werkzeuglose Montage und Demontage. Dies reduziert nicht nur die Installationszeit signifikant, sondern minimiert auch das Risiko von fehlerhaften Verbindungen durch lockere Schrauben. Die kompakte Bauform ermöglicht eine höhere Verdrahtungsdichte in Anschlussdosen und Verteilern, was besonders in modernen Gebäuden mit zunehmender elektrischer Komplexität von Vorteil ist. Die 3-polige Ausführung erlaubt die gleichzeitige Verbindung von drei Leitern, was die Organisation von Stromkreisen vereinfacht und die Fehlersuche erleichtert.
Präzision und Sicherheit auf höchstem Niveau
Die Kernkompetenz der WAGO 2203-6543 liegt in ihrer Fähigkeit, Leiter von 0,25 mm² bis 4 mm² sicher und dauerhaft zu verbinden. Dies deckt einen breiten Anwendungsbereich ab, von feindrähtigen Steuerleitungen bis hin zu Standard-Installationsleitern. Die integrierte Federklemme sorgt für einen konstanten Anpressdruck, unabhängig von Vibrationen oder Temperaturschwankungen. Dieses Merkmal garantiert eine langlebige und störungsfreie Verbindung, die den strengen Anforderungen der elektrischen Sicherheitstechnik entspricht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2203-6543 ist ideal für eine Vielzahl von Anwendungen in der Elektroinstallation. Dazu gehören:
- Verteilerkästen und Anschlussdosen: Erlaubt die übersichtliche und platzsparende Zusammenführung von Leitern verschiedener Stromkreise.
- Schaltschrankbau: Bietet eine effiziente Lösung für die Verdrahtung von Steuerungen, Sensoren und Aktoren.
- Beleuchtungstechnik: Ermöglicht die einfache und sichere Verteilung von Strom für Beleuchtungssysteme.
- Domotikanwendungen: Perfekt geeignet für die Vernetzung von Smart-Home-Komponenten, die oft eine hohe Anzahl an Verbindungen benötigen.
- Sanierung und Modernisierung: Vereinfacht die Anpassung und Erweiterung bestehender Elektroinstallationen.
Innovatives Design für maximale Flexibilität
Die kompakte und modulare Bauweise der WAGO 2203-6543 ermöglicht eine maximale Flexibilität bei der Installation. Die Etagenklemmen lassen sich einfach aneinanderreihen und erweitern, um zusätzliche Anschlusspunkte zu schaffen, ohne dabei die Kompaktheit zu beeinträchtigen. Das durchdachte Design erleichtert auch die Kennzeichnung und spätere Identifizierung der einzelnen Anschlüsse, was die Wartung und Fehlerbehebung erheblich vereinfacht.
Technische Spezifikationen und Materialqualität
Die WAGO 2203-6543 Installationsetagenklemme zeichnet sich durch die Verwendung hochwertiger Materialien aus, die Langlebigkeit und Zuverlässigkeit garantieren. Das Gehäuse besteht aus halogenfreiem, flammhemmendem Polycarbonat, was höchste Sicherheitsstandards erfüllt und im Brandfall zur Reduzierung der Rauchentwicklung beiträgt. Die Kontaktfedern aus einer hochbelastbaren Kupferlegierung gewährleisten eine optimale Leitfähigkeit und Korrosionsbeständigkeit.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Installationsetagenklemme |
| Hersteller-Artikelnummer | 2203-6543 |
| Polzahl | 3-polig |
| Leiterquerschnitt (flexibel) | 0,25 mm² – 4 mm² |
| Leiterquerschnitt (starr) | 0,25 mm² – 4 mm² |
| Nennspannung (IEC) | 400 V |
| Nennstrom (IEC) | 32 A |
| Gehäusematerial | Halogenfreies, flammhemmendes Polycarbonat |
| Farbe | Hellgrau ( RAL 7035 ) |
| Schutzart | IP20 (bei richtiger Installation) |
| Umgebungstemperatur (Dauerbetrieb) | Bis zu 85 °C |
| Montageart | Werkzeuglos |
| Anzahl der Anschlusspunkte | 3 |
| Isolationsgruppe (VDE) | III |
| Umweltverträglichkeit | Konform mit RoHS-Richtlinien |
Qualität und Normenkonformität
Die WAGO 2203-6543 Installationsetagenklemme ist nach den relevanten nationalen und internationalen Normen wie IEC/EN 60998-2-1 zertifiziert. Dies garantiert, dass das Produkt unter den geforderten Bedingungen höchste Sicherheit und Zuverlässigkeit bietet. Die durchgängige Qualitätskontrolle bei WAGO stellt sicher, dass jede Klemme den hohen Standards des Herstellers entspricht und eine lange Lebensdauer im rauen Installationsalltag gewährleistet.
Einfache Installation und Bedienung
Die Installation der WAGO 2203-6543 ist denkbar einfach und erfordert keine speziellen Werkzeuge. Der abisolierte Leiter wird einfach in die vorgesehene Öffnung eingeführt, wo er von der federbasierten Klemme sicher fixiert wird. Die Entriegelung erfolgt ebenfalls durch einfaches Betätigen des Hebels oder durch Ziehen des Leiters, was eine flexible Anpassung und Fehlkorrektur ermöglicht. Diese Benutzerfreundlichkeit minimiert nicht nur die Installationszeit, sondern reduziert auch das Risiko von Beschädigungen an Leitern oder Klemmen.
Nachhaltigkeit und Umweltbewusstsein
WAGO legt großen Wert auf Nachhaltigkeit. Die 2203-6543 Installationsetagenklemme wird aus hochwertigen, recycelbaren Materialien gefertigt und erfüllt strenge Umweltauflagen wie die RoHS-Richtlinie. Die Langlebigkeit des Produkts trägt zusätzlich zur Reduzierung von Abfall bei, da ein Austausch der Klemmen nur in Ausnahmefällen notwendig ist. Die halogenfreien Materialien tragen zur Sicherheit bei, da im Brandfall weniger toxische Gase freigesetzt werden.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 2203-6543 – Installationsetagenklemme, 3-pol, Ø 0,25 – 4 mm
Welche Leiterquerschnitte können mit der WAGO 2203-6543 verbunden werden?
Die WAGO 2203-6543 Installationsetagenklemme ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von 0,25 mm² bis 4 mm² ausgelegt. Dies deckt eine breite Palette gängiger Installationsleiter ab.
Ist die WAGO 2203-6543 für den Einsatz in feuchten Umgebungen geeignet?
Die Klemme selbst ist nach Schutzart IP20 zertifiziert, was bedeutet, dass sie vor dem Eindringen von festen Fremdkörpern mit einem Durchmesser größer als 12,5 mm geschützt ist. Sie ist nicht für den direkten Einsatz in feuchten oder nassen Umgebungen konzipiert. Eine geeignete Schutzmaßnahme der Anschlussstelle ist hierfür erforderlich.
Wie viele Leiter können maximal pro Pol angeschlossen werden?
Die WAGO 2203-6543 ist eine 3-polige Klemme, die für die Verbindung von drei einzelnen Leitern vorgesehen ist. Jeder Pol bietet einen Anschlusspunkt.
Ist die Installation der WAGO 2203-6543 auch für ungeübte Personen möglich?
Aufgrund der werkzeuglosen Stecktechnik ist die Installation sehr einfach. Für die Gewährleistung der normativen Konformität und Sicherheit wird jedoch die Ausführung durch qualifiziertes Fachpersonal empfohlen.
Welche Vorteile bietet die WAGO 2203-6543 gegenüber herkömmlichen Lüsterklemmen?
Die WAGO Klemme bietet eine schnellere und sichere Montage ohne Werkzeug, eine dauerhaft sichere Verbindung durch Federkraft (kein Nachziehen nötig), eine höhere Verdrahtungsdichte und eine deutlich bessere Übersichtlichkeit im Anschlussraum.
Ist das Material der WAGO 2203-6543 umweltfreundlich?
Ja, das Gehäuse besteht aus halogenfreiem, flammhemmendem Polycarbonat und das Produkt erfüllt die RoHS-Richtlinien, was eine hohe Umweltverträglichkeit gewährleistet.
Welche maximalen Spannung und Stromstärke kann die Klemme sicher verarbeiten?
Die WAGO 2203-6543 ist für eine Nennspannung von 400 V (IEC) und eine Nennstromstärke von 32 A (IEC) ausgelegt.
