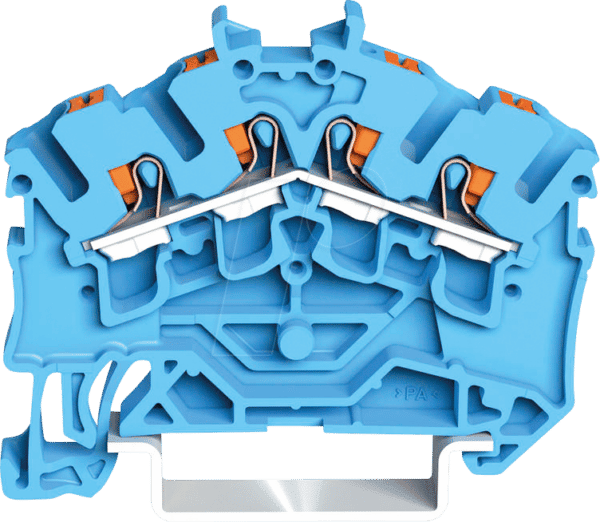

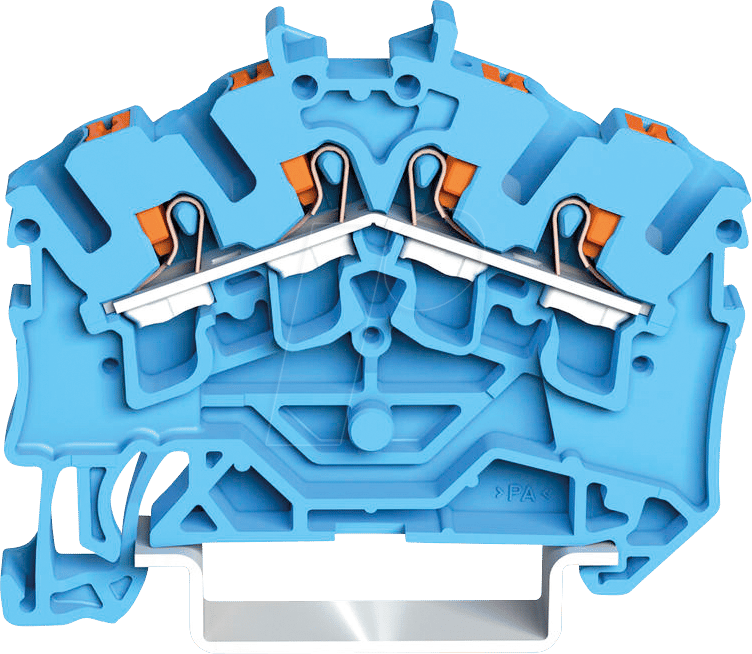

WAGO 2202-6404 – Die Professionelle Lösung für sichere und effiziente Kabelverbindungen
Wenn Sie auf der Suche nach einer zuverlässigen und zeiteffizienten Methode zur Verbindung von elektrischen Leitern sind, die sowohl für installationsspezifische als auch für technische Anwendungen geeignet ist, dann ist die WAGO 2202-6404 Durchgangsklemme genau die richtige Wahl. Diese 4-Leiter-Klemme mit einem Anschlussbereich von 0,25 mm² bis 4 mm² revolutioniert die Art und Weise, wie Elektriker und Techniker Verdrahtungsaufgaben lösen, indem sie eine sichere und dauerhafte Verbindung ohne Schrauben oder Löten ermöglicht.
Überragende Verbindungstechnik für Anspruchsvolle Installationen
Die WAGO 2202-6404 Durchgangsklemme setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Benutzerfreundlichkeit. Im Gegensatz zu herkömmlichen Verbindungsmethoden, die oft anfällig für Vibrationen, Korrosion oder fehlerhafte Anzugsmomente sind, bietet die CAGE CLAMP®-Anschlusstechnik von WAGO eine dauerhaft sichere elektrische Verbindung. Dies reduziert das Risiko von Ausfällen, erhöht die Langlebigkeit Ihrer Installationen und spart wertvolle Zeit bei der Montage.
Vorteile der WAGO 2202-6404 Durchgangsklemme
- Werkzeuglose Installation: Das einfache Einstecken der abisolierten Leiter spart Zeit und reduziert das Risiko von Installationsfehlern.
- Sichere und Vibrationsfeste Verbindung: Die patentierte CAGE CLAMP®-Technologie gewährleistet eine dauerhaft zuverlässige elektrische Verbindung, selbst unter extremen Bedingungen.
- Hohe Anschlussvielfalt: Geeignet für massive, feindrähtige und mehrdrähtige Leiter im Querschnittsbereich von 0,25 mm² bis 4 mm², was eine breite Palette von Anwendungen abdeckt.
- Kompaktes Design: Die Durchgangsklemme ermöglicht eine platzsparende Verdrahtung, ideal für den Einsatz in engen Verteilern oder Gehäusen.
- Wiederverwendbarkeit: Leiter können einfach und ohne Beschädigung wieder gelöst und neu gesteckt werden, was Flexibilität bei Umbauarbeiten oder Fehlerbehebungen bietet.
- Transparente Bauweise: Ermöglicht eine visuelle Kontrolle der korrekten Leiterposition und des Durchgriffs.
- Konformität mit Industriestandards: Erfüllt relevante Sicherheits- und Qualitätsnormen, was Vertrauen in die Systemintegration schafft.
- Reduzierung von Verdrahtungsfehlern: Die klare Struktur und die einfache Handhabung minimieren das Risiko von Kurzschlüssen oder falschen Verbindungen.
Technische Spezifikationen und Materialqualitäten
Die WAGO 2202-6404 Durchgangsklemme zeichnet sich durch ihre hochwertige Verarbeitung und die Verwendung erstklassiger Materialien aus, die für eine lange Lebensdauer und maximale Sicherheit sorgen. Die Klemmengehäuse bestehen aus einem hochwertigen, flammwidrigen Polymer, das eine exzellente thermische und mechanische Belastbarkeit garantiert. Der innere Klemmkörper besteht aus einer korrosionsbeständigen Kupferlegierung, die für eine optimale elektrische Leitfähigkeit und einen geringen Übergangswiderstand sorgt. Die Federkontakte der CAGE CLAMP®-Anschlusstechnik sind aus Edelstahl gefertigt und behalten auch nach vielfachem Öffnen und Schließen ihre Klemmkraft.
| Merkmal | Detail |
|---|---|
| Produkttyp | Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2202-6404 |
| Anschlussart | CAGE CLAMP® |
| Anzahl der Leiter | 4 |
| Anschlussbereich (massiver Leiter) | 0,25 – 4 mm² |
| Anschlussbereich (feindrähtiger Leiter) | 0,25 – 4 mm² |
| Anschlussbereich (mehrdrähtiger Leiter) | 0,25 – 4 mm² |
| Nennspannung | 400 V |
| Nennstrom | 32 A |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (Polycarbonat) |
| Leiterkontaktmaterial | Kupferlegierung |
| Abisolierlänge | 9 – 10 mm |
| Temperaturbereich (Betrieb) | -60 °C bis +85 °C |
| Schutzart (eingebaut) | IP20 |
| Farbe | Grau |
Optimale Einsatzgebiete für die WAGO 2202-6404
Die WAGO 2202-6404 Durchgangsklemme ist ein vielseitiges Produkt, das sich für eine breite Palette von Anwendungen in der Elektroinstallation und im Anlagenbau eignet. Ihre Zuverlässigkeit und einfache Handhabung machen sie zur idealen Wahl für:
- Verteilereinbau: Zur sicheren und kompakten Verbindung von Stromkreisen in Schaltschränken und Verteilern.
- Gebäudetechnik: Für allgemeine Elektroinstallationen in Wohn- und Geschäftsgebäuden, einschließlich Beleuchtungs- und Steckdosenkreisen.
- Industrielle Automatisierung: Zur Verkabelung von Sensoren, Aktoren und Steuergeräten in Fertigungsanlagen, wo Vibrationsfestigkeit und Zuverlässigkeit entscheidend sind.
- Steuerungsbau: Für den Aufbau von Schalttafeln und Steuerungssystemen, bei denen eine saubere und übersichtliche Verdrahtung gefordert ist.
- Reparatur- und Wartungsarbeiten: Die einfache Handhabung erleichtert schnelle und sichere Reparaturen an bestehenden Anlagen.
- Prototypenbau und Laboranwendungen: Für schnelle und flexible Verdrahtungslösungen im Entwicklungsbereich.
Sicherheit und Normenkonformität
WAGO legt größten Wert auf Sicherheit und Qualität. Die 2202-6404 Durchgangsklemme ist nach internationalen Normen wie der IEC/EN 60998 gefertigt und geprüft. Dies gewährleistet, dass das Produkt den höchsten Anforderungen an elektrische Sicherheit, Brandschutz und mechanische Belastbarkeit genügt. Die Verwendung von hochwertigen, flammhemmenden Materialien minimiert das Risiko einer Brandausbreitung im Fehlerfall. Die Nennspannung von 400 V und der Nennstrom von 32 A decken die meisten gängigen Installationsanforderungen ab.
Die CAGE CLAMP®-Anschlusstechnik: Ein WAGO-Alleinstellungsmerkmal
Die Kerntechnologie hinter der WAGO 2202-6404 ist die revolutionäre CAGE CLAMP®-Anschlusstechnik. Diese von WAGO entwickelte Federklemme kombiniert die Vorteile einer Schraubverbindung mit der Schnelligkeit und Einfachheit einer Steckverbindung. Ein kurzer Druck auf die Feder öffnet die Klemme und ermöglicht das einfache Einführen des abisolierten Leiters. Beim Loslassen der Feder wird der Leiter sicher und mit konstantem Anpressdruck fixiert. Diese Technologie ist unempfindlich gegenüber Vibrationen und Temperaturschwankungen, was zu einer dauerhaft zuverlässigen elektrischen Verbindung führt. Im Gegensatz zu Schraubverbindungen, die sich im Laufe der Zeit durch thermische Wechsel oder Vibrationen lockern können, behält die CAGE CLAMP® ihre Klemmkraft über die gesamte Lebensdauer des Produkts.
Nachhaltigkeit und Langlebigkeit
Die Entscheidung für WAGO-Produkte bedeutet auch eine Investition in Nachhaltigkeit. Die Langlebigkeit der CAGE CLAMP®-Technologie und die hohe Qualität der verwendeten Materialien reduzieren den Bedarf an Ersatzteilen und minimieren den ökologischen Fußabdruck Ihrer Installationen. Die Möglichkeit, Leiter einfach zu wechseln, unterstützt zudem die Wiederverwendbarkeit und die Anpassungsfähigkeit an zukünftige Anforderungen, anstatt ganze Komponenten ersetzen zu müssen.
FAQ – Häufig gestellte Fragen zu WAGO 2202-6404 – Durchgangsklemme, 4-Leiter, Ø 0,25 – 4 mm2
Kann ich mit der WAGO 2202-6404 auch feindrähtige Leiter verbinden?
Ja, die WAGO 2202-6404 Durchgangsklemme ist für massive, feindrähtige und mehrdrähtige Leiter im Querschnittsbereich von 0,25 mm² bis 4 mm² ausgelegt. Bei der Verwendung von feindrähtigen Leitern wird die Verwendung von Aderendhülsen empfohlen, um eine sichere und zuverlässige Verbindung zu gewährleisten. Die Aderendhülse wird dann einfach in die Klemme gesteckt.
Wie wird die Abisolierlänge korrekt ermittelt?
Die empfohlene Abisolierlänge für die WAGO 2202-6404 beträgt zwischen 9 und 10 mm. Eine korrekte Abisolierlänge ist entscheidend für eine sichere elektrische Verbindung. Ist der Leiter zu kurz abisoliert, kann es zu keinem ausreichenden Kontakt kommen. Ist er zu lang, können freiliegende Leiterdrähte ein Sicherheitsrisiko darstellen oder die Funktion der Klemme beeinträchtigen.
Ist die WAGO 2202-6404 auch für Anwendungen mit hohen Temperaturen geeignet?
Die WAGO 2202-6404 Durchgangsklemme ist für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt. Dies macht sie auch für anspruchsvolle Umgebungsbedingungen geeignet, in denen Temperaturschwankungen auftreten können. Die hochwertigen Materialien gewährleisten auch unter diesen Bedingungen eine zuverlässige Funktion.
Was bedeutet die Schutzart IP20?
Die Schutzart IP20 bedeutet, dass das Produkt gegen feste Fremdkörper mit einem Durchmesser von mehr als 12,5 mm geschützt ist. Es bietet jedoch keinen Schutz gegen Wasser. Für die WAGO 2202-6404 bedeutet dies, dass sie vor Berührung mit Fingern oder größeren Werkzeugen geschützt ist, aber in Umgebungen, in denen mit Wasser zu rechnen ist, entsprechend geschützt verbaut werden muss.
Wie lange ist die Lebensdauer der WAGO 2202-6404?
Dank der robusten Bauweise und der patentierten CAGE CLAMP®-Anschlusstechnik sind WAGO-Klemmen für eine extrem lange Lebensdauer ausgelegt. Bei sachgemäßer Anwendung und Einhaltung der technischen Spezifikationen kann die Lebensdauer mehrere Jahrzehnte betragen. Die Federn behalten ihre Klemmkraft über tausende von An- und Absteckvorgängen hinweg.
Kann ich die WAGO 2202-6404 auch in explosionsgefährdeten Bereichen einsetzen?
Die WAGO 2202-6404 Durchgangsklemme ist nach den Standardnormen für allgemeine Elektroinstallationen zertifiziert und ist nicht speziell für den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen) zugelassen. Für solche Anwendungen sind spezielle, für Ex-Bereiche zertifizierte Klemmen und Verbindungsmethoden erforderlich. Bitte konsultieren Sie die technischen Dokumentationen für spezifische Anwendungsbereiche.
Welche Vorteile bietet die transparente Bauweise der Klemme?
Die transparente Bauweise der WAGO 2202-6404 ermöglicht eine schnelle und einfache visuelle Kontrolle. Sie können sofort erkennen, ob die Leiter korrekt und bis zum Anschlag in die Klemme eingeführt wurden. Dies minimiert das Risiko von fehlerhaften Verbindungen und erhöht die Sicherheit der Installation.
