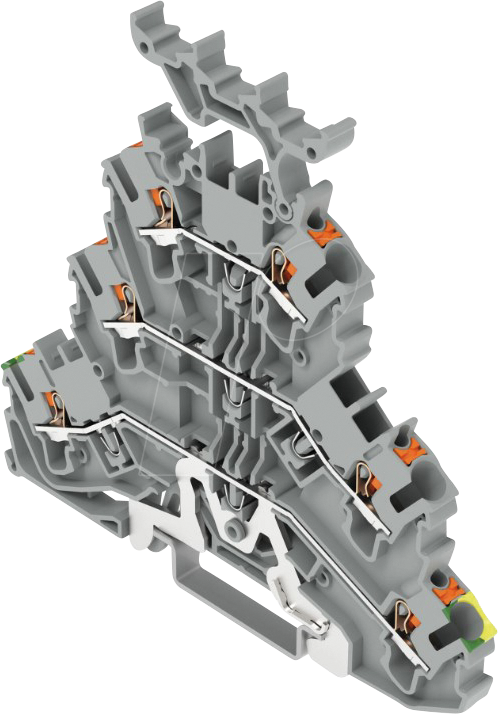

Effiziente und sichere Leitungsverbindungen für anspruchsvolle Elektroinstallationen: WAGO 2202-3257 Dreistock-Durchgangsklemme
Die WAGO 2202-3257 Dreistock-Durchgangsklemme ist die ultimative Lösung für Elektriker, Planer und Anlagenbauer, die eine zuverlässige und platzsparende Verbindungstechnik für elektrische Leiter benötigen. Sie löst das Problem der komplexen und zeitaufwendigen Verdrahtung in Schaltschränken, Verteilern und industriellen Anlagen, indem sie eine sichere und ordentliche Trennung von Schutzleiter (PE), Phase (L1) und Neutralleiter (N) oder einer weiteren Phase (L2) ermöglicht. Ideal für jeden, der Wert auf höchste Sicherheit, Effizienz und normgerechte Installationen legt.
Revolutionäre Klemmtechnologie für maximale Leistung und Sicherheit
Die WAGO 2202-3257 Dreistock-Durchgangsklemme setzt neue Maßstäbe in der Verbindungstechnik durch ihre bewährte und weiterentwickelte CAGE CLAMP®-Technologie. Im Gegensatz zu herkömmlichen Schraubklemmen, die ein Nachziehen erfordern und anfällig für Vibrationen sind, bietet die WAGO Klemme eine wartungsfreie und dauerhaft sichere Verbindung. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von Fehlern oder Ausfällen, die durch lose Verbindungen entstehen können. Die Dreistock-Ausführung ermöglicht eine kompakte Anordnung von drei verschiedenen Leitern auf engstem Raum, was besonders in montageintensiven Bereichen einen entscheidenden Vorteil darstellt.
Hervorragende Leitungsführung und klare Strukturierung
Die klare Trennung der Leiter in PE, L und L durch die WAGO 2202-3257 Dreistock-Durchgangsklemme sorgt für eine verbesserte Übersichtlichkeit und reduziert das Risiko von Verdrahtungsfehlern. Dies ist entscheidend für die Sicherheit und Wartungsfreundlichkeit elektrischer Anlagen. Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² ausgelegt und bietet somit eine hohe Flexibilität für verschiedene Anwendungen. Die präzise Arretierung der Leiter gewährleistet einen stabilen Kontakt und verhindert unerwünschte Spannungsspitzen oder Leistungseinbrüche.
Vorteile der WAGO 2202-3257 Dreistock-Durchgangsklemme auf einen Blick
- Sicherheit geht vor: Die CAGE CLAMP®-Anschlusstechnik bietet eine dauerhaft sichere und vibrationsfeste Verbindung ohne Nachziehen.
- Zeitersparnis pur: Schnelle und einfache Installation durch werkzeuglose Betätigung.
- Platzwunder: Die Dreistock-Ausführung ermöglicht eine äußerst kompakte Verdrahtung und spart wertvollen Bauraum in Schaltschränken.
- Klare Struktur: Eindeutige Trennung von Schutzleiter, Phase 1 und Phase 2 für verbesserte Übersicht und einfache Fehlerdiagnose.
- Flexibilität: Geeignet für massive und feindrähtige Leiter von 0,25 mm² bis 2,5 mm².
- Hohe Qualität: Gehäuse aus hochtemperaturbeständigem und selbstverlöschendem Kunststoff für maximale Langlebigkeit und Sicherheit.
- Normenkonformität: Erfüllt höchste internationale Standards für elektrische Verbindungen.
- Wartungsfreiheit: Einmal installiert, bietet die Klemme eine zuverlässige Verbindung über die gesamte Lebensdauer der Anlage.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2202-3257 |
| Anschlussart | CAGE CLAMP®-Anschlusstechnik |
| Leiterquerschnitt (min.) | 0,25 mm² |
| Leiterquerschnitt (max.) | 2,5 mm² |
| Leiterarten | Massivleiter, feindrähtige Leiter mit Aderendhülse |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Anzahl der Anschlüsse | 3 pro Klemme |
| Farbe | Hellgrau/Grün-Gelb/Blau |
| Gehäusematerial | Polycarbonat (PC) |
| Entflammbarkeitseinstufung | UL 94 V-0 |
| Umgebungstemperatur (Dauerbetrieb) | Bis 85 °C |
| Montageart | Tragschiene 35 mm (TS 35) |
| Schutzart | IP20 (bei fachgerechtem Einbau) |
| Anwendungsbereich | Schaltschrankbau, Anlagenbau, Verteilungstechnik, Hausinstallation |
| Zulassungen | VDE, UL, CSA, IECEx und weitere |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 2202-3257 Dreistock-Durchgangsklemme ist ein unverzichtbares Bauteil für eine Vielzahl von Anwendungen im Elektrohandwerk und in der Industrie. Sie eignet sich hervorragend für die Verdrahtung in Schaltschränken, wo eine saubere und übersichtliche Führung von Steuer-, Leistungs- und Schutzleitungen entscheidend ist. In der Gebäudeinstallation findet sie Anwendung in Unterverteilungen zur sicheren Trennung von Stromkreisen. Auch im Anlagenbau, beispielsweise bei der Verkabelung von Maschinen und Förderanlagen, spielt sie ihre Stärken aus. Die Kompaktheit und die einfache Handhabung machen sie zur idealen Wahl für OEMs (Original Equipment Manufacturers), die ihre Produkte mit einer robusten und normgerechten Elektrik ausstatten möchten. Insbesondere dort, wo Platz ein kritischer Faktor ist und höchste Zuverlässigkeit gefordert wird, ist die Dreistock-Durchgangsklemme von WAGO die erste Wahl.
Häufig gestellte Fragen zu WAGO 2202-3257 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, PE/L/L
Was genau bedeutet „Dreistock-Durchgangsklemme“ und welche Vorteile bietet das?
Eine Dreistock-Durchgangsklemme verfügt über drei Anschlussklemmen übereinander, die in einer Reihe angeordnet sind. Dies ermöglicht die separate Durchführung und Verbindung von drei einzelnen Leitern in einer einzigen Klemme. Der Vorteil liegt in der erheblichen Platzersparnis und der klaren Trennung der Leiter, was die Verdrahtung übersichtlicher und sicherer macht. Sie können beispielsweise einen Schutzleiter (PE), einen Phasenleiter (L1) und einen weiteren Phasenleiter (L2) oder Neutralleiter (N) in einer einzigen Klemme sicher verbinden.
Ist die WAGO 2202-3257 auch für feindrähtige Leiter geeignet?
Ja, die WAGO 2202-3257 ist sowohl für massive als auch für feindrähtige Leiter geeignet. Bei feindrähtigen Leitern wird die Verwendung von geeigneten Aderendhülsen empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten. Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² ausgelegt, was eine hohe Flexibilität bei der Auswahl der Leiter ermöglicht.
Wie funktioniert die CAGE CLAMP®-Anschlusstechnik und warum ist sie besser als Schraubklemmen?
Die CAGE CLAMP®-Anschlusstechnik von WAGO nutzt eine federbelastete Klemme, die den Leiter dauerhaft mit einem definierten Anpressdruck festhält. Im Gegensatz zu Schraubklemmen, bei denen sich Schrauben durch Vibrationen oder Temperaturschwankungen lösen können, ist die CAGE CLAMP®-Verbindung wartungsfrei und vibrationssicher. Dies reduziert das Risiko von Anlagenausfällen und erhöht die Sicherheit und Zuverlässigkeit der elektrischen Verbindung.
Welche Leiterfarben können in der WAGO 2202-3257 verwendet werden?
Die Klemme ist für die Durchführung und Verbindung von Leitern der Farben Grün-Gelb (Schutzleiter), Blau (Neutralleiter) und einer beliebigen anderen Farbe (Phase) ausgelegt. Die Farbgebung entspricht den gängigen Normen für elektrische Installationen und erleichtert die Identifizierung der einzelnen Leiter im System.
Muss ich für die Installation der WAGO 2202-3257 Werkzeuge verwenden?
Nein, die Installation der WAGO 2202-3257 ist werkzeuglos. Zum Einführen des Leiters genügt ein einfacher Druck. Zum Lösen des Leiters kann ein Betätigungswerkzeug oder ein einfacher Schraubendreher verwendet werden. Dies beschleunigt die Installation erheblich und reduziert den Aufwand für Elektriker.
Ist diese Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2202-3257 ist für allgemeine Elektroinstallationen konzipiert und verfügt über die erforderlichen Zertifizierungen für den Einsatz in Standardanwendungen. Für explosionsgefährdete Bereiche sind spezielle Klemmen mit entsprechenden ATEX-Zulassungen erforderlich. Bitte konsultieren Sie hierfür unser spezialisiertes Produktsortiment.
Wie wird die WAGO 2202-3257 in einem Schaltschrank montiert?
Die WAGO 2202-3257 wird standardmäßig auf einer 35 mm breiten Tragschiene (DIN-Schiene, TS 35) montiert. Die Klemme wird einfach auf die Tragschiene aufgerastet. Dies ermöglicht eine schnelle und sichere Befestigung innerhalb des Schaltschranks.
