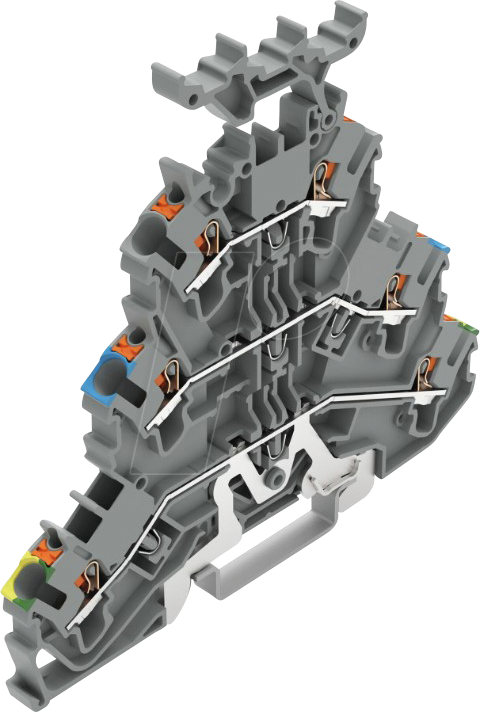

Maximale Effizienz und Sicherheit in der Elektroinstallation: Die WAGO 2202-3247 Dreistock-Durchgangsklemme
Für Elektrofachkräfte, Schaltschrankbauer und Industrieanwender, die eine zuverlässige und platzsparende Lösung für die PEN-Leiter-Trennung sowie die getrennte Führung von Schutz- und Neutralleitern in Schaltschränken und Verteilungen suchen, bietet die WAGO 2202-3247 Dreistock-Durchgangsklemme eine überlegene Alternative zu herkömmlichen Verbindungstechniken. Diese Klemme ermöglicht eine klare und sichere Trennung sowie eine gleichzeitige Verbindung von Leitern unterschiedlicher Funktionen, was die Installation vereinfacht und die Fehlersicherheit erhöht.
Die überlegene Konnektivitätslösung von WAGO
Im Gegensatz zu Standardklemmen, die oft mehrere Anschlussbereiche für unterschiedliche Funktionen erfordern und dadurch mehr Platz beanspruchen, vereint die WAGO 2202-3247 Dreistock-Durchgangsklemme drei Anschlussbereiche auf einer einzigen Klemme. Dies resultiert in einer signifikanten Platzersparnis im Schaltschrank, was besonders bei der Verdrahtung von komplexen Systemen von unschätzbarem Wert ist. Die integrierte Trennfunktion für den PEN-Leiter und die separate Führung von Neutral- (N) und Schutzleiter (PE) machen diese Klemme zu einem essentiellen Bauteil für moderne Elektroinstallationen, die höchste Anforderungen an Sicherheit, Ordnung und Effizienz stellen. Die bewährte WAGO CAGE CLAMP® Anschlussklemme garantiert zudem eine schnelle, werkzeuglose Montage und eine dauerhaft sichere elektrische Verbindung, die gegen Vibrationen und Temperaturschwankungen unempfindlich ist.
Anwendungsbereiche und Vorteile der WAGO 2202-3247
Die Dreistock-Durchgangsklemme ist speziell für Anwendungsfälle konzipiert, bei denen eine klare Trennung und gleichzeitige Verteilung von Leitern erforderlich ist. Dies umfasst insbesondere:
- Schaltschrankbau: Ermöglicht die übersichtliche und sichere Verdrahtung von Steuerungs- und Automatisierungssystemen. Die Trennung von PE, N und PEN vereinfacht die Erdung und die Verteilung des Neutralleiters.
- Energietechnik: Ideal für den Einsatz in Unterverteilungen und Hauptverteilungen, wo die PEN-Leiter-Trennung nach DIN VDE 0100-520 und DIN VDE 0100-540 eine zwingende Vorschrift ist.
- Gebäudeinstallationen: Bietet eine kompakte Lösung für die Verdrahtung in kleineren Verteilerkästen, wo Platz begrenzt ist.
- Industrielle Anlagen: Gewährleistet zuverlässige Verbindungen auch unter anspruchsvollen Umgebungsbedingungen wie Vibrationen, Feuchtigkeit und Temperaturschwankungen.
- Erneuerbare Energien: Geeignet für die Installation von PV-Anlagen und Batteriespeichersystemen, wo eine sichere und normgerechte PEN-Leiter-Trennung unerlässlich ist.
Die Vorteile auf einen Blick:
- Platzersparnis: Dreifacher Anschluss auf minimalem Raum durch das innovative Dreistock-Design.
- Sicherheit: Erfüllt die normativen Anforderungen für die PEN-Leiter-Trennung und die separate Führung von PE und N.
- Schnelle Montage: Werkzeuglose Installation dank der bewährten WAGO CAGE CLAMP® Technologie.
- Zuverlässige Verbindungen: Vibrationssicher, wartungsfrei und korrosionsbeständig für eine lange Lebensdauer.
- Eindeutige Kennzeichnung: Klare Zuordnung der Leiter durch separate Anschlüsse für PE, N und PEN.
- Flexibilität: Geeignet für Leiterquerschnitte von 0,25 mm2 bis 2,5 mm2.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 2202-3247 Dreistock-Durchgangsklemme zeichnet sich durch eine durchdachte Konstruktion aus, die auf Langlebigkeit und höchste Funktionalität ausgelegt ist. Jeder Anschlussbereich ist präzise gefertigt, um eine sichere und dauerhafte Verbindung zu gewährleisten. Die Klemme ist für den Einsatz in einem breiten Temperaturbereich spezifiziert und erfüllt strenge internationale Normen für elektrische Verbindungselemente.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2202-3247 |
| Anschlussart | WAGO CAGE CLAMP® (Federkraftklemme) |
| Anschlussbezeichnungen | PE (Schutzleiter), N (Neutralleiter), PEN (Kombinierte Schutz- und Neutralleiter) |
| Leiterquerschnitt (starr) | 0,25 mm2 – 2,5 mm2 |
| Leiterquerschnitt (flexibel ohne Aderendhülse) | 0,25 mm2 – 2,5 mm2 |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,25 mm2 – 2,5 mm2 |
| Nennspannung | 400 V (bei 4 kV Stoßspannung) |
| Nennstrom | 24 A |
| Anzahl der Anschlüsse | 3 |
| Konstruktionsmerkmal | Dreistock-Ausführung für getrennte PE-, N- und PEN-Leiter |
| Montageart | Montage auf Tragschiene (35 mm) |
| Gehäusematerial | Selbstverlöschender thermoplastischer Kunststoff (PA/PC) |
| Farbe | Grau/Grün-Gelb |
| Schutzart | IP2X (bei sachgemäßer Montage) |
| Umgebungstemperatur | -60 °C bis +85 °C |
| Normenkonformität | IEC 60998-1, IEC 60998-2-1, DIN VDE 0606, DIN VDE 0100-520, DIN VDE 0100-540 (PEN-Leiter-Trennung) |
Präzision und Zuverlässigkeit der WAGO CAGE CLAMP® Technologie
Die Kerntechnologie der WAGO 2202-3247 ist die patentierte WAGO CAGE CLAMP® Federkraftverbindung. Dieses System ermöglicht eine schnelle, einfache und absolut sichere elektrische Verbindung ohne Werkzeug. Das Prinzip basiert auf einer federbelasteten Klemme, die den Leiter beim Einführen kraftschlüssig und dauerhaft kontaktiert. Diese Verbindung ist resistent gegenüber Vibrationen, Temperaturschwankungen und mechanischer Belastung, was sie für anspruchsvolle Umgebungen prädestiniert. Im Gegensatz zu Schraubverbindungen, die sich mit der Zeit lockern können, bietet die CAGE CLAMP® Technologie eine wartungsfreie und äußerst zuverlässige Verbindung über die gesamte Lebensdauer der Installation.
Normative Konformität und Sicherheitsaspekte
Die WAGO 2202-3247 Dreistock-Durchgangsklemme erfüllt alle relevanten nationalen und internationalen Normen und Vorschriften für elektrische Verbindungselemente und Installationen. Insbesondere die normgerechte PEN-Leiter-Trennung gemäß DIN VDE 0100-520 und DIN VDE 0100-540 ist ein entscheidender Sicherheitsfaktor. Diese Trennung ist in vielen Anwendungsbereichen, insbesondere in TN-C-S-Systemen, zwingend erforderlich, um die Sicherheit und Funktionsfähigkeit der elektrischen Anlage zu gewährleisten. Die Verwendung der WAGO 2202-3247 vereinfacht die Einhaltung dieser Vorschriften erheblich und minimiert das Risiko von Verdrahtungsfehlern.
FAQ – Häufig gestellte Fragen zu WAGO 2202-3247 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, PE/N/L
Was ist der Hauptzweck der WAGO 2202-3247 Dreistock-Durchgangsklemme?
Der Hauptzweck dieser Klemme ist die sichere und platzsparende Trennung und gleichzeitige Verbindung von Schutzleiter (PE), Neutralleiter (N) und PEN-Leiter in Elektroinstallationen, insbesondere in Schaltschränken und Verteilungen, wo eine normgerechte PEN-Leiter-Trennung gefordert ist.
Welche Leiterquerschnitte können mit dieser Klemme verbunden werden?
Die WAGO 2202-3247 ist für die Aufnahme von Leitern mit einem Querschnitt von 0,25 mm2 bis 2,5 mm2 sowohl in starrer als auch in flexibler Ausführung (mit oder ohne Aderendhülse) geeignet.
Ist die WAGO 2202-3247 für den Einsatz in industriellen Umgebungen geeignet?
Ja, die Klemme ist aufgrund der robusten Bauweise und der wartungsfreien WAGO CAGE CLAMP® Technologie hervorragend für den Einsatz in industriellen Umgebungen geeignet, die oft von Vibrationen und extremen Temperaturen geprägt sind.
Erfüllt diese Klemme die Anforderungen der DIN VDE für die PEN-Leiter-Trennung?
Ja, die WAGO 2202-3247 ist speziell dafür konzipiert und zugelassen, die normativen Anforderungen der DIN VDE 0100-520 und DIN VDE 0100-540 für die PEN-Leiter-Trennung zu erfüllen.
Wie erfolgt die Montage der Klemme?
Die Montage erfolgt schnell und werkzeuglos auf einer Standard-Hutschiene (35 mm), wobei die Leiter einfach in die dafür vorgesehenen Anschlüsse eingeführt werden.
Wie viele Leiter kann eine einzelne Klemme aufnehmen?
Jede WAGO 2202-3247 Dreistock-Durchgangsklemme verfügt über drei Anschlussbereiche: einen für den PE-Leiter, einen für den N-Leiter und einen für den PEN-Leiter.
Ist die Klemme wartungsfrei?
Ja, dank der federbasierten WAGO CAGE CLAMP® Technologie sind die Verbindungen wartungsfrei und erfordern keine Nachkontrolle oder Nachziehen von Schrauben, wie es bei herkömmlichen Schraubklemmen der Fall ist.
