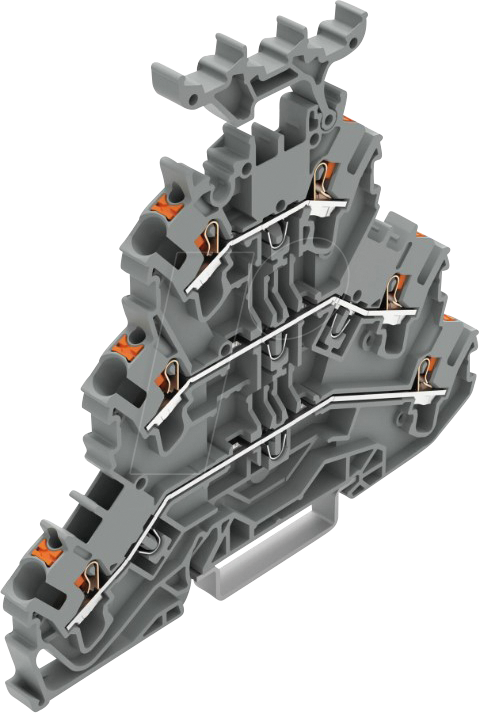

WAGO 2202-3231: Die intelligente Dreistock-Durchgangsklemme für effiziente Elektroinstallationen
Wenn es um die strukturierte und sichere Verdrahtung in elektrischen Anlagen geht, stoßen Standardlösungen oft an ihre Grenzen. Die WAGO 2202-3231 Dreistock-Durchgangsklemme, konzipiert für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² und mit der Konfiguration L/L/L, bietet eine wegweisende Lösung für Elektrofachkräfte, Planer und alle, die Wert auf Präzision und Zuverlässigkeit legen. Sie ermöglicht die platzsparende und übersichtliche Zusammenführung und Verteilung von Leitungen auf engstem Raum, was insbesondere in Schaltanlagen, Verteilerkästen oder bei komplexen Gerätesteuereinheiten entscheidend ist.
Maximale Effizienz und Sicherheit durch WAGO PUSH WIRE® Technologie
Das Herzstück der WAGO 2202-3231 ist die bewährte PUSH WIRE® Technologie von WAGO. Diese ermöglicht eine werkzeuglose und dennoch extrem sichere Verbindungsherstellung. Anstatt auf zeitraubendes Abisolieren und Verschrauben angewiesen zu sein, werden die Leiter einfach in die jeweiligen Anschlüsse der Klemme gesteckt. Die interne Klemmfeder sorgt für einen dauerhaft zuverlässigen Kontakt, der auch Vibrationen und Temperaturschwankungen standhält. Diese innovative Verbindungstechnik reduziert nicht nur den Installationsaufwand signifikant, sondern minimiert auch das Risiko von Installationsfehlern, die bei herkömmlichen Methoden durch lockere Schraubverbindungen entstehen können. Die dreistöckige Ausführung erlaubt dabei eine vertikale Anordnung mehrerer Anschlussebenen, was die Verdrahtungsdichte auf kleinstem Raum maximiert.
Die überlegene Wahl für professionelle Schaltanlagen und Verteilungen
Im direkten Vergleich zu herkömmlichen Lüsterklemmen oder Sammelschienen bietet die WAGO 2202-3231 klare Vorteile:
- Platzersparnis: Die kompakte Bauweise und die vertikale Anordnung der drei Anschlussebenen ermöglichen eine erheblich höhere Verdrahtungsdichte im Vergleich zu nebeneinander liegenden Klemmstellen.
- Schnelle Installation: Die werkzeuglose PUSH WIRE® Technologie spart wertvolle Montagezeit und reduziert den Personalaufwand.
- Sicherheit und Zuverlässigkeit: Die federgestützte Klemmung sorgt für einen dauerhaft festen Kontakt, der selbst unter extremen Bedingungen stabil bleibt. Dies reduziert das Risiko von Ausfällen und erhöht die Lebensdauer der Anlage.
- Übersichtlichkeit: Die klare Strukturierung durch die dreistöckige Ausführung erleichtert die Fehlersuche und Wartung.
- Flexibilität: Die Klemme deckt einen breiten Leiterquerschnittsbereich ab und ermöglicht so den Einsatz in vielfältigen Anwendungsbereichen.
Für Elektrofachkräfte bedeutet dies eine effizientere und sicherere Arbeitsweise. Planer profitieren von kompakteren Schaltschrankdesigns und reduzierten Materialkosten. Die WAGO 2202-3231 ist somit die smarte Wahl für alle, die höchste Ansprüche an ihre Elektroinstallationen stellen.
Technische Spezifikationen und herausragende Materialqualität
Die WAGO 2202-3231 ist präzise gefertigt und aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer und maximale Betriebssicherheit gewährleisten. Die Nennspannung und der Nennstrom sind auf die typischen Anforderungen moderner Elektroinstallationen abgestimmt. Die Gehäusematerialien sind flammenhemmend und erfüllen höchste Sicherheitsstandards. Die interne Klemmtechnik ist auf Langlebigkeit ausgelegt und garantiert eine konstante Klemmkraft über die gesamte Lebensdauer.
| Merkmal | Spezifikation/Vorteil |
|---|---|
| Produktbezeichnung | WAGO 2202-3231 – Dreistock-Durchgangsklemme |
| Anzahl Anschlussebenen | 3 |
| Leiteranschlussart | PUSH WIRE® Technologie (werkzeuglos) |
| Leiterquerschnittsbereich (massiv/flexibel ohne Aderendhülse) | 0,25 – 2,5 mm² |
| Konfiguration | L/L/L (Phase/Phase/Phase oder je nach Anwendung auch N/N/N oder Erde/Erde/Erde, sofern für die jeweilige Anwendung zulässig) |
| Gehäusematerial | Hochleistungskunststoff, halogenfrei und UV-beständig (gemäß WAGO Standard) |
| Anschlussklemmen-Typ | Durchgangsklemme |
| Betriebstemperatur | Geeignet für Dauertemperaturen bis zu 85°C (Umgebungstemperatur) |
| Bemessungsspannung | Typischerweise 400V (abhängig von der spezifischen Produktvariante und Anwendung, stets die geltenden Normen beachten) |
| Bemessungsstrom | Typischerweise bis zu 20A (abhängig von Leiterquerschnitt und Anschlussart, stets die geltenden Normen beachten) |
| Farbe | Grau (Standardfarbgebung für Gehäuse, erleichtert die Identifikation) |
| Montageart | Montage auf Tragschiene 35 mm (mit optionaler Montageklammer) oder Direktmontage (z.B. in Gehäusen) |
| Sicherheitsnormen | Entspricht relevanten Normen wie EN 60998-2-2, UL-Zulassung etc. (genaue Zertifizierungen sind den Produktdatenblättern zu entnehmen) |
Vielfältige Einsatzmöglichkeiten in industriellen und gewerblichen Anwendungen
Die WAGO 2202-3231 Dreistock-Durchgangsklemme findet breite Anwendung in verschiedensten Bereichen der Elektroinstallation. Ob in der Steuerungstechnik, der Gebäudeautomation, der Maschinenverkabelung oder in Schaltschränken für industrielle Anlagen – überall dort, wo eine zuverlässige und platzsparende Leitungsführung gefordert ist, spielt diese Klemme ihre Stärken aus. Die L/L/L-Konfiguration eignet sich besonders für die Weiterleitung von einphasigen Wechselspannungen oder für Anwendungen, bei denen drei separate Leiter auf einer Ebene sicher verbunden werden müssen. Ihre robuste Bauweise und die hohe Zuverlässigkeit machen sie zur bevorzugten Wahl für anspruchsvolle Umgebungen. Sie ist ideal für die Verdrahtung von:
- Steuerstromkreisen
- Signalübertragungsleitungen
- Netzversorgungen in Kleinverteilungen
- Verkabelung von Sensoren und Aktoren
- Schaltschrankbau
- Anschluss von Beleuchtungssystemen
Wichtige Hinweise zur sachgemäßen Anwendung
Für eine optimale und sichere Nutzung der WAGO 2202-3231 sind einige grundlegende Installationsrichtlinien zu beachten. Stellen Sie sicher, dass die Leiterquerschnitte im zulässigen Bereich liegen und dass die Leiter sauber und gerade abgelängt sind. Die PUSH WIRE® Anschlusstechnik ist für massive und feindrähtige Leiter (mit oder ohne Aderendhülse, je nach Ausführung und Anforderung) ausgelegt. Prüfen Sie stets die spezifischen Anforderungen der zu installierenden Anlage und halten Sie sich an die geltenden Normen und Vorschriften. Die Kennzeichnung der Klemmen ermöglicht eine klare Zuordnung, was zur Übersichtlichkeit der Installation beiträgt. Bei Unsicherheiten oder komplexen Anwendungen ist die Konsultation eines qualifizierten Elektrikers oder die Beachtung der detaillierten Installationsanleitungen des Herstellers unerlässlich.
FAQ – Häufig gestellte Fragen zu WAGO 2202-3231 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, L/L/L
Kann ich auch flexible Leiter mit dieser Klemme verbinden?
Ja, die WAGO 2202-3231 ist für die Aufnahme von flexiblen Leitern mit einem Querschnitt von 0,25 mm² bis 2,5 mm² ausgelegt. Bei der Verwendung von feindrähtigen Leitern ist in der Regel keine zusätzliche Aderendhülse notwendig, die PUSH WIRE® Technologie sorgt für einen sicheren Kontakt. Prüfen Sie jedoch immer die spezifischen Anweisungen des Herstellers für die jeweilige Produktvariante.
Welche maximale Stromstärke kann die Klemme sicher übertragen?
Die Bemessungsstromstärke für die WAGO 2202-3231 liegt typischerweise bei bis zu 20 Ampere, abhängig vom angeschlossenen Leiterquerschnitt und den spezifischen Umgebungsbedingungen. Es ist stets ratsam, die genauen technischen Daten und Zulassungen auf dem Produktdatenblatt zu prüfen und die geltenden Normen für Ihre spezifische Anwendung einzuhalten.
Ist die Klemme für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Die WAGO 2202-3231 ist für einen Betrieb bei Umgebungsdauertemperaturen bis zu 85°C ausgelegt. Die verwendeten Hochleistungskunststoffe sind thermisch stabil und gewährleisten auch unter diesen Bedingungen eine zuverlässige Funktion.
Warum ist die „L/L/L“-Konfiguration wichtig?
Die „L/L/L“-Konfiguration beschreibt die interne Anordnung der Anschlüsse. Sie ist ideal, um beispielsweise drei separate Zuleitungen (Phasen) auf einer Ebene sicher miteinander zu verbinden oder eine Weiterleitung von drei Leitern zu realisieren. Je nach Anwendung kann dies auch für Neutralleiter oder Erdungsleiter relevant sein, sofern die entsprechenden Normen und Sicherheitsanforderungen erfüllt sind.
Wie unterscheidet sich die WAGO 2202-3231 von einer zweistöckigen Klemme?
Die WAGO 2202-3231 ist eine Dreistock-Durchgangsklemme, was bedeutet, dass sie drei übereinander liegende Anschlussebenen bietet. Eine zweistöckige Klemme verfügt nur über zwei Ebenen. Die dreistöckige Ausführung ermöglicht somit eine noch höhere Verdrahtungsdichte und eine vertikalere Strukturierung auf engstem Raum.
Sind WAGO-Klemmen explosionsgeschützt?
Die Standardausführungen der WAGO 2202-3231 sind nicht explizit für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche Anwendungen sind spezielle, zertifizierte Produkte erforderlich. Informieren Sie sich hierzu bitte über das WAGO-Sortiment für Ex-geschützte Umgebungen.
Wie lange ist die Lebensdauer einer WAGO-Klemme?
Die Lebensdauer von WAGO-Klemmen ist sehr hoch und auf eine lange Betriebsdauer ausgelegt. Die federgestützte Klemmung, die hochwertige Materialauswahl und die präzise Fertigung garantieren eine zuverlässige Verbindung über viele Jahre, auch unter wechselnden Umgebungsbedingungen. Die genaue Lebensdauer kann je nach Anwendung, Umgebungseinflüssen und Installation variieren.
