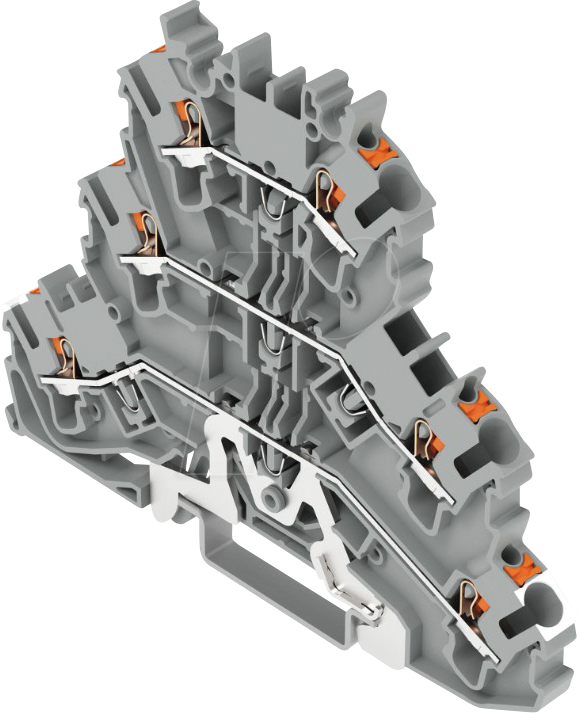

WAGO 2202-3228 Dreistock-Durchgangsklemme: Präzision für anspruchsvolle Elektroinstallationen
Die WAGO 2202-3228 Dreistock-Durchgangsklemme ist die ideale Lösung für Elektriker und Ingenieure, die eine zuverlässige und effiziente Methode zur Potentialverteilung und zum Anschluss von Schirmungen in anspruchsvollen Umgebungen benötigen. Diese Klemme vereinfacht komplexe Verdrahtungsaufgaben und stellt eine sichere Verbindung für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² sicher, was sie zu einem unverzichtbaren Werkzeug für den Schaltschrankbau und industrielle Anwendungen macht.
Maximale Effizienz durch intelligente Konstruktion
Standardlösungen stoßen oft an ihre Grenzen, wenn es um die gleichzeitige Erfüllung mehrerer Verdrahtungsanforderungen geht. Die WAGO 2202-3228 Dreistock-Durchgangsklemme setzt hier neue Maßstäbe. Ihre dreistöckige Bauweise ermöglicht eine klare Trennung und Führung verschiedener Leiterströme auf engstem Raum. Dies reduziert nicht nur den Platzbedarf im Schaltschrank erheblich, sondern minimiert auch das Risiko von Fehlverdrahtungen und erleichtert die Fehlersuche. Die integrierte Schirmungsfunktion bietet einen dedizierten Anschluss für die EMV-gerechte Erdung, was für den störungsfreien Betrieb sensibler elektronischer Komponenten unerlässlich ist.
Vorteile der WAGO 2202-3228 Dreistock-Durchgangsklemme
- Platzersparnis: Die kompakte Dreistock-Bauweise maximiert die Verdrahtungsdichte auf kleinstem Raum.
- Klare Struktur: Ermöglicht die übersichtliche und logische Führung unterschiedlicher Stromkreise und Potentiale.
- Sichere Schirmungsanbindung: Bietet einen dedizierten und robusten Anschluss für die EMV-gerechte Erdung von Schirmungen.
- Vielseitige Leiteraufnahme: Geeignet für ein breites Spektrum an Leitern von 0,25 mm² bis 2,5 mm² (massiv und feindrähtig mit Aderendhülse).
- Werkzeuglose Montage: Das bewährte CAGE CLAMP® Anschlussprinzip sorgt für eine schnelle und sichere Installation ohne spezielles Werkzeug.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Betriebssicherheit unter industriellen Bedingungen.
- Fehlervermeidung: Die klare Trennung der Potentiale reduziert das Risiko von Kurzschlüssen und Verdrahtungsfehlern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Modell | WAGO 2202-3228 |
| Anschlussart | CAGE CLAMP® |
| Anzahl der Potentiale pro Klemme | 3 |
| Anzahl der Anschlüsse pro Potential | 1 |
| Min. Leiterquerschnitt (mm²) | 0,25 |
| Max. Leiterquerschnitt (mm²) | 2,5 |
| Max. Strombelastbarkeit (A) | 24 (abhängig von Leiter und Umgebungstemperatur) |
| Max. Spannung (V) | 400 |
| Gehäusematerial | Halogenfreies Polymer (UL 94 V-0) für erhöhte Brandschutzanforderungen |
| Farbe | Grau |
| Abmessungen (L x B x H) | ca. 78,5 mm x 10,1 mm x 56,7 mm (variiert je nach Montage) |
| Einsatztemperatur (°C) | -60 bis +85 |
| Normenkonformität | CE, UL, VDE und weitere branchenspezifische Zulassungen |
| Einsatzbereiche | Schaltschrankbau, Industrieautomation, Gebäudetechnik, Energieverteilung, EMV-Anwendungen |
Schirmungsanbindung: Essentiell für störungsfreie Systeme
Die effektive Anbindung von Schirmungen ist ein kritischer Faktor für die Zuverlässigkeit und Funktionsfähigkeit moderner elektronischer Systeme. Elektromagnetische Störungen (EMI) können die Leistung von Geräten beeinträchtigen und zu Datenverlusten oder Fehlfunktionen führen. Die WAGO 2202-3228 Dreistock-Durchgangsklemme wurde speziell entwickelt, um diese Herausforderung zu meistern. Sie bietet einen dedizierten Anschluss, der eine niederimpedante Verbindung zwischen der Kabelschirmung und dem Potentialausgleich oder Erdungssystem gewährleistet. Dies ermöglicht eine wirksame Ableitung von hochfrequenten Störströmen und schützt die integrierte Elektronik vor schädlichen Einflüssen. Die robuste Konstruktion und die bewährte CAGE CLAMP® Technologie sorgen für eine dauerhaft sichere und zuverlässige Verbindung, selbst unter rauen Umgebungsbedingungen.
Anwendungsbereiche der Dreistock-Durchgangsklemme
Die Vielseitigkeit der WAGO 2202-3228 macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von Anwendungen:
- Schaltschrankbau: Zur Organisation und Verteilung von Steuerungs-, Mess- und Versorgungsleitungen.
- Industrieautomation: Für den Anschluss von Sensoren, Aktoren und Steuerungen, wo eine sichere und störungsfreie Signalübertragung entscheidend ist.
- Energieverteilung: Zur sicheren Aufteilung und Führung von Leitungen in Verteilungen.
- Gebäudetechnik: Bei der Installation von Beleuchtungssystemen, Sicherheitstechnik und Gebäudeleittechnik.
- EMV-kritische Umgebungen: Wo die Minimierung von elektromagnetischen Interferenzen oberste Priorität hat, wie in Laboren oder Produktionsanlagen für Elektronik.
- Telekommunikation und Netzwerktechnik: Zur strukturierten Verkabelung und Erdung von Geräten.
Das CAGE CLAMP® Prinzip: Schneller, sicherer Anschluss
Das Herzstück jeder WAGO Klemme ist das CAGE CLAMP® Anschlussverfahren. Dieses patentierte System steht für einfache Handhabung, schnelle Montage und eine außergewöhnlich zuverlässige elektrische Verbindung. Bei der Einführung des Leiters wird die Klemmfeder automatisch vorgespannt. Dies gewährleistet einen dauerhaften und vibrationsfesten Kontakt, der auch unter extremen Bedingungen wie Temperaturschwankungen oder mechanischen Beanspruchungen Bestand hat. Die werkzeuglose Montage spart wertvolle Zeit bei der Installation und reduziert den Bedarf an Spezialwerkzeugen, was die Effizienz bei Großprojekten signifikant steigert.
Haltbarkeit und Materialgüte
Die WAGO 2202-3228 Dreistock-Durchgangsklemme ist für den professionellen Einsatz konzipiert und gefertigt. Das Gehäusematerial besteht aus einem hochwertigen, halogenfreien Polymer, das strenge Brandschutzanforderungen wie die UL 94 V-0 Klassifizierung erfüllt. Diese Materialwahl gewährleistet nicht nur eine hohe mechanische Stabilität und Beständigkeit gegen chemische Einflüsse, sondern trägt auch zur Sicherheit bei, indem im Brandfall die Rauchentwicklung und die Bildung von korrosiven Brandgasen minimiert werden. Die Kontaktelemente sind aus einer hochleitfähigen Legierung gefertigt, die für eine optimale Stromübertragung und Korrosionsbeständigkeit sorgt. Die Klemmen sind für einen weiten Temperaturbereich von -60 °C bis +85 °C ausgelegt, was ihren Einsatz in unterschiedlichsten Umgebungsbedingungen ermöglicht.
FAQ – Häufig gestellte Fragen zu WAGO 2202-3228 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, Schirmung/L/L
Was genau bedeutet „Dreistock-Durchgangsklemme“ und wie ist die Anordnung der Anschlüsse?
Eine Dreistock-Durchgangsklemme verfügt über drei übereinander angeordnete Anschlussbereiche. Jeder dieser Bereiche ist für die Aufnahme eines separaten Leiters oder einer Leitergruppe vorgesehen. Die WAGO 2202-3228 ermöglicht es somit, drei verschiedene Potentiale (z.B. L1, L2, L3 oder verschiedene Steuerleitungen) durch eine einzige Klemme zu führen und zu verteilen. Dies schafft eine klare Trennung und Übersichtlichkeit in der Verdrahtung.
Welche Arten von Leitern kann ich mit dieser Klemme verbinden?
Die WAGO 2202-3228 ist für die Aufnahme von massiven und feindrähtigen Leitern konzipiert. Für feindrähtige Leiter (Litzen) mit einem Querschnitt von 0,25 mm² bis 2,5 mm² ist die Verwendung von passenden Aderendhülsen mit oder ohne Isolierkragen zwingend erforderlich, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Wie wird die Schirmung des Kabels an die Klemme angeschlossen?
Die Klemme verfügt über einen dedizierten Anschlussbereich, der speziell für die Aufnahme der Kabelschirmung vorgesehen ist. Diese Schirmung wird typischerweise mit einem Kabelschuh oder einer entsprechenden Anschlusslösung mit dem dafür vorgesehenen Kontakt der Klemme verbunden. Die genaue Montageanleitung des Herstellers sollte hierbei beachtet werden, um eine optimale EMV-gerechte Erdung zu erzielen.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2202-3228 ist gemäß den Standard-Zulassungen für allgemeine industrielle Anwendungen konzipiert. Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle ATEX-zertifizierte Komponenten erforderlich. Diese spezifische Klemme ist nicht für solche Anwendungen ausgewiesen, es sei denn, sie ist explizit in einer entsprechenden ATEX-Konformitätserklärung gelistet.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber anderen Anschlussmethoden?
Die CAGE CLAMP® Technologie zeichnet sich durch ihre werkzeuglose Montage, hohe Vibrationsfestigkeit, einfache Handhabung und dauerhafte, niederimpedante elektrische Verbindung aus. Sie reduziert den Zeitaufwand bei der Installation erheblich und minimiert das Risiko von lockeren Verbindungen, was zu einer höheren Zuverlässigkeit und Langlebigkeit der elektrischen Installation führt.
Wie kann ich sicherstellen, dass die Klemme die richtige Strombelastbarkeit für meine Anwendung hat?
Die angegebene maximale Strombelastbarkeit von 24 A ist ein Richtwert und hängt von verschiedenen Faktoren ab, darunter der Leiterquerschnitt, die Umgebungstemperatur und die Art der durch die Klemme geführten Ströme. Es ist entscheidend, die spezifischen Anforderungen Ihrer Anwendung zu analysieren und sicherzustellen, dass die gewählte Klemme und die verwendeten Leiter innerhalb der zulässigen Betriebsgrenzen liegen. Konsultieren Sie im Zweifelsfall die technischen Datenblätter von WAGO oder einen qualifizierten Elektroplaner.
Ist die Klemme für die Montage auf einer Hutschiene (DIN-Schiene) ausgelegt?
Die WAGO 2202-3228 ist primär für die direkte Montage auf einer Montageplatte oder innerhalb von Gehäusen konzipiert. Sie verfügt nicht über eine integrierte Befestigungsvorrichtung für eine Standard-Hutschiene. Für die Hutschienenmontage stehen oft separate Adapter oder Montagesockel zur Verfügung, die separat erworben werden können und die Anbringung auf einer Hutschiene ermöglichen.
