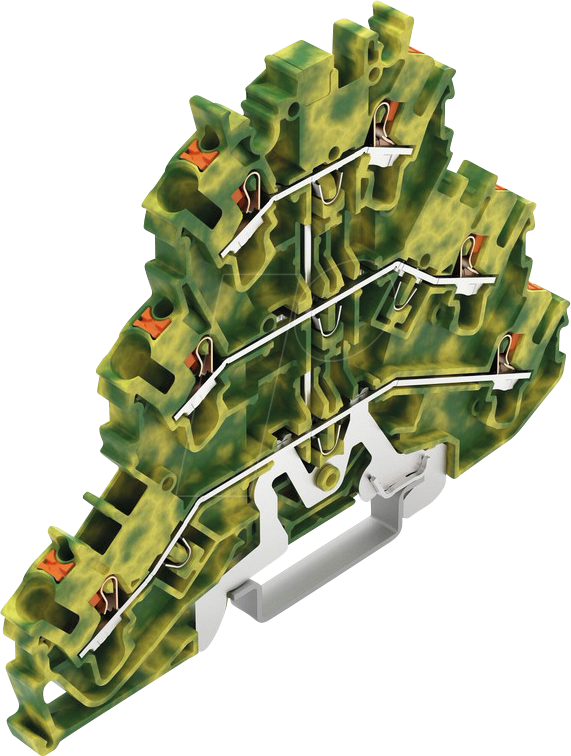

WAGO 2202-3207 – Die Dreistock-Durchgangsklemme für professionelle Elektroinstallationen
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Verbindung und Verteilung elektrischer Leiter im Niederspannungsbereich? Die WAGO 2202-3207 Dreistock-Durchgangsklemme mit einem Anschlussbereich von Ø 0,25 bis 2,5 mm² ist die ideale Wahl für Elektrofachbetriebe, Anlagenbauer und qualifizierte Heimwerker, die Wert auf Sicherheit, Effizienz und Langlebigkeit legen. Dieses Produkt optimiert Verdrahtungsprozesse erheblich, indem es mehrere Leiter auf engstem Raum sicher und geordnet führt.
Herausragende Vorteile der WAGO 2202-3207
Die WAGO 2202-3207 hebt sich durch ihre einzigartige Konstruktion und die bewährte WAGO-Klemmtechnik von konventionellen Verbindungsmethoden ab. Sie ermöglicht eine signifikant höhere Verdrahtungsdichte und reduziert gleichzeitig den Installationsaufwand. Ihre Robustheit und die intuitive Handhabung machen sie zur ersten Wahl für anspruchsvolle elektrische Anwendungen.
- Platzsparendes Design: Drei übereinanderliegende Anschlussebenen ermöglichen eine vertikale Verdrahtung, was den Einbau in engen Verteilern und Gehäusen erleichtert und wertvollen Platz spart.
- Hohe Flexibilität: Kompatibel mit einem breiten Leiterquerschnittsbereich von 0,25 mm² bis 2,5 mm² (Massiv- und Litzenleiter), was sie für eine Vielzahl von Anwendungen universell einsetzbar macht.
- Sicher und Zuverlässig: Die bewährte Käfigzugfeder-Anschlusstechnik von WAGO garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die Korrosion vorbeugt und Langzeitstabilität sichert.
- Schnelle Installation: Kein Werkzeug erforderlich für das Abisolieren und Anschließen von Drähten, was die Montagezeit drastisch reduziert und Fehlerquellen minimiert.
- Deutliche Kennzeichnung: Die durchgängige Beschriftungsfähigkeit an allen drei Ebenen erleichtert die Nachverfolgung und Wartung von Schaltkreisen.
- Hohe Strombelastbarkeit: Ausgelegt für die relevanten Nennströme im Niederspannungsbereich, was eine sichere Anwendung auch bei höheren Leistungsanforderungen gewährleistet.
- Schutzleiterfunktion: Die Ausführung mit PE (Schutzleiter) integriert die Erdung direkt in die Klemmverbindung, was zusätzliche Sicherheit bietet und den Installationsaufwand weiter reduziert.
Technische Spezifikationen und Materialqualität
Die WAGO 2202-3207 Dreistock-Durchgangsklemme ist ein Produkt höchster Ingenieurskunst, gefertigt aus hochwertigen Materialien, die Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen garantieren. Die technische Auslegung zielt auf maximale Sicherheit und Effizienz ab.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Modellnummer | 2202-3207 |
| Anschlussbereich (Leiterquerschnitt) | 0,25 – 2,5 mm² (feindrähtig/massiv) |
| Nennspannung (IEC 60664) | 400 V |
| Nennstrom (IEC 60664) | 20 A |
| Anzahl der Anschlusspunkte pro Ebene | 2 |
| Gesamte Anzahl Anschlusspunkte | 6 |
| Farbe | Grau (Gehäuse), Grün-Gelb (für PE) |
| Gehäusematerial | Hochleistungskunststoff (halogenfrei), UV-beständig |
| Leiteranschlussart | Käfigzugfeder-Anschlusstechnik |
| Verschmutzungsgrad | 2 |
| Schutzart | IP20 (bei korrektem Einbau) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Abmessungen (Länge x Breite x Höhe) | ca. 59 mm x 6,4 mm x 40 mm |
| Schutzleiterfunktion | Integriert (grün-gelbe Farbgebung) |
| Isolationsmaterial | Polycarbonat (PC) |
Anwendungsbereiche und Installation
Die Vielseitigkeit der WAGO 2202-3207 Dreistock-Durchgangsklemme eröffnet zahlreiche Einsatzmöglichkeiten in professionellen Elektroinstallationen. Ihre kompakte Bauform und die Fähigkeit, unterschiedliche Leiterquerschnitte sicher zu verbinden, machen sie zu einem unverzichtbaren Bauteil in verschiedenen Branchen.
- Schaltschrankbau: Optimierung der Verdrahtung von Steuerungs-, Schalt- und Reihenklemmenblöcken, wodurch die Platznutzung im Schaltschrank maximiert wird.
- Anlagenbau: Zuverlässige Verbindungen in industriellen Automatisierungsanlagen, wo Vibrationen und wechselnde Umgebungsbedingungen die Norm sind.
- Gebäudetechnik: Effiziente Verteilung und Verbindung von Leitungen in Verteilern, Aufputz- und Unterputzdosen sowie bei der Installation von Beleuchtungsanlagen.
- Einsatz in der Mess- und Regeltechnik: Präzise und stabile Verbindungen für Signalleiter und Spannungsversorgung.
- Reparatur- und Wartungsarbeiten: Vereinfachung von elektrischen Anschlussarbeiten durch die werkzeuglose und sichere Klemmtechnik.
- Spezialprojekte: Anpassungsfähig für individuelle Verdrahtungslösungen, bei denen Kompaktheit und Zuverlässigkeit im Vordergrund stehen.
Die Installation gestaltet sich durch die WAGO-typische „Push-in“-Technologie denkbar einfach: Abisolierte Leiter werden einfach bis zum Anschlag in die entsprechenden Öffnungen gesteckt. Für das Entfernen der Leiter genügt ein leichtes Drehen und Ziehen des Leiters. Diese intuitive Handhabung minimiert Fehlerquellen und beschleunigt den Verdrahtungsprozess erheblich, was insbesondere bei großen Projekten zu spürbaren Zeit- und Kosteneinsparungen führt. Die integrierte Schutzleiterfunktion (PE) in Grün-Gelb erleichtert zudem die Einhaltung von Sicherheitsvorschriften und die visuelle Überprüfung der Installation.
Häufig gestellte Fragen zu WAGO 2202-3207 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, PE
Was bedeutet „Dreistock“ bei dieser Klemme?
Der Begriff „Dreistock“ bezieht sich auf die vertikale Anordnung von drei übereinanderliegenden Reihen von Anschlüssen. Dies ermöglicht, dass auf einer sehr geringen Grundfläche bis zu drei separate Leiterverbindungen oder -verteilungen realisiert werden können, was die Platzersparnis im Vergleich zu herkömmlichen Klemmen deutlich erhöht.
Welche Leiterquerschnitte können mit der WAGO 2202-3207 verbunden werden?
Diese Klemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² ausgelegt. Sie unterstützt sowohl massive als auch feindrähtige Leiter, was sie für eine breite Palette von Anwendungen und Kabeltypen flexibel einsetzbar macht.
Ist die Klemme für den Einsatz im Außenbereich oder in feuchten Umgebungen geeignet?
Die WAGO 2202-3207 ist gemäß der Schutzart IP20 klassifiziert, was bedeutet, dass sie vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist, jedoch nicht vor Wasser. Für feuchte oder stark staubbelastete Umgebungen sind spezielle, höher geschützte Gehäuse oder Klemmen erforderlich.
Wie wird sichergestellt, dass die Verbindungen dauerhaft sicher sind?
WAGO verwendet die bewährte Käfigzugfeder-Anschlusstechnik. Diese Technologie übt einen konstanten Federdruck auf den Leiter aus, der auch bei Temperaturschwankungen und Vibrationen eine sichere und dauerhafte Verbindung gewährleistet. Dies verhindert lose Verbindungen und das Risiko von Korrosion.
Warum ist die „PE“-Kennzeichnung auf der Klemme wichtig?
Die „PE“-Kennzeichnung steht für Schutzleiter (Protective Earth). Diese spezielle Ausführung der Klemme integriert die Erdungsfunktion direkt in die Verbindungseinheit. Dies ist essenziell für die elektrische Sicherheit, um im Fehlerfall eine sichere Ableitung von Fehlerströmen zu gewährleisten und Personen vor Stromschlägen zu schützen.
Benötige ich Spezialwerkzeug zur Installation?
Nein, die Installation der WAGO 2202-3207 ist werkzeuglos möglich. Die abisolierten Leiter werden einfach in die vorgesehenen Öffnungen gesteckt. Das Entfernen der Leiter erfolgt durch leichtes Drehen und Ziehen. Diese Benutzerfreundlichkeit reduziert den Zeitaufwand und minimiert Fehlerquellen.
Wie viele Kabel kann ich maximal pro Klemme anschließen?
Da es sich um eine Dreistock-Klemme handelt, sind an jeder der drei Ebenen zwei Anschlüsse vorgesehen. Bei der Ausführung 2202-3207 handelt es sich um eine Durchgangsklemme mit jeweils zwei Anschlüssen pro Stockwerk. Somit können insgesamt bis zu sechs Leiter (zwei pro Stockwerk) angeschlossen werden, wobei die unterste Ebene typischerweise für den Schutzleiter (PE) reserviert ist.
