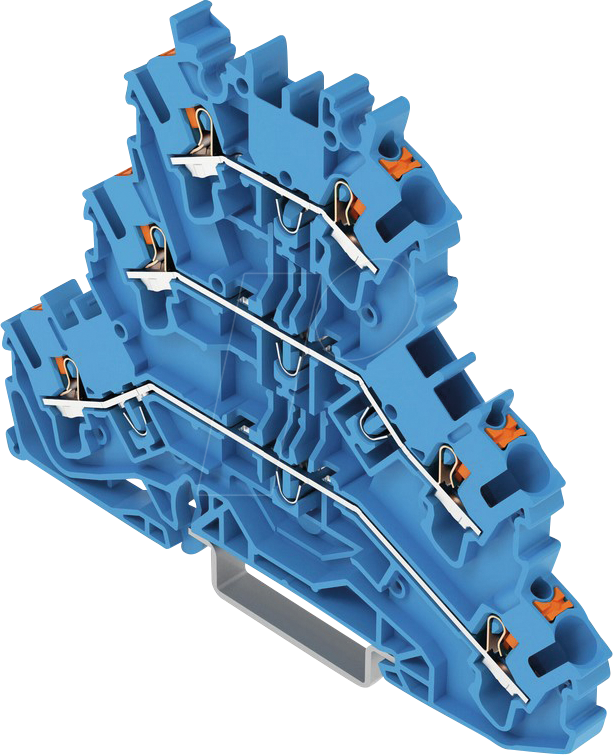

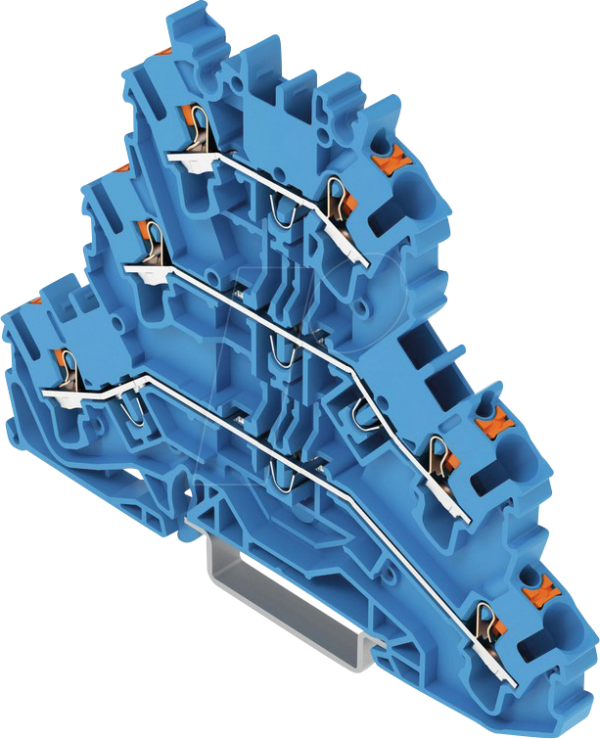

WAGO 2202-3204: Präzision und Sicherheit für Ihre Elektroinstallationen
Die WAGO 2202-3204 Dreistock-Durchgangsklemme ist die ultimative Lösung für Elektriker und Fachleute, die eine zuverlässige, platzsparende und normkonforme Verdrahtung von Leitern im Bereich von 0,25 bis 2,5 mm² benötigen. Dieses Produkt adressiert die Herausforderung, mehrere Leiter auf engstem Raum sicher und geordnet zu verbinden, insbesondere in Schaltschränken, Verteilerdosen und bei komplexen Anlagen, wo Übersichtlichkeit und Effizienz entscheidend sind.
Herausragende Verbindungstechnologie: Die Vorteile der WAGO 2202-3204
Im Vergleich zu herkömmlichen Klemmverbindern bietet die WAGO 2202-3204 Dreistock-Durchgangsklemme entscheidende Vorteile. Die bewährte PUSH WIRE® Technologie ermöglicht eine werkzeuglose Montage und Demontage, was die Installationszeit signifikant reduziert und die Fehleranfälligkeit minimiert. Jede Klemme verfügt über drei Anschlussräume, die eine klare Trennung und Führung verschiedener Potenziale oder Funktionen ermöglichen, beispielsweise für Neutralleiter, Schutzleiter oder stromführende Leiter. Dies gewährleistet eine saubere und übersichtliche Verdrahtung, die sowohl für die Wartung als auch für zukünftige Erweiterungen von unschätzbarem Wert ist.
Effiziente Verdrahtung auf kleinstem Raum
Die WAGO 2202-3204 wurde entwickelt, um den Anforderungen moderner Elektroinstallationen gerecht zu werden, bei denen der Platz oft begrenzt ist. Die Dreistock-Konstruktion maximiert die Anschlussdichte, ohne die Sicherheit oder Zugänglichkeit zu beeinträchtigen. Dies ist besonders vorteilhaft in kompakten Gehäusen, wo jeder Millimeter zählt. Die durchdachte Anordnung der Anschlussräume und die robuste Bauweise garantieren eine dauerhaft sichere und zuverlässige Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Anschlussbereiche im Detail: Flexibilität und Sicherheit
Die WAGO 2202-3204 zeichnet sich durch ihre Vielseitigkeit im Anschlussbereich aus. Sie ist konzipiert für die Aufnahme von massiven und feindrähtigen Leitern im Querschnittsbereich von 0,25 mm² bis 2,5 mm². Diese Bandbreite deckt eine Vielzahl von Anwendungen ab, von kleinen Steuerkreisen bis hin zu leistungsfähigeren Verbindungen in Verteilungen. Die Klemmung erfolgt über die bewährte Käfigzugfeder-Technik, die eine konstante und kraftschlüssige Verbindung sicherstellt und ein Nachziehen, wie bei Schraubklemmen oft nötig, überflüssig macht. Die Bezeichnung N/N/N deutet auf die primäre Ausrichtung für neutrale Leiter, Schutzleiter oder ähnliche Potentiale hin, wobei die Flexibilität der Klemme auch andere Anwendungen erlaubt.
Maximale Sicherheit und Konformität
WAGO steht für höchste Qualitätsstandards und Zuverlässigkeit. Die 2202-3204 Dreistock-Durchgangsklemme ist nach internationalen Normen geprüft und zertifiziert. Dies garantiert, dass Ihre Elektroinstallationen den geltenden Sicherheitsvorschriften entsprechen und eine langfristige Betriebssicherheit gewährleisten. Die flammhemmenden Eigenschaften des Gehäusematerials tragen zusätzlich zur Sicherheit bei, indem sie im Brandfall die Ausbreitung von Flammen verhindern.
Technische Spezifikationen und Materialgüte
| Merkmal | Details |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Hersteller | WAGO |
| Modellbezeichnung | 2202-3204 |
| Anschlussbereich (Leiterquerschnitt) | 0,25 mm² – 2,5 mm² |
| Anschlussart | Käfigzugfeder-Technik (PUSH WIRE®) |
| Anzahl der Anschlüsse pro Stockwerk | 3 |
| Max. Anzahl der Anschlüsse (gesamt) | 9 (3 x 3) |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Gehäusematerial | Halogenfreier, flammhemmender Kunststoff (Polycarbonat) |
| Farbe | Grau (typisch für Neutralleiter-Anwendungen, kann variieren) |
| Isolationsgruppe | III gemäß EN 60664-1 |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Befestigungsart | Geeignet für Montage auf DIN-Schiene 35 mm oder direkte Montage |
| Maße (L x B x H) | ca. 79,2 mm x 12,5 mm x 32,2 mm (variiert je nach Konfiguration) |
| Zertifizierungen | CE, UL, VDE, IECEx, ATEX (weitere können je nach Ausführung und Region gelten) |
Anwendungsgebiete: Wo die WAGO 2202-3204 glänzt
Die WAGO 2202-3204 Dreistock-Durchgangsklemme ist ein unverzichtbares Werkzeug in einer Vielzahl von industriellen und gewerblichen Anwendungen:
- Schaltschrankbau: Zur Stromversorgung, Verteilung und Verdrahtung von Steuerungs- und Automatisierungskomponenten. Die Mehrstockbauweise ermöglicht eine klare Trennung von Spannungsbereichen und Funktionsgruppen.
- Verteilerdosen und Unterverteilungen: Ideal für die ordentliche und sichere Zusammenführung von Leitern, beispielsweise für Neutralleiter, Schutzleiter oder mehrere Phasenzuleitungen.
- Gebäudeautomation: Für die Verdrahtung von KNX-Systemen, Sensoren, Aktoren und Beleuchtungssteuerungen, wo eine hohe Dichte und Zuverlässigkeit gefordert sind.
- Maschinenbau: Zur sicheren und wartungsfreundlichen Anbindung von Motoren, Sensoren, Schaltern und anderen elektrischen Komponenten in Produktionsanlagen.
- Netzwerk- und Telekommunikationstechnik: In bestimmten Bereichen, wo eine robuste und sichere Stromzuführung für Geräte oder Verteiler benötigt wird.
- Erneuerbare Energien: Installationen von Solaranlagen oder Batteriespeichern, bei denen eine zuverlässige und sichere Energieverteilung essenziell ist.
Die Vorteile im Überblick
- Werkzeuglose Montage: Schnelle und einfache Installation dank der innovativen PUSH WIRE® Technologie.
- Platzsparend: Die Dreistock-Bauweise ermöglicht eine hohe Anschlussdichte auf kleinstem Raum.
- Sichere und dauerhafte Verbindungen: Die Käfigzugfeder-Technik verhindert ein Nachlassen der Klemmkraft und schützt vor Vibrationen.
- Klare Strukturierung: Ermöglicht die übersichtliche und nach Potenzialen getrennte Verdrahtung.
- Vielseitiger Anschlussbereich: Geeignet für Leiter von 0,25 mm² bis 2,5 mm², sowohl massiv als auch feindrähtig.
- Hohe Sicherheit: Erfüllt internationale Normen und Standards, gefertigt aus hochwertigen, flammhemmenden Materialien.
- Wartungsfreundlichkeit: Einfache Demontage und Erweiterbarkeit von bestehenden Installationen.
- Reduzierung von Fehlern: Die eindeutige Zuordnung der Anschlüsse minimiert Verwechslungsrisiken.
FAQ – Häufig gestellte Fragen zu WAGO 2202-3204 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, N/N/N
Welche Leiterarten können mit der WAGO 2202-3204 Klemme verbunden werden?
Die WAGO 2202-3204 Klemme ist für die Verbindung von massiven und feindrähtigen Leitern mit oder ohne Aderendhülse im Querschnittsbereich von 0,25 mm² bis 2,5 mm² ausgelegt. Dies deckt eine breite Palette an Installationsanforderungen ab.
Wie wird die Klemme sicher installiert?
Die Installation ist denkbar einfach und erfolgt werkzeuglos. Die abisolierte Leiterader wird direkt in die Öffnung des Anschlussraumes gesteckt, wo sie von der integrierten Käfigzugfeder sicher fixiert wird. Dies gewährleistet eine feste und dauerhafte Verbindung ohne den Bedarf an Schraubwerkzeugen.
Was bedeutet die Bezeichnung „N/N/N“ für diese Klemme?
Die Bezeichnung N/N/N impliziert die primäre Empfehlung für die Verbindung von Neutralleitern (N), Schutzleitern (PE) oder anderen Potenzialen, die üblicherweise in Verteilerschränken oder Schaltschränken getrennt geführt werden. Die Klemme ist jedoch aufgrund ihrer technischen Eigenschaften flexibel einsetzbar.
Ist die WAGO 2202-3204 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2202-3204 Klemme ist in vielen Ausführungen für den Einsatz in explosionsgefährdeten Bereichen zertifiziert (z.B. gemäß IECEx und ATEX). Es ist jedoch essenziell, die spezifischen Zertifizierungen der einzelnen Produktvarianten zu prüfen, um die Eignung für Ihre jeweilige Anwendung sicherzustellen.
Wie viele Leitungen können maximal pro Klemme angeschlossen werden?
Da es sich um eine Dreistock-Durchgangsklemme handelt, bietet jeder Stock drei Anschlussräume. Bei insgesamt drei Stockwerken können somit maximal neun Leiter (3 x 3) angeschlossen werden. Dies ermöglicht eine sehr hohe Verdrahtungsdichte.
Wie unterscheidet sich die WAGO 2202-3204 von einer einfachen Reihenklemme?
Der Hauptunterschied liegt in der Mehrstockbauweise, die eine deutlich höhere Anschlussdichte auf kleinstem Raum ermöglicht. Zudem bietet die PUSH WIRE® Technologie eine werkzeuglose Montage, während viele Reihenklemmen verschraubt werden müssen. Die WAGO Klemme ermöglicht eine klarere Trennung und Führung unterschiedlicher Leiterpotenziale.
Welche Vorteile bietet die Verwendung von WAGO-Klemmen gegenüber traditionellen Schraubklemmen?
Die Vorteile sind vielfältig: werkzeuglose Montage, die Zeit spart und das Risiko von Beschädigungen an Leitern oder Komponenten reduziert. Die Käfigzugfeder-Technik sorgt für eine dauerhaft gleichbleibende Klemmkraft, die sich nicht durch Vibrationen oder thermische Ausdehnung verringert, wodurch ein Nachziehen entfällt. Dies führt zu einer höheren Betriebssicherheit und reduzierten Wartungsaufwand.
