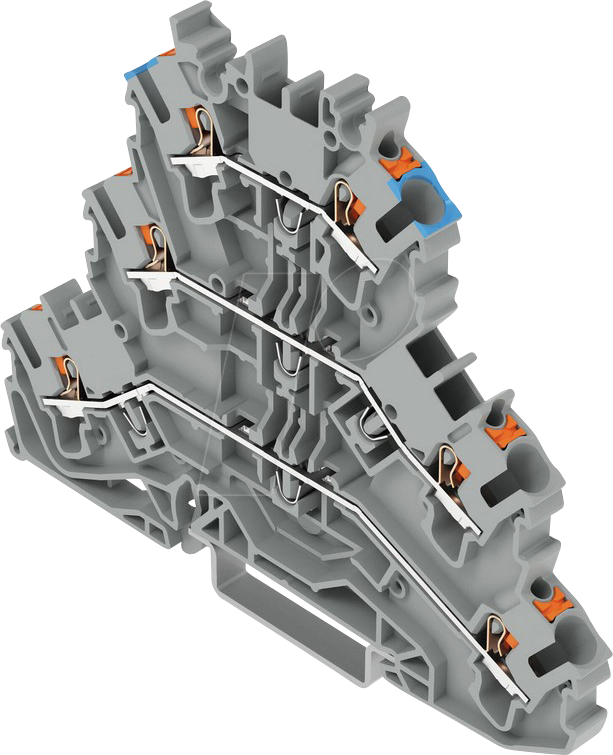

Optimale Verdrahtungslösungen für anspruchsvolle Elektroinstallationen: WAGO 2202-3203 Dreistock-Durchgangsklemme
Die WAGO 2202-3203 Dreistock-Durchgangsklemme ist die präzise Lösung für Elektroinstallateure und Elektrofachbetriebe, die eine effiziente und sichere Verbindung von drei Leitern in einem begrenzten Bauraum benötigen. Sie adressiert das Problem der komplexen und oft unübersichtlichen Verdrahtung in Schaltschränken, Verteilungen und Geräteeinbauten, indem sie eine kompakte und systematische Anordnung von L-, L- und N-Leitern ermöglicht. Ideal für die Erstellung von Stern- und Dreieckschaltungen sowie für die Verteilung von Spannungen in einphasigen Systemen.
Überlegene Konnektivität durch intelligente Bauweise
Im Gegensatz zu herkömmlichen Verbindungstechniken, die oft den Einsatz von mehreren Klemmen oder umständlichen Verteilerblöcken erfordern, bietet die WAGO 2202-3203 eine integrierte Lösung. Die Dreistock-Konstruktion ermöglicht die unabhängige Führung und Trennung von drei Stromkreisen oder Leiterfunktionen innerhalb einer einzigen Klemme. Dies resultiert in einer signifikanten Platzersparnis, einer verbesserten Übersichtlichkeit und einer reduzierten Fehleranfälligkeit bei der Installation und Wartung.
Maximale Flexibilität und Kompatibilität
Die WAGO 2202-3203 ist für einen breiten Leiterquerschnittsbereich von 0,25 mm² bis 2,5 mm² ausgelegt und unterstützt sowohl massive als auch feindrähtige Leiter mit Aderendhülse. Diese Vielseitigkeit macht sie zum universellen Werkzeug für verschiedenste Anwendungsfälle in der Gebäudeinstallation, im Maschinen- und Anlagenbau sowie in der Elektrogerätefertigung. Die „L/L/N“-Kennzeichnung steht für die klare Zuordnung der Anschlüsse für die drei Phasen bzw. neutralen Leiter, was eine normgerechte und sichere Verdrahtung gewährleistet.
Sicherheitsfeatures und Langlebigkeit
WAGO steht für höchste Qualität und Zuverlässigkeit. Die 2202-3203 Dreistock-Durchgangsklemme ist aus hochwertigen, flammhemmenden Kunststoffen gefertigt, die eine dauerhafte elektrische Sicherheit und mechanische Stabilität auch unter anspruchsvollen Umgebungsbedingungen garantieren. Die bewährte PUSH WIRE®-Anschlusstechnik ermöglicht eine schnelle, werkzeuglose und sichere Kontaktierung der Leiter, die auch bei Vibrationen und Temperaturschwankungen Bestand hat.
Konstruktionsmerkmale der WAGO 2202-3203
- Dreistock-Bauweise: Ermöglicht die getrennte und platzsparende Führung von drei Leitern.
- Anschlussbereich: Flexibel für Leiterquerschnitte von 0,25 mm² bis 2,5 mm².
- Leiterarten: Geeignet für massive und feindrähtige Leiter (mit Aderendhülse).
- Kennzeichnung: Klar definiert als L/L/N für eindeutige Zuordnung.
- Sicherheitsstandards: Erfüllt relevante Normen für elektrische Verbindungen.
- Werkzeuglose Montage: Schnelle und einfache Installation dank PUSH WIRE®-Technologie.
- Hohe Zuverlässigkeit: Dauerhaft sichere Kontaktierung, auch unter Vibrationsbelastung.
- Kompakte Abmessungen: Ideal für Anwendungen mit begrenztem Bauraum.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Modellnummer | 2202-3203 |
| Anzahl der Anschlüsse pro Stock | 1 |
| Gesamtanzahl der Anschlüsse | 3 |
| Anschluss für Leiter (massiv) | 0,25 – 2,5 mm² |
| Anschluss für Leiter (feindrähtig mit Aderendhülse) | 0,25 – 2,5 mm² |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 24 A |
| Farbe | Grau/Blau |
| Gehäusematerial | Halogenfreier, flammhemmender Kunststoff |
| Isolationsgruppe | II |
| Umgebungstemperatur (dauerhaft) | -60 °C bis +85 °C |
| Schutzart | IP20 (bei korrekter Montage) |
Einsatzmöglichkeiten und Anwendungsgebiete
Die WAGO 2202-3203 Dreistock-Durchgangsklemme findet primär Anwendung in folgenden Bereichen:
- Schaltschrankbau: Zur systematischen Verdrahtung von Steuerungs- und Leistungskomponenten, Verteilung von Energie.
- Gebäudeinstallation: Anschluss von Leuchten, Steckdosenverteilungen, Deckenventilatoren und anderen elektrischen Verbrauchern.
- Maschinen- und Anlagenbau: Integration in Steuerungen, Verteilerfelder und zur Verkabelung von Komponenten.
- Elektrogerätefertigung: Für interne Verdrahtungen und Anschluss von Netzteilen.
- Hausinstallation: Effiziente Lösungen für Beleuchtungsinstallationen und kleine Verteilungen.
Warum WAGO 2202-3203 die beste Wahl ist
Die WAGO 2202-3203 vereint in sich die Kernkompetenzen von WAGO: Sicherheit, Effizienz und einfache Handhabung. Die Dreistock-Bauweise revolutioniert die Art und Weise, wie elektrische Verbindungen in beengten Räumen realisiert werden. Statt mehrerer einzelner Klemmen ermöglicht diese Lösung eine deutliche Reduzierung des Verkabelungsaufwands und der Montagezeit. Dies schlägt sich direkt in Kosteneinsparungen nieder, ohne Kompromisse bei der Sicherheit oder Zuverlässigkeit einzugehen. Die hohe Anzahl an Zulassungen und die weltweite Akzeptanz von WAGO-Produkten unterstreichen die führende Position dieser Klemme im Markt für elektrische Verbindungstechnik.
Materialien und Konstruktion für höchste Ansprüche
Das Gehäuse der WAGO 2202-3203 besteht aus einem speziell entwickelten, halogenfreien und flammhemmenden Polyamid. Dieses Material zeichnet sich durch seine hohe mechanische Festigkeit, ausgezeichnete elektrische Isolationseigenschaften und eine Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen aus. Die internen Kontaktfedern, gefertigt aus einer Federstahllegierung, gewährleisten einen dauerhaften und sicheren elektrischen Kontakt auch unter erschwerten Bedingungen. Die Kontaktflächen sind so gestaltet, dass sie eine optimale Stromübertragung mit minimalen Übergangswiderständen ermöglichen, was die Wärmeentwicklung reduziert und zur Langlebigkeit der Installation beiträgt.
Anwendungsbeispiel: Sternschaltung für Motorsteuerung
Ein typisches Anwendungsfeld ist die Verdrahtung von Elektromotoren in Sternschaltung. Hierbei werden die drei Phasenanschlüsse (U1, V1, W1) des Motors mit den entsprechenden Leitern einer Stromversorgung verbunden. Die WAGO 2202-3203 bietet hier die ideale Möglichkeit, die drei Zuleitungen und die entsprechenden Verbindungen für die Sternpunktbildung kompakt und übersichtlich in einer einzigen Klemme zu realisieren. Dies vermeidet die Notwendigkeit von zusätzlichen Verteilerklemmen oder einer komplexen Verdrahtung im Motorgehäuse selbst.
FAQ – Häufig gestellte Fragen zu WAGO 2202-3203 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, L/L/N
Kann ich mit der WAGO 2202-3203 auch flexible Leiter ohne Aderendhülse verbinden?
Nein, für die sichere und normgerechte Verbindung von flexiblen (feindrähtigen) Leitern mit der WAGO 2202-3203 ist die Verwendung von geeigneten Aderendhülsen zwingend erforderlich. Massive (eindrähtige) Leiter können direkt ohne Vorbereitung angeschlossen werden.
Für welche Spannung und Stromstärke ist die Klemme ausgelegt?
Die WAGO 2202-3203 Dreistock-Durchgangsklemme ist für eine Bemessungsspannung von 400 V und eine Bemessungsstromstärke von 24 A ausgelegt. Dies deckt einen Großteil der Standardanwendungen in der Niederspannungstechnik ab.
Wie wird die Klemme montiert?
Die Montage ist denkbar einfach und erfolgt werkzeuglos. Die abisolierte Leiterader wird einfach in die vorgesehene Öffnung der Klemme gesteckt. Die integrierte PUSH WIRE®-Feder klemmt den Leiter sicher und zuverlässig. Zum Lösen des Leiters kann dieser durch eine Drehbewegung herausgezogen werden.
Welche Vorteile bietet die Dreistock-Bauweise gegenüber herkömmlichen Klemmen?
Die Dreistock-Bauweise ermöglicht eine vertikale Anordnung von drei Anschlüssen in einer einzigen Klemme. Dies führt zu einer erheblichen Platzersparnis im Vergleich zur Verwendung von drei separaten Klemmen nebeneinander oder in einer Reihe. Zudem wird die Übersichtlichkeit der Verdrahtung verbessert und die Fehleranfälligkeit reduziert.
Ist die Klemme für den Einsatz im Außenbereich geeignet?
Die WAGO 2202-3203 ist für den Einsatz in trockenen Innenräumen konzipiert und verfügt über die Schutzart IP20. Für Anwendungen im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit sind spezielle, für diese Bedingungen geeignete Verbindungstechniken und Gehäuse erforderlich.
Welche Leiterquerschnitte kann ich maximal anschließen?
Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis maximal 2,5 mm² ausgelegt, sowohl für massive als auch für feindrähtige Leiter (mit Aderendhülse).
Wo kann ich die WAGO 2202-3203 Dreistock-Durchgangsklemme kaufen?
Die WAGO 2202-3203 Dreistock-Durchgangsklemme ist bei autorisierten Fachhändlern für Elektroinstallationsmaterial sowie in Online-Shops für Elektronik, Technik und IT erhältlich. Lan.de bietet Ihnen dieses Produkt in höchster Qualität und zu attraktiven Konditionen.
