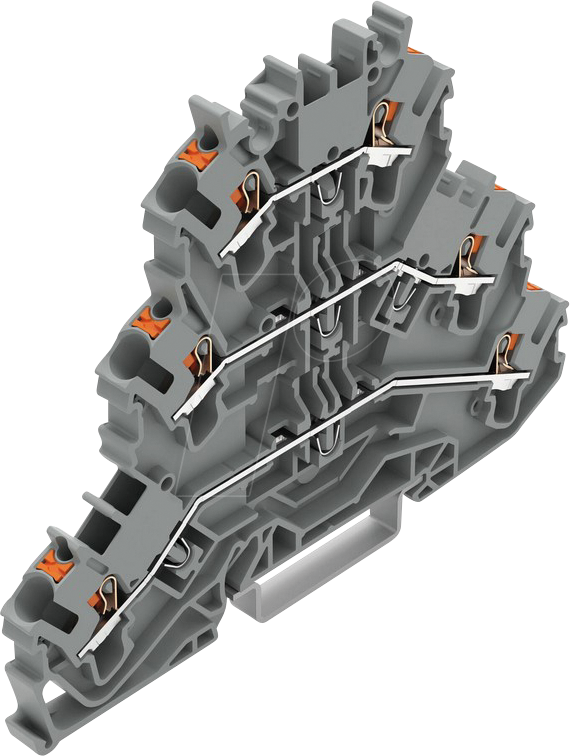

Optimieren Sie Ihre Elektroinstallation mit der WAGO 2202-3201 Dreistock-Durchgangsklemme
Die WAGO 2202-3201 Dreistock-Durchgangsklemme, ausgelegt für Leiterquerschnitte von Ø 0,25 bis 2,5 mm² und in der Konfiguration L/L/L, ist die ultimative Lösung für Elektrofachkräfte und anspruchsvolle Heimwerker, die höchste Anforderungen an Zuverlässigkeit, Effizienz und Flexibilität in elektrischen Verteilungen stellen. Sie löst das Problem von unübersichtlichen und potenziell unsicheren Verdrahtungen, indem sie eine kompakte und sichere Möglichkeit bietet, mehrere Leiter auf engstem Raum zu verbinden und zu verteilen.
Präzision und Sicherheit in jeder Verbindung
Die WAGO 2202-3201 zeichnet sich durch ihre überlegene Konstruktion und die innovative Käfigzugfederklemme-Technologie aus, die eine dauerhaft sichere und vibrationsbeständige Verbindung gewährleistet. Im Gegensatz zu herkömmlichen Schraubklemmen, die im Laufe der Zeit durch Temperaturschwankungen und Vibrationen locker werden können, bietet die WAGO-Klemme eine konstante Klemmkraft. Dies minimiert das Risiko von Übergangswiderständen, Überhitzung und letztendlich Geräteausfällen oder Brandgefahren. Ihre dreistöckige Ausführung ermöglicht eine intelligente und raumsparende Verdrahtung, ideal für Schaltschränke, Verteilerdosen und überall dort, wo Platz Mangelware ist.
Fortschrittliche Technologie für maximale Effizienz
Die Konstruktion der WAGO 2202-3201 ist auf maximale Effizienz und Benutzerfreundlichkeit ausgelegt. Die werkzeuglose Installation spart wertvolle Zeit bei der Montage. Einfach den abisolierten Leiter einführen, und die integrierte Federklemmtechnik sorgt für einen festen und zuverlässigen Kontakt. Das Gehäusematerial, typischerweise aus selbstverlöschendem und UV-beständigem Kunststoff (wie z.B. Polycarbonat), bietet hervorragende elektrische Isoliereigenschaften und Langlebigkeit. Die klare Kennzeichnung der Klemmen unterstützt eine systematische und fehlerfreie Verdrahtung, was die Fehlerquote reduziert und die Wartung erleichtert.
Vielseitige Einsatzmöglichkeiten
Diese spezielle Ausführung der WAGO 2202-3201 ist für die L/L/L-Konfiguration konzipiert, was sie ideal für die Verteilung vonphasenbeziehunslos geschalteten Leitern macht. Sie findet breite Anwendung in:
- Schaltschrankbau und Automatisierungstechnik
- Verteilerkästen im Industrie- und Gewerbebereich
- Modernisierung bestehender Elektroinstallationen
- Anschluss von Beleuchtungssystemen und Geräten
- Erstellung von komplexen Verdrahtungsstrukturen
Die Kompatibilität mit einem breiten Spektrum an Leiterquerschnitten (0,25 mm² bis 2,5 mm²) macht sie zu einer flexiblen Lösung für diverse elektrische Anforderungen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Modell | WAGO 2202-3201 |
| Anzahl der Potenzialstellen | 3 |
| Anschlussart | Federklemme (Käfigzugfeder) |
| Leiterquerschnitt (feindrähtig/eindrähtig) | 0,25 – 2,5 mm² |
| Nennspannung | Bis zu 400 V (abhängig von der genauen Umgebung und Normen) |
| Nennstrom | Bis zu 24 A (abhängig von der genauen Umgebung und Normen) |
| Farbe des Gehäuses | Grau (typisch) |
| Isolationsmaterial | Selbstverlöschendes Polycarbonat |
| Umgebungstemperatur (Betrieb) | Bis zu 85°C (dauerhaft) |
| Montageart | Direkte Montage auf Tragschiene (z.B. Hutschiene) oder durch Schraubbefestigung |
| Zertifizierungen | Entspricht relevanten EN-, IEC- und UL-Normen (bitte spezifische Produktzertifikate prüfen) |
Qualitative Vorteile der WAGO-Technologie
- Dauerhafte Zuverlässigkeit: Die Federklemmtechnik kompensiert thermische Ausdehnung und verhindert das Lockern von Verbindungen, was die Lebensdauer der elektrischen Anlage erhöht.
- Zeitersparnis bei der Installation: Werkzeuglose Montage reduziert den Installationsaufwand erheblich und beschleunigt Projekte.
- Kompakte Bauweise: Die Dreistock-Konfiguration ermöglicht eine effiziente Raumnutzung in engen Verteilerkästen und Schaltschränken.
- Hohe Sicherheit: Die Verwendung von hochwertigen, isolierenden und selbstverlöschenden Materialien minimiert Brandrisiken und schützt vor elektrischen Schlägen.
- Flexibilität: Geeignet für eine breite Palette von Leiterquerschnitten, was eine vielseitige Anwendung ermöglicht.
- Vibrationsfestigkeit: Ideal für Umgebungen mit starken Vibrationen, wo Schraubverbindungen versagen könnten.
- Einfache Wartung und Fehlersuche: Klare Struktur und einfache Handhabung erleichtern die Fehlersuche und spätere Modifikationen.
FAQ – Häufig gestellte Fragen zu WAGO 2202-3201 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, L/L/L
Was bedeutet die L/L/L-Konfiguration bei dieser Klemme?
Die L/L/L-Konfiguration bezieht sich auf die Art der Stromführung innerhalb der Klemme. Sie bedeutet, dass die drei Klemmenstellen dazu bestimmt sind, durchgeschleifte Leitungen der gleichen Phase oder des gleichen Potenzials miteinander zu verbinden. Dies ist typisch für Anwendungen, bei denen ein Strompfad aufgeteilt oder weitergeführt werden muss, ohne die Phasenlage zu ändern.
Für welche Leiterquerschnitte ist die WAGO 2202-3201 geeignet?
Diese spezifische Klemme ist für Leiterquerschnitte von Ø 0,25 mm² bis 2,5 mm² ausgelegt. Sie unterstützt sowohl massive als auch flexible Leiter, solange diese korrekt abisoliert sind. Es ist entscheidend, die zulässigen Leiterquerschnitte gemäß den Installationsvorschriften einzuhalten.
Ist die Installation der WAGO 2202-3201 auch für Laien möglich?
Obwohl die Installation der WAGO-Klemmen als sehr benutzerfreundlich gilt und werkzeuglos erfolgen kann, ist die Arbeit an elektrischen Anlagen grundsätzlich nur durch qualifiziertes Fachpersonal gestattet. Die korrekte Anwendung und die Einhaltung von Sicherheitsvorschriften sind unerlässlich, um Gefahren zu vermeiden.
Welche Vorteile bietet die Käfigzugfedertechnik gegenüber herkömmlichen Schraubklemmen?
Die Käfigzugfedertechnik von WAGO bietet eine konstante Klemmkraft, die sich nicht durch Temperaturschwankungen oder Vibrationen verändert. Schraubklemmen können sich mit der Zeit lockern, was zu Übergangswiderständen, Überhitzung und im schlimmsten Fall zu Bränden führen kann. Die Federklemme sorgt für eine dauerhaft sichere Verbindung.
Kann die WAGO 2202-3201 in feuchten Umgebungen eingesetzt werden?
Das Gehäusematerial ist zwar typischerweise aus robustem, selbstverlöschendem Polycarbonat gefertigt, das gute Isoliereigenschaften aufweist. Für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder direkter Nässe sollten jedoch immer die spezifischen IP-Schutzklassen der installierten Komponenten und der gesamten Installation beachtet und gegebenenfalls zusätzliche Schutzmaßnahmen getroffen werden.
Wie viele Verbindungen können gleichzeitig über die WAGO 2202-3201 hergestellt werden?
Die WAGO 2202-3201 ist eine Dreistock-Durchgangsklemme. Das bedeutet, sie verfügt über drei unabhängige Anschlussstellen, die zur Durchleitung oder Verteilung von Leitern genutzt werden können. Dies ermöglicht die Aufnahme und Weiterleitung von bis zu drei einzelnen Leitern.
Welche Nennspannung und welcher Nennstrom sind für diese Klemme spezifiziert?
Die Nennspannung liegt typischerweise bei bis zu 400 Volt, und der Nennstrom kann bis zu 24 Ampere betragen. Diese Werte sind jedoch stets im Kontext der geltenden Normen, der Umgebungsbedingungen und der verwendeten Leiterquerschnitte zu betrachten. Die genauen Spezifikationen des Herstellers sind maßgeblich.
