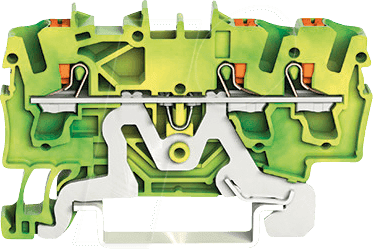

Sichere und effiziente Erdung mit der WAGO 2202-1307 Schutzleiterklemme
Die WAGO 2202-1307 3-Leiter-Schutzleiterklemme mit Drücker ist die optimale Lösung für alle, die eine zuverlässige und normgerechte Erdung ihrer elektrischen Installationen sicherstellen möchten. Speziell für Elektrofachkräfte, Haus- und Wohnungsbesitzer sowie Anlagenbauer konzipiert, löst diese Klemme das Problem der aufwendigen und fehleranfälligen Verdrahtung von Schutzleitern. Sie bietet eine sichere Verbindung, die den höchsten Sicherheitsstandards entspricht und gleichzeitig den Installationsaufwand signifikant reduziert.
Hervorragende Eigenschaften und überlegene Anwendungsvorteile
Die WAGO 2202-1307 zeichnet sich durch ihre innovative Technologie und durchdachte Konstruktion aus, die sie zur überlegenen Wahl gegenüber herkömmlichen Verbindungsmethoden macht. Standardlösungen erfordern oft zeitaufwendiges Schrauben und sind anfälliger für lockere Verbindungen, insbesondere bei Vibrationen. Die WAGO Klemme mit ihrem integrierten Drücker ermöglicht eine werkzeuglose und somit extrem schnelle sowie sichere Installation. Dies reduziert nicht nur die Arbeitszeit erheblich, sondern minimiert auch das Risiko von Verdrahtungsfehlern, was für die elektrische Sicherheit von größter Bedeutung ist.
Innovatives Verbindungssystem für maximale Sicherheit
Das Kernstück der WAGO 2202-1307 bildet das patentierte CAGE CLAMP® Verbindersystem. Dieses System garantiert eine sichere und dauerhaft zuverlässige elektrische Verbindung. Die Federkraft des Klemmelements sorgt für einen konstanten Anpressdruck auf den Leiter, unabhängig von Vibrationen oder Temperaturschwankungen. Dies verhindert ein Lockern der Verbindung über die Zeit und somit potenzielle Brandgefahren oder Systemausfälle. Die klar definierte Farbgebung in Grün-Gelb entspricht international anerkannten Normen für Schutzleiter und erleichtert die optische Überprüfung der korrekten Installation.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2202-1307 Schutzleiterklemme ist ein vielseitiges Produkt, das in einer breiten Palette von Anwendungen zum Einsatz kommt. Ihre robuste Bauweise und die hohe Zuverlässigkeit prädestinieren sie für:
- Verteilungsanlagen im Wohnungs- und Gewerbebau
- Schaltschrankbau und industrielle Automatisierung
- Erweiterung und Modernisierung bestehender Elektroinstallationen
- Anschluss von Geräten und Maschinen, bei denen eine zuverlässige Erdung unerlässlich ist
- Installation in Umgebungen mit erhöhten Vibrationsanforderungen
Die einfache Handhabung durch den integrierten Drücker ermöglicht auch ungeübten Anwendern eine schnelle und sichere Installation. Dies macht sie zu einer idealen Lösung sowohl für professionelle Elektriker als auch für ambitionierte Heimwerker, die Wert auf höchste Sicherheitsstandards legen.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2202-1307 3-Leiter-Schutzleiterklemme überzeugt durch ihre hochwertigen Materialien und die präzise Fertigung. Sie ist für Leiterquerschnitte von bis zu 2,5 mm2 ausgelegt und ermöglicht die sichere Verbindung von bis zu drei einzelnen Leitern. Die Gehäuse- und Klemmteile sind aus robusten, flammhemmenden Kunststoffen gefertigt, die auch unter extremen Bedingungen eine lange Lebensdauer und Betriebssicherheit gewährleisten. Die isolierende Eigenschaft der Werkstoffe schützt vor versehentlichem Kontakt und elektrischem Schlag.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2202-1307 – 3-Leiter-Schutzleiterklemme |
| Leiter-Typ | Massivleiter, mehrdrähtig und fein- / feinstdrähtig mit Aderendhülse |
| Maximaler Leiterquerschnitt | 2,5 mm2 |
| Anzahl der Leiter | 3 |
| Farbe | Grün-Gelb (gemäß DIN VDE 0100-559) |
| Anschlussart | Mit integriertem Drücker (werkzeuglos) |
| Klemmsystem | CAGE CLAMP® |
| Gehäusematerial | Hochwertiger, flammhemmender und isolierender Kunststoff |
| Nennspannung | Gemäß Zulassung (typischerweise 400V) |
| Nennstrom | Gemäß Zulassung (typischerweise 20A) |
| Schutzart | IP20 (Schutz gegen Fremdkörper >12,5mm und Berührung) |
| Umgebungstemperatur (Betrieb) | -60°C bis +85°C |
| Zulassungen | Konformität mit relevanten nationalen und internationalen Normen (z.B. EN 60998, UL, CSA) |
Nachhaltigkeit und Langlebigkeit
Die WAGO 2202-1307 ist ein Beispiel für langlebige und ressourcenschonende Produkte. Die verwendeten Materialien sind auf eine hohe Beständigkeit gegenüber Umwelteinflüssen ausgelegt, was eine lange Lebensdauer der Klemme garantiert. Durch die Reduzierung des Installationsaufwands und die Vermeidung von Nachbesserungen leistet sie zudem einen Beitrag zur Effizienzsteigerung und zur Minimierung von Abfall. Die zuverlässige elektrische Verbindung verhindert Energieverluste und trägt somit indirekt zur Energieeffizienz bei.
Die Vorteile der WAGO 2202-1307 auf einen Blick
- Werkzeuglose Installation: Der integrierte Drücker ermöglicht eine schnelle und einfache Montage ohne zusätzliches Werkzeug.
- Maximale Sicherheit: Das CAGE CLAMP® Verbindersystem sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung.
- Normkonformität: Die grün-gelbe Farbgebung und die Konstruktion entsprechen den geltenden Sicherheitsstandards für Schutzleiter.
- Hohe Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung gewährleisten eine lange Lebensdauer und Betriebssicherheit.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Installationen im Wohn-, Gewerbe- und Industriebereich.
- Reduzierung von Installationskosten: Die schnelle Montage senkt den Arbeitsaufwand und somit die Gesamtkosten der Installation.
- Fehlervermeidung: Die einfache und eindeutige Handhabung reduziert das Risiko von Verdrahtungsfehlern.
FAQ – Häufig gestellte Fragen zu WAGO 2202-1307 – 3-Leiter-Schutzleiterklemme, mit Drücker 2,5 mm2, grün-gelb
Was ist der Hauptvorteil der WAGO 2202-1307 gegenüber herkömmlichen Klemmen?
Der Hauptvorteil liegt in der werkzeuglosen Installation mittels des integrierten Drückers und dem CAGE CLAMP® System. Dies spart Zeit, reduziert das Risiko von Fehlern und gewährleistet eine dauerhaft sichere Verbindung, die nicht nachgezogen werden muss.
Für welche Leiterquerschnitte ist die WAGO 2202-1307 geeignet?
Die Klemme ist für Leiterquerschnitte bis zu 2,5 mm2 ausgelegt, sowohl für massive als auch für mehrdrähtige Leiter (mit oder ohne Aderendhülse).
Wie viele Schutzleiter kann ich mit einer WAGO 2202-1307 verbinden?
Mit dieser Klemme können bis zu drei Schutzleiter sicher miteinander verbunden werden.
Ist die WAGO 2202-1307 auch für den Einsatz in feuchten oder vibrierenden Umgebungen geeignet?
Ja, das CAGE CLAMP® System ist besonders vibrationsfest. Die hochwertigen Kunststoffe und die robuste Bauweise gewährleisten eine hohe Zuverlässigkeit auch unter widrigen Bedingungen, wobei die spezifische Schutzart (IP20) zu beachten ist.
Welche Normen erfüllt die WAGO 2202-1307?
Die Klemme erfüllt die relevanten nationalen und internationalen Normen für elektrische Verbindungen, einschließlich der DIN VDE 0100-559 für die Farbgebung von Schutzleitern sowie weiterer Zulassungen wie UL und CSA.
Kann ich die Klemme auch ohne Aderendhülse bei fein- / mehrdrähtigen Leitern verwenden?
Ja, das CAGE CLAMP® System ist so konzipiert, dass es auch fein- und mehrdrähtige Leiter ohne Aderendhülse sicher und zuverlässig klemmt. Die Verwendung von Aderendhülsen wird jedoch für eine optimale Verbindung bei mehrdrähtigen Leitern generell empfohlen, insbesondere bei kleineren Querschnitten.
Bietet WAGO auch Klemmen für höhere Leiterquerschnitte an?
Ja, WAGO bietet eine breite Palette von Klemmen für verschiedene Leiterquerschnitte und Anwendungsbereiche an. Die 2202-Serie ist speziell für die hier genannten Spezifikationen konzipiert, aber es existieren auch Lösungen für größere Querschnitte.
