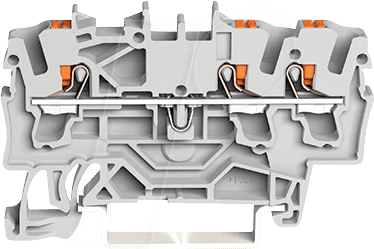

WAGO 2202-1301 – 3-Leiter-Durchgangsklemme: Effiziente und sichere Kabelverbindung für Profis
Die WAGO 2202-1301 3-Leiter-Durchgangsklemme mit Drücker und einer Kapazität für Leiter von 2,5 mm² in Grau ist die ultimative Lösung für Elektriker und Anlagenbauer, die eine schnelle, zuverlässige und sichere Verbindung von Drähten in Verteilerkästen, Schaltschränken und Anlagen benötigen. Sie löst das Problem zeitaufwendiger und potenziell fehleranfälliger Schraubverbindungen und bietet eine signifikant höhere Effizienz und Sicherheit.
Revolutionäre Verbindungstechnik: Der Vorteil der WAGO 2202-1301
Standard-Verbindungsmethoden, wie beispielsweise klassische Lüsterklemmen mit Schraubklemmen, erfordern präzises Anziehen der Schrauben, was Zeit kostet und das Risiko von Lockern über die Zeit birgt. Die WAGO 2202-1301 hingegen nutzt die bewährte und patentierte CAGE CLAMP®-Technologie, ergänzt durch praktische Drücker. Dies ermöglicht ein werkzeugloses Stecken von Einzel- und Mehrdrahtleitern, was die Installationszeit drastisch reduziert und gleichzeitig eine konstant hohe Klemmkraft über die gesamte Lebensdauer des Produkts gewährleistet. Die integrierten Drücker erlauben zudem ein einfaches und sicheres Lösen von Leitern, was Wartungsarbeiten erheblich vereinfacht.
Wesentliche Vorteile der WAGO 2202-1301
- Werkzeugloses Anschließen: Drückerbetätigung ermöglicht schnelles und müheloses Einführen und Fixieren von Leitern.
- Zeitsparende Installation: Signifikante Reduzierung der Montagezeit im Vergleich zu Schraubklemmen.
- Dauerhaft sichere Verbindung: Die CAGE CLAMP®-Federklemme sorgt für eine wartungsfreie und schwingungsfeste Verbindung.
- Hohe Flexibilität: Geeignet für eine Vielzahl von Anwendungen und Leiterarten innerhalb des definierten Querschnitts.
- Reduziertes Fehlerrisiko: Eliminiert das Risiko von Über- oder Unterdrehen von Schrauben und gewährleistet somit eine sichere elektrische Verbindung.
- Kompaktes Design: Ermöglicht eine platzsparende Verdrahtung in engen Einbausituationen.
- Hohe elektrische Leitfähigkeit: Geringer Übergangswiderstand für effiziente Stromübertragung.
Technologische Exzellenz und Materialgüte
Die WAGO 2202-1301 3-Leiter-Durchgangsklemme repräsentiert die Spitze der Verbindungstechnik. Das Gehäusematerial besteht aus einem hochwertigen, flammhemmenden Polyamid (PA 6.6), das nicht nur eine außergewöhnliche mechanische Stabilität und Langlebigkeit bietet, sondern auch höchste Sicherheitsstandards im Brandfall erfüllt. Die interne Klemmfeder, gefertigt aus rostfreiem Federstahl, garantiert eine konstant hohe Klemmkraft, die auch bei Temperaturschwankungen und Vibrationen nicht nachlässt. Die stromführenden Teile bestehen aus einer Kupferlegierung mit einer Oberflächenbehandlung, die Korrosion effektiv verhindert und eine optimale elektrische Leitfähigkeit sicherstellt. Diese Kombination aus robusten Materialien und intelligenter Konstruktion macht die WAGO 2202-1301 zu einer zuverlässigen Komponente in anspruchsvollen elektrischen Installationen.
Präzise Anwendungsmöglichkeiten
Die WAGO 2202-1301 ist prädestiniert für den Einsatz in einer breiten Palette von Umgebungen und Applikationen. Ihre Hauptanwendungsgebiete umfassen:
- Verteiler- und Anschlusskästen: Zur einfachen und sicheren Zusammenführung von Leitern verschiedener Stromkreise.
- Schaltschrankbau: Ermöglicht eine geordnete und effiziente Verdrahtung komplexer Steuerungs- und Automatisierungssysteme.
- Gebäudeinstallationen: Ob in der Hausinstallation, bei der Verlegung von Beleuchtungs- oder Energieversorgungskabeln, die Klemme bietet eine schnelle und sichere Lösung.
- Industrieanlagen: Geeignet für den Einsatz unter rauen Umgebungsbedingungen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
- DIY-Projekte: Auch ambitionierte Heimwerker profitieren von der einfachen Handhabung und der hohen Sicherheit der WAGO-Klemmen.
Die Grau-Färbung der Klemme dient der besseren Unterscheidbarkeit und Integration in bestehende Verdrahtungskonzepte, wo oft spezifische Farben für verschiedene Leiterfunktionen verwendet werden.
Produktdaten und Spezifikationen
| Eigenschaft | Detail |
|---|---|
| Produkttyp | 3-Leiter-Durchgangsklemme mit Drücker |
| Hersteller | WAGO |
| Modellnummer | 2202-1301 |
| Anzahl der Leiter | 3 |
| Max. Leiterquerschnitt (starr) | 2,5 mm² |
| Max. Leiterquerschnitt (flexibel) | 2,5 mm² |
| Anschlussart | CAGE CLAMP®-Federklemme |
| Betätigung | Drücker |
| Farbe | Grau |
| Nennspannung (IEC) | 400 V |
| Nennstrom (IEC) | 20 A |
| Abmessungen (L x B x H) | ca. 84,4 mm x 10,1 mm x 17,7 mm |
| Gehäusematerial | Flammhemmendes Polyamid (PA 6.6) |
| Leiteranschlussmaterial | Kupferlegierung, vernickelt oder verzinnt |
| Klemmfeder | Rostfreier Federstahl |
| Umgebungstemperatur (Dauerbetrieb) | Bis +85 °C |
| Zulassungen | VDE, UL, CSA, IECEx, ATEX (je nach spezifischer Variante und Anwendung) |
FAQ – Häufig gestellte Fragen zu WAGO 2202-1301 – 3-Leiter-Durchgangsklemme, mit Drücker 2,5 mm², grau
Kann ich mit der WAGO 2202-1301 auch flexible Leiter mit Litzenendhülse anschließen?
Ja, die WAGO 2202-1301 ist für den Anschluss von flexiblen Leitern bis 2,5 mm² ausgelegt. Bei Verwendung von Litzenendhülsen ist ein sicherer und zuverlässiger Anschluss gewährleistet, was besonders in industriellen Anwendungen mit Vibrationen von Vorteil ist.
Benötige ich spezielles Werkzeug für die Installation?
Nein, die Installation der WAGO 2202-1301 ist werkzeuglos. Die Leiter werden einfach in die dafür vorgesehenen Öffnungen eingeführt und durch den integrierten Drücker sicher fixiert. Zum Lösen des Leiters wird der Drücker betätigt.
Ist die Klemme auch für höhere Stromstärken oder Spannungen geeignet?
Die Nennspannung beträgt 400 V und der Nennstrom 20 A gemäß IEC-Norm. Für höhere Anforderungen sind spezifische WAGO-Klemmen mit entsprechenden Spezifikationen verfügbar. Es ist stets ratsam, die Klemmen gemäß den projektspezifischen Anforderungen und geltenden Normen auszuwählen.
Wie lange ist die Lebensdauer der WAGO 2202-1301 Klemme?
Dank der hochwertigen Materialien und der bewährten CAGE CLAMP®-Technologie ist die WAGO 2202-1301 für eine sehr lange Lebensdauer ausgelegt. Die federnde Klemmung sorgt für eine konstant hohe Kontaktkraft über viele Jahre hinweg, ohne dass ein Nachziehen erforderlich ist. Die genaue Lebensdauer kann je nach Einsatzbedingungen variieren, ist aber in der Regel auf die Lebensdauer der elektrischen Anlage ausgelegt.
Kann ich die Klemme auch im Außenbereich oder in feuchten Umgebungen einsetzen?
Die Standardausführung der WAGO 2202-1301 ist für den Einsatz in trockenen Innenräumen konzipiert. Für feuchte Umgebungen oder den Außeneinsatz sollten spezielle, entsprechend geschützte Varianten oder Gehäuselösungen in Betracht gezogen werden, die auf die spezifischen Umgebungsbedingungen abgestimmt sind.
Was bedeutet die grau-Färbung der Klemme?
Die Grau-Färbung ist primär eine optische Unterscheidungshilfe, die eine klare Zuordnung zu bestimmten Leitern oder Stromkreisen in einer Installation ermöglicht. In vielen Normen und Standards werden spezifische Farben für unterschiedliche Leiterfunktionen (z.B. Neutralleiter, Schutzleiter) verwendet, und Grau kann hierbei eine spezifische Bedeutung haben oder einfach zur optischen Gliederung beitragen.
Ist die WAGO 2202-1301 für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die Standardvariante der WAGO 2202-1301 ist nicht explizit für den Einsatz in explosionsgefährdeten Bereichen (Ex-Bereiche) zugelassen. Für solche Anwendungen sind spezielle WAGO-Klemmen mit entsprechenden Ex-Zulassungen (z.B. IECEx, ATEX) erforderlich.
