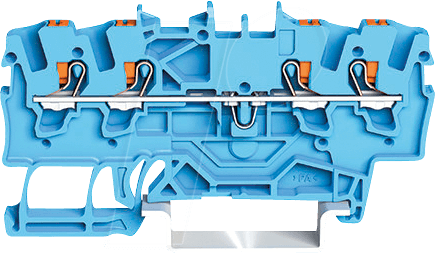

Optimale elektrische Verbindungen für anspruchsvolle Installationen: WAGO 2201-1401 – 4-Leiter-Durchgangsklemme mit Drücker
Sie suchen nach einer zuverlässigen und effizienten Lösung für die Verdrahtung komplexer Stromkreise, bei denen Präzision und Sicherheit oberste Priorität haben? Die WAGO 2201-1401 4-Leiter-Durchgangsklemme mit Drücker ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und versierte Heimwerker, die Wert auf schnelle Montage, hohe Stabilität und zukunftssichere Verbindungen legen. Diese innovative Klemme minimiert Verdrahtungsfehler und vereinfacht den Anschluss von bis zu vier flexiblen oder starren Leitern mit einem Querschnitt von 1,5 mm² in einem einzigen, kompakten Gehäuse.
Die überlegene WAGO-Technologie für Ihre Elektroinstallationen
WAGO steht für bahnbrechende Verbindungstechnik, die herkömmliche Methoden wie Löt- oder Schraubverbindungen in vielen Anwendungsbereichen übertrifft. Die 2201-1401 Serie setzt diese Tradition fort, indem sie eine zeitsparende und fehlerreduzierende Methode für Durchgangsverdrahtungen bietet. Der integrierte Betätigungsdrücker ermöglicht ein werkzeugloses Öffnen und Schließen der Klemme, was die Installation und spätere Änderungen erheblich vereinfacht. Im Gegensatz zu konventionellen Lüsterklemmen, die oft unsaubere und nachlassende Verbindungen aufweisen, garantiert die Federklemmentechnologie von WAGO eine dauerhaft sichere und vibrationsbeständige Verbindung. Dies ist entscheidend in Umgebungen mit mechanischen Belastungen oder Temperaturschwankungen.
Präzision und Sicherheit: Der Kern der WAGO 2201-1401
Die Konstruktion der WAGO 2201-1401 4-Leiter-Durchgangsklemme ist auf maximale Zuverlässigkeit ausgelegt. Jeder Anschluss ist individuell isoliert und geschützt, um Kurzschlüsse zu verhindern. Das klare Gehäusematerial ermöglicht eine visuelle Kontrolle der korrekt eingesteckten Leiter, ein Feature, das bei traditionellen Verbindungsarten oft fehlt. Die integrierte Zugentlastung sorgt dafür, dass die mechanische Belastung primär auf das Gehäuse und nicht auf die elektrischen Kontakte wirkt, was die Langlebigkeit der Installation erhöht.
Anwendungsbereiche, die von der WAGO 2201-1401 profitieren
Diese Durchgangsklemme ist prädestiniert für eine Vielzahl von Einsatzgebieten, wo saubere und platzsparende Verdrahtungen gefragt sind:
- Schaltschrankbau: Effiziente Verteilung von Leitern in engen Schaltanlagen.
- Verteilereinbau: Schneller und sicherer Anschluss von Steuerungs-, Signal- und Stromversorgungsleitungen.
- Industrielle Automatisierung: Zuverlässige Verbindungen in anspruchsvollen Umgebungen.
- Gebäudeinstallation: Einsatz in Verteilerdosen, Anschlusskästen und zur Erweiterung bestehender Netzwerke.
- Beleuchtungstechnik: Vereinfachte Verkabelung von Leuchten und Lichtsteuerungen.
- Prototypenbau und Laboranwendungen: Schnelle Anpassbarkeit und einfache Fehlerbehebung.
Technische Spezifikationen und Materialqualität
Die WAGO 2201-1401 zeichnet sich durch hochwertige Materialien und eine durchdachte Konstruktion aus, die eine lange Lebensdauer und höchste Sicherheit gewährleistet.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | 4-Leiter-Durchgangsklemme |
| Anschlussart | Federklemmen mit Betätigungsdrücker |
| Leiterquerschnitt (flexibel/starr) | 0,08 mm² bis 1,5 mm² |
| Anzahl der Anschlüsse | 4 |
| Nennspannung | 400 V |
| Nennstrom | 17,5 A |
| Farbe | Blau |
| Gehäusematerial | Halogenfreier, hochtemperaturbeständiger Kunststoff |
| Max. Betriebstemperatur | 105 °C (dauerhaft) |
| Schutzart | IP20 (bei korrektem Anschluss) |
| Zertifizierungen | VDE, UL, CSA und weitere internationale Normen für höchste Sicherheit |
Vorteile, die überzeugen
Die Entscheidung für die WAGO 2201-1401 4-Leiter-Durchgangsklemme bietet Ihnen zahlreiche Vorteile, die Ihre Arbeitsprozesse optimieren und die Qualität Ihrer Elektroinstallationen signifikant verbessern:
- Werkzeuglose Montage und Demontage: Der integrierte Drücker ermöglicht ein einfaches Öffnen und Schließen der Klemme, was die Installation und spätere Änderungen erheblich beschleunigt und vereinfacht.
- Zeitersparnis: Deutlich kürzere Verdrahtungszeiten im Vergleich zu traditionellen Methoden wie Schraubklemmen oder Lötverbindungen.
- Fehlerreduzierung: Die klare Struktur und die individuelle Isolierung jedes Anschlusses minimieren das Risiko von Verdrahtungsfehlern und Kurzschlüssen.
- Hohe Zuverlässigkeit und Sicherheit: Die bewährte Federklemmentechnologie von WAGO gewährleistet eine dauerhaft sichere, vibrationsbeständige und kontaktkorrosionsfreie Verbindung.
- Platzersparnis: Kompakte Bauweise ermöglicht dichtere Verdrahtungen in Schaltschränken und Anschlussdosen.
- Visuelle Kontrolle: Transparentes Gehäuse erlaubt die einfache Überprüfung, ob die Leiter korrekt und vollständig eingeführt sind.
- Vielseitigkeit: Geeignet für eine breite Palette von Leiterarten (starr, flexibel) und Querschnitten bis 1,5 mm².
- Langlebigkeit: Hochwertige, halogenfreie Kunststoffe und robuste Federkontakte sorgen für eine lange Lebensdauer, auch unter anspruchsvollen Bedingungen.
- Konformität mit Standards: Erfüllt höchste internationale Sicherheits- und Qualitätsstandards, was Ihnen zusätzliche Sicherheit gibt.
- Sauberes Erscheinungsbild: Ermöglicht eine ordentliche und professionelle Verdrahtung, die sowohl ästhetisch ansprechend als auch leicht zu warten ist.
Häufig gestellte Fragen zu WAGO 2201-1401 – 4-Leiter-Durchgangsklemme, mit Drücker
Kann ich die Klemme auch für Leiter mit Querschnitten unter 0,08 mm² oder über 1,5 mm² verwenden?
Nein, die WAGO 2201-1401 4-Leiter-Durchgangsklemme ist spezifisch für Leiter mit einem Querschnittsbereich von 0,08 mm² bis 1,5 mm² ausgelegt. Die Verwendung von Leitern außerhalb dieses Bereichs kann zu minderwertigen Verbindungen, Beschädigungen der Klemme oder Sicherheitsrisiken führen. Bitte halten Sie sich strikt an die angegebenen Spezifikationen.
Ist der Betätigungsdrücker für die normale Verdrahtung notwendig oder kann die Klemme auch ohne Werkzeug geöffnet werden?
Der Betätigungsdrücker ist ein integraler Bestandteil der Klemme und dient zum werkzeuglosen Öffnen der Federklemmen. Er ist nicht nur für die Montage, sondern auch für eventuelle spätere Änderungen oder Fehlerbehebungen vorgesehen. Die Klemme ist so konzipiert, dass sie sich mit diesem Drücker sicher öffnen und schließen lässt.
Welche Art von Leitern kann ich mit dieser Klemme verbinden?
Die WAGO 2201-1401 ist für die Verbindung von sowohl flexiblen als auch starren Leitern mit einem Querschnitt von 0,08 mm² bis 1,5 mm² geeignet. Dies gewährleistet eine hohe Flexibilität bei der Auswahl der zu verbindenden Kabeltypen.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2201-1401 ist für allgemeine Elektroinstallationen konzipiert und verfügt über eine Schutzart von IP20. Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle ATEX-zertifizierte Produkte erforderlich. Bitte konsultieren Sie für solche Anwendungen unser spezialisiertes Sortiment.
Wie lange ist die Lebensdauer der Federklemmenverbindung?
Die Federklemmenverbindungen von WAGO sind für eine extrem lange Lebensdauer ausgelegt. Unter normalen Betriebsbedingungen und bei korrekter Anwendung können sie Jahrzehnte halten. Die hohe Rückstellkraft der Feder und die gleichbleibende Kontaktkraft sorgen für eine dauerhaft zuverlässige elektrische Verbindung, die nicht wie bei Schraubklemmen nachlässt.
Kann ich diese Klemme auch in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen einsetzen?
Die Klemme ist aus hochtemperaturbeständigem, halogenfreiem Kunststoff gefertigt und bis zu 105 °C dauerhaft einsetzbar. Für Umgebungen mit extrem hoher Luftfeuchtigkeit oder anderen spezifischen Umwelteinflüssen sollten Sie jedoch die detaillierten technischen Datenblätter oder unsere technischen Berater konsultieren, um die Eignung für Ihre spezielle Anwendung sicherzustellen.
Worin unterscheidet sich die WAGO 2201-1401 von einer Standard-Lüsterklemme?
Der Hauptunterschied liegt in der Verbindungstechnologie. Während Lüsterklemmen auf Schraubverbindungen basieren, die sich mit der Zeit lockern und Korrosion unterliegen können, verwendet die WAGO 2201-1401 eine Federklemmentechnologie. Diese sorgt für eine konstante, vibrationssichere Verbindung ohne Nachziehen und bietet eine deutlich höhere Zuverlässigkeit, geringere Übergangswiderstände und eine einfachere, schnellere Montage.
