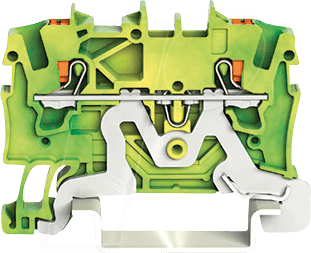

Optimale Sicherheit und einfache Installation: Die WAGO 2201-1207 2-Leiter-Schutzleiterklemme
Die WAGO 2201-1207 2-Leiter-Schutzleiterklemme mit Drücker für 1,5 mm² Leiterquerschnitt in Grün-Gelb ist die ideale Lösung für Elektriker, Planer und Heimwerker, die eine sichere und normkonforme Erdung von elektrischen Anlagen gewährleisten müssen. Sie adressiert die Notwendigkeit einer zuverlässigen Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat und gleichzeitig die Installation vereinfacht, was gerade bei komplexen Installationen oder in engen Verteilerkästen von entscheidender Bedeutung ist.
Wichtige Vorteile der WAGO 2201-1207 Schutzleiterklemme
Die WAGO 2201-1207 hebt sich durch ihre innovative Technologie und bewährte Zuverlässigkeit von herkömmlichen Verbindungsmethoden ab. Sie bietet eine Reihe von Vorteilen, die sie zur überlegenen Wahl machen:
- Schnelle und werkzeuglose Verdrahtung: Dank des integrierten Drückermechanismus ist das Einführen und Sichern des Leiters unkompliziert und zeitsparend. Dies reduziert Montagefehler und beschleunigt den Installationsprozess erheblich.
- Sichere und dauerhafte Verbindung: Die Käfigzugfederklemme garantiert einen festen und vibrationsresistenten Kontakt, der über die Lebensdauer der Anlage hinweg konstant bleibt. Ein Nachziehen der Verbindungen entfällt, was Wartungsaufwand minimiert.
- Normkonformität und Sicherheit: Die Klemme erfüllt höchste Sicherheitsstandards und ist für den Einsatz als Schutzleiter (PE) in vielen Anwendungen zugelassen. Die deutliche Grün-Gelbe Farbgebung entspricht den international anerkannten Kennzeichnungen für Schutzleiter.
- Hohe elektrische Leitfähigkeit: Das Material und die Konstruktion sind auf eine optimale Stromübertragung ausgelegt, was Spannungsabfälle minimiert und die Effizienz der Anlage erhöht.
- Kompakte Bauform: Die platzsparende Konstruktion ermöglicht eine hohe Verdrahtungsdichte, was besonders in kleinen Verteilerkästen oder bei der Nachrüstung von Anlagen von Vorteil ist.
- Flexibilität bei der Leiterauswahl: Geeignet für massive und feindrähtige Leiter mit einer Ader-Querschnittsfläche von 1,5 mm², was eine breite Anwendbarkeit gewährleistet.
Technische Spezifikationen und Anwendungsgebiete
Die WAGO 2201-1207 Schutzleiterklemme ist ein Präzisionswerkzeug für die elektrische Installationstechnik. Ihre Konstruktion und die verwendeten Materialien sind auf Langlebigkeit und höchste elektrische Performance ausgelegt. Sie findet Anwendung in verschiedensten Bereichen der Gebäudetechnik, im Schaltschrankbau, in der Maschinen- und Anlagenverkabelung sowie in der Haustechnik. Die Klemme ermöglicht die einfache und sichere Erdung von Geräten und Systemen, um Personen- und Sachschäden im Fehlerfall zu vermeiden.
Wichtige Produktmerkmale im Überblick
Die folgende Tabelle fasst die wesentlichen Eigenschaften der WAGO 2201-1207 2-Leiter-Schutzleiterklemme zusammen und hebt ihre qualitativen Merkmale hervor.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Produktbezeichnung | 2-Leiter-Schutzleiterklemme |
| Modellnummer | 2201-1207 |
| Anschlussart | Federklemme (Käfigzug) mit Drücker |
| Maximaler Leiterquerschnitt | 1,5 mm² |
| Leitertyp | Massivleiter, Feindrähtiger Leiter mit Aderendhülse |
| Farbe | Grün-Gelb (Schutzleiterkennzeichnung) |
| Anzahl Leiter pro Anschluss | 1 |
| Anzahl Anschlüsse | 2 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 20 A |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA 6.6), der für seine ausgezeichneten dielektrischen Eigenschaften und mechanische Stabilität bekannt ist. |
| Federkontaktmaterial | Vergüteter Edelstahl, der für hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit sorgt. |
| Umgebungstemperatur (Betrieb) | -40°C bis +85°C. Diese breite Spanne garantiert zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen. |
| Befestigungsart | Geeignet für die Montage auf DIN-Schienen (35 mm) oder direkt auf der Montageplatte. |
| Konformität | Erfüllt relevante Normen wie EN 60947-7-2 und VDE 0606-1 für Schutzleiterklemmen. |
| Design-Merkmale | Kompakte Bauweise, integrierte Beschriftungsflächen für klare Kennzeichnung, einfache Handhabung durch frontalen Drücker. |
Installation und Anwendungstipps
Die Installation der WAGO 2201-1207 Schutzleiterklemme ist denkbar einfach und erfordert kein Spezialwerkzeug. Zuerst wird die Isolierung des Grün-Gelben Schutzleiters auf die für den Anschluss vorgesehene Länge abisoliert. Anschließend wird der abisolierte Leiter durch einfaches Einführen in die Anschlussöffnung mit dem integrierten Drücker fixiert. Der Drücker rastet hörbar ein und signalisiert eine sichere Verbindung. Für feindrähtige Leiter ist die Verwendung von Aderendhülsen gemäß den Installationsvorschriften dringend empfohlen. Die Klemme ermöglicht die Aufnahme von bis zu zwei separaten Schutzleitern, was eine flexible Verdrahtung in Verteilern und Anschlusskästen erlaubt. Die Kennzeichnung ist durch die markante Grün-Gelbe Farbe eindeutig und erfüllt die gesetzlichen Anforderungen für Schutzleiter.
FAQ – Häufig gestellte Fragen zu WAGO 2201-1207 – 2-Leiter-Schutzleiterklemme, mit Drücker 1,5 mm2, grün-gelb
Wie wird die WAGO 2201-1207 Klemme korrekt angeschlossen?
Die Anschluss erfolgt werkzeuglos. Entfernen Sie die Isolierung des Grün-Gelben Schutzleiters auf die erforderliche Länge (ca. 8-10 mm). Führen Sie den abisolierten Leiter einfach in die Anschlussöffnung ein. Der integrierte Drücker wird dabei nach unten gedrückt und gibt die Klemme frei. Sobald der Leiter vollständig eingeführt ist, lassen Sie den Drücker los. Ein spürbares Klicken bestätigt die sichere Fixierung des Leiters.
Ist die WAGO 2201-1207 Klemme auch für feindrähtige Leiter geeignet?
Ja, die Klemme ist für feindrähtige Leiter mit einem Querschnitt von 1,5 mm² ausgelegt. Bei der Verwendung von feindrähtigen Leitern ist jedoch die Verwendung von passenden Aderendhülsen zwingend erforderlich, um einen sicheren und dauerhaften Kontakt zu gewährleisten und ein Ausfransen der Litzen zu verhindern. Die Aderendhülse wird vor dem Einführen des Leiters in die Anschlussöffnung aufgepresst.
Welche maximale Strombelastbarkeit hat die Klemme?
Die WAGO 2201-1207 Schutzleiterklemme ist für eine Bemessungsspannung von 400 V und einen Bemessungsstrom von 20 A ausgelegt. Dies deckt die Anforderungen der meisten üblichen Elektroinstallationen ab.
Worauf bezieht sich die grün-gelbe Farbgebung?
Die grün-gelbe Farbgebung ist die international standardisierte Kennzeichnung für Schutzleiter (PE) und dient der eindeutigen Identifizierung der Schutzverbindung in elektrischen Anlagen. Diese Farbgebung ist unerlässlich für die Sicherheit und die Einhaltung von Installationsnormen.
Kann die Klemme auch in Umgebungen mit hohen Temperaturen eingesetzt werden?
Ja, die Klemme ist für einen weiten Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Das verwendete Gehäusematerial ist hitzebeständig und flammhemmend, was einen sicheren Einsatz auch unter thermisch anspruchsvollen Bedingungen ermöglicht.
Wie unterscheidet sich die WAGO 2201-1207 von anderen Verbindungsklemmen für Schutzleiter?
Der Hauptunterschied liegt in der patentierten Käfigzugfeder-Anschlusstechnik mit dem integrierten Drücker. Diese Technologie ermöglicht eine schnelle, werkzeuglose und dauerhaft sichere Verbindung, die im Vergleich zu Schraubklemmen eine höhere Vibrationsfestigkeit aufweist und ein Nachziehen überflüssig macht. Die Farbgebung und die spezifischen Zulassungen für Schutzleiter machen sie zudem eindeutig für diesen Einsatzzweck.
Ist die Klemme für den Einsatz in feuchten Umgebungen geeignet?
Obwohl die Klemme aus hochwertigen, korrosionsbeständigen Materialien gefertigt ist, ist sie nicht speziell für den Einsatz in permanent feuchten Umgebungen oder für den direkten Kontakt mit Wasser konzipiert. Bei Installationen in Feuchträumen sind zusätzliche Schutzmaßnahmen gemäß den geltenden Installationsvorschriften zu treffen.
