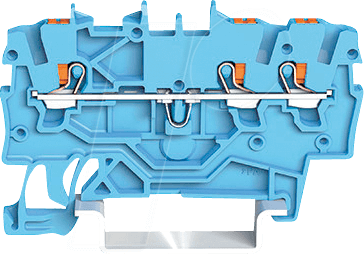

Optimale Leitungsverbindungen mit der WAGO 2200-1304: Die smarte 3-Leiter-Durchgangsklemme
Suchen Sie nach einer zuverlässigen und schnellen Lösung für die elektrische Verdrahtung von Installationen im Wohn- und Gewerbebereich? Die WAGO 2200-1304 – eine 3-Leiter-Durchgangsklemme mit integriertem Drücker – wurde entwickelt, um die Installation von Kabeln bis zu 1 mm² erheblich zu vereinfachen und gleichzeitig höchste Sicherheitsstandards zu gewährleisten. Diese Klemme ist die ideale Wahl für Elektrofachkräfte, die eine zeiteffiziente und fehlerfreie Verbindungstechnik ohne Werkzeug suchen.
Überlegene Verbindungstechnik: Warum WAGO?
Die WAGO 2200-1304 hebt sich von herkömmlichen Verbindungsmethoden durch ihre innovative Käfigzugfeder-Klemme und die integrierte Drücker-Technologie ab. Während Schraubklemmen anfällig für Vibrationen und nachträgliches Nachziehen sind, bietet die WAGO-Klemme eine dauerhaft sichere und wartungsfreie Verbindung. Der integrierte Drücker ermöglicht zudem ein schnelles und einfaches Einführen und Lösen der Leiter, was den Installationsprozess beschleunigt und das Risiko von Verdrahtungsfehlern minimiert. Die blaue Farbgebung erleichtert die optische Unterscheidung und trägt zur klaren Kennzeichnung von Stromkreisen bei.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2200-1304 ist ein vielseitiges Bauteil für eine breite Palette von Elektroinstallationen. Ihre kompakte Bauform und die einfache Handhabung prädestinieren sie für den Einsatz in:
- Wohngebäuden: Anschluss von Leuchten, Steckdosen und Schaltern.
- Gewerbeimmobilien: Verlegung von Leitungen in Büros, Geschäften und öffentlichen Einrichtungen.
- Industriellen Anwendungen: Verbindung von Steuerleitungen und geringstromtechnischen Anwendungen.
- Verteilerkästen: Schnelle und sichere Montage von Leitern.
- Smart Home Integrationen: Zuverlässige Verdrahtung von Sensoren und Aktoren.
Die Durchgangsklemme ermöglicht eine serielle Verschaltung von bis zu drei Leitern, was sie für die Verteilung von Strom in komplexen Systemen unverzichtbar macht.
Innovative Technologie für einfache Installation
Das Herzstück der WAGO 2200-1304 ist die bewährte CAGE CLAMP®-Anschlusstechnik von WAGO. Diese Technologie gewährleistet einen zuverlässigen und elektrisch leitfähigen Kontakt zwischen Leiter und Klemme. Der integrierte Drücker revolutioniert die Installation:
- Werkzeuglose Montage: Leiter einführen, fertig. Kein Schraubendreher nötig.
- Schnelles Lösen: Einfach den Drücker betätigen, um den Leiter zu entriegeln.
- Hohe Vibrationsfestigkeit: Die federnde Klemmung sorgt für eine dauerhaft sichere Verbindung, die sich nicht von selbst löst.
- Reduzierte Fehlerquote: Klare Handhabung minimiert das Risiko von Kurzschlüssen oder losen Verbindungen.
- Platzsparendes Design: Die kompakte Bauform ermöglicht eine hohe Packungsdichte in Installationsdosen und Schaltschränken.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2200-1304 steht für höchste Qualität und Zuverlässigkeit. Die technische Auslegung ist auf Langlebigkeit und maximale Leistung ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | 3-Leiter-Durchgangsklemme mit Drücker |
| Artikelnummer | 2200-1304 |
| Farbe | Blau |
| Leiterquerschnitt (massiv) | 0,5 mm² – 1 mm² |
| Leiterquerschnitt (feinadrig mit Aderendhülse) | 0,5 mm² – 1 mm² |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Anzahl der Anschlüsse | 3 |
| Klemmenart | CAGE CLAMP® mit Drücker |
| Gehäusematerial | Flammhemmendes Polyamid (PA 6.6) |
| Betriebstemperatur (Dauerbetrieb) | Bis zu +85 °C |
| Schutzart (bei sachgemäßer Installation) | IP20 |
| Zulassungen | VDE, UL, IECEx, ATEX |
| Abmessungen (LxBxH) | ca. 34 mm x 15,7 mm x 18,3 mm |
| Sicherheitsmerkmale | Hervorragende elektrische Leitfähigkeit, mechanische Stabilität, Beständigkeit gegen chemische Einflüsse. Die blaue Farbgebung ermöglicht eine einfache Identifizierung des neutralen oder des Erdleiters, je nach Anwendung. |
| Installationseffizienz | Deutlich reduzierte Installationszeit im Vergleich zu herkömmlichen Methoden. Wartungsfrei und langlebig. |
Material und Design für maximale Sicherheit
Die Gehäuse der WAGO 2200-1304 sind aus hochwertigem, flammhemmendem Polyamid (PA 6.6) gefertigt. Dieses Material zeichnet sich durch seine hohe mechanische Festigkeit, exzellente elektrische Isoliereigenschaften und Beständigkeit gegenüber Umwelteinflüssen aus. Die blaue Farbgebung ist nicht nur optisch ansprechend, sondern dient auch der klaren Kennzeichnung und erleichtert die Einhaltung von Verdrahtungsstandards, was besonders in komplexen Installationen von Bedeutung ist. Die kompakte Bauform ermöglicht eine hohe Dichte der Verdrahtung auf kleinstem Raum, was in modernen Elektroinstallationen, wo Platz oft Mangelware ist, einen erheblichen Vorteil darstellt.
Zukunftssichere Verdrahtung mit WAGO
In einer Welt, in der elektrische Anlagen immer komplexer werden und die Anforderungen an Sicherheit und Effizienz steigen, ist die Wahl der richtigen Verbindungstechnik entscheidend. Die WAGO 2200-1304 bietet eine zukunftssichere Lösung, die den Installationsprozess nicht nur vereinfacht, sondern auch die Zuverlässigkeit und Langlebigkeit Ihrer elektrischen Installationen nachhaltig verbessert. Die Investition in WAGO-Produkte ist eine Investition in Sicherheit, Effizienz und zukunftsfähige Elektrotechnik.
FAQ – Häufig gestellte Fragen zu WAGO 2200-1304 – 3-Leiter-Durchgangsklemme, mit Drücker 1 mm², blau
Welche Leiterquerschnitte können mit der WAGO 2200-1304 verbunden werden?
Die WAGO 2200-1304 ist für massive und feinadrige Leiter mit einer Querschnittsgröße von 0,5 mm² bis maximal 1 mm² ausgelegt. Bei feinadrigen Leitern ist die Verwendung von Aderendhülsen empfohlen.
Ist die Installation der WAGO 2200-1304 werkzeuglos möglich?
Ja, die Installation ist vollständig werkzeuglos möglich. Die Leiter werden einfach in die dafür vorgesehenen Öffnungen gesteckt, und die integrierte Käfigzugfeder-Klemme mit Drücker sorgt für einen sicheren Kontakt.
Wie löse ich einen Leiter aus der Klemme?
Zum Lösen des Leiters betätigen Sie einfach den integrierten Drücker der Klemme. Dies entriegelt die Käfigzugfeder und ermöglicht ein leichtes Herausziehen des Leiters.
Für welche Spannungen und Ströme ist die WAGO 2200-1304 zugelassen?
Die Klemme ist für eine Nennspannung von 400 V und eine Nennstromstärke von 16 A zugelassen, was sie für eine Vielzahl von Standardanwendungen im Elektroinstallationsbereich geeignet macht.
Ist die blaue Farbe der Klemme nur eine Design-Wahl oder hat sie eine Funktion?
Die blaue Farbe dient der Kennzeichnung und erleichtert die optische Unterscheidung der angeschlossenen Leiter, was zur Einhaltung von Verdrahtungsstandards und zur Vermeidung von Fehlern beiträgt. In vielen Installationen wird Blau für den Neutralleiter oder den Erdleiter verwendet.
Welche Vorteile bietet die WAGO 2200-1304 gegenüber herkömmlichen Schraubklemmen?
Die WAGO 2200-1304 bietet Vorteile wie werkzeuglose Installation, dauerhaft sichere Verbindungen ohne Nachziehen, hohe Vibrationsfestigkeit und eine deutlich reduzierte Installationszeit. Dies minimiert das Risiko von Verbindungsproblemen und erhöht die Effizienz.
Ist diese Klemme für den Einsatz in Feuchträumen oder im Außenbereich geeignet?
Die Klemme hat die Schutzart IP20, was bedeutet, dass sie vor festen Fremdkörpern größer als 12,5 mm geschützt ist, aber nicht gegen Wasser. Für Feuchträume oder den Außenbereich sind spezielle, höher geschützte Verbindungslösungen erforderlich.
