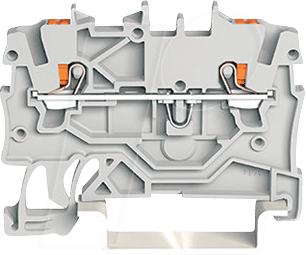

WAGO 2200-1201 – 2-Leiter-Durchgangsklemme mit Drücker: Die professionelle Verbindungslösung für Elektrofachbetriebe und anspruchsvolle Heimwerker
Die WAGO 2200-1201 – 2-Leiter-Durchgangsklemme mit Drücker ist die ideale Lösung für alle, die eine sichere, schnelle und zuverlässige elektrische Verbindung von Einzelleitern mit einem Querschnitt von bis zu 1 mm² benötigen. Ob in der Gebäudeinstallation, im Schaltschrankbau oder bei der Reparatur von Elektrogeräten – diese Klemme vereinfacht den Verdrahtungsprozess signifikant und minimiert das Risiko von Fehlern.
Überlegene Technologie für maximale Effizienz und Sicherheit
Im Vergleich zu herkömmlichen Verbindungsmethoden wie Lüsterklemmen oder Lötverbindungen bietet die WAGO 2200-1201 entscheidende Vorteile. Die integrierte Steckklemmtechnologie mit federbelasteten Kontakten ermöglicht eine werkzeuglose Montage und Demontage. Dies spart nicht nur wertvolle Zeit auf der Baustelle oder im Werkstattalltag, sondern gewährleistet auch eine dauerhaft sichere und vibrationsbeständige Verbindung, die sich nicht von selbst löst. Die Verwendung hochwertiger Materialien und die präzise Fertigung garantieren eine lange Lebensdauer und optimale elektrische Eigenschaften.
Innovative Details der WAGO 2200-1201
Diese Durchgangsklemme zeichnet sich durch ihre durchdachte Konstruktion aus. Der integrierte Drücker ermöglicht ein einfaches Öffnen des Klemmraums, um den Leiter einzuführen oder zu entnehmen, ohne dass ein zusätzliches Werkzeug benötigt wird. Dies ist besonders vorteilhaft bei beengten Platzverhältnissen oder wenn wiederholte Anpassungen erforderlich sind. Die kompakte Bauform und die Möglichkeit, mehrere Klemmen nebeneinander zu montieren, maximieren die Flexibilität bei der Installation.
Anwendungsbereiche und Vorteile im Detail
- Schnelle und Werkzeuglose Installation: Der integrierte Drücker erlaubt das einfache Einstecken und Entfernen von Leitern ohne Werkzeug.
- Sichere und Dauerhafte Verbindung: Die bewährte WAGO-Steckklemmtechnologie sorgt für eine vibrationsfeste und zugfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Platzsparende Bauform: Kompakte Abmessungen ermöglichen eine effiziente Nutzung des verfügbaren Raums, insbesondere in Verteilerkästen und Schaltschränken.
- Hohe elektrische Leitfähigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet die Klemme minimale Übergangswiderstände für eine effiziente Stromübertragung.
- Vielseitigkeit für diverse Anwendungen: Ideal für den Einsatz in der Haus- und Gebäudetechnik, im Modellbau, bei Reparaturen von Elektrogeräten und in vielen weiteren Bereichen, wo flexible und zuverlässige Verbindungen gefragt sind.
- Fehlervermeidung: Die klare Struktur und die einfache Handhabung minimieren das Risiko von Verdrahtungsfehlern, was die Sicherheit und Effizienz erhöht.
- Wiederverwendbarkeit: Die Möglichkeit der werkzeuglosen Demontage erlaubt eine problemlose Umgestaltung von Verdrahtungen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | 2-Leiter-Durchgangsklemme |
| Hersteller | WAGO |
| Modellbezeichnung | 2200-1201 |
| Leiterquerschnitt (Einleiter) | 0,08 mm² – 1 mm² |
| Leiterquerschnitt (Mehrleiter flexibel) | 0,08 mm² – 1 mm² |
| Anzahl der Leiter | 2 |
| Anschlussart | Federkraftklemme (Cage Clamp®) |
| Farbe | Grau |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 13,5 A |
| Isolationsmaterial | Hochleistungs-Kunststoff (Flammhemmend nach UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung, vernickelt |
| Betriebstemperatur | -60 °C bis +85 °C |
| Abmessungen (L x B x H) | Ca. 20,5 mm x 13,4 mm x 15,4 mm (variiert je nach Montageart) |
| Montageart | Tragschienenmontage (optional mit Adapter), Klemmleiste |
Die WAGO 2200-1201 im Detail: Konstruktion und Anwendungsphilosophie
Die WAGO 2200-1201 repräsentiert die konsequente Weiterentwicklung der bewährten WAGO-Verbindungstechnik. Der Kern des Systems ist die Cage Clamp®-Verbindung, eine patentierte Federkraftklemme, die eine zuverlässige elektrische Verbindung sicherstellt. Hierbei wird der blanke Leiter durch eine gezielte Federkraft gegen eine Kontaktfeder gedrückt. Diese Kraft bleibt über die Zeit konstant, selbst bei Temperaturschwankungen und Vibrationen, was eine permanente und sichere Verbindung garantiert. Der integrierte Drücker ist eine wesentliche Neuerung im Vergleich zu älteren WAGO-Klemmenmodellen, die oft ein Werkzeug zum Öffnen des Klemmraums benötigten. Dieses Detail erhöht die Ergonomie und Geschwindigkeit bei der Installation erheblich. Die Klemme ist für die Aufnahme von zwei Leitern ausgelegt, was sie zu einer idealen Durchgangsklemme für einfache Verdrahtungsszenarien macht. Die graue Farbgebung ist typisch für viele Komponenten in der Elektrotechnik und ermöglicht eine klare Kennzeichnung im Schaltschrank oder Verteiler.
Materialien und deren Bedeutung für die Langlebigkeit und Sicherheit
Die Auswahl der Materialien ist entscheidend für die Zuverlässigkeit und Sicherheit elektrischer Komponenten. Bei der WAGO 2200-1201 kommen ausschließlich hochwertige Werkstoffe zum Einsatz. Das Gehäuse besteht aus einem robusten, flammhemmenden Kunststoff, der nach UL 94 V-0 zertifiziert ist. Diese Klassifizierung bedeutet, dass das Material im Brandfall nur langsam und selbstverlöschend brennt, was einen wichtigen Beitrag zur Brandsicherheit leistet. Die innere Kontaktfeder und der Klemmbügel sind aus einer korrosionsbeständigen Kupferlegierung gefertigt, die mit einer hochleitfähigen Nickelschicht überzogen ist. Diese Oberflächenbehandlung verhindert Oxidation und gewährleistet einen geringen Übergangswiderstand über die gesamte Lebensdauer der Klemme. Die Federn selbst sind aus speziellem Federstahl gefertigt, der seine Spannkraft auch nach vielen Öffnungs- und Schließzyklen beibehält.
Installation und Montage: Einfachheit trifft Professionalität
Die Installation der WAGO 2200-1201 ist bemerkenswert einfach und erfordert keine speziellen Vorkenntnisse oder Werkzeuge. Zunächst wird der Leiter (bei Bedarf mit einem Abisolierwerkzeug auf die korrekte Länge abisoliert) in den Klemmraum eingeführt. Die vor-verfederte Klemmstelle nimmt den Leiter auf. Bei der 2200-Serie mit Drücker wird der Leiter einfach bis zum Anschlag eingeschoben. Sobald der Leiter korrekt sitzt, ist die Verbindung hergestellt und sofort belastbar. Zum Lösen der Verbindung wird der integrierte Drücker mit einem Finger oder einem geeigneten, nicht leitenden Werkzeug nach unten gedrückt, wodurch sich die Klemmkraft löst und der Leiter entnommen werden kann. Die Klemmen können entweder direkt auf einer Tragschiene montiert werden (oft über entsprechende Montageadapter oder integrierte Befestigungspunkte) oder in spezifische Klemmleisten eingesetzt werden, was eine organisierte und übersichtliche Verdrahtung ermöglicht.
Einsatzgebiete für die WAGO 2200-1201
Die WAGO 2200-1201 ist ein wahres Multitalent und findet in zahlreichen Anwendungsbereichen Einsatz:
- Gebäudeinstallation: In Verteilerkästen zur Verbindung von Anschlussleitungen, zur Erweiterung bestehender Stromkreise oder bei der Installation von Beleuchtungssystemen.
- Schaltschrankbau: Zur Verdrahtung von Steuerungs-, Mess- und Regelungstechnik. Die kompakte Bauform und die sichere Verbindung sind hier von unschätzbarem Wert.
- Geräteanschlüsse: Bei der Reparatur oder dem Umbau von Elektrogeräten, wo eine schnelle und sichere Leitungsverbindung erforderlich ist.
- Modellbau und Hobby: Für alle, die komplexe elektrische Schaltungen im Modellbau (z.B. Eisenbahnanlagen, ferngesteuerte Fahrzeuge) aufbauen und dabei Wert auf Zuverlässigkeit legen.
- Provisorische Installationen: Wo Flexibilität und schnelle Änderungen gefragt sind, bietet die WAGO-Klemme die nötige Anpassungsfähigkeit.
FAQ – Häufig gestellte Fragen zu WAGO 2200-1201 – 2-Leiter-Durchgangsklemme, mit Drücker 1 mm², grau
Kann ich die Klemme auch für Aluminiumleiter verwenden?
Nein, die WAGO 2200-1201 ist ausschließlich für Kupferleiter konzipiert. Die Verwendung von Aluminiumleitern erfordert spezielle Klemmen mit entsprechenden Kontakten und Schutzmitteln zur Vermeidung von Oxidation und elektrochemischer Korrosion.
Wie lange hält die Federkraft der Klemme?
Die Cage Clamp®-Federtechnologie von WAGO ist auf eine extrem lange Lebensdauer ausgelegt. Unter normalen Betriebsbedingungen und bei Einhaltung der technischen Spezifikationen kann von einer Lebensdauer von mehreren Jahrzehnten ausgegangen werden. Die Federkraft bleibt über die Zeit konstant.
Welche maximale Strombelastbarkeit hat die Klemme?
Die WAGO 2200-1201 hat eine Bemessungsstromstärke von 13,5 A. Es ist wichtig, die maximale Belastbarkeit der Klemme nicht zu überschreiten, um eine sichere und zuverlässige Funktion zu gewährleisten.
Ist die Klemme für den Außeneinsatz geeignet?
Die Klemme ist für den Einsatz in trockenen Innenräumen konzipiert. Für den Außeneinsatz oder in Umgebungen mit hoher Luftfeuchtigkeit oder Staubentwicklung sind spezielle, entsprechend geschützte Produkte erforderlich.
Wie löse ich den integrierten Drücker?
Der Drücker wird einfach mit einem Finger oder einem geeigneten, nicht leitenden Werkzeug (z.B. Schraubendrehergriff) nach unten gedrückt. Dadurch wird die Klemmkraft gelöst und der Leiter kann entnommen werden.
Kann ich mehrere Leiter in einen Klemmraum einführen?
Nein, die WAGO 2200-1201 ist für die Aufnahme von genau zwei einzelnen Leitern konzipiert, jeweils einen pro Klemmraum. Das Einführen mehrerer Leiter in einen einzelnen Klemmraum ist nicht zulässig und kann zu gefährlichen Situationen führen.
