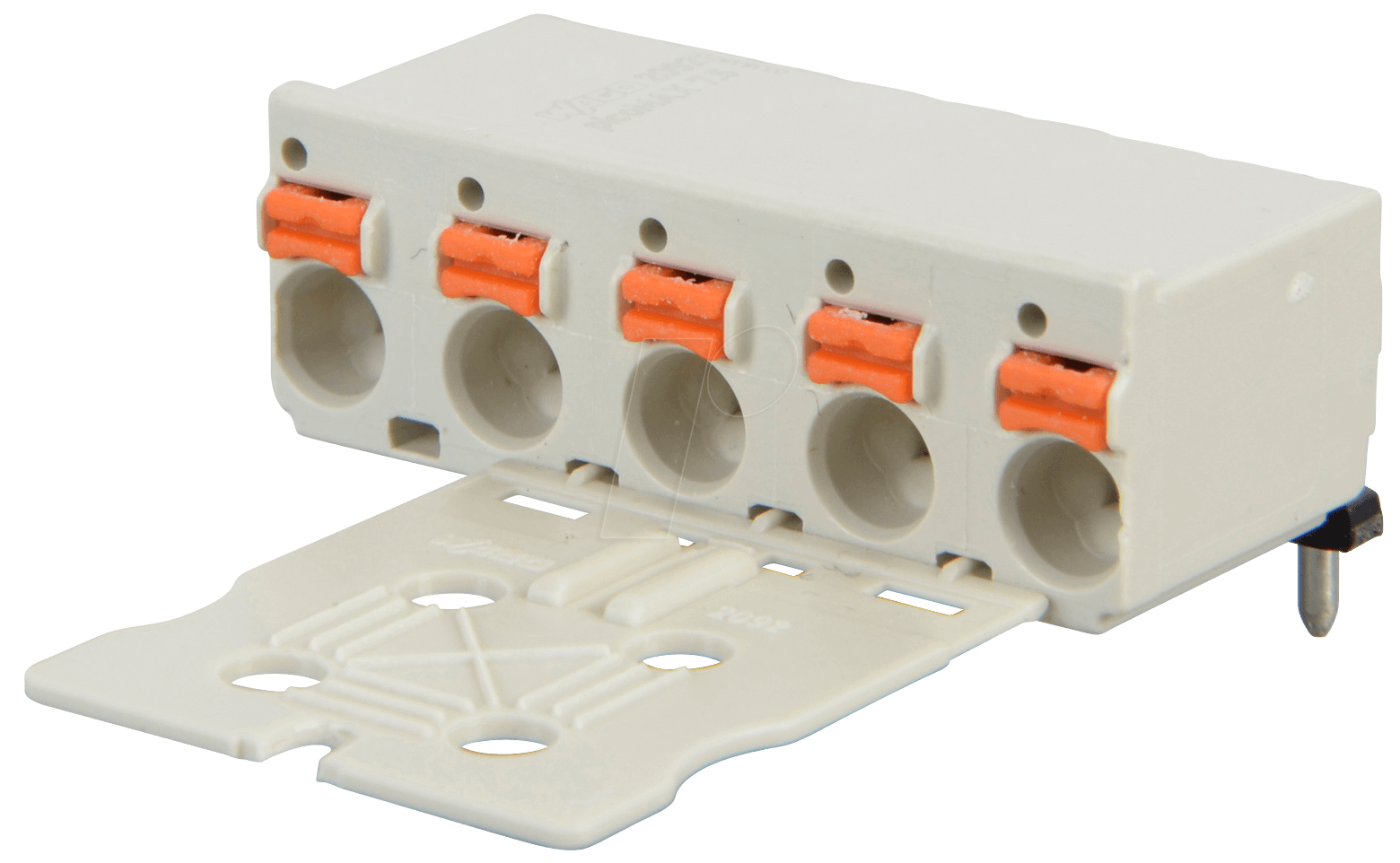

Optimale Verdrahtung für anspruchsvolle Anwendungen: WAGO 2092-3355 picoMAX eCOM Federleiste
Die WAGO 2092-3355 picoMAX eCOM Federleiste, gewinkelt, 7,5 mm, 5-polig ist die ideale Lösung für Elektriker, Schaltanlagenbauer und Automatisierungstechniker, die eine zuverlässige und platzsparende Verbindungstechnik für ihre Projekte benötigen. Sie löst das Problem der unübersichtlichen und zeitaufwändigen Verdrahtung in beengten Bauräumen, indem sie eine sichere und werkzeuglose Montage ermöglicht. Diese gewinkelte Ausführung ist prädestiniert für Anwendungen, bei denen die Leitungsführung eine besondere Richtungsänderung erfordert.
Herausragende Vorteile der picoMAX eCOM Technologie
Im Vergleich zu herkömmlichen Schraubklemmen bietet die WAGO 2092-3355 picoMAX eCOM Federleiste signifikante Vorteile in puncto Schnelligkeit, Sicherheit und Langlebigkeit. Die innovative Federkraft-Anschlusstechnik eliminiert die Notwendigkeit des Nachziehens von Schrauben, was Ausfallzeiten und Wartungsaufwand minimiert. Dies resultiert in einer robusten und vibrationsunempfindlichen Verbindung, die auch unter extremen Bedingungen Bestand hat. Die kompakte Bauform und der geringe Platzbedarf sind entscheidend für die Realisierung kompakter und effizienter elektrischer Installationen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 2092-3355 picoMAX eCOM Federleiste findet breite Anwendung in verschiedensten Branchen und Szenarien:
- Schaltschrankbau: Ermöglicht eine schnelle und sichere Montage von Komponenten, reduziert Verdrahtungsfehler und optimiert den Bauraum.
- Automatisierungstechnik: Ideal für die Anbindung von Sensoren, Aktoren und Steuergeräten in industriellen Umgebungen.
- Gebäudeautomation: Perfekt geeignet für Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sicherheitssysteme.
- Geräteherstellung: Bietet eine zuverlässige Anschlusslösung für Haushaltsgeräte, industrielle Maschinen und Unterhaltungselektronik.
- Transportwesen: Einsatzmöglichkeiten in Schienenfahrzeugen, Nutzfahrzeugen und Schiffsbau aufgrund ihrer Vibrationsfestigkeit und Zuverlässigkeit.
- Erneuerbare Energien: Zur Verdrahtung von Wechselrichtern, Speichersystemen und Steuergeräten in Photovoltaik- und Windkraftanlagen.
Konstruktive Merkmale und Materialgüte
Die picoMAX eCOM Federleiste zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus, die eine lange Lebensdauer und höchste Betriebssicherheit gewährleisten. Die gewinkelte Bauform ermöglicht eine effiziente Nutzung des vorhandenen Platzes und erleichtert die Leitungsführung in komplexen Verdrahtungssituationen. Der 7,5 mm Rastermaß unterstützt die Kompaktheit, während die 5-polige Ausführung eine flexible Konfiguration von Strom- und Signalverbindungen erlaubt.
Technische Spezifikationen und Leistungsdaten
Die WAGO 2092-3355 picoMAX eCOM Federleiste ist für den professionellen Einsatz konzipiert und erfüllt höchste technische Anforderungen:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Federleiste, gewinkelt |
| Serie | picoMAX eCOM |
| Hersteller | WAGO |
| Polanzahl | 5 |
| Rastermaß | 7,5 mm |
| Anschlussart | Federkraftanschluss (Push-in) |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 17,5 A |
| Schutzart (montiert) | Abhängig von der Gesamtanordnung, Kontaktierungsschutz gegeben |
| Gehäusematerial | Hochtemperaturkunststoff (PA) |
| Farbe | Grau (Standard für Gehäuse) |
| Betriebstemperatur | -40 °C bis +105 °C |
| Vibrationsfestigkeit | Hervorragend durch Federkrafttechnik |
| Zulassungen | CE, UL, VDE (Bitte produktspezifische Dokumentation prüfen) |
Die Vorteile der Federkraft-Anschlusstechnik
Die Kerntechnologie der picoMAX eCOM Serie ist der Federkraftanschluss. Dieses System bietet entscheidende Vorteile gegenüber traditionellen Schraubverbindungen:
- Werkzeuglose Montage: Einfaches Einstecken des abisolierten Leiters – spart Zeit und reduziert Montagefehler.
- Hohe Vibrationsfestigkeit: Die federnde Kraft hält die Verbindung auch bei starken Erschütterungen sicher und stabil.
- Konstanter Anpressdruck: Die Federkraft kompensiert Längenausdehnungen von Leitern, die durch Temperaturschwankungen entstehen können. Ein Nachziehen der Verbindung ist nicht erforderlich.
- Schnelle Demontage: Einfaches Lösen des Leiters durch Betätigen eines Entriegelungsmechanismus.
- Sicherheit: Die mechanische Stabilität und die isolierende Bauweise minimieren das Risiko von Kurzschlüssen und elektrischen Schlägen.
Materialien und deren Bedeutung für die Leistung
Die Auswahl der Materialien für die WAGO 2092-3355 picoMAX eCOM Federleiste ist entscheidend für ihre Zuverlässigkeit und Langlebigkeit. Das Gehäuse besteht aus einem hochtemperaturfesten Kunststoff, typischerweise Polyamid (PA). Dieses Material bietet eine ausgezeichnete elektrische Isolation, hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Chemikalien und Feuchtigkeit. Die internen Kontakte, meist aus einer Kupferlegierung gefertigt und oft verzinnt oder versilbert, gewährleisten eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit. Diese Materialkombination ist darauf ausgelegt, den Anforderungen anspruchsvoller industrieller und gewerblicher Umgebungen über lange Zeiträume standzuhalten.
Sicherheit und Normenkonformität
Die WAGO 2092-3355 picoMAX eCOM Federleiste wird unter Einhaltung strenger internationaler Normen und Sicherheitsstandards produziert. Dies gewährleistet, dass das Produkt in einer Vielzahl von Anwendungen sicher und zuverlässig eingesetzt werden kann. Wichtige Zulassungen wie CE, UL und VDE bestätigen die Konformität mit den relevanten Richtlinien für elektrische Bauteile. Die Konstruktion berücksichtigt insbesondere den Schutz vor unbeabsichtigtem Berühren spannungsführender Teile, was die Arbeitssicherheit erhöht.
FAQ – Häufig gestellte Fragen zu WAGO 2092-3355 – picoMAX eCOM Federleiste, gewinkelt, 7,5 mm, 5-polig
Kann die picoMAX eCOM Federleiste in feuchten Umgebungen eingesetzt werden?
Die Verwendung in feuchten Umgebungen hängt von der gesamten Installation ab. Die Federleiste selbst bietet eine gute Isolation und Beständigkeit gegenüber Feuchtigkeit. Für eine sichere Anwendung in Umgebungen mit hoher Luftfeuchtigkeit oder direktem Wasserkontakt sind jedoch zusätzliche Schutzmaßnahmen wie geeignete Gehäuse oder Vergussmassen unerlässlich.
Benötige ich spezielles Werkzeug für die Montage?
Nein, die Montage der picoMAX eCOM Federleiste ist werkzeuglos. Die Leiter werden einfach abisoliert und in die entsprechenden Anschlusspunkte gesteckt. Zum Lösen des Leiters wird ein einfacher Entriegelungshebel oder ein passendes Werkzeug benötigt.
Wie unterscheidet sich die gewinkelte Ausführung von einer geraden Federleiste?
Die gewinkelte Ausführung der Federleiste ist für Anwendungen konzipiert, bei denen die Leitungsführung einen Winkel von 90 Grad benötigt. Dies optimiert die Raumnutzung und vereinfacht die Verdrahtung in beengten Bauräumen, im Gegensatz zu einer geraden Federleiste, die für eine lineare Leitungsführung gedacht ist.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die WAGO 2092-3355 picoMAX eCOM Federleiste kann starre und flexible Leiter mit Aderendhülse im Bereich von 0,5 mm² bis 2,5 mm² sicher anschließen.
Ist die Federkraftverbindung vibrationsbeständig?
Ja, die Federkraft-Anschlusstechnik ist ausdrücklich für ihre hohe Vibrationsfestigkeit bekannt. Im Gegensatz zu Schraubverbindungen, die sich durch Vibrationen lösen können, sorgt die Federkraft für einen dauerhaft sicheren Kontakt.
Wie erfolgt die Erdung oder die Verbindung mit anderen Schutzleiterfunktionen?
Diese spezifische Federleiste ist primär für die Strom- und Signalübertragung konzipiert. Für die Erdungsfunktion werden separate Klemmen oder Reihenklemmen mit entsprechenden Erdungsfunktionen verwendet. Die gewinkelte Bauform ermöglicht jedoch eine flexible Integration in Schaltanlagen, in denen sowohl die Stromversorgung als auch die Erdung realisiert werden.
Was bedeutet die Angabe „eCOM“ im Produkttitel?
Die Bezeichnung „eCOM“ bezieht sich auf die erweiterte Konnektivität und die besonderen Eigenschaften der picoMAX-Serie, die speziell für die Automatisierung und die effiziente elektrische Verbindungstechnik entwickelt wurde. Sie impliziert oft eine höhere Leistungsfähigkeit, verbesserte Handhabung und Konformität mit modernen industriellen Standards.
