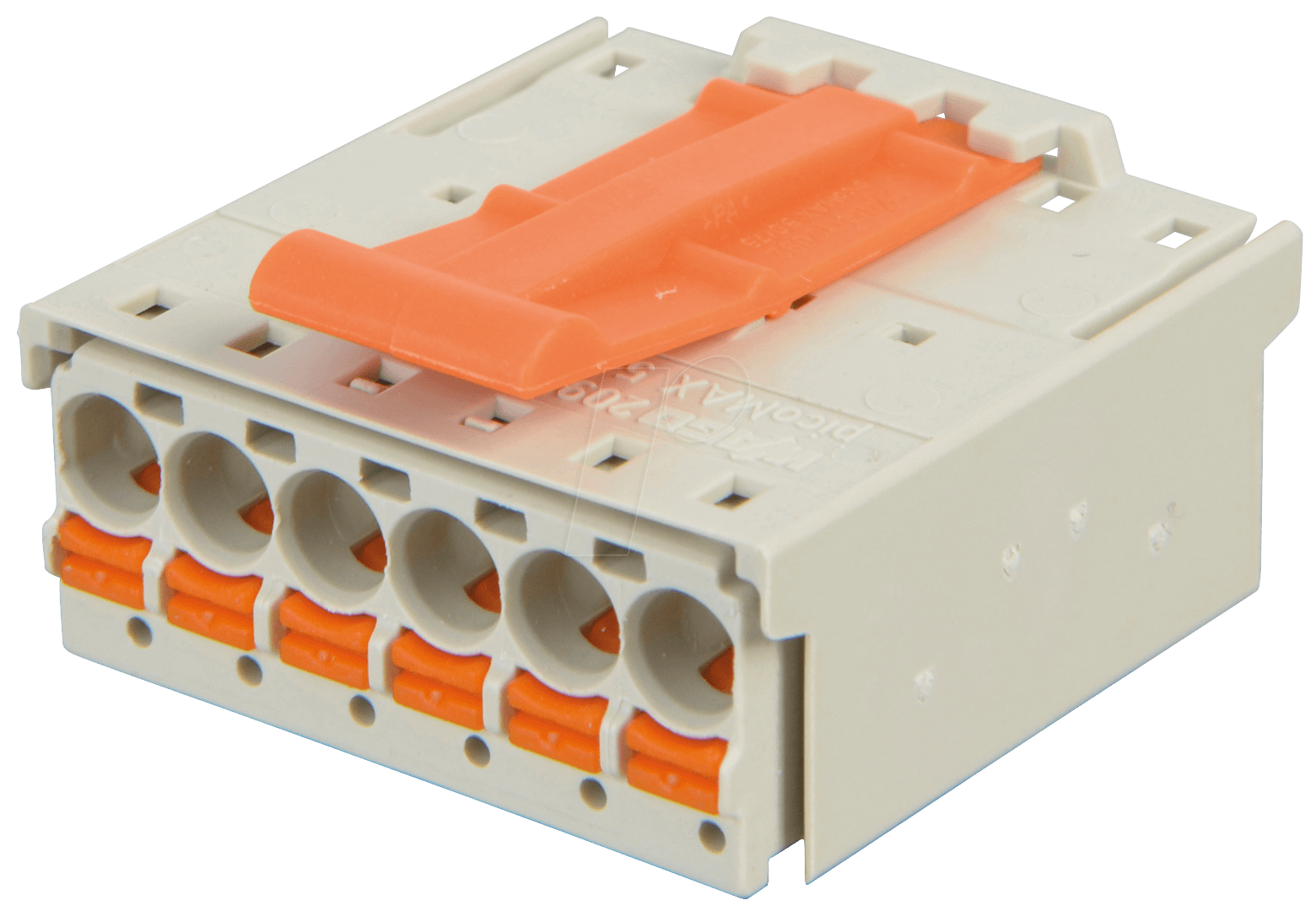

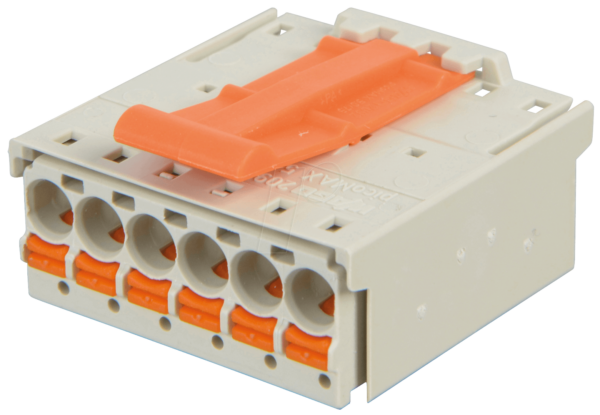

Sichere und Effiziente Verbindungen für Ihre Elektronikprojekte: WAGO 2092-1526 picoMAX 5.0 Stiftleiste 6-polig
Für anspruchsvolle Elektroinstallateure, Systemintegratoren und Entwickler, die auf höchste Zuverlässigkeit und zeitsparende Montage bei der Leiterplattenbestückung Wert legen, stellt die WAGO 2092-1526 picoMAX 5.0 Stiftleiste 6-polig die ideale Lösung dar. Sie adressiert das Kernproblem der sicheren und dauerhaften elektrischen Verbindung von Komponenten auf Leiterplatten, insbesondere dort, wo Platzbeschränkungen und die Notwendigkeit schneller, fehlerfreier Installationen im Vordergrund stehen.
Das picoMAX 5.0 System: Präzision und Effizienz neu definiert
Die picoMAX 5.0 Technologie von WAGO revolutioniert die Art und Weise, wie Leiterplatten verdrahtet werden. Konventionelle Lötverbindungen oder sperrige Steckverbinder stoßen oft an ihre Grenzen, wenn es um kompakte Bauformen, schnelle Montagezeiten und maximale Sicherheit geht. Die picoMAX 5.0 Stiftleiste überwindet diese Limitierungen durch ein innovatives Federklemm-Design, das eine werkzeuglose Montage ermöglicht und gleichzeitig eine elektrisch stabile und vibrationssichere Verbindung garantiert. Dies ist besonders relevant in Branchen wie der Automobilindustrie, der Gebäudeautomation und der industriellen Steuerungstechnik, wo Ausfälle keine Option sind.
Überragende Vorteile der WAGO 2092-1526 picoMAX 5.0 Stiftleiste
- Werkzeuglose Verdrahtung: Die Push-in CAGE CLAMP® Anschlussklemme ermöglicht das einfache Einstecken von Massiv- und Litzenleitern ohne Spezialwerkzeug, was die Montagezeit erheblich verkürzt und das Fehlerrisiko minimiert.
- Kompaktes Design: Mit ihrer geringen Bauhöhe und dem schmalen Rastermaß von 5,0 mm ist die picoMAX 5.0 Stiftleiste prädestiniert für Anwendungen mit begrenztem Bauraum, wie sie in modernen elektronischen Geräten häufig vorkommen.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Abmessungen bietet die Stiftleiste eine beeindruckende Strombelastbarkeit, die den Anforderungen vieler leistungsintensiver Anwendungen gerecht wird.
- Vibrationssicherheit: Die federbasierte Klemmtechnologie gewährleistet eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Qualitätsmaterialien: Gefertigt aus hochwertigen Kunststoffen und mit robusten Federkontakten versehen, gewährleistet die Stiftleiste Langlebigkeit und Zuverlässigkeit.
- Vielseitige Einsatzmöglichkeiten: Geeignet für ein breites Spektrum von Anwendungen, von der Stromversorgung über die Signalübertragung bis hin zur Steuerungstechnik.
- Einfache Konfektionierung: Die Stiftleiste kann mühelos mit anderen picoMAX 5.0 Steckverbindern kombiniert werden, um flexible Verdrahtungslösungen zu realisieren.
Technische Spezifikationen und Materialqualität
Die WAGO 2092-1526 picoMAX 5.0 Stiftleiste 6-polig repräsentiert die Spitzenklasse der Verbindungstechnik für Leiterplatten. Die Auswahl der Materialien und die Präzision in der Fertigung sind entscheidend für die Performance und Langlebigkeit. Die Gehäuse werden aus einem hochleistungsfähigen Thermoplast gefertigt, das eine hohe Temperaturbeständigkeit und mechanische Stabilität gewährleistet. Die integrierten Federkontakte bestehen aus einer korrosionsbeständigen Legierung, die für eine dauerhaft gute elektrische Leitfähigkeit sorgt, auch bei wechselnden Umgebungsbedingungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | picoMAX 5.0 |
| Artikelnummer | 2092-1526 |
| Polzahl | 6 |
| Rastermaß | 5 mm |
| Anschlussart | Push-in CAGE CLAMP® |
| Leiterquerschnitt (massiv) | 0,5 mm² bis 1,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² bis 1,5 mm² |
| Nennspannung (nach EN 60664-1) | 250 V |
| Nennstrom | 12 A |
| Isolationsmaterial | Hochleistungsthermoplast (Farbe: Grau) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Schutzart | IP20 (bei gestecktem Zustand mit geeigneter Gehäuseabdeckung) |
| Anzahl der Anschlussstellen pro Pol | 1 |
Anwendungsgebiete und Integration
Die WAGO 2092-1526 picoMAX 5.0 Stiftleiste findet ihren optimalen Einsatz in einer Vielzahl von Elektronikapplikationen. Ihre Hauptstärke liegt in der direkten Bestückung auf Leiterplatten, wo sie als Anschlussstelle für externe Kabel oder als Verbindungselement zwischen verschiedenen Platinen fungiert. Typische Einsatzbereiche umfassen:
- Gebäudeautomation: Verdrahtung von Sensoren, Aktoren und Steuereinheiten in Smart-Home-Systemen, Lichtsteuerungen und Heizungs-, Lüftungs- und Klimatechnik.
- Industrielle Steuerungstechnik: Anschluss von Motoren, Schaltern und Meldern an Steuergeräte und SPS-Systeme.
- Automobilindustrie: Integration in Steuergeräte und Bordelektronik, wo kompakte Bauweise und Robustheit entscheidend sind.
- Gerätebau: Anschluss von Netzteilen, Displaymodulen und anderen Komponenten in Konsumgütern und Industrieanlagen.
- Messtechnik: Sichere und zuverlässige Signalverbindungen in Messgeräten und Prüfsystemen.
Die einfache Handhabung und die Möglichkeit der werkzeuglosen Konfektionierung ermöglichen eine signifikante Reduzierung der Montagekosten und -zeiten. Die Steckverbindung ist konzipiert für eine hohe Steckzyklenanzahl, was eine flexible Anpassung und Wartung von Systemen erlaubt.
Warum WAGO picoMAX 5.0 die clevere Wahl ist
Im Vergleich zu traditionellen Lötverbindungen bietet die picoMAX 5.0 Stiftleiste signifikante Vorteile in Bezug auf Effizienz und Zuverlässigkeit. Lötverbindungen sind zeitaufwendig, fehleranfällig (z.B. durch kalte Lötstellen) und erfordern spezielle Ausrüstung und Fachkenntnisse. Furthermore, die Lötstellen sind oft empfindlicher gegenüber mechanischer Belastung und Vibrationen. Die WAGO picoMAX 5.0 übertrifft diese Nachteile durch ihre innovative CAGE CLAMP® Technologie. Die Federklemme erzeugt einen konstanten Anpressdruck, unabhängig von Temperaturschwankungen, was eine dauerhaft elektrische Verbindung sicherstellt. Dies eliminiert das Risiko von Unterbrechungen durch thermische Ausdehnung oder Vibrationen. Die werkzeuglose Installation ist ein weiterer entscheidender Faktor, der die Montageprozesse beschleunigt und die Gesamtkosten für die Produktfertigung senkt. Die universelle Einsetzbarkeit für verschiedene Leiterquerschnitte und die hohe Strombelastbarkeit machen die picoMAX 5.0 Stiftleiste zu einer flexiblen und leistungsstarken Lösung für nahezu jede Anwendung.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1526 – picoMAX 5.0 Stiftleiste 6-polig
Kann die picoMAX 5.0 Stiftleiste auch für Litzenleiter ohne Aderendhülse verwendet werden?
Ja, die picoMAX 5.0 Stiftleiste ist für den Anschluss von Massivleitern und Litzenleitern ohne Aderendhülse konzipiert. Die Push-in CAGE CLAMP® Technologie sorgt für eine sichere Klemmung.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Sie können Leiterquerschnitte von 0,5 mm² bis maximal 1,5 mm² sowohl bei Massivleitern als auch bei Litzenleitern (mit Aderendhülse) anschließen.
Ist die Stiftleiste für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Die Stiftleiste selbst ist nach Schutzart IP20 spezifiziert. Für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit ist es ratsam, geeignete Gehäuseabdeckungen oder Vergusslösungen zu verwenden, um die Kontakte vor Feuchtigkeit und Korrosion zu schützen.
Wie oft kann die Verbindung mit der picoMAX 5.0 Stiftleiste wieder gelöst und neu hergestellt werden?
Die CAGE CLAMP® Anschlusstechnik ist für eine hohe Anzahl von Steckzyklen ausgelegt, was eine flexible Wiederverbindung ermöglicht. Die genaue Anzahl der Zyklen hängt von den Umgebungsbedingungen und der korrekten Handhabung ab, liegt aber in der Regel deutlich über den Anforderungen typischer Montage- und Wartungsszenarien.
Welche maximale Stromstärke kann die 6-polige picoMAX 5.0 Stiftleiste sicher verarbeiten?
Die Nennstrombelastbarkeit der WAGO 2092-1526 picoMAX 5.0 Stiftleiste beträgt 12 Ampere, was für viele typische Anwendungen im Elektronik- und Steuerungsbereich ausreichend ist.
Ist die Stiftleiste für hohe Temperaturen ausgelegt?
Ja, die Stiftleiste ist aus einem hochleistungsfähigen Thermoplast gefertigt und für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt, was eine gute Hitzebeständigkeit gewährleistet.
Wie wird die elektrische Verbindung sichergestellt?
Die elektrische Verbindung wird durch die innovative Push-in CAGE CLAMP® Technologie von WAGO hergestellt. Hierbei wird der Leiter durch Federkraft sicher und kontaktfest gegen die Anschlussklemme gedrückt, was eine dauerhaft zuverlässige elektrische Verbindung sicherstellt, die unempfindlich gegenüber Vibrationen ist.
