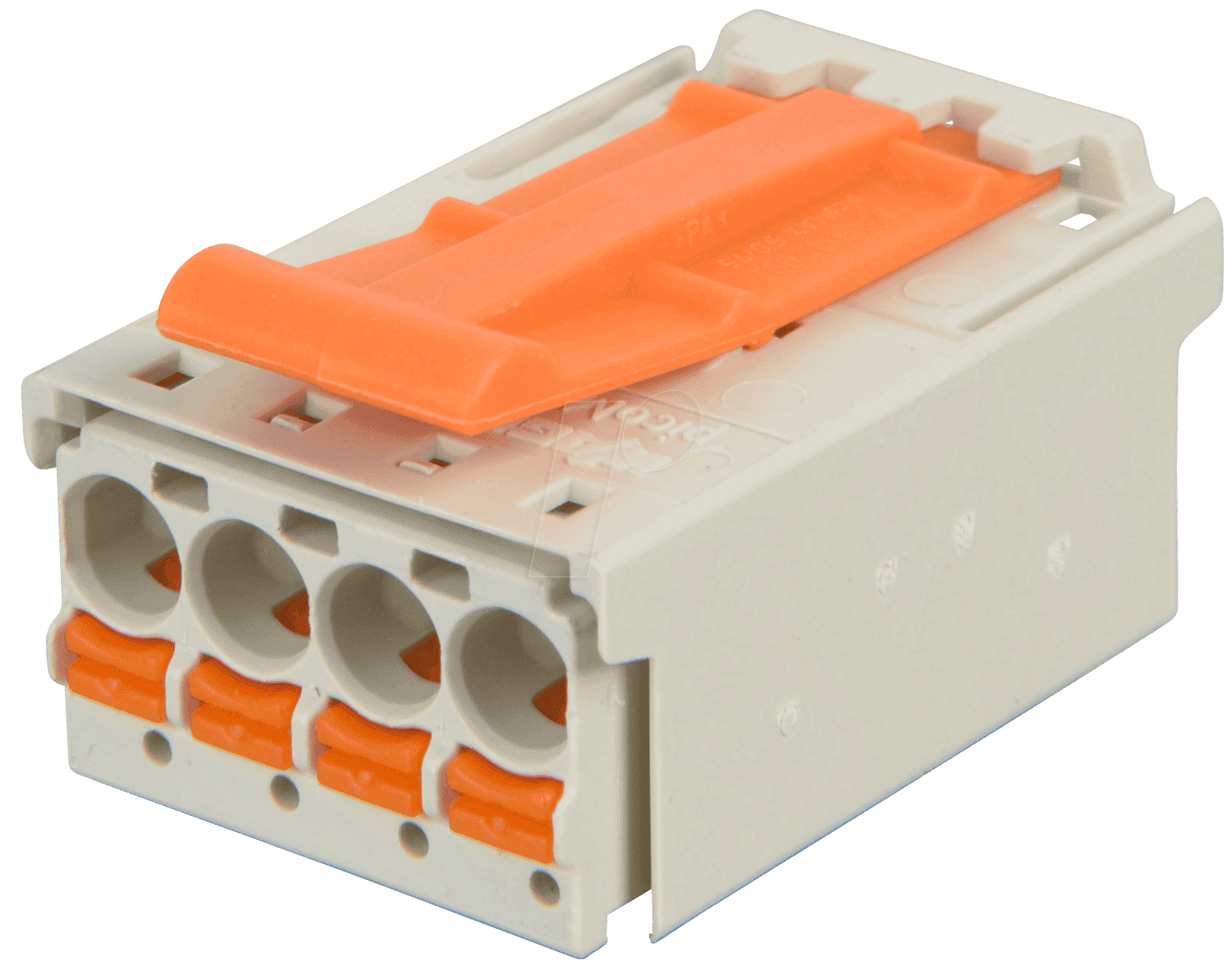

Optimale Verbindungstechnik für anspruchsvolle Elektroinstallationen: WAGO 2092-1524 – picoMAX 5.0 Stiftleiste 4-polig
Die WAGO 2092-1524 picoMAX 5.0 Stiftleiste mit 4 Polen ist die präzise Lösung für Elektrofachkräfte, Ingenieure und industrielle Anwender, die eine sichere, schnelle und dauerhaft zuverlässige elektrische Verbindung benötigen. Sie adressiert das Bedürfnis nach einer vereinfachten Verdrahtung in anspruchsvollen Umgebungen, wo herkömmliche Verbindungsmethoden zu zeitaufwendig, fehleranfällig oder nicht für die geforderten Leistungsdichten ausgelegt sind.
Überlegene Konnektivität mit picoMAX 5.0 Technologie
Die picoMAX 5.0 Serie von WAGO repräsentiert einen signifikanten Fortschritt in der Verbindungsdichte und Montagefreundlichkeit. Im Vergleich zu herkömmlichen, oft sperrigeren oder schraubbasierten Anschlussklemmen, zeichnet sich die picoMAX 5.0 Stiftleiste 2092-1524 durch ihre herausragende Kompaktheit und intuitive Handhabung aus. Dies ermöglicht eine höhere Anzahl von Anschlüssen auf engstem Raum, was besonders in der Schaltschrankbau, Haus- und Gebäudeautomation sowie in der Geräteherstellung von entscheidender Bedeutung ist. Die integrierte Federklemmtechnologie eliminiert das Risiko von losen Verbindungen durch Vibrationen oder Temperaturschwankungen, ein häufiges Problem bei Schraubklemmen. Dies resultiert in einer erhöhten Systemzuverlässigkeit und reduziert den Wartungsaufwand erheblich.
Wesentliche Vorteile der WAGO 2092-1524 picoMAX 5.0 Stiftleiste
- Zeitersparende Montage: Die werkzeuglose CAGE CLAMP® Verbindungstechnologie ermöglicht einen schnellen und sicheren Anschluss von massiven und feindrähtigen Leitern ohne Vorbereitung, was die Installationszeit signifikant reduziert.
- Hohe Anschlussdichte: Das extrem kompakte Design der picoMAX 5.0 Serie erlaubt eine Maximierung der Anschlusskapazität auf kleinstem Bauraum, ideal für moderne, platzkritische Anwendungen.
- Maximale Zuverlässigkeit: Die bewährte Federklemmtechnik von WAGO sorgt für eine vibrationssichere und dauerhaft stabile elektrische Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Universelle Einsetzbarkeit: Geeignet für eine breite Palette von Leiterquerschnitten und -typen, was sie zu einer flexiblen Lösung für diverse elektrische Anwendungen macht.
- Sicherheit und Normenkonformität: Erfüllt höchste Sicherheitsstandards und ist für den Einsatz in professionellen Installationen weltweit zugelassen.
- Fehlervermeidung: Die eindeutige Steckverbindung und die klare Polzuordnung minimieren das Risiko von Verdrahtungsfehlern während der Installation.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2092-1524 – picoMAX 5.0 Stiftleiste |
| Anzahl der Pole | 4 |
| Anschlusstyp | Stiftleiste mit CAGE CLAMP® Federklemmen |
| Bemessungsspannung | 690 V |
| Bemessungsstrom | 20 A |
| Leiterquerschnitt (massiv) | 0,5 – 2,5 mm² |
| Leiterquerschnitt (feindrähtig, mit Aderendhülse) | 0,5 – 2,5 mm² |
| Werkzeuglose Montage | Ja, durch CAGE CLAMP® Technologie |
| Isolationsmaterial | Hochtemperatur-Kunststoff, halogenfrei |
| Farbe | Grau / Blau (Farbcodes zur eindeutigen Identifikation) |
| Einsatztemperatur | -40 °C bis +105 °C |
| Schutzart (mit passendem Gehäuse) | IP20 |
| Anwendungsbereich | Schaltschrankbau, Geräteanschluss, Automation, Verteilungen, Industrielle Anlagen |
Detaillierte Betrachtung der Material- und Konstruktionsphilosophie
Die WAGO 2092-1524 picoMAX 5.0 Stiftleiste ist ein Paradebeispiel für präzise Ingenieurskunst, die auf Langlebigkeit und höchste Funktionalität ausgelegt ist. Das Gehäuse der Stiftleiste besteht aus einem hochwertigen, flammhemmenden und halogenfreien Hochtemperatur-Kunststoff. Diese Materialwahl ist entscheidend für den Einsatz in sicherheitsrelevanten Umgebungen, da sie im Brandfall die Rauchentwicklung minimiert und die Ausbreitung von Flammen verzögert. Die thermische Beständigkeit des Materials gewährleistet, dass die Stiftleiste auch bei dauerhafter Belastung im oberen Temperaturbereich der zulässigen Betriebstemperatur ihre Form und elektrische Integrität behält. Dies verhindert Verformungen und die damit einhergehenden Risiken für die Verbindungssicherheit.
Das Herzstück der picoMAX 5.0 Serie ist die patentierte CAGE CLAMP® Federklemmen-Technologie. Anstelle von Schrauben, die sich lockern können, wird ein vorgespannter Federstahl-Käfig verwendet. Dieser übt einen konstanten und gleichmäßigen Anpressdruck auf den Leiter aus. Selbst bei Temperaturschwankungen, die zu einer leichten Kontraktion oder Expansion des Leiters führen, passt sich die Feder automatisch an und hält die elektrische Verbindung stets aufrecht. Dies garantiert eine Niederohmigkeit der Verbindung über die gesamte Lebensdauer des Geräts oder der Anlage. Die mechanische Stabilität der Federklemme schützt zudem vor Vibrationen und Erschütterungen, was die Zuverlässigkeit in mobilen Anwendungen oder in Umgebungen mit mechanischer Beanspruchung deutlich erhöht.
Die 4-polige Ausführung der WAGO 2092-1524 ermöglicht eine effiziente Aufteilung von Stromkreisen oder die Verbindung mehrerer Komponenten mit jeweils vier getrennten Leitern. Die klare farbliche Kennzeichnung und die robuste mechanische Konstruktion der einzelnen Pole verhindern eine falsche Belegung und tragen so maßgeblich zur Sicherheit der Installation bei. Die kompakte Bauweise der picoMAX 5.0 Familie in Verbindung mit der 4-poligen Konfiguration eröffnet neue Möglichkeiten im Design von Schaltschränken und elektronischen Geräten, wo jeder Millimeter zählt. Dies ist ein klares Alleinstellungsmerkmal gegenüber vielen älteren Verbindungstechnologien, die erheblich mehr Platz beanspruchen.
Einsatzgebiete und Anwendungsszenarien
Die Vielseitigkeit der WAGO 2092-1524 picoMAX 5.0 Stiftleiste eröffnet zahlreiche Anwendungsfelder in verschiedenen Branchen. Im Schaltschrankbau ist sie ideal für die primäre Stromverteilung, die Anbindung von Steuerungsmodulen oder die Verdrahtung von Motorschutzschaltern und Relais. Ihre hohe Anschlussdichte erlaubt die Realisierung kompakterer und übersichtlicherer Schaltschränke, was die Montage und Wartung erleichtert. In der Geräteherstellung ermöglicht sie eine einfache und zuverlässige interne Verdrahtung von elektronischen Komponenten, Netzteilen oder Sensoren. Die werkzeuglose Montage spart wertvolle Produktionszeit und reduziert die Fehlerquote.
In der Gebäudeautomation findet sie Anwendung bei der Vernetzung von Bussystemen, der Anbindung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sicherheitssystemen. Die zuverlässige Verbindung stellt sicher, dass die Steuersignale und Stromversorgungen ohne Verluste und Störungen übertragen werden. Auch im Bereich der Industriellen Automatisierung spielt die WAGO 2092-1524 eine wichtige Rolle bei der Verkabelung von Maschinen, Produktionsanlagen und Roboterzellen. Die Beständigkeit gegenüber Vibrationen und Umwelteinflüssen macht sie zur ersten Wahl für anspruchsvolle Industrieumgebungen.
Darüber hinaus eignet sich die Stiftleiste hervorragend für die erneuerbare Energien Branche, beispielsweise für die Anbindung von Wechselrichtern, Solarmodulen oder Energiespeichersystemen, wo Zuverlässigkeit und Effizienz oberste Priorität haben. Ihre Fähigkeit, auch bei hohen Strömen und Spannungen eine stabile Verbindung zu gewährleisten, macht sie zu einem integralen Bestandteil moderner Energieinfrastrukturen.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1524 – picoMAX 5.0 Stiftleiste 4-polig
Kann die WAGO 2092-1524 auch für feindrähtige Leiter ohne Aderendhülse verwendet werden?
Nein, für feindrähtige Leiter ist die Verwendung einer Aderendhülse zwingend erforderlich, um eine sichere und zuverlässige elektrische Verbindung zu gewährleisten. Die CAGE CLAMP® Technologie ist für die Aufnahme von massiven und feindrähtigen Leitern mit Aderendhülse optimiert.
Welche Leiterquerschnitte werden maximal unterstützt?
Die WAGO 2092-1524 picoMAX 5.0 Stiftleiste unterstützt Leiterquerschnitte von 0,5 mm² bis 2,5 mm² sowohl für massive als auch für feindrähtige Leiter (mit Aderendhülse).
Ist die Stiftleiste für den Einsatz im Außenbereich geeignet?
Die Stiftleiste selbst ist für den Einsatz in Umgebungen mit einer Schutzart von IP20 konzipiert. Für Außenanwendungen oder in Umgebungen mit Feuchtigkeit, Staub oder aggressiven Medien ist ein geeignetes, entsprechend geschütztes Gehäuse erforderlich.
Wie wird die elektrische Verbindung hergestellt?
Die elektrische Verbindung wird werkzeuglos durch das Einstecken des abisolierten Leiters in die dafür vorgesehene Öffnung der CAGE CLAMP® Federklemme hergestellt. Die integrierte Feder sorgt für einen dauerhaft sicheren Kontakt.
Was bedeutet die Bemessungsspannung von 690 V?
Die Bemessungsspannung von 690 V gibt an, dass die Stiftleiste für den Einsatz in Stromkreisen mit einer maximalen Betriebsspannung von 690 Volt ausgelegt ist. Dies deckt die Anforderungen der meisten Niederspannungsanwendungen in Industrie und Gebäude ab.
Wie viele Steckzyklen hält die CAGE CLAMP® Technologie aus?
Die CAGE CLAMP® Technologie ist auf eine sehr hohe Anzahl von Steckzyklen ausgelegt, typischerweise mehrere hundert. Dies ermöglicht ein einfaches Anpassen oder Austauschen von angeschlossenen Geräten oder Leitern, ohne die Klemme selbst zu beschädigen.
Ist die WAGO 2092-1524 halogenfrei?
Ja, das Isolationsmaterial der WAGO 2092-1524 picoMAX 5.0 Stiftleiste ist halogenfrei. Dies ist ein wichtiger Sicherheitsaspekt, da im Brandfall keine schädlichen Halogene freigesetzt werden.
