Effiziente und platzsparende Verbindungslösungen für Ihre anspruchsvollsten Elektroinstallationen

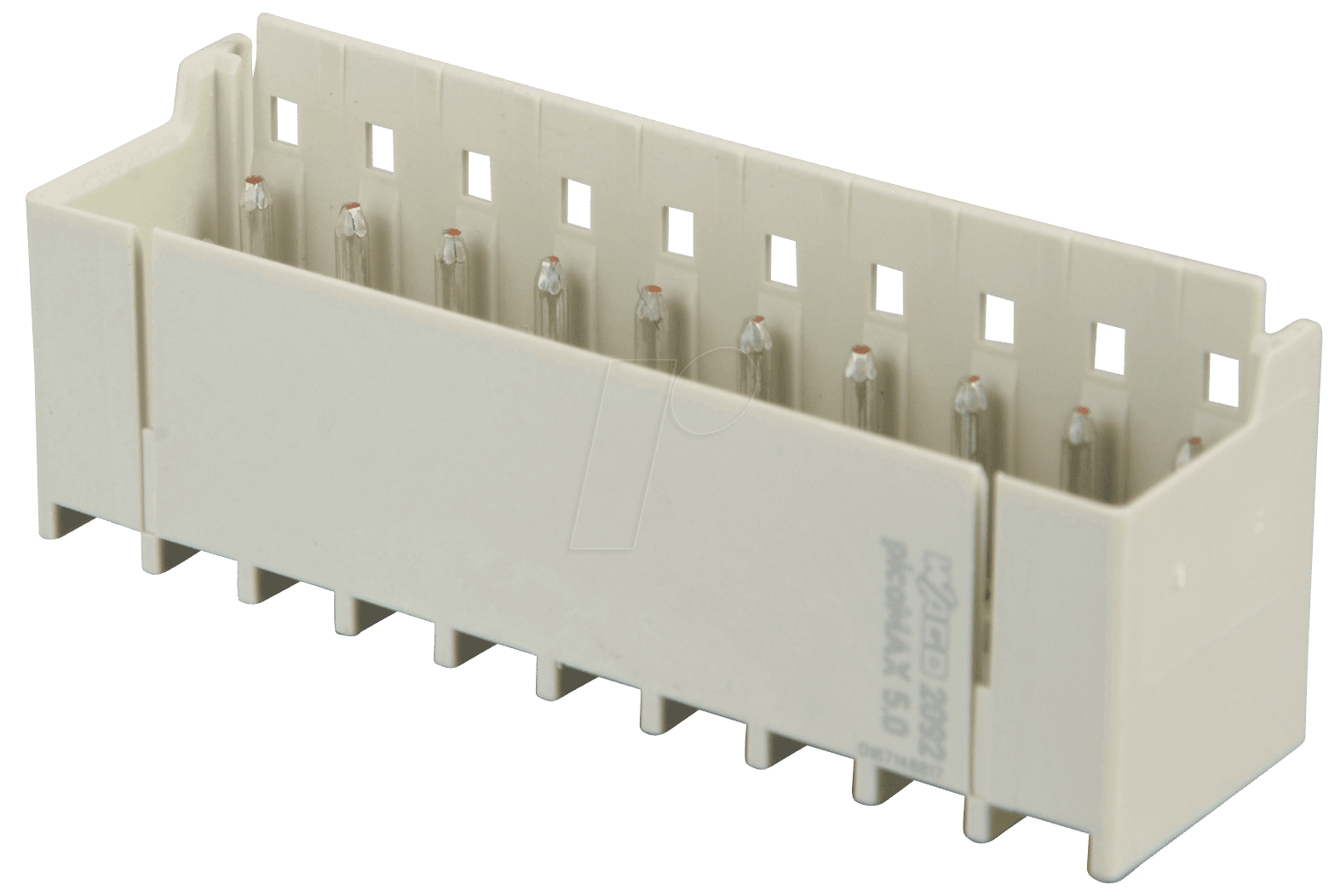

Die WAGO 2092-1430 – picoMAX 5.0 Stiftleiste gewinkelt 10-polig ist die ideale Lösung für Elektrofachkräfte, Ingenieure und Heimwerker, die eine zuverlässige, platzsparende und werkzeuglose Steckverbindung in beengten oder anspruchsvollen Umgebungen benötigen. Dieses hochfunktionale Verbindungselement wurde entwickelt, um die Komplexität von Verdrahtungen zu reduzieren und gleichzeitig höchste Sicherheitsstandards zu erfüllen.
Überlegene Konnektivität mit picoMAX 5.0 Technologie
Die picoMAX 5.0 Serie von WAGO revolutioniert die Steckverbindertechnologie durch ihre kompakte Bauweise und die innovative X-T connection Technologie. Im Gegensatz zu herkömmlichen Anschlussklemmen oder verlöteten Verbindungen bietet die picoMAX 5.0 Stiftleiste eine signifikant reduzierte Einbaubreite, was sie zur perfekten Wahl für Schaltschränke, Steuerungen und Gehäuse mit begrenztem Platzangebot macht. Die gewinkelte Bauform ermöglicht eine optimierte Kabelführung und schafft zusätzliche Freiheit bei der Montage von Komponenten. Die X-T connection Technologie garantiert dabei eine dauerhaft sichere und niederohmige Verbindung, die Vibrationen standhält und die Lebensdauer Ihrer Installation verlängert. Dies spart nicht nur Zeit bei der Installation, sondern reduziert auch das Risiko von Ausfällen und Wartungsaufwand erheblich.
Maximale Flexibilität und Zuverlässigkeit
Die WAGO 2092-1430 zeichnet sich durch eine Reihe von Merkmalen aus, die sie von Standardlösungen abheben:
- Kompaktheit: Die extrem geringe Bauform der picoMAX 5.0 Serie ermöglicht eine dichtere Bestückung von Schaltschränken und Verteilern, was besonders in industriellen Umgebungen oder bei der Nachrüstung von Anlagen von unschätzbarem Wert ist.
- Werkzeuglose Montage: Die innovative Klemmtechnik von WAGO ermöglicht ein schnelles und einfaches Stecken und Lösen der Leiter, ohne dass Spezialwerkzeuge erforderlich sind. Dies beschleunigt den Installationsprozess signifikant und reduziert das Fehlerrisiko.
- Sicherheit: Die bewährte Federklemmtechnik sorgt für eine gleichbleibend hohe Klemmkraft und somit für eine sichere und zuverlässige elektrische Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Vibrationsfestigkeit: Die picoMAX 5.0 Verbindungen sind von Natur aus vibrationsfest, was sie ideal für Anwendungen in Fahrzeugen, Maschinen und Anlagen macht, die starken mechanischen Belastungen ausgesetzt sind.
- Hohe Strombelastbarkeit: Trotz ihrer geringen Größe bietet die 2092-1430 eine beachtliche Strombelastbarkeit, die für viele Standardanwendungen mehr als ausreichend ist.
- Standardisierung: Die 10-polige Ausführung ermöglicht eine einfache und übersichtliche Verdrahtung von parallelen Signal- oder Leistungsadern.
Technische Spezifikationen und Materialgüte
Die WAGO 2092-1430 – picoMAX 5.0 Stiftleiste gewinkelt 10-polig ist das Ergebnis jahrelanger Entwicklung und Erfahrung im Bereich der elektrischen Verbindungstechnik. Die Auswahl der Materialien und die präzise Fertigung gewährleisten eine außergewöhnliche Performance und Langlebigkeit.
| Merkmal | Beschreibung |
|---|---|
| Produktserie | picoMAX 5.0 |
| Artikelnummer | 2092-1430 |
| Anzahl der Pole | 10 |
| Bauform | Gewinkelt |
| Anschlussart | Federklemme (Push-in CAGE CLAMP) |
| Leiterquerschnitt (starr) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Nennspannung | 250 V (gemäß EN 60664) |
| Nennstrom | 20 A (gemäß EN 60664) |
| Temperaturbereich | -40 °C bis +105 °C (Dauerbetrieb) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (UV- und chemikalienbeständig) |
| Federkontaktmaterial | Phosphorbronze (hochflexibel und korrosionsbeständig) |
| Farbe | Grau (Standard) |
| Zulassungen | CE, UL, VDE (entsprechend relevanter Normen) |
| Einsatzgebiete | Schaltschrankbau, Steuerungsbau, Automatisierungstechnik, Beleuchtungstechnik, Mess- und Regeltechnik, allgemeine Elektroinstallationen |
Optimierte Kabelführung und Platznutzung
Die gewinkelte Ausführung der WAGO 2092-1430 ist ein entscheidender Vorteil in Umgebungen, in denen der verfügbare Platz limitiert ist. Anstatt Kabel strikt senkrecht oder waagerecht zu führen, ermöglicht die Winkelkonstruktion eine intelligente und raumsparende Verlegung. Dies ist besonders relevant bei der Montage auf einer Platine, wo oft nur ein begrenzter Spielraum für die Kabel vorhanden ist. Die 90-Grad-Winkelung erlaubt es, Kabelstränge seitlich auszuführen, was die Zugänglichkeit für Wartungsarbeiten verbessert und die Gefahr von Kabelbrüchen durch Knicken reduziert. Kombiniert mit der kompakten Bauweise der picoMAX 5.0 Serie, wird eine maximale Packungsdichte erreicht, ohne Kompromisse bei der Sicherheit und Zuverlässigkeit einzugehen.
Die Vorteile der X-T Connection Technologie
Die X-T connection Technologie ist das Herzstück der picoMAX 5.0 Serie und bietet eine entscheidende Verbesserung gegenüber traditionellen Anschlusstechniken. Anstelle von Schraubklemmen, bei denen die Gefahr besteht, dass sich die Schrauben durch Vibrationen oder Temperaturschwankungen lockern, nutzt die X-T connection eine integrierte Federtechnik. Diese Technologie kombiniert die Vorteile der bewährten CAGE CLAMP®-Federklemme mit einer optimierten Konstruktion für maximale Leistung und einfache Handhabung.
- Permanente Klemmkraft: Die Federkraft sorgt für einen konstanten Anpressdruck auf den Leiter, unabhängig von Temperaturschwankungen. Dies verhindert ein Aufweichen der Verbindung und schützt vor Kriechströmen.
- Einfache Leiteraufnahme: Das Einführen des Leiters in die Anschlussöffnung ist dank der speziellen Geometrie des Anschlussraums und der Feder sehr einfach. Ein hörbares und fühlbares Einrasten signalisiert die sichere Verbindung.
- Hohe Leitfähigkeit: Das Material der Kontakte und die Konstruktion der Klemme sind auf eine minimale Übergangswiderstand ausgelegt, was zu geringen Verlustleistungen und einer erhöhten Effizienz führt.
- Vibrationsbeständigkeit: Die Federkraft absorbiert Vibrationen und verhindert ein selbstständiges Lösen des Leiters, was für den Einsatz in bewegten oder vibrierenden Umgebungen unerlässlich ist.
Nachhaltigkeit und Langlebigkeit
Die WAGO 2092-1430 wird aus hochwertigen, langlebigen Materialien gefertigt, die auf eine lange Lebensdauer ausgelegt sind. Die Gehäuse bestehen aus UV- und chemikalienbeständigen technischen Kunststoffen, die auch unter anspruchsvollen Umgebungsbedingungen ihre Integrität bewahren. Die Federkontakte aus Phosphorbronze sind korrosionsbeständig und gewährleisten über Jahre hinweg eine sichere und zuverlässige elektrische Verbindung. Durch die Vermeidung von Schraubverbindungen, die sich lösen könnten, minimiert die picoMAX 5.0 Serie das Risiko von Ausfällen und damit verbundenen Ressourcenverlusten durch Reparaturen oder Austausche. Dies trägt zur Nachhaltigkeit Ihrer Installationen bei.
Häufig gestellte Fragen zu WAGO 2092-1430 – picoMAX 5.0 Stiftleiste gewinkelt 10-polig
Was sind die Hauptvorteile der picoMAX 5.0 Serie im Vergleich zu herkömmlichen Stiftleisten?
Die picoMAX 5.0 Serie bietet signifikant reduzierte Baubreiten, werkzeuglose Montage, eine überlegene Vibrationsfestigkeit und eine dauerhaft zuverlässige Klemmkraft dank der innovativen X-T connection Technologie. Die gewinkelte Ausführung optimiert zudem die Kabelführung in beengten Verhältnissen.
Für welche Leiterquerschnitte ist die WAGO 2092-1430 geeignet?
Die Stiftleiste ist für massive und flexible Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² geeignet. Dies deckt einen Großteil der gängigen Anwendungen in der Elektroinstallation und im Steuerungsbau ab.
Ist die Montage der WAGO 2092-1430 auch für Laien ohne Elektrokenntnisse möglich?
Obwohl die Montage sehr einfach ist, ist die sichere und fachgerechte Installation elektrischer Verbindungen grundsätzlich nur Elektrofachkräften vorbehalten. Die werkzeuglose Montage reduziert das Fehlerrisiko, ersetzt jedoch nicht die fachliche Expertise.
Welche Umgebungsbedingungen verträgt die picoMAX 5.0 Stiftleiste?
Die Stiftleiste ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt und die verwendeten Materialien sind UV- und chemikalienbeständig. Dies macht sie robust für vielfältige Einsatzbereiche.
Wie wird die elektrische Verbindung mit der WAGO 2092-1430 hergestellt?
Die Verbindung wird durch einfaches Stecken des abisolierten Leiters in die dafür vorgesehene Öffnung hergestellt. Die integrierte Federklemmtechnik sorgt automatisch für einen sicheren und niederohmigen Kontakt.
Kann die Verbindung wieder gelöst werden?
Ja, die Verbindung kann jederzeit wieder gelöst werden. Hierfür wird üblicherweise ein kleiner Schraubendreher oder ein ähnliches Werkzeug benötigt, um die Feder zu entriegeln und den Leiter vorsichtig herauszuziehen.
Welche Zulassungen besitzt die WAGO 2092-1430?
Die WAGO 2092-1430 verfügt über wichtige Zulassungen wie CE, UL und VDE, welche die Konformität mit relevanten Sicherheits- und Qualitätsstandards bestätigen.
