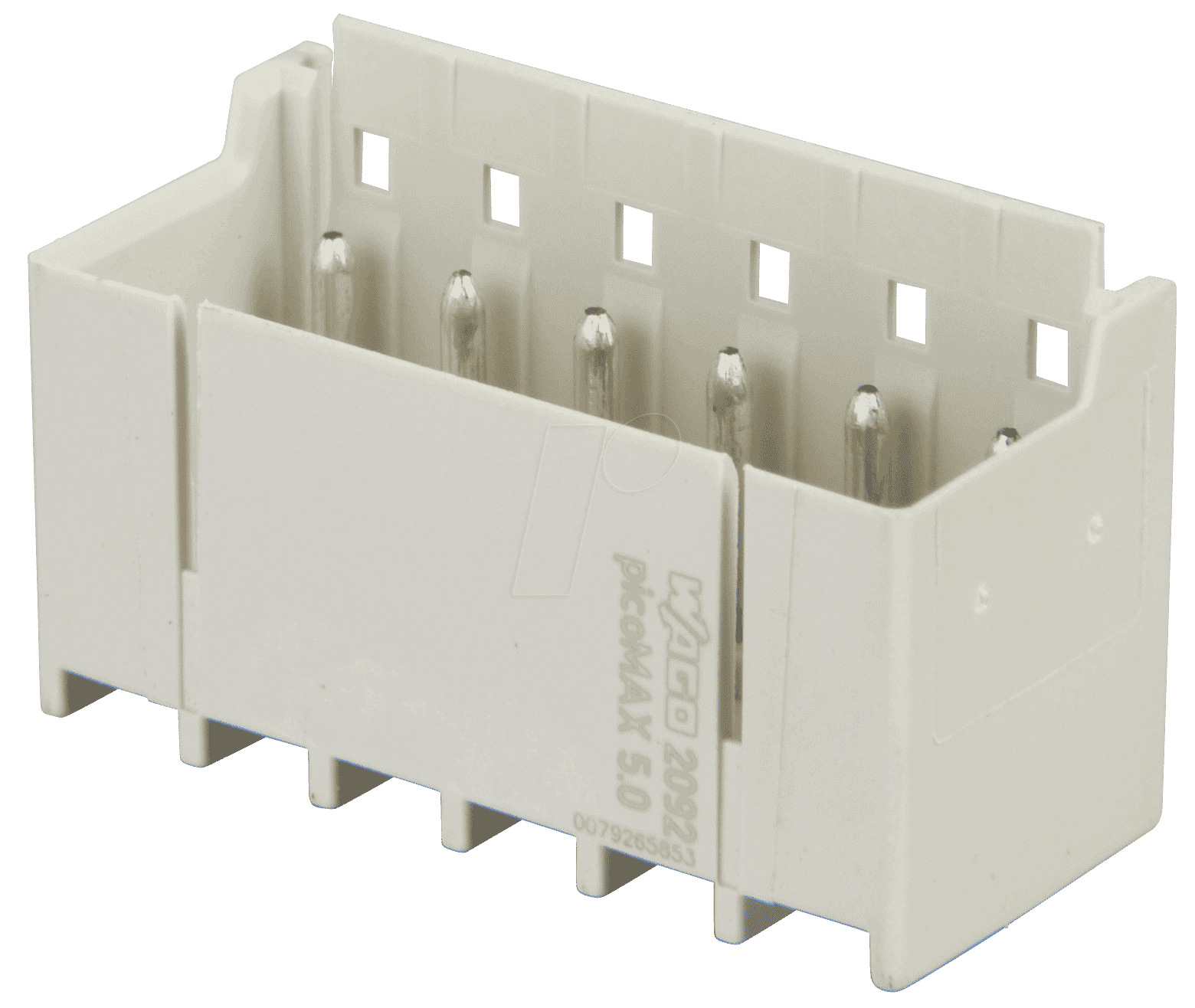

WAGO 2092-1426 – picoMAX 5.0 Stiftleiste gewinkelt 6-polig: Präzision und Zuverlässigkeit für Ihre Schaltkreis-Konfektionierung
Für Ingenieure, Elektrotechniker und versierte Heimwerker, die eine robuste und effiziente Lösung zur zuverlässigen Signalübertragung und Stromversorgung in beengten Platzverhältnissen suchen, bietet die WAGO 2092-1426 picoMAX 5.0 Stiftleiste mit ihrer gewinkelten 6-poligen Ausführung die ideale Antwort. Sie schließt die Lücke, wo herkömmliche Steckverbindungen an ihre Grenzen stoßen, und ermöglicht eine platzsparende und fehlerfreie Verdrahtung von Steuerungen, Sensoren und Aktoren.
Innovative picoMAX 5.0 Technologie für höchste Anschlussdichte
Die picoMAX 5.0 Serie von WAGO setzt neue Maßstäbe in puncto Anschlussdichte und Bedienkomfort. Die 2092-1426 Stiftleiste nutzt diese fortschrittliche Technologie, um auf minimalem Raum eine maximale Anzahl an Verbindungen zu ermöglichen. Dies ist besonders vorteilhaft in der Geräteentwicklung, im Schaltschrankbau und überall dort, wo jeder Millimeter zählt. Die präzise gefertigte Stiftleiste gewährleistet einen stabilen und sicheren Kontakt, auch unter anspruchsvollen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen.
Vorteile der WAGO 2092-1426 picoMAX 5.0 Stiftleiste
- Maximale Anschlussdichte: Sechs Anschlusspunkte auf kleinstem Raum dank des kompakten picoMAX 5.0 Designs.
- Gewinkelte Ausführung: Optimiert die Leitungsführung und ermöglicht eine saubere, platzsparende Integration in Schaltungen und Gehäuse.
- Sichere und zuverlässige Verbindung: Die bewährte WAGO CAGE CLAMP® Anschlussklemme sorgt für einen wartungsfreien und vibrationsfesten Kontakt.
- Einfache Montage und Demontage: Schnelles Stecken und Lösen ohne Werkzeugeinsatz erleichtert die Installation und Wartung.
- Hohe Strombelastbarkeit: Trotz kompakter Bauform für anspruchsvolle Anwendungen ausgelegt.
- Beständigkeit gegenüber Umwelteinflüssen: Geeignet für den Einsatz in industriellen Umgebungen.
- Hohe Flexibilität: Kompatibel mit einer breiten Palette von Leiterquerschnitten und -arten.
Konstruktions- und Materialgüte für Langlebigkeit
Die WAGO 2092-1426 Stiftleiste ist aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer und zuverlässige Funktion garantieren. Das Gehäusematerial, in der Regel ein halogenfreies Polyamid (PA), bietet hervorragende elektrische Isoliereigenschaften und mechanische Stabilität. Die Kontakte aus Kupferlegierung sind vernickelt, um Korrosion zu verhindern und eine optimale Leitfähigkeit über die gesamte Lebensdauer des Produkts sicherzustellen. Diese sorgfältige Materialauswahl minimiert das Risiko von Kontaktschwankungen oder Ausfällen, selbst bei kontinuierlicher Belastung.
Technische Spezifikationen und Leistungsmerkmale
Die picoMAX 5.0 Serie zeichnet sich durch eine Nennspannung von bis zu 320 V und eine Nennstromstärke von bis zu 15 A aus, was sie für eine Vielzahl von Anwendungen prädestiniert. Der zulässige Leiterquerschnitt variiert je nach Ausführung und liegt typischerweise zwischen 0,14 mm² und 1,5 mm² für massive und feindrähtige Leiter. Die Verwendung der CAGE CLAMP® Technologie bedeutet, dass keine Spezialwerkzeuge für den Anschluss von Litzen und eindrähtigen Leitern erforderlich sind. Ein einfaches Aufstecken des abisolierten Leiters genügt für einen sicheren und dauerhaften Kontakt. Die gewinkelte Bauform der 6-poligen Stiftleiste ermöglicht eine flexible Installation in Schaltungen, bei der die Leitungen seitlich abgeführt werden können, was eine deutlich verbesserte Raumnutzung im Vergleich zu geraden Steckverbindungen in bestimmten Montagesituationen ermöglicht.
Einsatzgebiete der WAGO 2092-1426
Die WAGO 2092-1426 picoMAX 5.0 Stiftleiste findet breite Anwendung in der Automatisierungstechnik, im Maschinenbau und in der Elektroinstallation. Typische Einsatzbereiche umfassen:
- Sensorik und Aktorik: Zuverlässige Anbindung von Sensoren und Aktoren an Steuerungen.
- Leiterplatten-Anbindung: Sichere Verbindung von Kabelbäumen mit Leiterplatten.
- Geräte-Internverdrahtung: Platzsparende interne Verbindungen in kompakten Gehäusen.
- Steuerungsbau: Verdrahtung von Modulen und Komponenten in Schaltschränken.
- Gebäudetechnik: Anschluss von Beleuchtungssystemen, Sicherheitseinrichtungen und Smart-Home-Komponenten.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2092-1426 – picoMAX 5.0 Stiftleiste |
| Polzahl | 6-polig |
| Ausführung | Gewinkelt |
| Anschlussart | CAGE CLAMP® Verbindungsklemme |
| Nennspannung | Bis 320 V (Anwendungsspezifisch) |
| Nennstrom | Bis 15 A (Anwendungsspezifisch) |
| Leiterquerschnitt (massiv/feindrähtig) | 0,14 mm² – 1,5 mm² (typisch) |
| Gehäusematerial | Halogenfreies Polyamid (PA) |
| Kontaktmaterial | Vernickelte Kupferlegierung |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C (Typisch) |
| Montageart | Lötbar auf Leiterplatten (SMD- oder THT-Varianten verfügbar, abhängig vom genauen Modell) |
| Schutzart (bei gestecktem Zustand) | Typischerweise IP20 (Nicht berührungssicher ohne Stecker) |
| Farbe | Grau oder Hellgrau (Standard) |
FAQ – Häufig gestellte Fragen zu WAGO 2092-1426 – picoMAX 5.0 Stiftleiste gewinkelt 6-polig
Was ist der Hauptvorteil der picoMAX 5.0 Technologie im Vergleich zu älteren WAGO-Anschlusssystemen?
Der Hauptvorteil der picoMAX 5.0 Technologie liegt in ihrer extrem hohen Anschlussdichte. Sie ermöglicht die Unterbringung von mehr Anschlusspunkten auf derselben Fläche, was sie ideal für platzbeschränkte Anwendungen macht. Zusätzlich bietet sie eine verbesserte Handhabung und einen noch kompakteren Formfaktor, ohne Kompromisse bei der Zuverlässigkeit einzugehen.
Ist die WAGO 2092-1426 Stiftleiste für den Einsatz in rauen Industrieumgebungen geeignet?
Ja, die Stiftleiste ist aus robusten, industrietauglichen Materialien gefertigt, die eine gute Beständigkeit gegenüber mechanischen Belastungen und Umwelteinflüssen wie Vibrationen und Temperaturschwankungen aufweisen. Die CAGE CLAMP® Verbindung sorgt für eine dauerhaft sichere elektrische Verbindung.
Welche Leiterquerschnitte können mit dieser Stiftleiste verdrahtet werden?
Die WAGO 2092-1426 picoMAX 5.0 Stiftleiste ist typischerweise für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² ausgelegt. Dies deckt eine breite Palette von Anwendungen ab, von feindrähtigen Signalleitern bis hin zu etwas stärkeren Stromversorgungsleitern.
Muss ich Spezialwerkzeuge für die Montage der Kabel verwenden?
Nein, die CAGE CLAMP® Verbindungstechnologie von WAGO erfordert keine Spezialwerkzeuge für die Kabelmontage. Abisolierte Leiter können einfach in die Anschlussklemmen eingeführt werden, wo sie sicher und kraftschlüssig fixiert werden.
Wie beeinflusst die gewinkelte Ausführung die Anwendungsmöglichkeiten?
Die gewinkelte Ausführung ist ein entscheidender Vorteil bei der Montage in engen Bauräumen. Sie ermöglicht eine seitliche Ableitung der Anschlusskabel, was die Verdrahtung übersichtlicher gestaltet und eine effizientere Nutzung des verfügbaren Platzes im Gehäuse oder Schaltschrank erlaubt, im Gegensatz zu geraden Steckverbindungen.
Ist diese Stiftleiste kompatibel mit anderen picoMAX 5.0 Steckverbindern?
Ja, die picoMAX 5.0 Serie ist als System konzipiert. Diese Stiftleiste ist darauf ausgelegt, mit den entsprechenden Gegenstücken aus der picoMAX 5.0 Serie von WAGO zu einer vollständigen Steckverbindung zu interagieren, was eine hohe Kompatibilität innerhalb des Systems gewährleistet.
Welche Schutzart bietet die WAGO 2092-1426 Stiftleiste im gesteckten Zustand?
Im gesteckten Zustand mit einem passenden Gegenstecker bietet die picoMAX 5.0 Verbindung in der Regel eine hohe Schutzart, typischerweise bis zu IP20. Dies bedeutet Schutz gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm und keinen Schutz gegen Wasser. Für höhere Schutzanforderungen müssen gegebenenfalls zusätzliche Dichtungsmaßnahmen getroffen oder spezielle Steckverbinder-Ausführungen gewählt werden.
