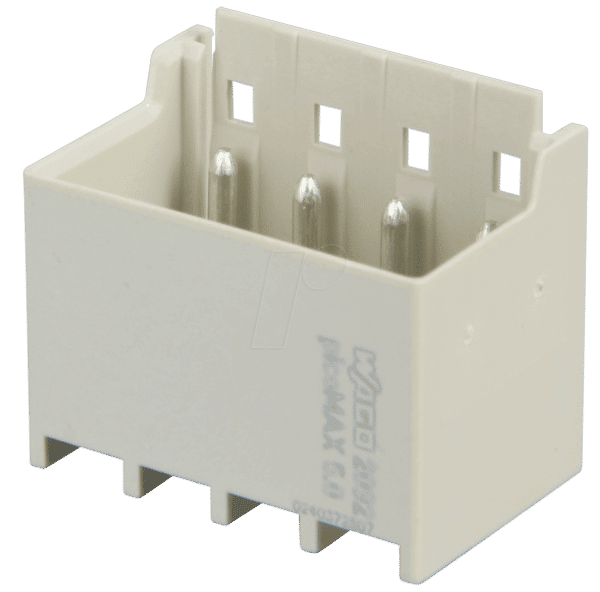

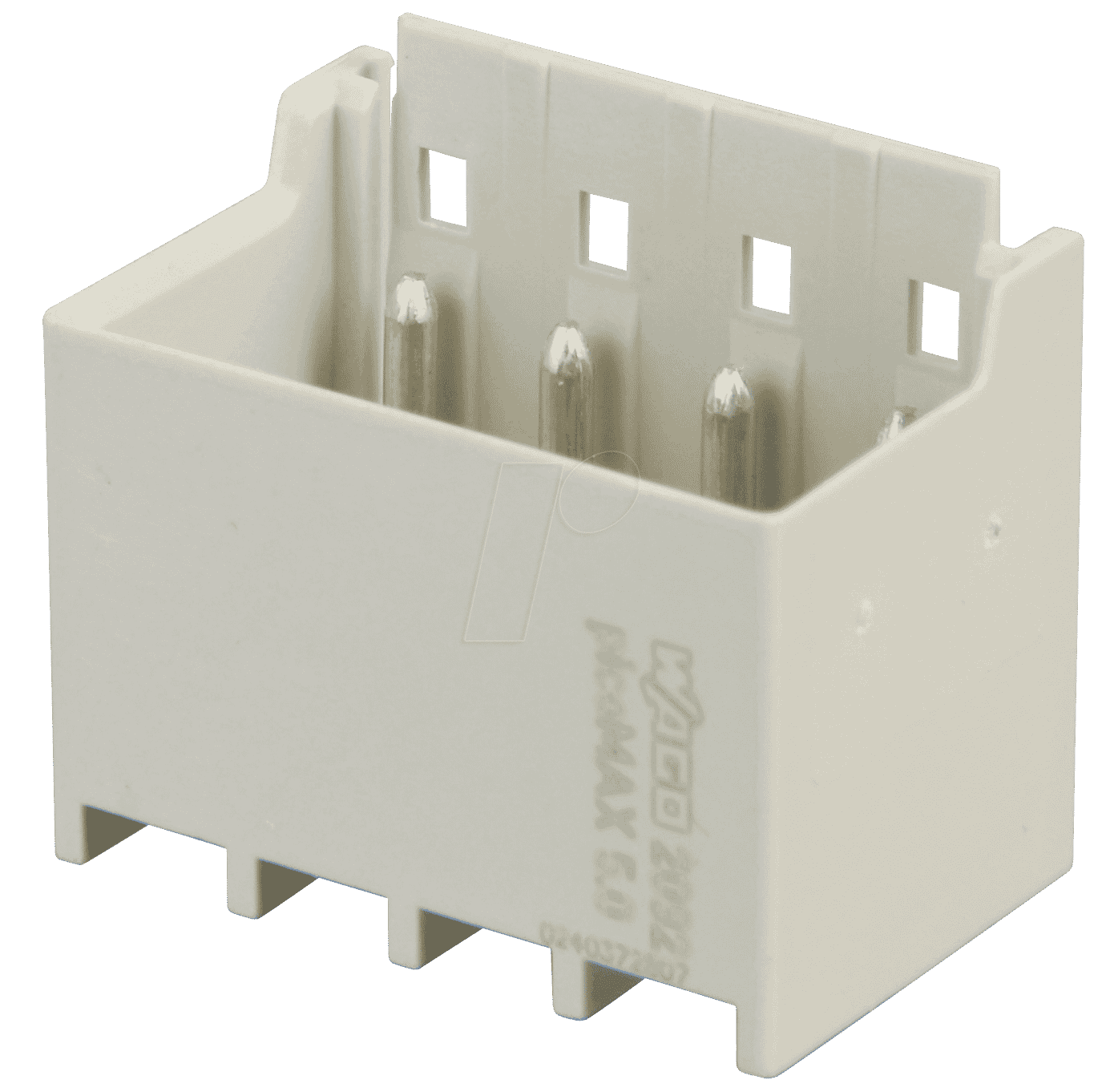

Optimale Verbindungstechnik für anspruchsvolle Projekte: WAGO 2092-1424 – picoMAX 5.0 Stiftleiste
Die WAGO 2092-1424 picoMAX 5.0 Stiftleiste gewinkelt 4-polig ist die präzise Lösung für Installateure und Entwickler, die eine sichere, zuverlässige und platzsparende Verdrahtung in beengten elektronischen Baugruppen benötigen. Wenn herkömmliche Verbindungstechniken aufgrund von Platzmangel oder der Notwendigkeit einer 90-Grad-Ausrichtung an ihre Grenzen stoßen, bietet diese spezialisierte Stiftleiste von WAGO eine überlegene Alternative, die Effizienz und Integrität Ihrer Schaltkreise gewährleistet.
Präzise Winkelausrichtung für effiziente Raumausnutzung
Die gewinkelte Bauform der picoMAX 5.0 Stiftleiste adressiert direkt das Problem der begrenzten Bauraumverfügbarkeit in modernen elektronischen Geräten und Schaltschränken. Durch die 90-Grad-Abwinklung wird der Verdrahtungsraum optimal genutzt, was gerade bei dicht bestückten Leiterplatten und kompakten Gehäusen von entscheidender Bedeutung ist. Im Gegensatz zu geraden Stiftleisten, die oft zu unnötiger Kabelschleifenbildung oder Kollisionen mit benachbarten Komponenten führen, ermöglicht die WAGO 2092-1424 eine saubere und geordnete Führung der Anschlussleitungen. Dies reduziert nicht nur die Installationszeit, sondern verbessert auch die Wartbarkeit und minimiert das Risiko von Kurzschlüssen durch falsch verlegte oder gequetschte Kabel.
Hochentwickelte picoMAX 5.0 Technologie: WAGO Qualität
WAGO steht synonym für innovative und langlebige Verbindungslösungen, und die picoMAX 5.0 Serie bildet hier keine Ausnahme. Die 2092-1424 Stiftleiste profitiert von der bewährten Push-in-CAGE CLAMP®-Anschlusstechnik, die ein werkzeugloses Stecken von massiven und feindrähtigen Leitern mit Aderendhülse ermöglicht. Dieses System garantiert eine hohe Zugfestigkeit und elektrische Kontaktierung, die auch unter Vibrationen und Temperaturschwankungen Bestand hat. Die kompakte Bauweise der picoMAX-Serie ermöglicht eine höhere Packungsdichte auf der Leiterplatte, ohne Kompromisse bei der Sicherheit oder Leistung einzugehen. Im Vergleich zu lötfreien Steckverbindern mit Schraubklemmen bietet die picoMAX-Technologie eine schnellere Montage und eine konsistentere Verbindungsqualität, da menschliche Fehler durch unzureichendes Anziehen von Schrauben eliminiert werden.
Vorteile der WAGO 2092-1424 picoMAX 5.0 Stiftleiste
- Platzsparende 90-Grad-Bauform: Ideal für Anwendungen mit begrenztem Bauraum und zur Vermeidung von Kabelkonflikten.
- Werkzeugloses Stecken: Schnelle und einfache Installation dank der integrierten Push-in-CAGE CLAMP®-Technologie.
- Sichere und zuverlässige Verbindung: Hohe mechanische und elektrische Stabilität auch unter anspruchsvollen Umgebungsbedingungen.
- Kompakte Baugröße: Ermöglicht eine höhere Verdrahtungsdichte auf engstem Raum.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Automatisierungstechnik, Elektronikfertigung und im Gerätebau.
- WAGO Markenqualität: Garantiert Langlebigkeit und höchste Zuverlässigkeit durch jahrzehntelange Erfahrung in der Verbindungstechnik.
- Reduzierung von Montagefehlern: Vereinfachter Installationsprozess minimiert das Risiko von fehlerhaften Verbindungen.
Technische Spezifikationen und Materialgüte
Die WAGO 2092-1424 picoMAX 5.0 Stiftleiste ist aus hochwertigen Materialien gefertigt, die für eine lange Lebensdauer und Zuverlässigkeit unter verschiedenen Betriebsbedingungen ausgelegt sind. Die Gehäusematerialien sind robust und bieten eine exzellente elektrische Isolation, um die Sicherheit der elektrischen Verbindungen zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | picoMAX 5.0 |
| Artikelnummer | 2092-1424 |
| Polanzahl | 4 |
| Bauform | Gewinkelt (90 Grad) |
| Anschlusstechnik | Push-in-CAGE CLAMP® |
| Leiterquerschnitt (massiv) | 0,2 mm² – 1,5 mm² (entspricht AWG 24 – 16) |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,2 mm² – 1,5 mm² (entspricht AWG 24 – 16) |
| Nennspannung | 320 V |
| Nennstrom | 12 A |
| Umgebungstemperatur | -40 °C bis +85 °C |
| Gehäusematerial | WAGO-typisches Hochleistungskunststoffgemisch für Langlebigkeit und Isolation (z.B. Polyamid PA 6.6) |
| Kontaktmaterial | Kupferlegierung, vernickelt oder verzinnt für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Farbe | Grau (Standard für Verbindungskomponenten dieser Serie) |
| Befestigungsart | Lötbare Pins für Leiterplattenmontage |
| Zulassungen | Konform mit relevanten internationalen Normen (z.B. UL, VDE), Details siehe Produktdatenblatt |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2092-1424 picoMAX 5.0 Stiftleiste gewinkelt 4-polig ist aufgrund ihrer kompakten Bauform und der robusten Verbindungstechnik einsetzbar in einer Vielzahl von Branchen und Applikationen. Sie eignet sich hervorragend für:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik- und Aktorik-Anbindungen, Panel-Montage.
- Gerätebau: Stromversorgungen, Steuerplatinen in Haushaltsgeräten, Medizintechnik.
- Beleuchtungstechnik: LED-Treiber, Lichtsteuerungsmodule, insbesondere in Design-Leuchten, wo Platz kritisch ist.
- Telekommunikation und Netzwerktechnik: Kompakte Signalübertragungseinheiten.
- Prototyping und Entwicklung: Schnelle und zuverlässige Verdrahtung bei der Erstellung von Mustern und Prototypen.
Die gewinkelte Ausführung ermöglicht die Platzierung von Komponenten und Anschlusskabeln parallel zur Leiterplatte, was die Höhe von Baugruppen reduziert und die Integration in flache Gehäuse erleichtert. Dies ist ein entscheidender Vorteil gegenüber Standardlösungen, die oft zusätzliche vertikale Ausdehnung erfordern.
Integration und Montage: Einfachheit trifft Präzision
Die Montage der WAGO 2092-1424 ist denkbar einfach und effizient. Die Stiftleiste wird auf die Leiterplatte gelötet, die Lötpads sind präzise gefertigt, um eine sichere und leitfähige Verbindung zu gewährleisten. Nach der Lötung können die Anschlusskabel dank der Push-in-CAGE CLAMP®-Technologie werkzeuglos und schnell gesteckt werden. Ein leichter Zug am Kabel gibt Rückmeldung über eine sichere Verriegelung. Diese Einfachheit in der Montage reduziert die Installationszeit signifikant und minimiert das Risiko von Beschädigungen an der Leiterplatte oder den Kabeln. Im Vergleich zu traditionellen Schraubklemmen entfällt das lästige Lösen und Festziehen von Schrauben, was besonders bei Massenproduktionen einen erheblichen Effizienzvorteil darstellt.
Haltbarkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen
Die picoMAX 5.0 Stiftleiste ist für den Einsatz in Umgebungen konzipiert, in denen Zuverlässigkeit oberste Priorität hat. Die bewährte CAGE CLAMP®-Federkraftklemme sorgt für einen dauerhaft sicheren elektrischen Kontakt, selbst unter Einfluss von Vibrationen, Stößen oder starken Temperaturschwankungen. Das Gehäusematerial ist UV-beständig und chemikalienresistent, was die Langlebigkeit der Komponente in industriellen Umgebungen sicherstellt. Die Nennspannung von 320 V und der Nennstrom von 12 A decken die Anforderungen einer Vielzahl von Applikationen ab und bieten eine solide Basis für stabile elektrische Verbindungen.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1424 – picoMAX 5.0 Stiftleiste gewinkelt 4-polig
Was ist der Hauptvorteil der gewinkelten Bauform dieser Stiftleiste?
Die gewinkelte Bauform ermöglicht eine 90-Grad-Anschlussrichtung der Kabel parallel zur Leiterplatte. Dies ist ideal für Anwendungen mit begrenztem Bauraum, um die Höhe von Baugruppen zu reduzieren und die Kabelorganisation zu verbessern.
Ist die Montage der WAGO 2092-1424 komplex?
Nein, die Montage ist sehr einfach. Die Stiftleiste wird auf die Leiterplatte gelötet, und die Kabel können dann dank der integrierten Push-in-CAGE CLAMP®-Technologie werkzeuglos gesteckt werden.
Welche Arten von Leitern können mit dieser Stiftleiste verbunden werden?
Sie können sowohl massive als auch feindrähtige Leiter mit Aderendhülsen im Querschnittsbereich von 0,2 mm² bis 1,5 mm² (AWG 24 bis 16) sicher und werkzeuglos anschließen.
Ist diese Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die picoMAX 5.0 Stiftleiste ist aus robusten Materialien gefertigt und die CAGE CLAMP®-Technologie sorgt für einen sicheren Kontakt auch unter Vibrationen und Temperaturschwankungen. Die Zulassungen nach internationalen Normen bestätigen ihre Einsatzfähigkeit.
Welche maximale Spannung und Stromstärke kann diese Stiftleiste handhaben?
Die Nennspannung beträgt 320 Volt und der Nennstrom 12 Ampere. Diese Werte sind für eine Vielzahl von elektronischen und elektrischen Anwendungen ausreichend.
Bietet WAGO auch andere Ausführungen der picoMAX 5.0 Stiftleisten an?
WAGO bietet eine breite Palette von picoMAX 5.0 Produkten an, darunter auch gerade Stiftleisten, Varianten mit unterschiedlicher Polzahl und unterschiedlichen Anschlussarten, um den vielfältigen Anforderungen des Marktes gerecht zu werden. Die genauen verfügbaren Optionen entnehmen Sie bitte unserem Gesamtkatalog oder den Produktdetailseiten.
Was unterscheidet die picoMAX 5.0 Serie von älteren WAGO Verbindungstechnologien?
Die picoMAX 5.0 Serie zeichnet sich durch eine nochmals gesteigerte Packungsdichte und eine verbesserte Handhabung aus. Die Push-in-CAGE CLAMP®-Technologie ermöglicht ein noch schnelleres und sichereres Stecken von Leitern im Vergleich zu einigen älteren oder konkurrierenden Systemen.
