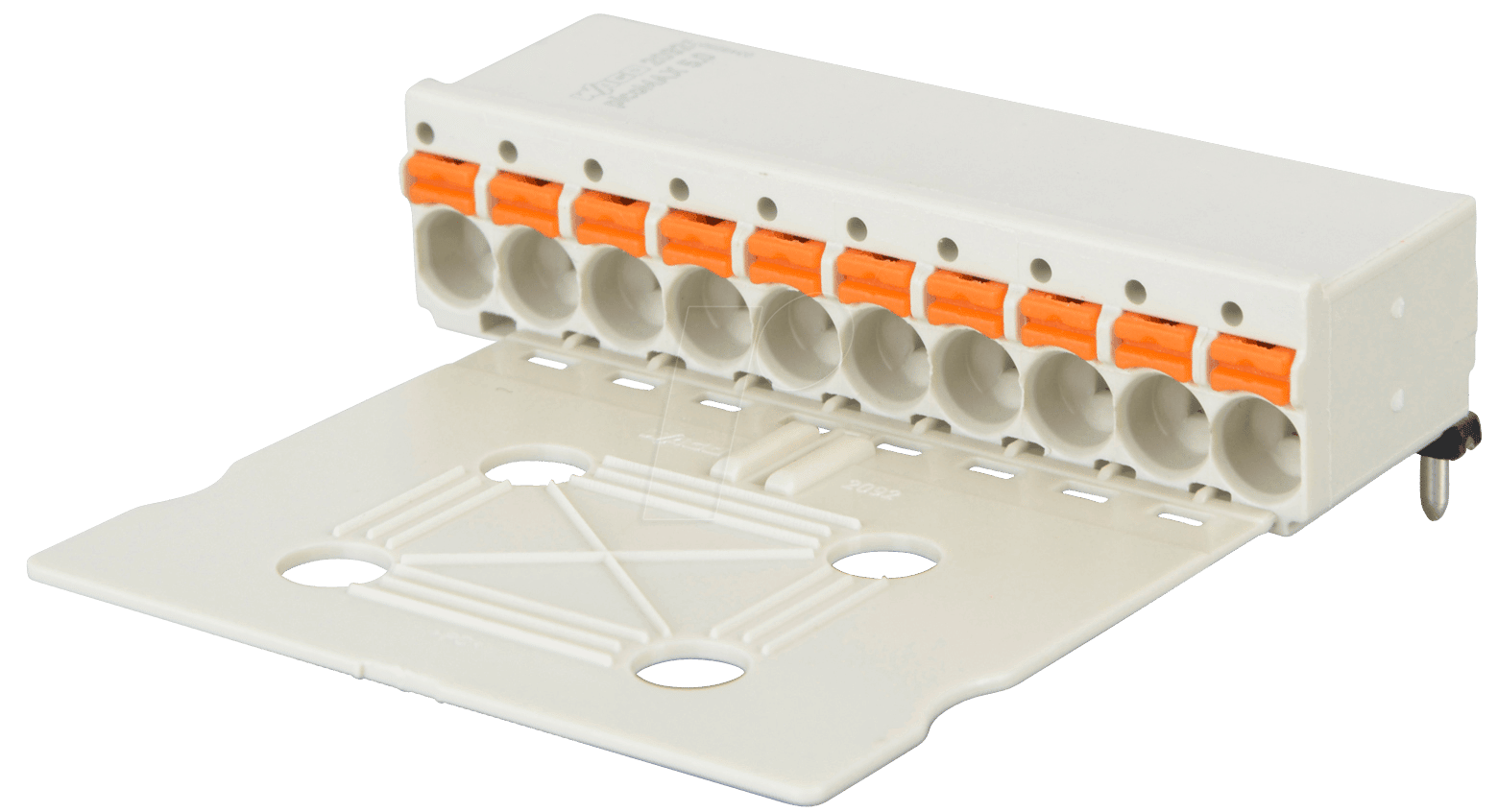

WAGO 2092-1360 – picoMAX eCOM Federleiste: Präzision und Effizienz für Ihre Verdrahtungsanforderungen
Die WAGO 2092-1360 picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 10-polig ist die optimale Lösung für Ingenieure, Elektriker und Anlagenbauer, die eine zuverlässige, platzsparende und zeitsparende Methode zur Verbindung von Leitern in anspruchsvollen elektrischen Installationen suchen. Diese spezialisierte Federleiste wurde entwickelt, um die Komplexität der Verdrahtung zu reduzieren, Fehlerquellen zu minimieren und gleichzeitig eine sichere und langlebige elektrische Verbindung zu gewährleisten, insbesondere dort, wo Platzbeschränkungen oder die Notwendigkeit einer kompakten Bauweise bestehen.
Innovative Anschlusslösungen mit picoMAX eCOM
Die picoMAX eCOM Familie von WAGO steht für fortschrittliche Klemmtechnologie, die auf Effizienz und Zuverlässigkeit ausgelegt ist. Die 2092-1360 Variante mit ihrer gewinkelten Ausführung und einem Leiteranschlussabstand von 5,0 mm bietet eine intelligente Lösung für dicht belegte Schaltschränke und Apparate. Die 10-polige Ausführung ermöglicht die gleichzeitige Aufnahme einer signifikanten Anzahl von Leitern auf kleinstem Raum, was sie ideal für die Verdrahtung von Steuerungen, Sensoren und Aktoren macht. Der integrierte Federkraftanschluss eliminiert die Notwendigkeit von Werkzeugen, was die Installation beschleunigt und die Betriebskosten senkt.
Vorteile der WAGO 2092-1360 picoMAX eCOM Federleiste
- Schnelle und Werkzeuglose Verdrahtung: Die patentierte CAGE CLAMP®-Technologie ermöglicht ein einfaches Einstecken von massiven und feindrähtigen Leitern ohne Werkzeug. Dies spart signifikant Installationszeit und reduziert das Risiko von Verdrahtungsfehlern.
- Kompaktes und Platzsparendes Design: Mit einem Leiteranschlussabstand von 5,0 mm und der gewinkelten Bauform optimiert diese Federleiste den verfügbaren Bauraum in Schaltschränken und Geräten, was den Einsatz in kompakteren Systemen ermöglicht.
- Hohe Anschlussdichte: Die 10-polige Ausführung erlaubt die parallele Verbindung mehrerer Leiter auf engstem Raum, was die Effizienz bei der Verdrahtung von komplexen Schaltkreisen erhöht.
- Zuverlässige und Dauerhafte Verbindungen: Die Federkraftanschluss-Technologie sorgt für eine konstante Klemmkraft, die auch bei Vibrationen oder Temperaturschwankungen stabil bleibt. Dies gewährleistet eine sichere und wartungsfreie elektrische Verbindung über die gesamte Lebensdauer der Anlage.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, darunter Maschinenbau, Automatisierungstechnik, Energieverteilung und Beleuchtungstechnik, wo eine flexible und zuverlässige Verdrahtung gefordert ist.
- Robuste Materialauswahl: Gefertigt aus hochwertigen, flammhemmenden Kunststoffen und korrosionsbeständigen Federkontakten, bietet die Leiste eine hohe Bestätigungszuverlässigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Gewinkelte Ausführung für spezifische Montageanforderungen: Die gewinkelte Bauform erleichtert die Einführung und Verlegung von Leitern in bestimmten Einbausituationen, was eine optimierte Installation ermöglicht.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Federleiste |
| Serie | picoMAX eCOM |
| Artikelnummer | 2092-1360 |
| Polanzahl | 10 |
| Leiteranschlussabstand | 5,0 mm |
| Anschlussart | Federkraftanschluss (CAGE CLAMP®) |
| Ausführung | Gewinkelt |
| Leiterquerschnitt (massiv) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Isolierstoffhülse) | 0,5 mm² – 2,5 mm² |
| Max. Nennstrom | 16 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Max. Nennspannung | 400 V (gemäß EN 60664-1) |
| Gehäusematerial | Halogenfreier, flammhemmender Kunststoff |
| Kontaktmaterial | Federstahl (verzinkt oder verzinnt) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Farbe | Hellgrau |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2092-1360 picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 10-polig findet breite Anwendung in verschiedensten Industriezweigen. In der Automatisierungstechnik ermöglicht sie die kompakte und sichere Verdrahtung von Sensoren, Aktoren und Steuerungseinheiten, wo eine hohe Anschlussdichte unerlässlich ist. Im Maschinenbau unterstützt sie die effiziente Integration von elektrischen Komponenten in komplexe Maschinenstrukturen, auch unter beengten Platzverhältnissen. Die Energieverteilung profitiert von der schnellen und zuverlässigen Verbindung von Einspeisungen und Abgängen. Auch im Bereich der Gebäudeautomation und der Anlagenbeleuchtung stellt diese Federleiste eine leistungsfähige Lösung für die Signal- und Leistungsübertragung dar. Ihre gewinkelte Ausführung ist besonders vorteilhaft für Installationen, bei denen Leitungen gezielt von oben oder seitlich eingeführt werden müssen, um eine optimale Kabelführung zu gewährleisten und Überbiegungen zu vermeiden.
Qualität und Zuverlässigkeit von WAGO
WAGO steht seit Jahrzehnten für Innovation und Qualität im Bereich der elektrischen Verbindungstechnik. Die picoMAX eCOM Federleisten sind ein Beispiel für das Engagement des Unternehmens für technische Exzellenz. Die Verwendung hochwertiger Materialien, strengste Qualitätskontrollen und die kontinuierliche Weiterentwicklung der CAGE CLAMP®-Technologie stellen sicher, dass jedes Produkt den höchsten Anforderungen an Sicherheit und Langlebigkeit genügt. Die flammhemmenden Eigenschaften des Gehäusematerials und die Korrosionsbeständigkeit der Kontakte garantieren einen sicheren Betrieb auch unter anspruchsvollen Umgebungsbedingungen. Diese Federleiste ist nicht nur eine Komponente, sondern ein integraler Bestandteil einer zuverlässigen und zukunftssicheren elektrischen Infrastruktur.
Sicherheit und Normenkonformität
Die WAGO 2092-1360 picoMAX eCOM Federleiste entspricht den relevanten internationalen Normen und Standards für elektrische Verbindungen, einschließlich EN 60664-1 (Überspannungskategorien und Verschmutzungsgrade) und UL-Zulassungen. Diese Konformität gewährleistet, dass das Produkt sicher und zuverlässig in einer Vielzahl von Anwendungen eingesetzt werden kann und die gesetzlichen Anforderungen erfüllt werden.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1360 – picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 10-polig
Welche Leiterquerschnitte können mit der WAGO 2092-1360 verbunden werden?
Die WAGO 2092-1360 Federleiste kann sowohl massive als auch feindrähtige Leiter mit Isolierstoffhülse im Bereich von 0,5 mm² bis 2,5 mm² aufnehmen. Dies deckt die gängigsten Querschnitte für Steuerungs- und Signalanwendungen ab.
Ist die Verwendung von Werkzeugen für den Anschluss der Leiter notwendig?
Nein, dank der integrierten CAGE CLAMP®-Technologie ist für den Anschluss der Leiter kein Werkzeug erforderlich. Die Leiter werden einfach in die entsprechende Öffnung gesteckt, und die Federklemmung sorgt für eine sichere Verbindung.
Für welche Umgebungsbedingungen ist diese Federleiste geeignet?
Die WAGO 2092-1360 ist für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt. Das verwendete Gehäusematerial ist zudem halogenfrei und flammhemmend, was die Eignung für verschiedene industrielle Umgebungen gewährleistet.
Was bedeutet die „gewinkelte“ Ausführung?
Die gewinkelte Ausführung bezieht sich auf die Ausrichtung der Anschlüsse. Anstatt senkrecht zur Leiterplatte oder Montagefläche zu verlaufen, sind die Anschlüsse bei dieser Variante im Winkel angeordnet. Dies erleichtert die Einführung und Verlegung von Kabeln in bestimmten Einbausituationen, insbesondere wenn der Platz begrenzt ist oder eine spezifische Kabelführung gewünscht wird.
Kann diese Federleiste in Anwendungen mit hoher Vibration eingesetzt werden?
Ja, die CAGE CLAMP®-Technologie von WAGO ist bekannt für ihre hohe Vibrationsfestigkeit. Die Federkraft hält die Verbindung auch unter mechanischen Belastungen stabil und verhindert ein Lösen der Leiter.
Welche Vorteile bietet die picoMAX eCOM Serie im Vergleich zu herkömmlichen Klemmen?
Die picoMAX eCOM Serie zeichnet sich durch eine höhere Anschlussdichte, eine noch kompaktere Bauform und eine optimierte Handhabung aus. Die gewinkelte Variante der 2092-1360 ergänzt diese Vorteile durch eine verbesserte räumliche Flexibilität bei der Verdrahtung.
Ist die WAGO 2092-1360 für den Einsatz in sicherheitsrelevanten Anwendungen zugelassen?
Die Federleiste erfüllt relevante Sicherheitsnormen und ist für den Einsatz in vielen industriellen Anwendungen konzipiert. Für spezifische sicherheitsrelevante Anwendungen sind jedoch immer die jeweiligen Normen und Zulassungen des Gesamtsystems zu berücksichtigen.
