Effiziente Verdrahtungslösungen für anspruchsvolle Anwendungen: WAGO 2092-1358 picoMAX eCOM Federleiste

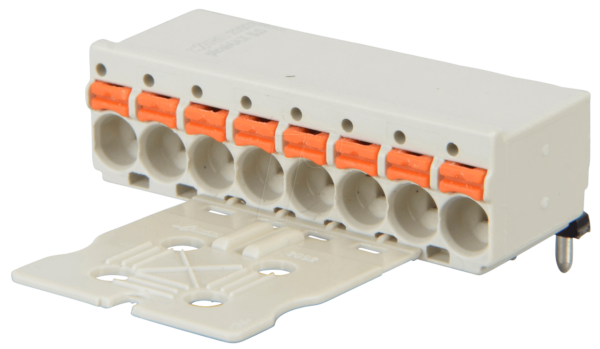

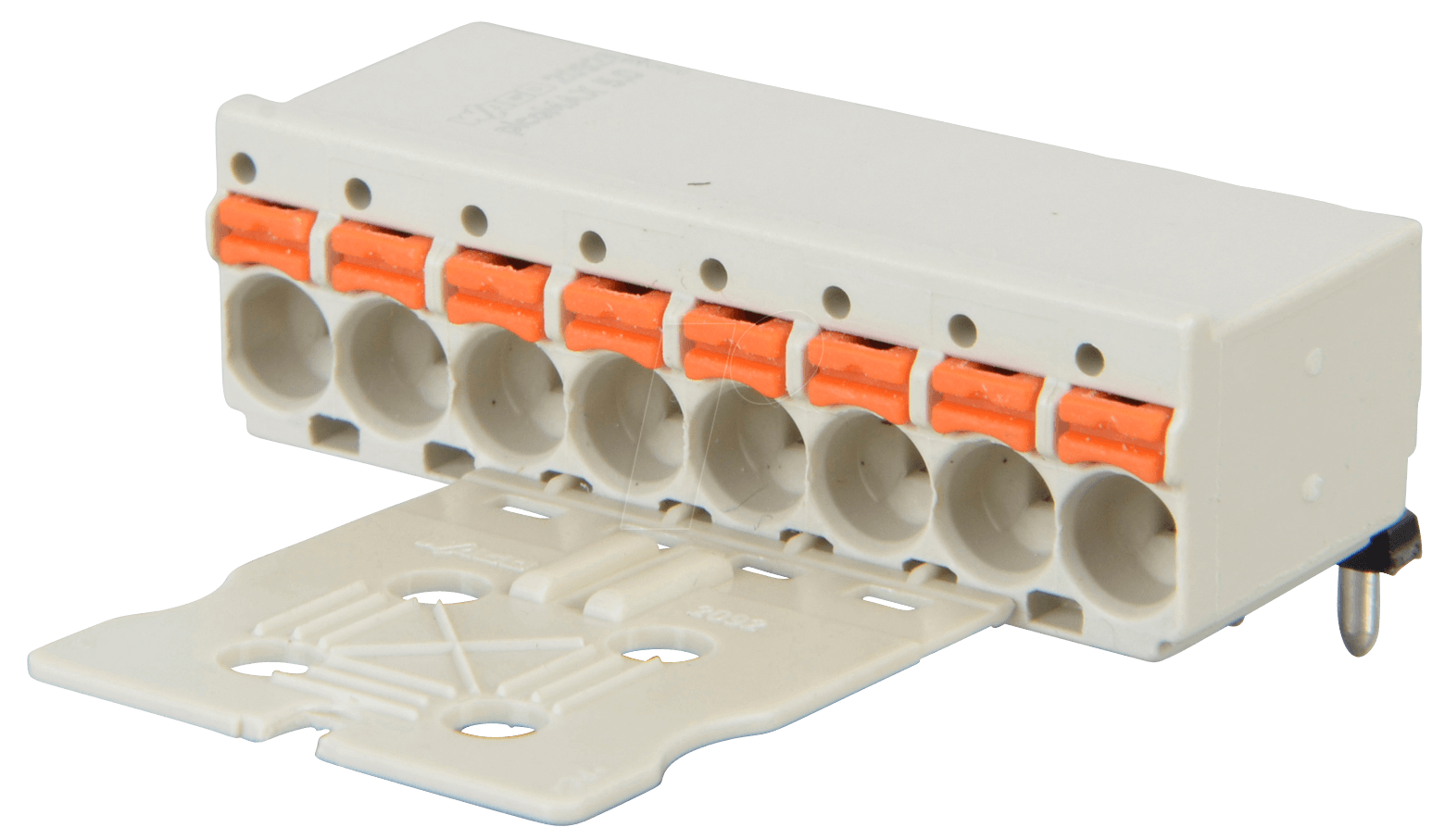

Die WAGO 2092-1358 picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 8-polig ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige, platzsparende und zeitsparende Verbindungstechnik in kompakten Gehäusen oder bei eng definierten Leiterplattenlayouts benötigen. Sie adressiert das häufige Problem der umständlichen und fehleranfälligen Schraubverbindungen, indem sie eine sichere und effiziente Klemmtechnologie für anspruchsvolle Umgebungen bietet.
Präzision und Zuverlässigkeit durch innovative picoMAX Technologie
Die picoMAX Technologie von WAGO steht für kompakte Bauform und höchste Zuverlässigkeit. Die 2092-1358 Serie setzt diesen Standard fort und ermöglicht durch ihre gewinkelte Bauform und den feinen Rastermaß von 5,0 mm eine signifikante Reduzierung des Platzbedarfs auf der Leiterplatte. Dies ist entscheidend für die Miniaturisierung elektronischer Geräte und Systeme, wo jeder Millimeter zählt.
Herausragende Vorteile der WAGO 2092-1358 picoMAX eCOM Federleiste
- Werkzeuglose Installation: Dank der bewährten WAGO-Federklemme ist die Verdrahtung denkbar einfach und schnell. Kein zeitraubendes Schrauben mehr, kein Risiko von losen Verbindungen durch Vibrationen. Dies reduziert die Montagezeit erheblich und minimiert Fehlerquellen.
- Kompakte Bauform: Die Serie picoMAX ist speziell für Anwendungen mit begrenztem Bauraum konzipiert. Die gewinkelte Ausführung der 2092-1358 ermöglicht eine optimale Nutzung des vertikalen Raums auf der Leiterplatte, was für die Entwicklung hochintegrierter elektronischer Baugruppen unerlässlich ist.
- Hohe Kontaktsicherheit: Die Federkraftklemmung sorgt für eine dauerhaft zuverlässige und vibrationssichere Verbindung, selbst unter widrigen Umgebungsbedingungen wie starken Erschütterungen oder Temperaturschwankungen. Dies ist ein entscheidender Vorteil gegenüber traditionellen Schraubklemmen.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Gebäudeautomation, im Maschinenbau, in der Medizintechnik oder in der Unterhaltungselektronik – die picoMAX eCOM Federleiste passt sich flexibel an verschiedenste Anforderungen an.
- Optimale Signalintegrität: Die präzise gefertigten Kontakte und die stabile Klemmung gewährleisten eine exzellente Signalübertragung und minimieren Übertragungsfehler, was für datenintensive Anwendungen von großer Bedeutung ist.
- Hohe Strombelastbarkeit in kompakter Bauweise: Trotz der geringen Größe bietet die 2092-1358 eine beeindruckende Strombelastbarkeit, die für viele typische Applikationen mehr als ausreichend ist.
- Einfache Handhabung und Wartung: Die werkzeuglose Betätigung vereinfacht nicht nur die Erstinstallation, sondern auch eventuelle Wartungsarbeiten oder den Austausch von Komponenten erheblich.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 2092-1358 picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 8-polig zeichnet sich durch erstklassige Materialwahl und präzise Fertigung aus, die eine langlebige und zuverlässige Performance gewährleisten. Die Konstruktion ist auf höchste elektrische und mechanische Beanspruchung ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2092-1358 – picoMAX eCOM Federleiste |
| Bauform | Gewinkelt |
| Rastermaß | 5,0 mm |
| Anzahl der Anschlüsse | 8-polig |
| Klemmtechnologie | Federkraftklemme (Cage Clamp®) |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 2,5 mm² |
| Nennspannung | Bis zu 400 V (anwendungsspezifisch und normenkonform) |
| Nennstrom | Bis zu 21 A (anwendungsspezifisch und normenkonform) |
| Isolationsmaterial | Hochtemperaturkunststoff (oft Polyamid, PA) mit exzellenten Isoliereigenschaften und Flammwidrigkeit (z.B. UL 94 V-0) |
| Leiterwerkstoff (Kontakte) | Kupferlegierung mit hoher elektrischer Leitfähigkeit, oft oberflächenveredelt (z.B. verzinnt) für optimalen Kontakt und Korrosionsschutz |
| Schutzart (bei ordnungsgemäßer Montage) | Abhängig von der Gesamtanordnung der Anwendung, aber die Federklemme selbst schützt vor unbeabsichtigtem Berühren spannungsführender Teile. |
| Einsatztemperatur | Typischerweise von -40 °C bis +105 °C, abhängig von der genauen Materialauswahl und Anwendungsumgebung |
| Abmessungen (L x B x H) | Kompakte Abmessungen durch die picoMAX Serie, spezifische Maße variieren je nach Polzahl und Bauform. Die gewinkelte Ausführung optimiert die vertikale Raumnutzung auf der Leiterplatte. |
| Montageart | Lötfahnen zur direkten Montage auf Leiterplatten (SMD oder THT, je nach Variante) |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 2092-1358 picoMAX eCOM Federleiste ist ein Paradebeispiel für fortschrittliche Verdrahtungstechnik, die in einer Vielzahl von Branchen und Applikationen unverzichtbar geworden ist. Ihre Stärken kommen besonders dort zum Tragen, wo Zuverlässigkeit, Effizienz und Platzersparnis im Vordergrund stehen.
In der Gebäudeautomation ermöglicht sie eine schnelle und sichere Anbindung von Sensoren, Aktoren und Steuergeräten in Schaltschränken und dezentralen Einheiten. Die werkzeuglose Montage spart wertvolle Zeit bei der Installation und reduziert das Risiko von Verdrahtungsfehlern, was für die Funktionssicherheit von Smart Homes und industriellen Steuerungssystemen essenziell ist.
Im Maschinenbau und der Automatisierungstechnik ist die picoMAX eCOM Federleiste eine bevorzugte Wahl für die Verdrahtung von Steuerungen, Antrieben und Sicherheitseinrichtungen. Die hohe Vibrationsfestigkeit der Federklemme gewährleistet dauerhafte Kontaktsicherheit, selbst in dynamischen und rauen Umgebungen. Die kompakte, gewinkelte Bauform ist ideal für die Integration in enge Maschinenverkleidungen oder Steuergeräte.
Die Medizintechnik stellt höchste Ansprüche an die Zuverlässigkeit und Sicherheit von Komponenten. Die WAGO 2092-1358 erfüllt diese Anforderungen durch ihre präzise Fertigung und die robuste Klemmtechnologie, die einen sicheren Signalfluss für Diagnosegeräte, Patientenmonitore und medizintechnische Apparaturen gewährleistet.
Auch in der Unterhaltungselektronik, der Signalübertragungstechnik und bei der Entwicklung von IoT-Geräten spielt die picoMAX eCOM eine wichtige Rolle. Sie ermöglicht eine platzsparende und effiziente Anbindung von Komponenten auf Leiterplatten, wo jede minimale Abmessung zählt, um die Geräte weiter zu miniaturisieren und die Leistungsfähigkeit zu steigern.
Die gewinkelte Ausführung der 2092-1358 ist besonders vorteilhaft, wenn die Leiterplatte nahe an einer Gehäusewand montiert wird oder wenn die Verdrahtung von unten auf die Leiterplatte erfolgen soll. Dies eröffnet vielfältige Möglichkeiten im Design von kompakten und funktionalen Geräten.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1358 – picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 8-polig
Ist die Montage der WAGO 2092-1358 auch ohne Spezialwerkzeug möglich?
Ja, die WAGO 2092-1358 picoMAX eCOM Federleiste ist mit der bewährten WAGO-Federkraftklemme ausgestattet. Die Leiter werden einfach und werkzeuglos in die entsprechenden Anschlüsse eingeführt. Das Entfernen der Leiter erfolgt durch einfaches Herausziehen, eventuell mit Hilfe eines geeigneten Werkzeugs zum Lösen der Feder (je nach Modellvariante, aber in der Regel nicht zwingend erforderlich für die Grundinstallation).
Welche Leiterquerschnitte können mit der 8-poligen picoMAX eCOM Federleiste verbunden werden?
Die WAGO 2092-1358 picoMAX eCOM Federleiste ist für die Aufnahme von eindrächtigen (starren) Leitern sowie von feindrähtigen (flexiblen) Leitern mit Aderendhülse konzipiert. Die zulässigen Leiterquerschnitte liegen typischerweise im Bereich von 0,2 mm² bis 2,5 mm² (AWG 24 bis AWG 14), was eine breite Palette von Anwendungen abdeckt.
Wie hoch ist die maximale Strombelastbarkeit der picoMAX eCOM Federleiste?
Die Nennstrombelastbarkeit der WAGO 2092-1358 kann je nach spezifischer Anwendung und Einhaltung relevanter Normen variieren. Typischerweise sind diese Federleisten für Nennströme von bis zu 21 Ampere ausgelegt. Es ist jedoch stets ratsam, die spezifischen Belastungsgrenzen gemäß den technischen Datenblättern und den geltenden Sicherheitsvorschriften zu prüfen.
Was bedeutet die Bezeichnung „gewinkelt“ bei dieser Federleiste?
Die Bezeichnung „gewinkelt“ bezieht sich auf die Ausrichtung der Lötanschlüsse auf der Leiterplatte. Anstatt senkrecht zur Leiterplatte zu stehen, sind die Anschlüsse der WAGO 2092-1358 um 90 Grad abgewinkelt. Dies ermöglicht eine horizontale Verdrahtung auf der Leiterplatte und kann bei der Konstruktion von kompakten oder flachen Geräten von Vorteil sein, um den vertikalen Bauraum optimal auszunutzen.
Ist die WAGO 2092-1358 für den Einsatz in industriellen Umgebungen geeignet?
Ja, die WAGO 2092-1358 picoMAX eCOM Federleiste ist explizit für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Federkraftklemmung bietet eine hohe Vibrationsfestigkeit und damit eine dauerhafte Kontaktsicherheit, die für industrielle Anwendungen unerlässlich ist. Die verwendeten Materialien sind zudem robust und widerstandsfähig gegen Umwelteinflüsse.
Welche Vorteile bietet die picoMAX Technologie im Vergleich zu Standard-Federklemmen?
Die picoMAX Technologie zeichnet sich durch ihre besonders kompakte Bauform aus, was sie ideal für Anwendungen mit begrenztem Platzangebot macht. Trotz ihrer geringen Größe bietet sie die bewährte WAGO-Zuverlässigkeit und einfache Handhabung der Federkraftklemme. Die gewinkelte Ausführung der 2092-1358 ermöglicht zudem eine noch flexiblere Integration in Designs mit begrenztem vertikalem Raum.
Sind die Materialien der Federleiste normenkonform für den Einsatz in sensiblen Anwendungen wie der Medizintechnik?
WAGO legt großen Wert auf die Einhaltung relevanter Normen und Zertifizierungen. Die für die picoMAX eCOM Federleiste verwendeten Kunststoffe und Metalle sind in der Regel für eine Vielzahl von Anwendungen freigegeben, einschließlich solcher mit hohen Anforderungen an Brandschutz, elektrische Sicherheit und Materialbeständigkeit. Für spezifische Anwendungen wie die Medizintechnik sollte jedoch stets die genaue Konformität mit den jeweiligen Branchenstandards und den Produktdatenblättern geprüft werden.
