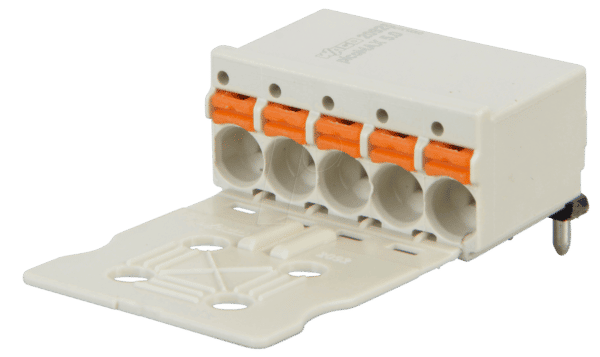

WAGO 2092-1355 – picoMAX eCOM Federleiste: Effiziente und platzsparende Verbindungstechnik für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen, werkzeuglosen und besonders kompakten Verbindungslösung für Ihre anspruchsvollen Elektroinstallationen? Die WAGO 2092-1355 picoMAX eCOM Federleiste, gewinkelt, mit einem Rastermaß von 5,0 mm und 5 Polen, ist die ideale Wahl für Elektroinstallateure, Schaltschrankbauer und Entwickler, die Wert auf höchste Effizienz, Sicherheit und geringen Platzbedarf legen. Diese innovative Federklemme ermöglicht eine schnelle und sichere Montage von ein- und mehrdrähtigen Leitern und löst damit Herausforderungen bei der Verdrahtung in beengten Bauräumen, wo herkömmliche Verbindungsmethoden an ihre Grenzen stoßen.
Die Vorteile der picoMAX eCOM Federleiste
Die WAGO 2092-1355 picoMAX eCOM Federleiste revolutioniert die Art und Weise, wie elektrische Verbindungen hergestellt werden. Sie bietet eine überlegene Alternative zu traditionellen Klemmverbindungen durch:
- Werkzeuglose Montage: Sparen Sie wertvolle Zeit und reduzieren Sie Montagefehler durch die intuitive Push-in CAGE CLAMP® Technologie von WAGO.
- Maximale Platzersparnis: Das extrem kompakte Design der picoMAX Serie ermöglicht eine signifikante Reduzierung des Einbauraums, was besonders in modernen, hochintegrierten Geräten und Schaltschränken von Vorteil ist.
- Hohe Verdrahtungsdichte: Mit 5 Polen auf engstem Raum und einem Rastermaß von 5,0 mm ermöglicht die Leiste eine hohe Anzahl an Anschlüssen auf kleinster Fläche.
- Vibrationssicherheit: Die federbasierte Klemmtechnologie gewährleistet eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Flexibilität bei der Leiterwahl: Akzeptiert sowohl massive als auch flexible Leiter mit Aderendhülse ohne Vorbehandlung, was die Einsatzmöglichkeiten erweitert.
- Optimierte Handhabung: Die gewinkelte Ausführung erleichtert die Leiterführung in komplexen Verdrahtungsszenarien und ermöglicht eine klare Strukturierung.
- Erhöhte Sicherheit: Integrierte Prüföffnungen und das robuste Gehäusematerial tragen zur Sicherheit und Zuverlässigkeit der gesamten Installation bei.
Technische Spezifikationen im Detail
Die WAGO 2092-1355 picoMAX eCOM Federleiste zeichnet sich durch ihre präzise Verarbeitung und die Verwendung hochwertiger Materialien aus, die für Langlebigkeit und Zuverlässigkeit sorgen.
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | Federleiste |
| Serie | picoMAX eCOM |
| Polzahl | 5 |
| Rastermaß | 5,0 mm |
| Anschlussart | Push-in CAGE CLAMP® |
| Leiterart | Massivleiter, Litze mit Aderendhülse |
| Leiterquerschnitt (min.) | 0,5 mm² |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Nennspannung (IEC) | 400 V |
| Nennstrom (IEC) | 21 A |
| Max. Betriebstemperatur | +85 °C |
| Gehäusematerial | Hochleistungskunststoff (Halogenfrei) |
| Farbe | Grau (RAL 7035) |
| Montageart | Schraubmontage (optional über Montageadapter) |
| Ausrichtung | Gewinkelt |
| Schutzart | IP20 (bei korrekt montierten Leitern) |
| Zulassungen | CE, VDE, UL |
Anwendungsbereiche der picoMAX eCOM Federleiste
Die Vielseitigkeit der WAGO 2092-1355 picoMAX eCOM Federleiste macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von Anwendungen. Ihre herausragende Leistung und Kompaktheit eröffnen neue Möglichkeiten für die Gestaltung effizienter elektrischer Systeme.
Gebäudetechnik und Hausautomation
In der modernen Gebäudetechnik, wo immer mehr smarte Funktionen integriert werden, ist der Platz in Schaltschränken und Verteilerdosen oft begrenzt. Die picoMAX eCOM Federleiste ermöglicht eine platzsparende Verdrahtung von Sensoren, Aktoren und Steuergeräten. Ihre einfache Handhabung reduziert die Installationszeit und erhöht die Zuverlässigkeit, was für die Langlebigkeit von Smart-Home-Systemen entscheidend ist. Die gewinkelte Bauform erleichtert dabei die Anbindung in engen Verhältnissen.
Industrielle Automatisierung und Maschinenbau
Im Bereich der industriellen Automatisierung sind Robustheit, Sicherheit und Effizienz von höchster Bedeutung. Die WAGO 2092-1355 eignet sich hervorragend für die Verdrahtung von Steuerungssystemen, Antrieben und Sensoren in Maschinen und Anlagen. Die vibrationsfeste Verbindung und die hohe Strombelastbarkeit gewährleisten einen störungsfreien Betrieb auch unter anspruchsvollen industriellen Bedingungen. Die Reduzierung des Verdrahtungsaufwands durch die werkzeuglose Montage ist hier ein erheblicher wirtschaftlicher Faktor.
Beleuchtungstechnik und Lichtmanagementsysteme
Moderne Beleuchtungslösungen, insbesondere solche mit intelligenten Steuerungsmöglichkeiten (z.B. Dali-Bus), erfordern eine präzise und kompakte Verdrahtung. Die picoMAX eCOM Federleiste ermöglicht eine saubere und sichere Verbindung von Leuchten, Treibern und Steuermodulen. Die reduzierte Größe hilft, das Erscheinungsbild von Leuchten und Installationen nicht zu beeinträchtigen, während die einfache Montage den Installationsprozess beschleunigt.
Netzteile und Energieverteilung
Bei der Entwicklung kompakter und leistungsfähiger Netzteile sowie bei der Planung von Energieverteilungseinheiten spielt die Wahl der richtigen Verbindungstechnik eine zentrale Rolle. Die WAGO 2092-1355 ermöglicht eine effiziente und sichere Verteilung von Energie auf kleinstem Raum. Ihre hohe Strombelastbarkeit und die zuverlässige Klemmtechnologie sorgen für eine stabile Stromversorgung.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1355 – picoMAX eCOM Federleiste, gewinkelt, 5,0 mm, 5-polig
Was sind die Hauptvorteile der picoMAX eCOM Serie im Vergleich zu herkömmlichen Klemmen?
Die picoMAX eCOM Serie, zu der die WAGO 2092-1355 gehört, bietet entscheidende Vorteile durch ihre extrem kompakte Bauform, die werkzeuglose Push-in CAGE CLAMP® Anschluss-Technologie für schnelle und sichere Verbindungen sowie eine hohe Verdrahtungsdichte. Dies resultiert in signifikanten Platz- und Zeitersparnissen bei der Installation.
Für welche Leiterarten ist die WAGO 2092-1355 Federleiste geeignet?
Diese Federleiste ist für die Aufnahme von massiven Leitern sowie von flexiblen Leitern mit Aderendhülse ausgelegt. Dies bietet eine hohe Flexibilität bei der Auswahl der einzusetzenden Kabeltypen, ohne dass spezielle Vorbereitungen für massive Leiter erforderlich sind.
Wie wird die Sicherheit der Verbindung mit der picoMAX eCOM Federleiste gewährleistet?
Die Sicherheit wird durch die bewährte Push-in CAGE CLAMP® Verbindungstechnologie gewährleistet, die eine dauerhaft sichere und vibrationsbeständige Klemmung sicherstellt. Zudem verfügt die Leiste über integrierte Prüföffnungen zur einfachen Überprüfung der Spannungsfreiheit und des korrekten Anschlusses.
Welche Vorteile bietet die gewinkelte Ausführung dieser Federleiste?
Die gewinkelte Ausführung der WAGO 2092-1355 erleichtert die Leiterführung und die Verdrahtung in komplexen und beengten Bauräumen. Sie ermöglicht eine übersichtlichere und platzsparendere Anordnung der Kabel im Schaltschrank oder Gerät.
Was bedeutet das Rastermaß von 5,0 mm in der Praxis?
Das Rastermaß von 5,0 mm gibt den Abstand zwischen den einzelnen Anschlusspunkten (Polen) der Federleiste an. Ein geringeres Rastermaß, wie hier 5,0 mm, ermöglicht eine höhere Anzahl von Anschlüssen auf einer gegebenen Länge, was zu einer insgesamt kompakteren Bauweise führt.
Welche maximale Stromstärke kann die WAGO 2092-1355 verarbeiten?
Laut den Spezifikationen (gemäß IEC) kann die WAGO 2092-1355 Federleiste eine Nennstromstärke von bis zu 21 Ampere verarbeiten. Dies macht sie für viele leistungsfähige Anwendungen geeignet.
Ist das Material der Federleiste für den Einsatz in empfindlichen Umgebungen geeignet?
Ja, das Gehäusematerial der picoMAX eCOM Federleiste besteht aus einem hochleistungskunststoff, der halogenfrei ist. Dies erhöht die Sicherheit im Brandfall und macht das Produkt auch für den Einsatz in Umgebungen geeignet, in denen strenge Brandschutzanforderungen gelten.
