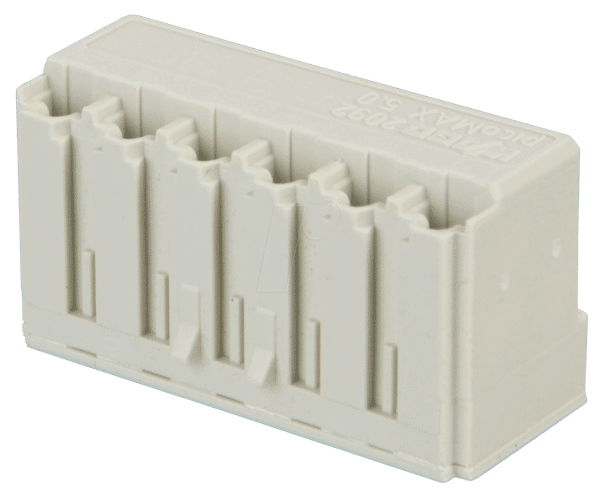

Optimale Verbindungen für anspruchsvolle Elektroinstallationen: WAGO 2092-1326 picoMAX 5.0 Federleiste, gewinkelt, 6-polig
Die WAGO 2092-1326 picoMAX 5.0 Federleiste, gewinkelt, 6-polig, ist die ideale Lösung für Elektrofachkräfte, die eine zuverlässige, platzsparende und schnell zu installierende Verbindungstechnik für ihre Projekte benötigen. Sie löst das Problem umständlicher und zeitraubender Verdrahtungsmethoden, indem sie eine innovative Federklemmtechnik bietet, die eine sichere und dauerhafte elektrische Verbindung ohne den Einsatz von Werkzeugen ermöglicht.
Die Überlegenheit der picoMAX 5.0 Technologie
Standardlösungen erfordern oft Schraubverbindungen, die anfällig für Vibrationen und Lockerungen sind, sowie zusätzliche Zeit für die Isolierung und Sicherung. Die WAGO 2092-1326 picoMAX 5.0 Federleiste übertrifft diese traditionellen Methoden durch:
- Schnelle und Werkzeuglose Installation: Die integrierte Federklemme garantiert eine sofortige und sichere Verbindung. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von Verdrahtungsfehlern.
- Hohe Zuverlässigkeit und Sicherheit: Die konstante Federkraft der Klemme sorgt für eine dauerhaft sichere elektrische Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen stabil bleibt.
- Platzersparnis: Das kompakte Design der picoMAX 5.0 Serie ermöglicht eine höhere Packungsdichte in Anschlussdosen und Gehäusen, was besonders in beengten Verhältnissen von Vorteil ist.
- Vibrationsfestigkeit: Anders als bei Schraubverbindungen, die durch Vibrationen gelöst werden können, bietet die Federklemme eine inhärente Beständigkeit gegen mechanische Einflüsse.
- Wiederverwendbarkeit: Die Federleiste kann nach der Installation einfach und sicher gelöst und wiederverwendet werden, was sie zu einer nachhaltigen und flexiblen Lösung macht.
Präzision und Leistung im Detail
Die WAGO 2092-1326 picoMAX 5.0 Federleiste zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Die gewinkelte Ausführung ist speziell konzipiert, um eine optimierte Leiterführung in Schaltschränken und Verteilerdosen zu ermöglichen. Dies erleichtert die Verdrahtung und verbessert die Übersichtlichkeit.
Anwendungsgebiete und Flexibilität
Diese 6-polige Federleiste eignet sich hervorragend für eine Vielzahl von Anwendungen im Bereich der Elektroinstallation und des Anlagenbaus. Dazu gehören:
- Verdrahtung von Leuchten und Beleuchtungssystemen: Schnelle und sichere Anschlüsse für Deckenleuchten, Einbaustrahler und LED-Bänder.
- Steuerungs- und Automatisierungstechnik: Zuverlässige Verbindungen für Sensoren, Aktoren und Steuergeräte in industriellen Umgebungen.
- Verteilerdosen und Anschlusskästen: Platzsparende und übersichtliche Verteilung von Stromversorgungen.
- Hausinstallationen: Von der Unterverteilung bis zur Geräteanschlusstechnik, wo Zuverlässigkeit und Effizienz gefragt sind.
- Prototypenbau und Laboreinsatz: Flexible und schnell zu ändernde Verdrahtungslösungen.
Die 6-polige Konfiguration ermöglicht die gleichzeitige Anbindung mehrerer Leiter, was die Anzahl der benötigten Verbindungselemente reduziert und die Installation weiter vereinfacht.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | picoMAX 5.0 |
| Artikelnummer | 2092-1326 |
| Polzahl | 6-polig |
| Anschlussart | Federklemme |
| Bauform | Gewinkelt |
| Leiterquerschnitt (massiv) | 0,2 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,2 mm² – 2,5 mm² |
| Max. Strombelastbarkeit (Nennstrom) | Ca. 24 A (abhängig von Leiterquerschnitt und Normen) |
| Max. Spannung (Nennspannung) | Ca. 400 V |
| Isolationsmaterial | Hochtemperaturkunststoff (PA, UL 94 V-0 klassifiziert) |
| Farbe | Hellgrau/Transparent |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart (in geeigneter Anwendung) | IP20 (mit geeigneter Gehäuseintegration) |
Materialien und Konstruktionsweise für Langlebigkeit
Die WAGO 2092-1326 picoMAX 5.0 Federleiste ist aus hochqualitativen Materialien gefertigt, die eine lange Lebensdauer und zuverlässige Funktion gewährleisten. Das Gehäuse besteht aus einem selbstverlöschenden Polyamid (PA), das nach UL 94 V-0 klassifiziert ist. Dieses Material ist nicht nur mechanisch robust, sondern bietet auch hervorragende elektrische Isolationseigenschaften und eine Beständigkeit gegen thermische Belastungen. Die interne Federklemme besteht aus einer hochkorrosionsbeständigen Legierung, die eine konstante und zuverlässige Kontaktkraft über die gesamte Lebensdauer des Produkts sicherstellt. Die gewinkelte Bauform ist präzise gefertigt, um eine einfache Montage und eine optimale Ausrichtung der Leiter zu ermöglichen, was die Verdrahtung vereinfacht und die mechanische Belastung der Anschlüsse reduziert.
Sicherheit und Normenkonformität
WAGO steht für höchste Qualitätsstandards und Sicherheit. Die picoMAX 5.0 Serie entspricht den relevanten internationalen Normen und Vorschriften für elektrische Verbindungsgeräte. Dies schließt EN-Normen und UL-Zertifizierungen ein, was die Eignung für den Einsatz in einer Vielzahl von Märkten und Anwendungen bestätigt. Die Konstruktion der Federklemme minimiert das Risiko von Kurzschlüssen und unbeabsichtigtem Kontakt mit spannungsführenden Teilen, was die Arbeitssicherheit erheblich erhöht.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1326 – picoMAX 5.0 Federleiste, gewinkelt, 6-polig
Für welche Leiterquerschnitte ist die WAGO 2092-1326 picoMAX 5.0 Federleiste geeignet?
Die Federleiste ist für massive und feindrähtige Leiter mit Aderendhülse mit Querschnitten von 0,2 mm² bis 2,5 mm² ausgelegt. Dies deckt einen Großteil der gängigen Anwendungen in der Elektroinstallation ab.
Welche maximale Strom- und Spannungswerte kann die Federleiste aufnehmen?
Die Nennstrombelastbarkeit liegt bei ca. 24 Ampere, die Nennspannung bei ca. 400 Volt. Die tatsächliche Belastbarkeit hängt jedoch immer vom spezifischen Leiterquerschnitt und den geltenden Normen ab.
Ist die gewinkelte Bauform der Federleiste für alle Anwendungen notwendig?
Die gewinkelte Bauform ist ein wesentlicher Vorteil bei der Verdrahtung in beengten Platzverhältnissen oder wenn eine spezielle Leiterführung erforderlich ist, um beispielsweise Biegeradien einzuhalten oder um die Übersichtlichkeit zu verbessern. Sie ist nicht universell notwendig, aber in vielen modernen Installationen eine sinnvolle und oft bevorzugte Lösung.
Welche Vorteile bietet die Federklemmtechnik im Vergleich zu Schraubklemmen?
Die Federklemmtechnik bietet eine schnellere und werkzeuglose Installation, eine konstante und vibrationsfeste Verbindung, eine einfache Wiederverwendbarkeit und reduziert das Risiko von Beschädigungen an feindrähtigen Leitern. Schraubklemmen können sich durch Vibrationen lockern und erfordern mehr Zeit für die Installation und Wartung.
Können auch beschädigte oder isolierte Leiter angeschlossen werden?
Die Federklemmtechnik ist für die Aufnahme von blanken oder mit Aderendhülse versehenen Leitern konzipiert. Die Verwendung von Aderendhülsen wird bei feindrähtigen Leitern dringend empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten und ein Aufspleißen der Litzen zu verhindern.
Ist die WAGO 2092-1326 picoMAX 5.0 Federleiste für den Einsatz im Außenbereich geeignet?
Die Federleiste selbst ist für den Einsatz in einem bestimmten Temperaturbereich konzipiert. Für den Außeneinsatz ist jedoch eine entsprechende Schutzgehäuse-Integration mit definierter IP-Schutzart erforderlich, um die Anschlüsse vor Umwelteinflüssen wie Feuchtigkeit und Staub zu schützen.
Was bedeutet die Klassifizierung UL 94 V-0 für das Gehäusematerial?
UL 94 V-0 ist eine Klassifizierung nach dem Prüfstandard des Underwriters Laboratories (UL). Sie gibt an, dass das Material im Brandfall nach einer Entzündung innerhalb von 10 Sekunden selbstverlöschend ist. Dies ist ein Indikator für hohe Brandschutzanforderungen und Sicherheit.
