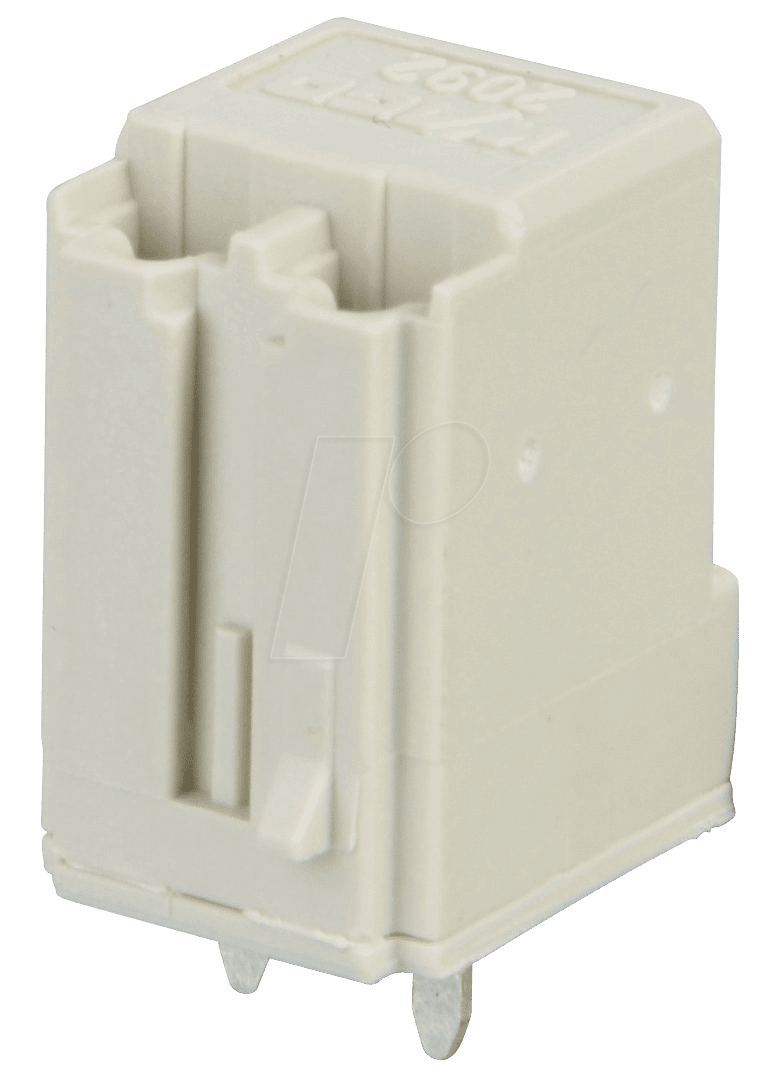

WAGO 2092-1302 – picoMAX 5.0 Federleiste, gerade, 2-polig: Effiziente Verbindungstechnik für höchste Ansprüche
Die WAGO 2092-1302 picoMAX 5.0 Federleiste, gerade, 2-polig ist die ideale Lösung für Elektroinstallateure und Anlagenbauer, die eine schnelle, sichere und zuverlässige elektrische Verbindung benötigen. Sie löst das Problem zeitraubender und potenziell fehleranfälliger Verdrahtungsmethoden, indem sie eine steckbare Verbindungstechnik bietet, die Zeit spart und die Effizienz im Schaltschrankbau und in der Gebäudetechnik erheblich steigert.
Maximale Effizienz durch innovative Federklemmtechnik
Die picoMAX 5.0 Serie von WAGO revolutioniert die Art und Weise, wie elektrische Verbindungen realisiert werden. Die 2-polige Federleiste 2092-1302 setzt auf die bewährte CAGE CLAMP® Anschlussklemme, kombiniert mit einem robusten und kompakten Design, das eine einfache und sichere Verdrahtung ermöglicht. Im Gegensatz zu herkömmlichen Schraubklemmen entfällt das Nachziehen der Schrauben, was sowohl die Montagezeit verkürzt als auch die langfristige Zuverlässigkeit der Verbindung sicherstellt. Die intelligente Konstruktion sorgt für einen konstanten Anpressdruck, der Vibrationen standhält und Kurzschlüssen vorbeugt.
Vorteile der WAGO 2092-1302 picoMAX 5.0 Federleiste
- Zeitersparnis: Werkzeuglose Montage und Demontage durch schnelles Stecken und Ziehen der Leiter.
- Sicherheit: Hohe Vibrationsfestigkeit und zuverlässiger Kontakt dank federbasiertem Klemmmechanismus.
- Kompaktheit: Das schlanke Design der picoMAX 5.0 Serie ermöglicht eine hohe Packungsdichte auf engstem Raum, ideal für den modernen Schaltschrankbau.
- Flexibilität: Geeignet für massive und feindrähtige Leiter mit und ohne Aderendhülse.
- Wartungsfreiheit: Kein Nachziehen der Klemmen erforderlich, reduziert den Wartungsaufwand über die Lebensdauer der Installation.
- Branchenspezifische Zulassungen: Erfüllt höchste Sicherheitsstandards für den professionellen Einsatz.
- Schnelle Identifikation: Klare Polung und einfache Handhabung vereinfachen die Fehlersuche und Inbetriebnahme.
Technische Spezifikationen im Detail
Die WAGO 2092-1302 picoMAX 5.0 Federleiste ist ein präzisionsgefertigtes Bauteil, das auf höchste Leistung und Langlebigkeit ausgelegt ist. Die Auswahl der Materialien und die durchdachte Konstruktion gewährleisten eine zuverlässige Funktion in anspruchsvollen Umgebungen.
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellreihe | picoMAX 5.0 |
| Artikelnummer | 2092-1302 |
| Polanzahl | 2-polig |
| Klemmart | Federklemme (CAGE CLAMP®) |
| Anschlussrichtung | Gerade |
| Anschließbarer Leiterquerschnitt (massiv) | 0,2 mm² – 2,5 mm² |
| Anschließbarer Leiterquerschnitt (feindrähtig) | 0,2 mm² – 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Gehäusematerial | Hochtemperaturkunststoff (halogenfrei) |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Befestigungsart | Montage auf Tragschiene 35 mm (optional) |
Anwendungsbereiche der picoMAX 5.0 Federleiste
Die Vielseitigkeit der WAGO 2092-1302 picoMAX 5.0 Federleiste erschließt sich in zahlreichen Anwendungsfeldern der modernen Elektrotechnik. Ihre Robustheit, Benutzerfreundlichkeit und kompakte Bauweise prädestinieren sie für den Einsatz in Bereichen, in denen Zuverlässigkeit und Effizienz oberste Priorität haben.
- Schaltschrankbau: Effiziente Verdrahtung von Steuerungen, Relais und Stromversorgungen.
- Gebäudetechnik: Anschluss von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sensoren und Aktoren.
- Maschinenbau: Zuverlässige Verbindungen in industriellen Anlagen und Automatisierungsprozessen.
- Energieverteilung: Sichere Trennstellen und Verteilerlösungen.
- Prozessautomatisierung: Integration von Mess- und Regelungstechnik.
- Hausgeräteindustrie: Kompakte und sichere Verbindungen in Haushaltsgeräten.
- Netzwerktechnik: Anschluss von Komponenten in Datenverteilern.
Hervorragende Materialqualität für Langlebigkeit
Die WAGO 2092-1302 Federleiste ist aus hochwertigen und speziell ausgewählten Materialien gefertigt, die für eine lange Lebensdauer und zuverlässige Funktion unter verschiedensten Umgebungsbedingungen sorgen. Das Gehäusematerial, ein hochtemperaturbeständiger und halogenfreier Kunststoff, bietet nicht nur exzellente elektrische Isolationseigenschaften, sondern auch eine hohe mechanische Stabilität und Beständigkeit gegenüber chemischen Einflüssen. Diese Materialwahl ist entscheidend für die Sicherheit und Zuverlässigkeit elektrischer Installationen, insbesondere in anspruchsvollen industriellen Umgebungen.
Sicherheit und Normkonformität
WAGO steht seit Jahrzehnten für höchste Qualität und Sicherheit in der elektrischen Verbindungstechnik. Die picoMAX 5.0 Federleiste 2092-1302 erfüllt sämtliche relevanten nationalen und internationalen Normen und Vorschriften. Dies gewährleistet, dass die Produkte nicht nur den aktuellen technischen Anforderungen genügen, sondern auch zukünftigen Entwicklungen und strengeren Regularien Rechnung tragen. Durch die Verwendung von WAGO-Produkten stellen Sie sicher, dass Ihre Installationen den höchsten Sicherheitsstandards entsprechen und langfristig zuverlässig funktionieren.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1302 – picoMAX 5.0 Federleiste, gerade, 2-polig
Was sind die Hauptvorteile der picoMAX 5.0 Federleiste gegenüber herkömmlichen Schraubklemmen?
Die picoMAX 5.0 Federleiste bietet eine signifikante Zeitersparnis durch die werkzeuglose Montage und Demontage. Sie erfordert kein Nachziehen der Schrauben, da der Federklemmmechanismus einen konstanten und vibrationsfesten Anpressdruck gewährleistet, was die Zuverlässigkeit erhöht und den Wartungsaufwand reduziert.
Welche Leiterquerschnitte können mit der WAGO 2092-1302 angeschlossen werden?
Die 2-polige Federleiste WAGO 2092-1302 kann sowohl massive als auch feindrähtige Leiter mit Querschnitten von 0,2 mm² bis 2,5 mm² sicher und zuverlässig aufnehmen.
Ist die picoMAX 5.0 Federleiste für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, das Gehäusematerial der picoMAX 5.0 Federleiste ist aus einem hochtemperaturfesten und halogenfreien Kunststoff gefertigt, was einen Betriebstemperaturbereich von -60 °C bis +85 °C ermöglicht.
Wie wird die Verbindung mit der picoMAX 5.0 Federleiste gelöst?
Die Verbindung kann einfach und werkzeuglos durch gleichzeitiges Ziehen an der Leitung und der Federleiste gelöst werden. Die Handhabung ist intuitiv und erfordert keine speziellen Werkzeuge.
Welche Rolle spielt die Schutzart bei dieser Federleiste?
Die Schutzart IP20 bedeutet, dass die Federleiste gegen den Zugang von Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist. Sie ist jedoch nicht gegen Wasser geschützt und sollte daher in trockenen Umgebungen oder in Gehäusen mit entsprechender Schutzklasse eingesetzt werden.
Ist die WAGO 2092-1302 für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die Standardausführung der picoMAX 5.0 Federleiste ist nicht für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Für solche Anwendungen sind spezielle Produkte mit entsprechenden Zulassungen erforderlich.
Wo liegen die Hauptunterschiede zwischen der picoMAX 5.0 Serie und älteren WAGO Federklemmen?
Die picoMAX 5.0 Serie zeichnet sich durch ein nochmals verbessertes Design für höhere Packungsdichte und einfache Handhabung aus. Die Weiterentwicklung der Klemmtechnologie sorgt für noch mehr Sicherheit und Effizienz, während die Kompatibilität mit bestehenden Installationen, wo immer möglich, beibehalten wurde.
