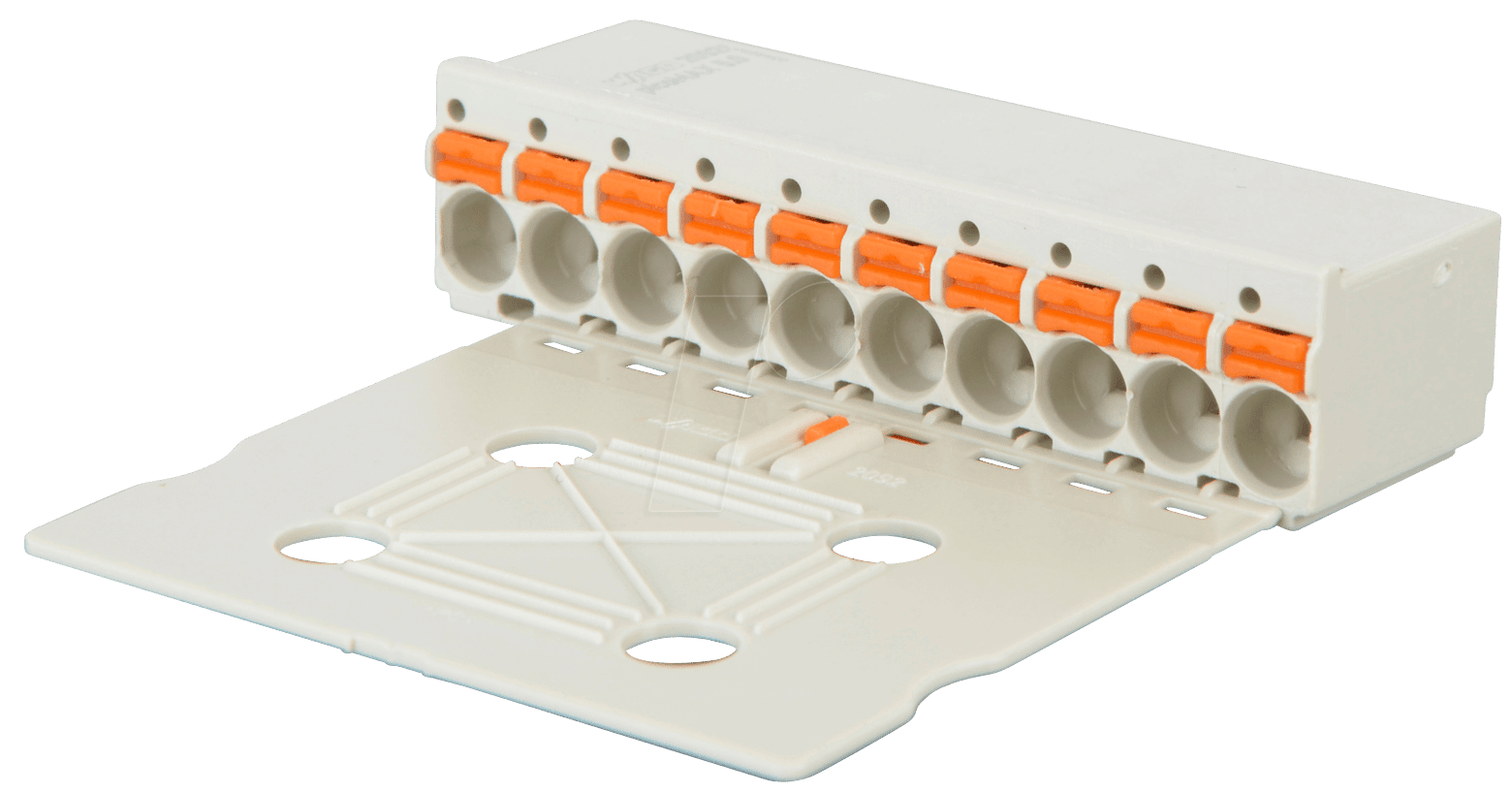

WAGO 2092-1110 – picoMAX 5.0 Federleiste 10-polig: Effiziente und Zuverlässige Verbindungstechnik für Anspruchsvolle Anwendungen
Sie suchen eine kompakte und doch leistungsstarke Lösung für sichere elektrische Verbindungen? Die WAGO 2092-1110 picoMAX 5.0 Federleiste 10-polig ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und Ingenieure, die eine zuverlässige und zeitsparende Verdrahtung in Schaltschränken, Gehäusen oder bei der Vernetzung von Geräten benötigen.
Revolutionäre Anschlusslösung für maximale Effizienz
Die picoMAX 5.0 Serie von WAGO setzt neue Maßstäbe in der Verbindungstechnik. Mit ihrer innovativen CAGE CLAMP®-Technologie kombiniert die 10-polige Federleiste 2092-1110 eine extrem kompakte Bauform mit herausragender Leistung und Anwenderfreundlichkeit. Im Vergleich zu traditionellen Schraubklemmen bietet die picoMAX 5.0 eine signifikant schnellere Montage, eine dauerhaft zuverlässige Kontaktierung auch unter schwierigen Umgebungsbedingungen und eine deutlich reduzierte Fehleranfälligkeit.
Unübertroffene Vorteile der WAGO picoMAX 5.0 Federleiste
- Schnelle und werkzeuglose Montage: Die Federklemmen ermöglichen ein einfaches und schnelles Einstecken von Litzen und massiven Leitern ohne zusätzliches Werkzeug. Dies spart wertvolle Zeit bei der Installation und Wartung.
- Vibrationssichere Verbindung: Die federgestützte Klemmstelle garantiert eine dauerhaft sichere und niederohmige Verbindung, die auch bei starken Vibrationen oder Temperaturschwankungen ihre Integrität bewahrt.
- Kompakte Bauform: Die außergewöhnlich geringe Bauhöhe und Breite der picoMAX 5.0 Leiste ermöglicht eine platzsparende Verdrahtung, insbesondere in dicht bestückten Schaltschränken und Gehäusen.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Größe unterstützt die Leiste einen Nennstrom von bis zu 32 A (abhängig von der Leitergröße), was eine breite Anwendbarkeit gewährleistet.
- Universell einsetzbar: Geeignet für die Verarbeitung von massiven und feindrähtigen Leitern mit und ohne Aderendhülse in einem breiten Querschnittsbereich.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien und entwickelt nach strengen Industriestandards, bietet die WAGO 2092-1110 eine außerordentliche Lebensdauer.
- Einfache Potentialverteilung: Durch integrierte Steckbrückenöffnungen lassen sich Potenziale einfach und sicher verteilen, was die Installation weiter vereinfacht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | picoMAX 5.0 |
| Artikelnummer | 2092-1110 |
| Polanzahl | 10 |
| Anschlusstyp | Federkraftklemme (CAGE CLAMP®) |
| Max. Nennstrom | 32 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Max. Nennspannung | 400 V |
| Anschlussquerschnitt (massiv/eindrähtig) | 0,5 – 2,5 mm² |
| Anschlussquerschnitt (feindrähtig) | 0,5 – 2,5 mm² |
| Anschlussquerschnitt (feindrähtig mit Aderendhülse) | 0,5 – 2,5 mm² |
| Gehäusematerial | Hochleistungskunststoff (erfüllt UL94 V-0 Flammwidrigkeit) |
| Farbe | Grau (RAL 7035) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Schutzart (ggf. montiert) | IP20 (nach Montage) |
| Zertifizierungen | CE, UL, VDE, und weitere je nach Anwendungsbereich und Norm |
Umfassende Einsatzmöglichkeiten der WAGO 2092-1110
Die WAGO 2092-1110 picoMAX 5.0 Federleiste 10-polig ist ein wahrer Allrounder für eine Vielzahl von Anwendungen. Ihre kompakte Bauform und die einfache Handhabung prädestinieren sie für den Einsatz in der:
- Schaltschrankverdrahtung: Ob in der Industrieautomatisierung, im Anlagenbau oder in der Gebäudeinstallation – die picoMAX 5.0 ermöglicht eine übersichtliche und schnelle Verdrahtung von Steuerungen, Relais, Netzteilen und anderen Komponenten. Die platzsparende Bauweise ist hier ein entscheidender Vorteil.
- Geräteanschlusstechnik: Bei der Fertigung von Geräten und Maschinen können mit dieser Federleiste Leitungen schnell und sicher angeschlossen werden, was die Montagezeit erheblich verkürzt und die Zuverlässigkeit erhöht.
- Verteiltechnik: In Verteilerkästen und Unterverteilungen sorgt die picoMAX 5.0 für eine ordentliche und sichere Aufteilung von Stromkreisen, wo Platz Mangelware ist.
- Transport- und Verkehrstechnik: Die Vibrationsfestigkeit der WAGO Klemmen macht sie ideal für den Einsatz in Fahrzeugen, Zügen und anderen mobilen Applikationen, wo Stabilität und Zuverlässigkeit paramount sind.
- Erneuerbare Energien: In Photovoltaikanlagen, Windkraftanlagen oder Speichersystemen, wo raue Umgebungsbedingungen herrschen und eine hohe Betriebssicherheit gefordert ist, spielt die picoMAX 5.0 ihre Stärken aus.
- Marine- und Offshore-Anwendungen: Die Korrosionsbeständigkeit des Gehäusematerials und die zuverlässige Kontaktierung unter extremen Bedingungen machen sie auch für diese anspruchsvollen Sektoren geeignet.
Präzise Technik für überlegene Verbindungen
Das Herzstück der WAGO 2092-1110 ist die bewährte CAGE CLAMP®-Anschlusstechnik. Diese Federkraftklemme basiert auf dem Prinzip der elastischen Verformung, wodurch ein konstanter Anpressdruck auf den Leiter ausgeübt wird, unabhängig von mechanischen Einflüssen wie Vibrationen oder Temperaturschwankungen. Im Gegensatz zu Schraubklemmen, bei denen die Kontaktkraft durch das Anziehen der Schraube erzeugt wird und mit der Zeit nachlassen kann, bietet die CAGE CLAMP® eine permanente, selbstregulierende Klemmkraft. Dies garantiert eine dauerhaft niederohmige Verbindung, minimiert Energieverluste und reduziert das Risiko von Überhitzung. Die Federleiste selbst ist aus einem hochisolierenden und mechanisch robusten Kunststoff gefertigt, der eine exzellente elektrische Isolation und eine hohe Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit, Staub und Chemikalien aufweist. Die Anordnung von 10 Polen auf einer schmalen Baubreite ermöglicht eine hohe Packungsdichte, was insbesondere in modernen, kompakter werdenden Systemen von unschätzbarem Wert ist.
FAQ – Häufig gestellte Fragen zu WAGO 2092-1110 – picoMAX 5.0 Federleiste 10-polig
Kann die picoMAX 5.0 Federleiste auch für Aluminiumleiter verwendet werden?
Nein, die WAGO 2092-1110 picoMAX 5.0 Federleiste ist ausschließlich für Kupferleiter konzipiert. Die Verwendung von Aluminiumleitern erfordert spezielle Anschlussklemmen und eine angepasste Technik.
Wie werden die Leiter in die Klemmen eingeführt?
Die Leiter werden einfach und ohne Werkzeug direkt in die dafür vorgesehenen Öffnungen eingeführt. Bei feindrähtigen Leitern ist es ratsam, eine Aderendhülse zu verwenden, um ein Aufspleißen des Drahtes zu verhindern und eine sichere Kontaktierung zu gewährleisten.
Welche maximalen Leiterquerschnitte kann die Leiste verarbeiten?
Die Leiste kann massiv- und feindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülse bis zu einem Querschnitt von 2,5 mm² aufnehmen.
Ist die WAGO 2092-1110 für den Einsatz im Außenbereich geeignet?
Die Leiste selbst ist für den Einsatz bei Temperaturen von -60 °C bis +85 °C ausgelegt. Für den Außenbereich muss sie jedoch durch ein geeignetes Gehäuse oder eine Schutzvorrichtung vor Umwelteinflüssen wie Feuchtigkeit und UV-Strahlung geschützt werden. Der Schutzgrad der Gesamtanordnung ist hierbei entscheidend.
Wie sicher ist die Verbindung, wenn die Leiste starken Vibrationen ausgesetzt ist?
Die CAGE CLAMP®-Technologie ist inhärent vibrationssicher. Die federgestützte Klemmung passt sich selbstständig an, sodass auch unter extremen Vibrationsbedingungen eine konstante und niederohmige Verbindung gewährleistet bleibt.
Kann ich mehrere picoMAX 5.0 Leisten miteinander verbinden, um mehr Pole zu erhalten?
Ja, die picoMAX 5.0 Serie ist modular aufgebaut. Sie können mehrere Leisten nebeneinander montieren, um die benötigte Polanzahl zu erreichen.
Welche Normen und Zertifizierungen erfüllt die WAGO 2092-1110?
Die Leiste ist nach relevanten internationalen Normen wie VDE, UL und CE geprüft und zertifiziert, was ihre Sicherheit und Zuverlässigkeit für verschiedenste Anwendungen bestätigt.
