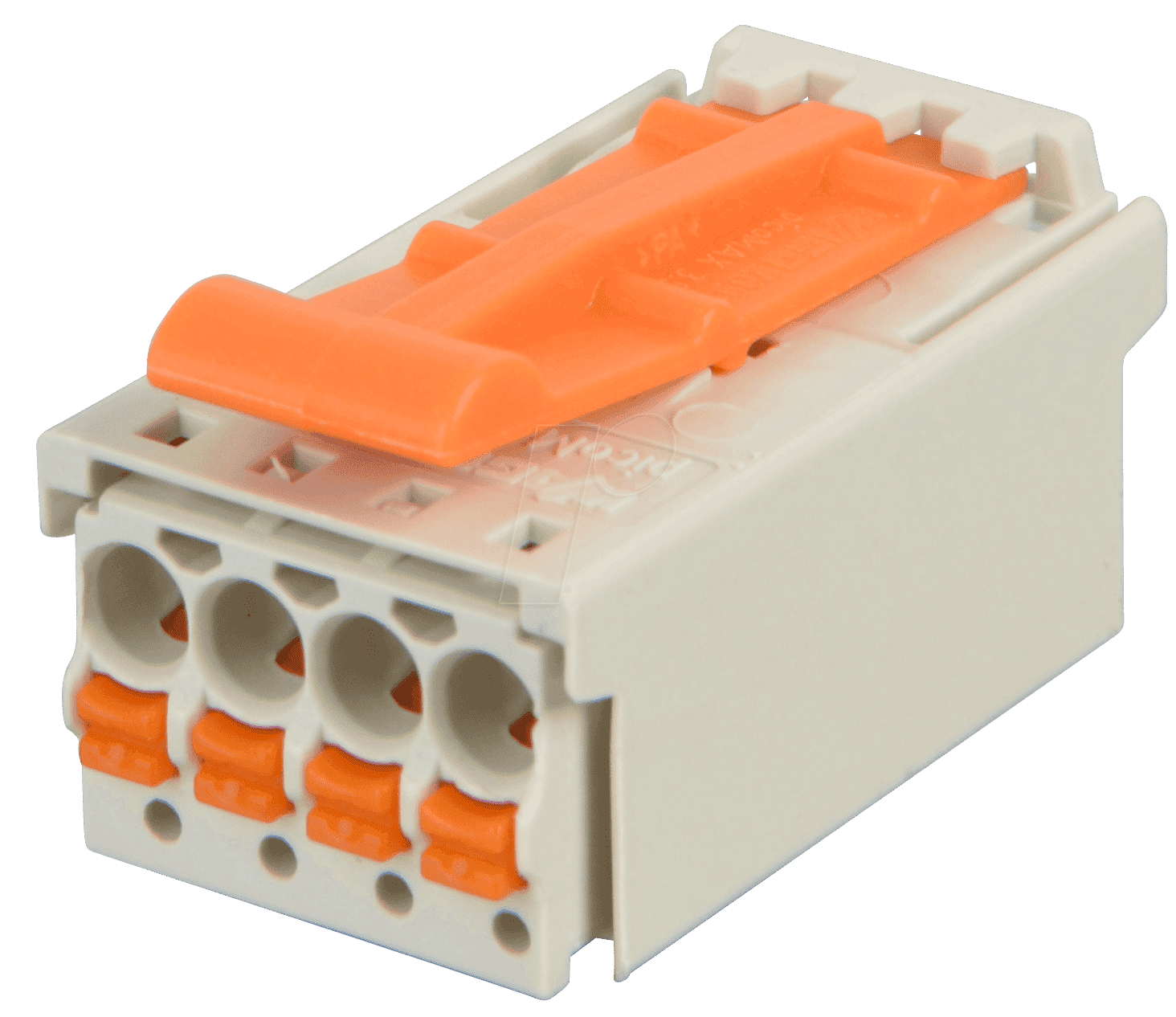

WAGO 2091-1524 – picoMAX 3.5 Stiftleiste 4-polig: Präzise Verbindungen für anspruchsvolle Installationen
Die WAGO 2091-1524 picoMAX 3.5 Stiftleiste 4-polig ist die ideale Lösung für Elektrofachkräfte und Anlagenbauer, die eine zuverlässige und platzsparende Verbindungstechnik für anspruchsvolle elektrische Installationen benötigen. Sie löst das Problem der sicheren und effizienten Stromverteilung in beengten Bauräumen, wo Standardlösungen an ihre Grenzen stoßen.
Herausragende Merkmale der picoMAX 3.5 Stiftleiste
Die picoMAX 3.5 Serie von WAGO repräsentiert die nächste Generation von Verbindungselementen, die durch herausragendes Design und innovative Technologie besticht. Diese 4-polige Stiftleiste ist kein Kompromiss, sondern eine durchdachte Weiterentwicklung für professionelle Anwendungen.
- Kompaktes Design für maximale Effizienz: Der geringe Platzbedarf der picoMAX 3.5 Stiftleiste ermöglicht die Integration in dicht belegte Schaltschränke und Gehäuse, wo jeder Millimeter zählt. Dies optimiert die Installation und erleichtert die Wartung.
- Sichere und dauerhafte Kontaktierung: Dank der bewährten Federkraftklemme-Technologie von WAGO gewährleistet die 2091-1524 eine vibrationssichere und korrosionsbeständige Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen über lange Zeit stabil bleibt.
- Einfache und schnelle Montage: Die werkzeuglose Betätigung vereinfacht den Anschluss von Leitern erheblich. Dies reduziert die Installationszeit und minimiert das Risiko von Fehlverdrahtungen, was die Effizienz im Feld deutlich steigert.
- Hohe Strombelastbarkeit bei geringer Größe: Trotz ihrer kompakten Abmessungen bietet die picoMAX 3.5 Stiftleiste eine beachtliche Stromtragfähigkeit, die den Anforderungen moderner elektrischer Systeme gerecht wird.
- Vielseitige Anwendungsmöglichkeiten: Von der Hausinstallation über die Gebäudeautomation bis hin zur industriellen Steuerungstechnik – die 4-polige Stiftleiste ist flexibel einsetzbar und passt sich nahtlos in bestehende und neue Projekte ein.
Technische Spezifikationen und Materialgüte
Die WAGO 2091-1524 picoMAX 3.5 Stiftleiste 4-polig zeichnet sich durch sorgfältig ausgewählte Materialien und präzise Fertigung aus, die höchste Qualitätsstandards erfüllen. Diese Kombination gewährleistet Langlebigkeit und Zuverlässigkeit.
| Eigenschaft | Beschreibung |
|---|---|
| Anzahl der Anschlüsse | 4-polig |
| Rastermaß | 3,5 mm |
| Typ | Stiftleiste |
| Anschlussart | Push-in-Federkraftklemme |
| Leiterquerschnitt (starr) | 0,14 mm² – 1,5 mm² |
| Leiterquerschnitt (flexibel mit Isolierknickschutz) | 0,2 mm² – 1,5 mm² |
| Max. Nennspannung | 250 V |
| Max. Nennstrom | 17,5 A |
| Farbe | Grau (RAL 7035) |
| Schutzart (wenn montiert) | IP20 |
| Material Gehäuse | Hochleistungspolyamid (PA) – bekannt für seine hohe mechanische Festigkeit, Temperaturbeständigkeit und elektrische Isolationseigenschaften. Bietet ausgezeichneten Schutz gegen mechanische Einwirkungen und chemische Substanzen. |
| Material Kontaktfedern | Hochwertige Kupferlegierung, vernickelt – sorgt für exzellente Leitfähigkeit und Korrosionsbeständigkeit, was eine dauerhaft sichere Verbindung auch in feuchter oder aggressiver Umgebung garantiert. |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C – Die robuste Konstruktion und die hochwertigen Materialien ermöglichen den Einsatz in einem breiten Temperaturbereich. |
| Zulassungen | CE, UL, VDE – Erfüllt internationale Sicherheitsstandards und regulatorische Anforderungen für den globalen Einsatz. |
| Montageart | Anreihbar, gesteckt – Ermöglicht die flexible Konfiguration von Anschlusspunkten und die einfache Anpassung an unterschiedliche Systemanforderungen. |
Anwendungsbereiche und Vorteile im Detail
Die WAGO 2091-1524 picoMAX 3.5 Stiftleiste 4-polig ist ein Paradebeispiel für intelligente Verbindungstechnik, die speziell für die Anforderungen moderner technischer Systeme entwickelt wurde. Ihre Anwendungsmöglichkeiten sind vielfältig und erstrecken sich über diverse Branchen.
- Gebäudeautomation: In intelligenten Gebäuden ist die sichere und platzsparende Vernetzung von Sensoren, Aktoren und Steuereinheiten entscheidend. Die picoMAX 3.5 Stiftleiste ermöglicht hier eine effiziente Stromverteilung und Signalübertragung auf kleinstem Raum.
- Schaltschrankbau: Die kompakte Bauweise und die einfache Montage reduzieren den Platzbedarf im Schaltschrank erheblich. Dies erleichtert die Verdrahtung, verbessert die Übersichtlichkeit und ermöglicht eine höhere Packungsdichte.
- Industrielle Steuerungstechnik: Für die zuverlässige Stromversorgung von Maschinen und Anlagen in der Industrie bietet die Stiftleiste eine robuste und sichere Verbindung, die auch Vibrationen und wechselnden Lasten standhält.
- Lichttechnik und LED-Anwendungen: In modernen Beleuchtungssystemen, insbesondere bei komplexen LED-Installationen, ist eine präzise und effiziente Stromverteilung unerlässlich. Die picoMAX 3.5 Serie erfüllt diese Anforderungen mit Bravour.
- Elektronikentwicklung und Prototypenbau: Ingenieure und Entwickler schätzen die einfache Handhabung und die Flexibilität der picoMAX 3.5 Stiftleiste für schnelle Prototypen und die modulare Gestaltung von elektronischen Systemen.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1524 – picoMAX 3.5 Stiftleiste 4-polig
Welche Leiterquerschnitte können mit der WAGO 2091-1524 verbunden werden?
Die WAGO 2091-1524 picoMAX 3.5 Stiftleiste 4-polig unterstützt starre Leiter von 0,14 mm² bis 1,5 mm² und flexible Leiter mit Isolierknickschutz ebenfalls von 0,2 mm² bis 1,5 mm². Dies deckt eine breite Palette an Standard-Installationsleitungen ab.
Ist die Stiftleiste für den Einsatz im Außenbereich geeignet?
Die Stiftleiste selbst ist mit einer Schutzart von IP20 klassifiziert, was bedeutet, dass sie vor festen Fremdkörpern größer als 12,5 mm geschützt ist, aber nicht vor Wasser. Für den Einsatz im Außenbereich oder in feuchten Umgebungen sind zusätzliche Schutzmaßnahmen oder geeignete Gehäuse erforderlich.
Wie wird die elektrische Verbindung bei der picoMAX 3.5 Stiftleiste hergestellt?
Die Verbindung wird durch die innovative Push-in-Federkraftklemme von WAGO hergestellt. Einfach den abisolierten Leiter in die Anschlussöffnung einführen, und die Feder klemmt den Leiter automatisch und sicher. Zum Lösen des Leiters wird ein passendes Werkzeug benötigt.
Wie viele Stiftleisten können nebeneinander angeordnet werden?
Die picoMAX 3.5 Stiftleisten sind anreihbar. Sie können beliebig viele Einheiten nebeneinander anordnen, um die benötigte Anzahl von Anschlusspunkten zu konfigurieren. Die genaue Anzahl hängt vom verfügbaren Platz und den mechanischen Anforderungen ab.
Welche Vorteile bietet die picoMAX 3.5 Serie gegenüber älteren WAGO-Serien?
Die picoMAX 3.5 Serie zeichnet sich durch ein noch kompakteres Design, eine verbesserte Handhabung und eine erhöhte Strombelastbarkeit pro Anschluss bei gleichzeitig geringem Platzbedarf aus. Die Push-in-Technologie ermöglicht eine noch schnellere und einfachere Montage.
Ist die WAGO 2091-1524 für die Verwendung in explosionsgefährdeten Bereichen zugelassen?
Die standardmäßige Zulassung der WAGO 2091-1524 bezieht sich auf allgemeine elektrische Installationen. Für den Einsatz in explosionsgefährdeten Bereichen sind spezifische Zertifizierungen und angepasste Installationsverfahren erforderlich, die nicht standardmäßig für dieses Produkt gelten.
Kann die Stiftleiste mit anderen Steckverbindern kombiniert werden?
Die WAGO 2091-1524 picoMAX 3.5 Stiftleiste ist Teil des WAGO picoMAX 3.5 Systems und dafür konzipiert, mit anderen Komponenten dieser Serie optimal zusammenzuwirken. Sie kann auch als Schnittstelle zu anderen Verbindungssystemen dienen, sofern die elektrischen und mechanischen Parameter übereinstimmen.
