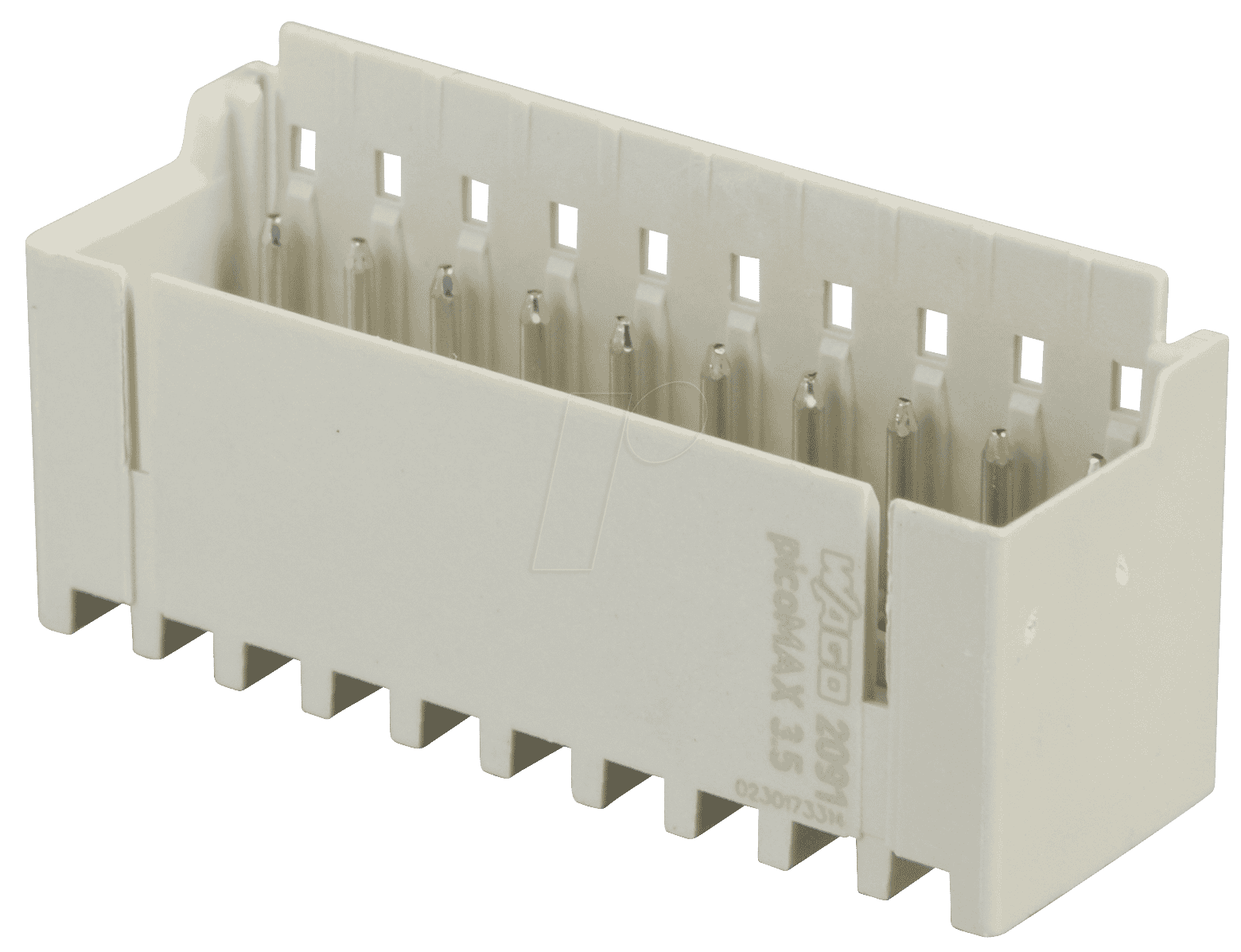

WAGO 2091-1430 – picoMAX 3.5 Stiftleiste gewinkelt 10-polig: Präzise Verbindungen für anspruchsvolle Anwendungen
Die WAGO 2091-1430 picoMAX 3.5 Stiftleiste gewinkelt 10-polig ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige, platzsparende und fehlerunanfällige elektrische Verbindung in kompakten Baugruppen benötigen. Sie löst das Problem der oft umständlichen und zeitaufwendigen Verdrahtung von Steuerungen, Messgeräten und anderen elektronischen Systemen, indem sie eine sichere und wiederholbare Steckverbindung ermöglicht.
Hervorragende Konnektivität durch picoMAX Technologie
Die picoMAX Serie von WAGO steht für miniaturisierte Konnektivität ohne Kompromisse bei der Leistung. Die 3.5 mm Pin-Abstand der 2091-1430 Stiftleiste ermöglicht eine extrem hohe Pin-Dichte auf kleinstem Raum. Dies ist entscheidend für Anwendungen, bei denen Platz eine kritische Ressource ist, wie beispielsweise in der Automatisierungstechnik, im Maschinenbau oder in der Industrie 4.0-Anwendungen.
Vorteile der WAGO 2091-1430 picoMAX Stiftleiste
- Maximale Pin-Dichte: Durch den geringen Pin-Abstand von 3.5 mm lassen sich bis zu 10 Pole auf kleinstem Raum unterbringen, was die Bauraumoptimierung erheblich verbessert.
- Einfaches Handling: Die werkzeuglose Montage und Demontage spart Zeit und reduziert das Risiko von Verdrahtungsfehlern.
- Hohe Zuverlässigkeit: Die bewährte WAGO CAGE CLAMP®-Anschlusstechnik sorgt für dauerhaft sichere und vibrationsfeste Verbindungen, selbst unter anspruchsvollen Umgebungsbedingungen.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, gewährleistet die Stiftleiste eine lange Lebensdauer und Beständigkeit gegenüber mechanischen und thermischen Belastungen.
- Gewinkeltes Design: Die winklige Ausführung der Stiftleiste erleichtert die Führung von Kabeln in beengten Platzverhältnissen und ermöglicht eine saubere Verdrahtung.
- Klar definierte Polung: Die 10 Pole sind eindeutig gekennzeichnet, was die Fehlervermeidung bei der Verdrahtung weiter unterstützt.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, von der industriellen Automatisierung bis hin zur Mess- und Regeltechnik.
Technische Spezifikationen und Materialgüte
Die WAGO 2091-1430 picoMAX 3.5 Stiftleiste gewinkelt 10-polig ist präzisionsgefertigt, um höchste Ansprüche an elektrische Konnektivität zu erfüllen. Die Auswahl der Materialien und die konstruktive Gestaltung sind darauf ausgelegt, Langlebigkeit und Funktionalität unter verschiedensten Einsatzbedingungen zu gewährleisten.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | picoMAX |
| Artikelnummer | 2091-1430 |
| Polanzahl | 10 |
| Pin-Abstand | 3.5 mm |
| Anschlussart (Stiftleiste) | Lötfahnen für Platinenmontage |
| Bauform | Gewinkelt (90°) |
| Anschlussseite (Steckverbinder) | Steckverbindung mit CAGE CLAMP®-Anschlusstechnik |
| Nennspannung | 320 V (gemäß EN 60664-1) |
| Nennstrom | 12 A (abhängig von der Leitergeometrie und Umgebungsbedingungen) |
| Isolationsmaterial | Hochwertiger Thermoplast (z.B. Polyamid PA) – hervorragende elektrische Isolationseigenschaften, hohe Temperaturbeständigkeit und mechanische Festigkeit. |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Verzinnung oder Versilberung) – für geringen Übergangswiderstand und Korrosionsbeständigkeit. |
| Farbe | Hellgrau/Weiß (typisch für WAGO picoMAX Serie) |
| Schutzart (bei gestecktem Zustand mit passendem Gegenstück) | In der Regel IP20 (Schutz gegen Fremdkörper und Berührung; Schutz gegen Wasser ist nicht spezifiziert) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +105 °C (Typischer Bereich für WAGO-Produkte, genaue Spezifikation prüfen) |
| Montage | Löten auf Leiterplatten (PCB) |
| Zulassungen | UL, CSA, VDE (abhängig von der spezifischen Produktvariante und Region; für diese Stiftleiste werden üblicherweise branchenübliche Zulassungen erwartet) |
| Halogenfrei | Ja, die meisten picoMAX-Komponenten sind halogenfrei, was Umweltverträglichkeit und Sicherheit in bestimmten Anwendungsbereichen erhöht. |
Anwendungsbereiche der picoMAX 3.5 Stiftleiste
Die WAGO 2091-1430 picoMAX 3.5 Stiftleiste gewinkelt 10-polig findet aufgrund ihrer kompakten Bauweise, hohen Zuverlässigkeit und einfachen Handhabung breite Anwendung in verschiedenen Sektoren:
- Industrielle Automatisierung: Zur Verdrahtung von speicherprogrammierbaren Steuerungen (SPS), Sensorik, Aktuatorik und Bussystemen. Die winklige Ausführung ist ideal für die Unterbringung in schmalen Schaltschränken.
- Schaltschrankbau: Ermöglicht eine platzsparende und übersichtliche Verdrahtung von Komponenten, was die Effizienz bei der Installation und Wartung steigert.
- Gerätebau: Zur internen Verdrahtung von Mess-, Steuer- und Regelgeräten, Stromversorgungen und anderen elektronischen Baugruppen, bei denen ein kompakter Aufbau erforderlich ist.
- Beleuchtungstechnik: Für die Anbindung von LED-Modulen und Steuerungseinheiten in anspruchsvollen Lichtinstallationen, wo eine sichere und dauerhafte Verbindung unerlässlich ist.
- Modulbauweise: Perfekt geeignet für die modulare Konstruktion von elektronischen Systemen, bei denen einzelne Module einfach verbunden und getrennt werden müssen.
- Robotik: Zur flexiblen und robusten Verkabelung von Robotergelenken und Steuerungskomponenten, wo es auf geringes Gewicht und hohe Zuverlässigkeit ankommt.
- Labor und Forschung: Für Prototypenbau und Testaufbauten, bei denen eine schnelle und sichere Konfiguration von Schaltungen im Vordergrund steht.
Häufig gestellte Fragen zu WAGO 2091-1430 – picoMAX 3.5 Stiftleiste gewinkelt 10-polig
Was ist der Hauptvorteil des picoMAX Systems im Vergleich zu herkömmlichen Stiftleisten?
Der Hauptvorteil des picoMAX Systems liegt in seiner extrem hohen Pin-Dichte bei gleichzeitig einfacher Handhabung und höchster Zuverlässigkeit durch die CAGE CLAMP®-Anschlusstechnik. Dies ermöglicht signifikante Platzersparnisse und reduziert Fehlerquellen bei der Verdrahtung, was bei Standardlösungen oft nicht in dieser Kombination gegeben ist.
Für welche Art von Anwendungen ist diese gewinkelte Stiftleiste besonders geeignet?
Die gewinkelte Ausführung ist besonders geeignet für Anwendungen, bei denen Kabel von der Leiterplatte weggeführt werden müssen und der verfügbare Bauraum begrenzt ist. Dies ist typisch für beengte Schaltschränke, kompakte Gehäuse oder wenn eine saubere Kabelführung entlang einer Gehäusewand oder einer anderen Komponente benötigt wird.
Wie ist die mechanische Stabilität der CAGE CLAMP®-Verbindung bei dieser Stiftleiste?
Die CAGE CLAMP®-Anschlusstechnik bietet eine hervorragende mechanische Stabilität und Vibrationsfestigkeit. Die Federkraft des Klemmkäfigs sorgt für einen dauerhaft sicheren Kontakt, der auch unter extremen Bedingungen wie Vibrationen oder Temperaturschwankungen stabil bleibt und ein Herausrutschen des Leiters verhindert.
Ist die WAGO 2091-1430 Stiftleiste für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die Zulassungen für explosionsgefährdete Bereiche (ATEX) sind spezifisch für einzelne Produkte und deren Konfiguration. Es ist ratsam, die technischen Datenblätter und Zulassungsdokumente des Herstellers für die WAGO 2091-1430 genau zu prüfen oder den direkten Kontakt mit WAGO oder einem zertifizierten Distributor aufzunehmen, um die Eignung für solche Umgebungen zu bestätigen.
Welche Leiterquerschnitte können mit dieser Stiftleiste verbunden werden?
Die picoMAX 3.5 Serie ist für eine Vielzahl von Leiterquerschnitten ausgelegt. Die Nennwerte für den Anschluss von eindrähtigen und feindrähtigen Leitern liegen üblicherweise im Bereich von 0,5 mm² bis 2,5 mm². Bitte konsultieren Sie das Produktdatenblatt für die genauen Spezifikationen des maximalen und minimalen Leiterquerschnitts.
Wie unterscheidet sich die Lötverbindung der Stiftleiste von einer direkten CAGE CLAMP®-Verbindung auf der Platine?
Die Stiftleiste wird auf die Leiterplatte gelötet, was eine feste, permanente Verbindung zur Platine herstellt. Die eigentliche Steckverbindung mit der CAGE CLAMP®-Technik findet dann mit dem entsprechenden Gegenstück (z.B. einer Buchsenleiste oder einem Anbausteckverbinder) statt. Dies bietet den Vorteil, dass die Leiterplattengestaltung flexibel bleibt und die eigentliche Steckverbindung werkzeuglos erfolgen kann.
Ist das Isolationsmaterial der WAGO 2091-1430 Stiftleiste halogenfrei?
Ja, die meisten Produkte der WAGO picoMAX Serie, einschließlich der 2091-1430 Stiftleiste, sind aus halogenfreiem Material gefertigt. Dies erfüllt wichtige Anforderungen für den Einsatz in Bereichen, in denen die Freisetzung von Halogenen bei Bränden vermieden werden muss, wie z.B. im öffentlichen Personennahverkehr oder in Reinräumen.
