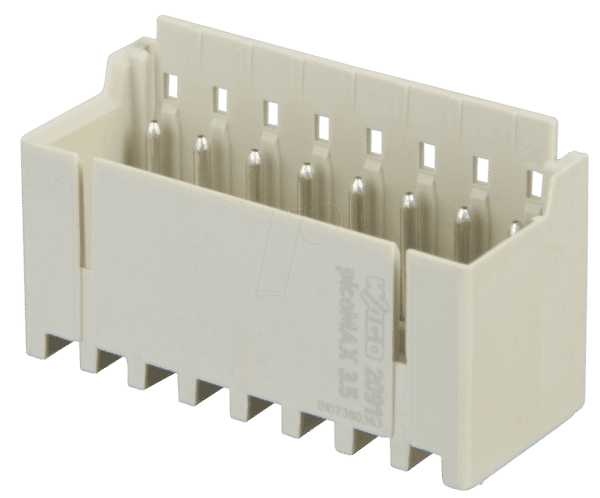

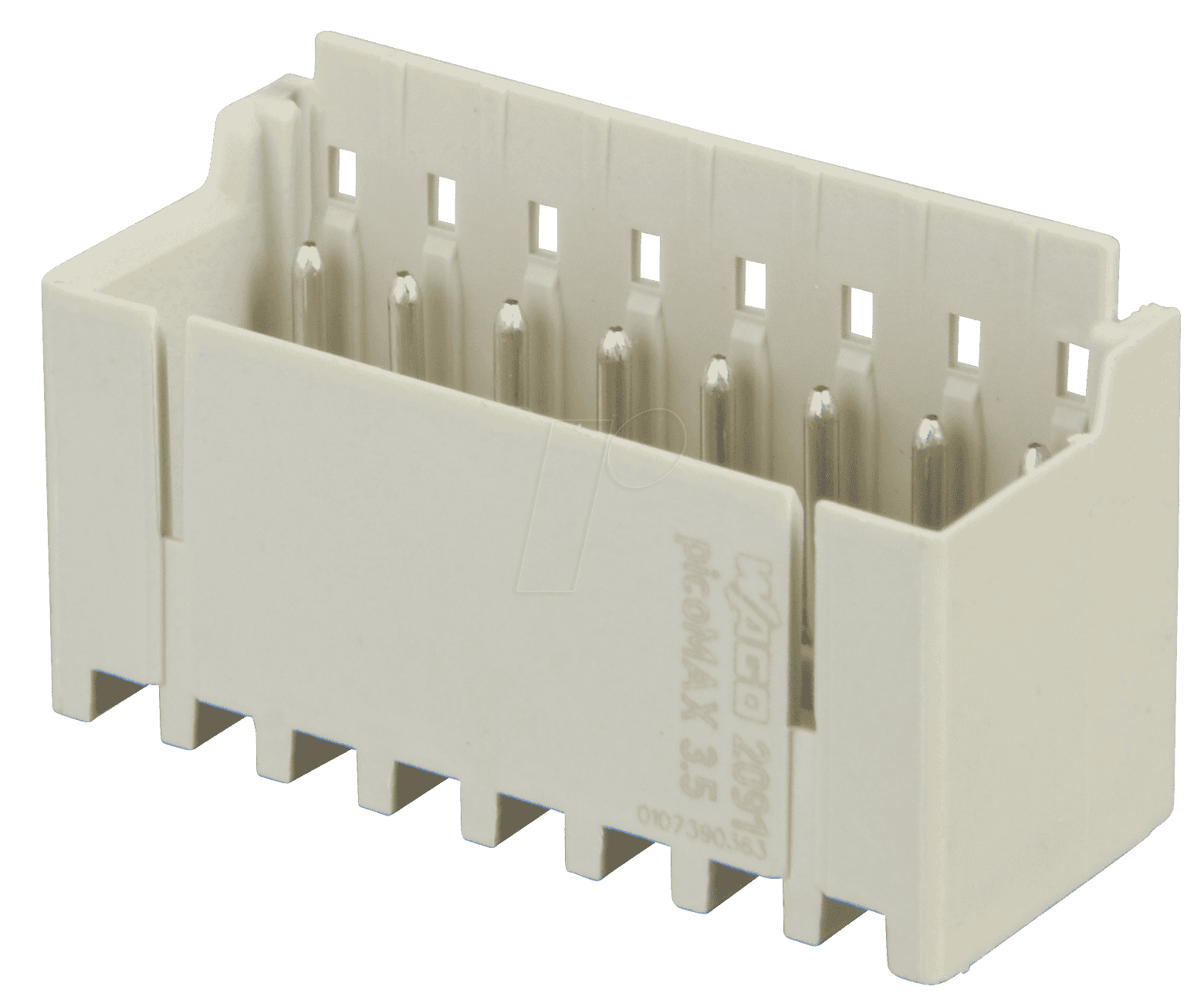

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: WAGO picoMAX 3.5 Stiftleiste gewinkelt 8-polig
Wenn es um die sichere und effiziente Verbindung von Leiterplattenkomponenten geht, bietet die WAGO 2091-1428 – picoMAX 3.5 Stiftleiste gewinkelt 8-polig eine überlegene Lösung für Elektronikentwickler, Gerätehersteller und versierte Hobbyisten. Dieses präzise gefertigte Verbindungselement löst das Problem der raumsparenden und zuverlässigen Signalübertragung in komplexen Schaltungen, insbesondere dort, wo Platzbeschränkungen eine Standardverdrahtung erschweren. Ideal für Anwendungen in der Industrieautomation, der Messtechnik und der Unterhaltungselektronik, wo jedes Detail zählt.
Warum WAGO picoMAX 3.5 die smarte Wahl ist
Im Gegensatz zu herkömmlichen Lötverbindungen oder weniger robusten Steckverbindern setzt die picoMAX 3.5 Serie von WAGO auf eine Kombination aus hochwertigen Materialien, fortschrittlicher CAGE CLAMP® Anschlusstechnik und einer durchdachten Bauweise. Diese gewinkelte 8-polige Stiftleiste minimiert nicht nur den Platzbedarf auf der Leiterplatte, sondern gewährleistet auch eine vibrationssichere und wartungsarme Verbindung, die den Belastungen industrieller Umgebungen standhält. Die einfache Montage und Demontage reduziert zudem die Installations- und Servicezeiten erheblich, was in der Serienfertigung einen entscheidenden Kostenvorteil darstellt.
Maximale Leistung auf kleinstem Raum
Die picoMAX 3.5 Serie von WAGO repräsentiert die Spitze der modernen Verbindungstechnik, optimiert für maximale Leistung auf minimalem Bauraum. Die 8-polige gewinkelte Stiftleiste, Modell 2091-1428, ist ein Paradebeispiel für diese Philosophie. Ihr kompaktes Design erlaubt eine hohe Packungsdichte auf der Leiterplatte, was insbesondere bei der Entwicklung von Miniaturgeräten von unschätzbarem Wert ist. Die gewinkelte Ausführung ermöglicht eine intelligente Nutzung des verfügbaren Raums und erleichtert die Kabelzuführung von der Seite, was eine organisierte und übersichtliche Verdrahtung unterstützt.
Herausragende Vorteile der WAGO 2091-1428
Platzsparende Bauweise: Der 3,5 mm Rastermaß ermöglicht eine hohe Kontaktdichte und reduziert den Flächenbedarf auf der Leiterplatte signifikant.
Vibrationssicherer Anschluss: Die patentierte CAGE CLAMP® Anschlusstechnik sorgt für eine dauerhaft sichere und feste Verbindung, die auch unter extremen Vibrationsbedingungen Bestand hat.
Einfache Handhabung: Werkzeuglose Montage und Demontage durch einfaches Eindrücken des Leiters und Lösen durch Drücken des Betätigers.
Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Materialien gewährleisten eine lange Lebensdauer und einen störungsfreien Betrieb.
Gewinkeltes Design: Ermöglicht eine effiziente Kabelzuführung und eine optimierte Raumausnutzung im Gehäuse.
Breites Anwendungsspektrum: Geeignet für vielfältige Einsatzbereiche in der Industrie, Messtechnik und Automatisierung.
Modulare Flexibilität: Kompatibel mit anderen picoMAX 3.5 Komponenten für individuelle Konfigurationen.
Technische Spezifikationen und Materialqualitäten
Die WAGO 2091-1428 – picoMAX 3.5 Stiftleiste gewinkelt 8-polig zeichnet sich durch sorgfältig ausgewählte Materialien und präzise Fertigungsprozesse aus, die ihre Langlebigkeit und Zuverlässigkeit garantieren.
| Eigenschaft | Detail |
|---|---|
| Produktname | picoMAX 3.5 Stiftleiste gewinkelt 8-polig |
| Hersteller-Artikelnummer | 2091-1428 |
| Rastermaß | 3,5 mm |
| Anzahl der Pole | 8 |
| Anschlussart | CAGE CLAMP® |
| Montagerichtung | Gewinkelt (90°) |
| Betriebstemperatur (typisch) | -40 °C bis +105 °C |
| Nennstrom | 10 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Nennspannung | 250 V (gemäß EN 60664-1) |
| Anschlussquerschnitt (flexibel/starr) | 0,2 mm² bis 1,5 mm² (AWG 24 bis 16) |
| Isolierstoff | Polyamid (PA) |
| Leiterbahnen/Kontakte | Kupferlegierung, verzinnt |
| Gehäusefarbe | Grau (Standard) |
| Brandschutzklasse | UL 94 V-0 |
| Zulassungen | CE, UL, CSA (je nach spezifischer Anwendung und Konfiguration) |
Anwendungsbereiche für maximale Effizienz
Die WAGO 2091-1428 – picoMAX 3.5 Stiftleiste gewinkelt 8-polig findet aufgrund ihrer kompakten Bauweise, robusten Anschlusstechnik und hohen Zuverlässigkeit Anwendung in einer Vielzahl von anspruchsvollen Bereichen:
Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Kompaktsteuerungen und dezentralen I/O-Systemen.
Messtechnik: Für präzise Signalübertragung in Messgeräten, Prüfaufbauten und Analyseinstrumenten, bei denen Platz und Zuverlässigkeit entscheidend sind.
Unterhaltungselektronik: In kompakten Hi-Fi-Anlagen, Receivern oder Mediaplayern, wo eine saubere und sichere Verbindung von internen Modulen gefordert ist.
Fahrzeugtechnik: Für die Verdrahtung von Steuergeräten in PKW, Nutzfahrzeugen und Spezialfahrzeugen, wo Vibrationen und Temperaturschwankungen üblich sind.
Medizintechnik: In medizinischen Geräten wie Infusionspumpen, Beatmungsgeräten oder Patientenmonitorsystemen, wo höchste Sicherheit und Zuverlässigkeit unabdingbar sind.
Gebäudeautomation: Zur Vernetzung von Heizungs-, Lüftungs- und Klimaanlagen sowie Lichtsteuerungssystemen, wo eine platzsparende Installation wichtig ist.
WAGO picoMAX 3.5: Die Zukunft der Leiterplattenverbindung
Die picoMAX 3.5 Serie von WAGO revolutioniert die Leiterplattenverbindung durch die Kombination von minimalem Bauraum mit maximaler Leistung und Zuverlässigkeit. Die gewinkelte 8-polige Stiftleiste 2091-1428 ist ein integraler Bestandteil dieses innovativen Systems und bietet Elektronikentwicklern die Freiheit, noch kleinere und leistungsfähigere Geräte zu realisieren.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1428 – picoMAX 3.5 Stiftleiste gewinkelt 8-polig
Was ist der Hauptvorteil der WAGO 2091-1428 gegenüber Standard-Stiftleisten?
Der Hauptvorteil liegt in der extrem kompakten Bauweise mit einem Rastermaß von nur 3,5 mm und der integrierten, werkzeuglosen CAGE CLAMP® Anschlusstechnik. Dies ermöglicht eine deutlich höhere Packungsdichte auf der Leiterplatte und eine wartungsfreie, vibrationssichere Verbindung im Vergleich zu Lötverbindungen oder herkömmlichen Stecksystemen.
Für welche Leiterquerschnitte ist die picoMAX 3.5 Stiftleiste geeignet?
Die WAGO 2091-1428 ist für flexible und massive Leiter mit einem Querschnitt von 0,2 mm² bis 1,5 mm² (entspricht AWG 24 bis 16) ausgelegt. Dies deckt eine breite Palette gängiger Anwendungen ab.
Wie einfach ist die Installation und Demontage der Leiter?
Die Installation ist denkbar einfach: Der abisolierte Leiter wird direkt in die Anschlussklemme gesteckt. Die Demontage erfolgt durch einfaches Drücken des Betätigers, wodurch die Klemme gelöst wird. Ein Werkzeug ist für diese Vorgänge nicht erforderlich.
Welche Umgebungsbedingungen hält die picoMAX 3.5 Stiftleiste aus?
Die Stiftleiste ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt und erfüllt hohe Standards hinsichtlich Vibrationsfestigkeit und mechanischer Belastbarkeit, was sie für den Einsatz in industriellen Umgebungen prädestiniert.
Ist die gewinkelte Bauform der Stiftleiste für jede Anwendung vorteilhaft?
Die gewinkelte Bauform (90°) ist besonders vorteilhaft, wenn Kabel von der Seite auf die Leiterplatte geführt werden müssen. Dies ermöglicht eine effiziente Raumausnutzung im Gehäuse und eine übersichtliche Verdrahtung, was bei kompakten Geräten oft essenziell ist.
Gibt es spezielle Wartungsanforderungen für diese Verbindungstechnik?
Nein, die CAGE CLAMP® Anschlusstechnik ist wartungsfrei. Sie sorgt für eine dauerhaft sichere elektrische Verbindung, die sich bei Temperaturschwankungen nicht lockert und somit Nachjustierungen überflüssig macht.
Kann die picoMAX 3.5 Serie mit anderen WAGO-Produkten kombiniert werden?
Ja, die picoMAX 3.5 Serie ist modular aufgebaut und kann mit anderen picoMAX 3.5 Komponenten wie Einsteckklemmen oder weiteren Stiftleisten kombiniert werden, um kundenspezifische Lösungen zu realisieren.
