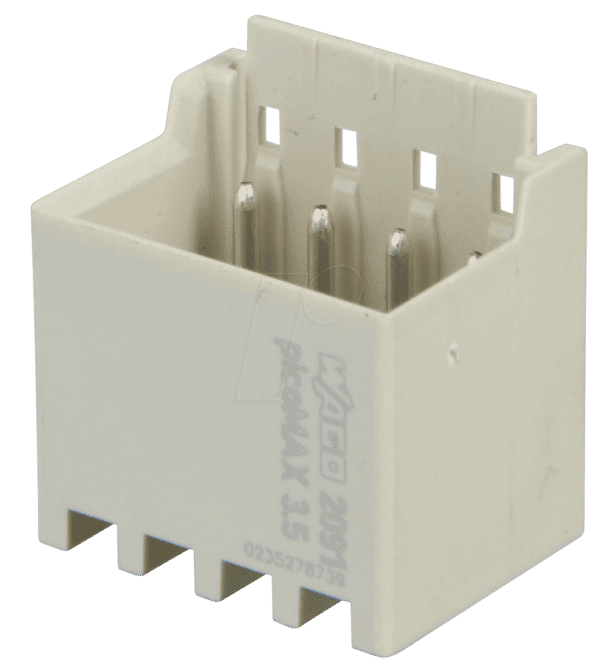

WAGO 2091-1424 – picoMAX 3.5 Stiftleiste gewinkelt 4-polig: Präzise Verbindungstechnik für höchste Ansprüche
Die WAGO 2091-1424 picoMAX 3.5 Stiftleiste gewinkelt 4-polig ist die ideale Lösung für Anwender, die eine zuverlässige, platzsparende und langlebige elektrische Verbindung in anspruchsvollen Umgebungen benötigen. Sie adressiert Ingenieure, Techniker und Entwickler im Bereich der Automatisierungstechnik, des Anlagenbaus, der Leuchtenindustrie und generell in allen Applikationen, bei denen präzise Winkelausrichtungen und eine hohe Steckdichte gefordert sind.
Maximale Flexibilität und Zuverlässigkeit durch picoMAX Technologie
Die picoMAX 3.5 Serie von WAGO steht für innovative Verbindungstechnologie, die auch auf kleinstem Raum höchste Leistungsfähigkeit und Sicherheit garantiert. Die gewinkelte Ausführung der Stiftleiste 2091-1424 ermöglicht eine optimierte Verdrahtung in beengten Baugruppen und Schaltschränken, indem sie die Leitungsführung in einen orthogonalen Winkel zur Platine oder zum Gehäuse lenkt. Dies reduziert Kabelverwicklungen, erleichtert die Montage und erhöht die Gesamtzuverlässigkeit der elektrischen Installation.
Überragende Vorteile der WAGO 2091-1424
- Platzoptimierung: Der geringe Rastermaß von 3,5 mm in Kombination mit der kompakten Bauform der picoMAX Serie ermöglicht eine signifikant höhere Steckdichte im Vergleich zu herkömmlichen Steckverbindern. Dies ist entscheidend für die Miniaturisierung elektronischer Geräte und Systeme.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet die Stiftleiste eine exzellente Beständigkeit gegenüber mechanischer Beanspruchung, Vibrationen und Umwelteinflüssen. Die gewinkelte Form ist stabil und widerstandsfähig gegen unbeabsichtigte Verbiegung.
- Einfache Montage: Die gesteckte Verbindung ist intuitiv und fehlerunanfällig. Dies beschleunigt den Produktionsprozess und minimiert das Risiko von Montagefehlern, was sich direkt auf die Gesamtkosten und die Ausfallwahrscheinlichkeit auswirkt.
- Hohe Strombelastbarkeit: Trotz ihrer geringen Größe unterstützt die picoMAX 3.5 Stiftleiste eine beachtliche Strombelastbarkeit, die für viele industrielle Anwendungen ausreichend ist. Dies erlaubt eine vielseitige Einsetzbarkeit ohne Kompromisse bei der Leistungsfähigkeit.
- WAGO Qualität: Als etablierter Hersteller von Verbindungstechnik steht WAGO für höchste Qualitätsstandards und bewährte Zuverlässigkeit. Die 2091-1424 ist ein Produkt dieser Tradition, das auf Langlebigkeit und Performance ausgelegt ist.
- Gewinkelte Anschlussoption: Die 90-Grad-Ausführung der Stiftleiste ist ein entscheidendes Designmerkmal, das speziell für Anwendungen entwickelt wurde, bei denen die Leiterplattenoberfläche oder das Gehäuse eine Winkelausrichtung der Kabel erfordern. Dies spart Platz und vereinfacht die Kabelverlegung erheblich.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | Stiftleiste |
| Serie | picoMAX 3.5 |
| Polzahl | 4 |
| Anschlussart | Steckverbinder |
| Ausrichtung | Gewinkelt (90°) |
| Rastermaß | 3,5 mm |
| Anschlussquerschnitt (feindrähtig/eindrähtig) | 0,14 – 1,5 mm² |
| Max. Strombelastbarkeit | Bis 15 A (abhängig von der Umgebungstemperatur und dem Querschnitt) |
| Nennspannung | Bis 320 V |
| Betriebstemperaturbereich | -40 °C bis +105 °C |
| Isolationsmaterial | Polyamid (PA) |
| Kontaktmaterial | Kupferlegierung |
| Oberflächenveredelung der Kontakte | Verzinnt oder Vergoldet (modellabhängig, für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Schutzart (montiert) | Abhängig von der Gehäusekombination, aber die Stiftleiste selbst ist für raue Umgebungsbedingungen konzipiert. |
| Zulassungen | CE, UL, VDE (typische Zulassungen für WAGO Produkte dieser Klasse) |
Einsatzbereiche und Anwendungsbeispiele
Die WAGO 2091-1424 ist prädestiniert für eine breite Palette von Anwendungen, in denen Zuverlässigkeit, Platzersparnis und eine definierte Anschlussgeometrie im Vordergrund stehen:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik, Aktorik, Verteiler für Steuerleitungen.
- Anlagenbau: Anschluss von Komponenten in Maschinen, Förderanlagen und Prozessleitsystemen.
- Leuchtenindustrie: Platzsparende Verbindung von LED-Treibern, Sensoren und Steuermodulen in Leuchtengehäusen, besonders bei komplexen Lichtsystemen oder smarten Leuchten.
- Medizintechnik: Anschluss von Sensoren und Aktoren in medizinischen Geräten, wo Zuverlässigkeit und Miniaturisierung kritisch sind.
- Fahrzeugtechnik: Verdrahtung in Steuergeräten und Komponenten im Fahrzeuginnenraum oder im Motorraum, wo Vibrationen und Temperaturschwankungen eine Rolle spielen.
- Gebäudetechnik: Anschluss von Sensoren, Aktoren und Steuermodulen in smarten Gebäudesystemen, Heizungs-, Lüftungs- und Klimatechnik.
Die gewinkelte Bauform ist besonders vorteilhaft bei der Montage auf Leiterplatten, die in flachen Gehäusen untergebracht werden müssen, oder wenn die Kabelzuführung von der Seite erfolgen muss, um den verfügbaren Platz optimal auszunutzen und eine saubere Kabelführung zu gewährleisten.
FAQs – Häufig gestellte Fragen zu WAGO 2091-1424 – picoMAX 3.5 Stiftleiste gewinkelt 4-polig
Was bedeutet das „3.5“ in picoMAX 3.5?
Die „3.5“ in picoMAX 3.5 bezieht sich auf das Rastermaß des Steckverbinders, also den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Ein Rastermaß von 3,5 mm steht für eine hohe Packungsdichte und ermöglicht kompakte Schaltungsdesigns.
Ist die gewinkelte Stiftleiste für jede Anwendung geeignet?
Die gewinkelte Ausführung ist ideal für Anwendungen, bei denen eine orthogonale Verbindung zwischen Leiterplatte und Kabel erforderlich ist, um Platz zu sparen oder die Kabelführung zu optimieren. Sie ist besonders vorteilhaft in Gehäusen mit begrenztem Bauraum oder wenn die Leiterplatte vertikal montiert ist und die Kabel seitlich zugeführt werden sollen.
Welche Art von Kabeln kann ich mit dieser Stiftleiste verwenden?
Die WAGO 2091-1424 ist für feindrähtige und eindrähtige Leiter von 0,14 mm² bis 1,5 mm² ausgelegt. Dies deckt eine breite Palette von Steuer- und Signalkabeln sowie kleinere Leistungskabel ab. Die Verwendung von Aderendhülsen ist für feindrähtige Leiter empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Wie unterscheidet sich die picoMAX Serie von anderen WAGO Steckverbindern?
Die picoMAX Serie zeichnet sich durch ihre extreme Kompaktheit und eine hohe Steckdichte aus, die durch das geringere Rastermaß und die optimierte Bauform erreicht wird. Sie ist speziell für Anwendungen konzipiert, bei denen Platzmangel eine entscheidende Rolle spielt. Die 2091-1424 repräsentiert diese Philosophie mit ihrer gewinkelten Anschlussmöglichkeit.
Welche Vorteile bietet die gewinkelte Bauform für die Montage?
Die gewinkelte Bauform ermöglicht eine saubere und geradlinige Kabelzuführung, was die Montage erleichtert und das Risiko von Kabelsalat oder Beschädigungen reduziert. Sie erlaubt eine effiziente Raumnutzung in Gehäusen und auf Leiterplatten, da die Kabel nicht nach oben, sondern seitlich abgeführt werden.
Ist die Stiftleiste für hohe Temperaturen geeignet?
Ja, die WAGO 2091-1424 ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt. Dies macht sie für viele industrielle Umgebungen geeignet, in denen erhöhte Temperaturen auftreten können.
Welche mechanische Stabilität bietet die gewinkelte Stiftleiste?
Die Stiftleiste ist aus robusten Materialien gefertigt und für industrielle Anwendungen konzipiert. Die gewinkelte Form ist integraler Bestandteil der Konstruktion und bietet eine gute mechanische Stabilität, um Vibrationen und typischen Belastungen standzuhalten. Die Verbindung wird durch das Gegenstück (Sockel) der picoMAX Serie sicher gehalten.
