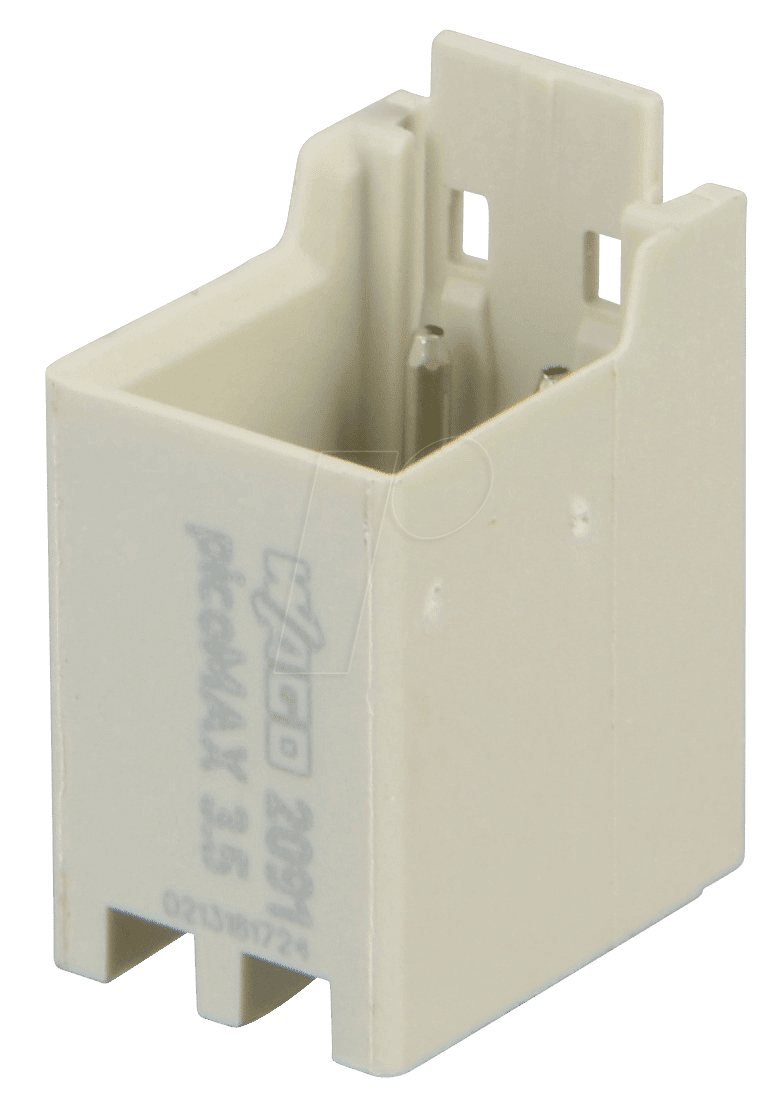

Zuverlässige Steckverbindungen für anspruchsvolle Projekte: Die WAGO picoMAX 3.5 Stiftleiste
Für Ingenieure, Elektrotechniker und anspruchsvolle Heimwerker, die Wert auf sichere und effiziente elektrische Verbindungen legen, stellt die WAGO 2091-1422 – picoMAX 3.5 Stiftleiste gewinkelt 2-polig die ideale Lösung dar. Dieses Produkt adressiert die Notwendigkeit einer platzsparenden und dennoch robusten Verbindungstechnik, insbesondere dort, wo Raum begrenzt ist und eine präzise Winkelung der Leiterbahnen gefordert wird.
WAGO picoMAX 3.5: Effizienz trifft Präzision
Die picoMAX 3.5 Serie von WAGO steht für wegweisende Verbindungstechnik, die sich durch ihre kompakte Bauweise und herausragende Leistung auszeichnet. Die gewinkelte 2-polige Stiftleiste 2091-1422 ist ein Paradebeispiel dafür, wie WAGO innovative Lösungen für die Herausforderungen moderner Elektronik und Automatisierung entwickelt. Im Vergleich zu herkömmlichen Lötverbindungen oder weniger spezialisierten Stecksystemen bietet die picoMAX 3.5 Stiftleiste eine überlegene Kombination aus Schnelligkeit, Zuverlässigkeit und Flexibilität.
Überragende Vorteile der WAGO 2091-1422
- Zeitersparende Montage: Die innovative Stecksicherheitstechnologie von WAGO ermöglicht eine schnelle und werkzeuglose Verdrahtung, was die Montagezeit erheblich reduziert.
- Platzoptimiertes Design: Mit einer Rastermaß von 3,5 mm und der gewinkelten Ausführung ist diese Stiftleiste prädestiniert für Anwendungen mit begrenztem Bauraum, wie z.B. in kompakten Steuerungen oder Gehäusen.
- Hohe Kontaktsicherheit: Die PUSH WIRE®-Anschlusstechnik garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Flexibilität in der Anwendung: Die 2-polige Ausführung ermöglicht vielfältige Einsatzmöglichkeiten in Bereichen wie Beleuchtungstechnik, Sensorik und Aktuatorik.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, ist die picoMAX 3.5 Stiftleiste für den professionellen Einsatz konzipiert und bietet eine lange Lebensdauer.
- Nahtlose Integration: Das durchdachte Systemdesign von WAGO ermöglicht eine einfache Integration in bestehende Schaltungen und Systeme.
Technische Spezifikationen und Materialbeschaffenheit
Die WAGO 2091-1422 – picoMAX 3.5 Stiftleiste gewinkelt 2-polig ist konzipiert für maximale Effizienz und Zuverlässigkeit in einer Vielzahl von elektrischen Anwendungen. Die detaillierten Spezifikationen unterstreichen die Qualität und Leistungsfähigkeit dieses Produkts:
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | picoMAX 3.5 |
| Typ | Stiftleiste |
| Polzahl | 2 |
| Anschlussart | Steckverbindung |
| Rastermaß | 3,5 mm |
| Bauform | Gewinkelt |
| Montageart | Lötbar |
| Nennspannung | 320 V |
| Nennstrom | 16 A |
| Kabelquerschnitt (flexibel) | 0,2 – 1,5 mm² (AWG 24 – 16) |
| Kabelquerschnitt (starr) | 0,2 – 1,5 mm² (AWG 24 – 16) |
| Material Gehäuse | Kunststoff (UL 94 V-0 konform) |
| Material Kontakte | Kupferlegierung, verzinnt |
| Farbe | Schwarz oder Grau (je nach Ausführungsvariante) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Zulassungen | UL, VDE, IECEx (je nach spezifischer Produktvariante und Anforderung) |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 2091-1422 – picoMAX 3.5 Stiftleiste gewinkelt 2-polig eröffnet durch ihre Vielseitigkeit und Zuverlässigkeit ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Industrie- und Anwendungsbereichen. Die kompakte Bauform in Kombination mit der gewinkelten Ausführung prädestiniert sie für Anwendungen, bei denen Platz eine kritische Rolle spielt und eine präzise Anordnung der Verbindungen gefordert ist.
- Gebäudetechnik und Lichtinstallationen: Ideal für die Verdrahtung von LED-Modulen, Leuchtensteuerungen und Sensoren, wo eine schnelle und sichere Verbindung ohne Lötarbeiten den Installationsaufwand minimiert. Die gewinkelte Form ermöglicht eine saubere Kabelführung in engen Deckenhohlräumen oder Verteilerdosen.
- Steuerungs- und Regelungstechnik: In der Automatisierungstechnik wird die picoMAX 3.5 Serie häufig für die Verbindung von Sensoren, Aktuatoren und Kleinsteuerungen eingesetzt. Die hohe Kontaktsicherheit gewährleistet eine unterbrechungsfreie Datenübertragung und Funktionssicherheit.
- Messtechnik und Laboranwendungen: Die präzise und zuverlässige Verbindung ist essenziell für genaue Messergebnisse. Die WAGO 2091-1422 bietet hier eine wartungsarme und sichere Alternative zu herkömmlichen Anschlussmethoden.
- Prototypenentwicklung und Kleinserienfertigung: Für Entwicklungsingenieure, die schnell und flexibel Prototypen erstellen müssen, bietet die picoMAX 3.5 Stiftleiste eine einfache Handhabung und reproduzierbare Ergebnisse.
- Haushaltsgeräte und Unterhaltungselektronik: Wo kompakte Bauformen und zuverlässige elektrische Verbindungen gefordert sind, findet diese Stiftleiste ebenfalls Anwendung, beispielsweise in der internen Verdrahtung von Geräten.
- Industrielle Anlagen und Maschinenbau: Die Robustheit und die hohe Strombelastbarkeit machen die picoMAX 3.5 Serie auch für anspruchsvollere industrielle Anwendungen geeignet, bei denen Vibrationen und Umwelteinflüsse eine Rolle spielen.
Die 2-polige Ausführung erlaubt die einfache Implementierung von Stromversorgungsleitungen, Signalübertragungen oder die Verknüpfung von einzelnen Komponenten in einer Schaltungsreihe. Die gewinkelte Bauform ist besonders vorteilhaft, um eine orthogonale Anordnung von Leiterplatten oder Kabelsträngen zu realisieren, was das Design und die Verdrahtung erheblich vereinfacht.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1422 – picoMAX 3.5 Stiftleiste gewinkelt 2-polig
Kann die WAGO 2091-1422 auch für dickere Kabel verwendet werden?
Die picoMAX 3.5 Stiftleiste ist für Kabelquerschnitte von 0,2 mm² bis 1,5 mm² (AWG 24 bis 16) ausgelegt. Für Anwendungen mit dickeren Kabeln müssten alternative WAGO-Produkte aus der picoMAX oder anderen Serien in Betracht gezogen werden, die für höhere Querschnitte spezifiziert sind.
Ist die Installation der WAGO 2091-1422 werkzeuglos möglich?
Die Verdrahtung der Leiter in die Anschlussklemmen der WAGO picoMAX 3.5 Serie erfolgt in der Regel werkzeuglos durch einfaches Einstecken des abisolierten Leiters. Die Stiftleiste selbst muss jedoch auf die Leiterplatte gelötet werden.
Wie gewährleistet WAGO die Kontaktsicherheit bei der picoMAX 3.5 Stiftleiste?
WAGO setzt bei der picoMAX 3.5 Serie auf die bewährte PUSH WIRE®-Anschlusstechnik, die eine federnde Klemmung des Leiters gewährleistet. Dies sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter mechanischer Belastung Bestand hat.
Ist die WAGO 2091-1422 für den Einsatz im Außenbereich geeignet?
Die Stiftleiste selbst ist aus Kunststoff gefertigt und verfügt über Schutzklassen, die eine Verwendung in vielen Umgebungen zulassen. Für den direkten Einsatz im Außenbereich unter extremen Witterungsbedingungen sind jedoch zusätzliche Schutzmaßnahmen oder spezifische IP-geschützte Gehäuse erforderlich.
Welchen Vorteil bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform der 2091-1422 ermöglicht eine orthogonale Anordnung von Komponenten und Kabeln, was besonders in Gehäusen mit begrenztem Platzangebot oder bei der Anbindung von Modulen in verschiedenen Ebenen von Vorteil ist. Sie erleichtert eine saubere und platzsparende Kabelführung.
Welche Arten von Leitern können mit der WAGO 2091-1422 verbunden werden?
Die picoMAX 3.5 Stiftleiste ist für die Aufnahme von sowohl eindrähtigen (starren) als auch feindrähtigen (flexiblen) Leitern im spezifizierten Querschnittsbereich ausgelegt.
Wie werden die Stiftleisten sicher auf der Leiterplatte montiert?
Die Montage der WAGO 2091-1422 erfolgt durch Löten der Stifte auf die entsprechende Leiterplatte. Dies gewährleistet eine stabile mechanische und elektrische Verbindung.
