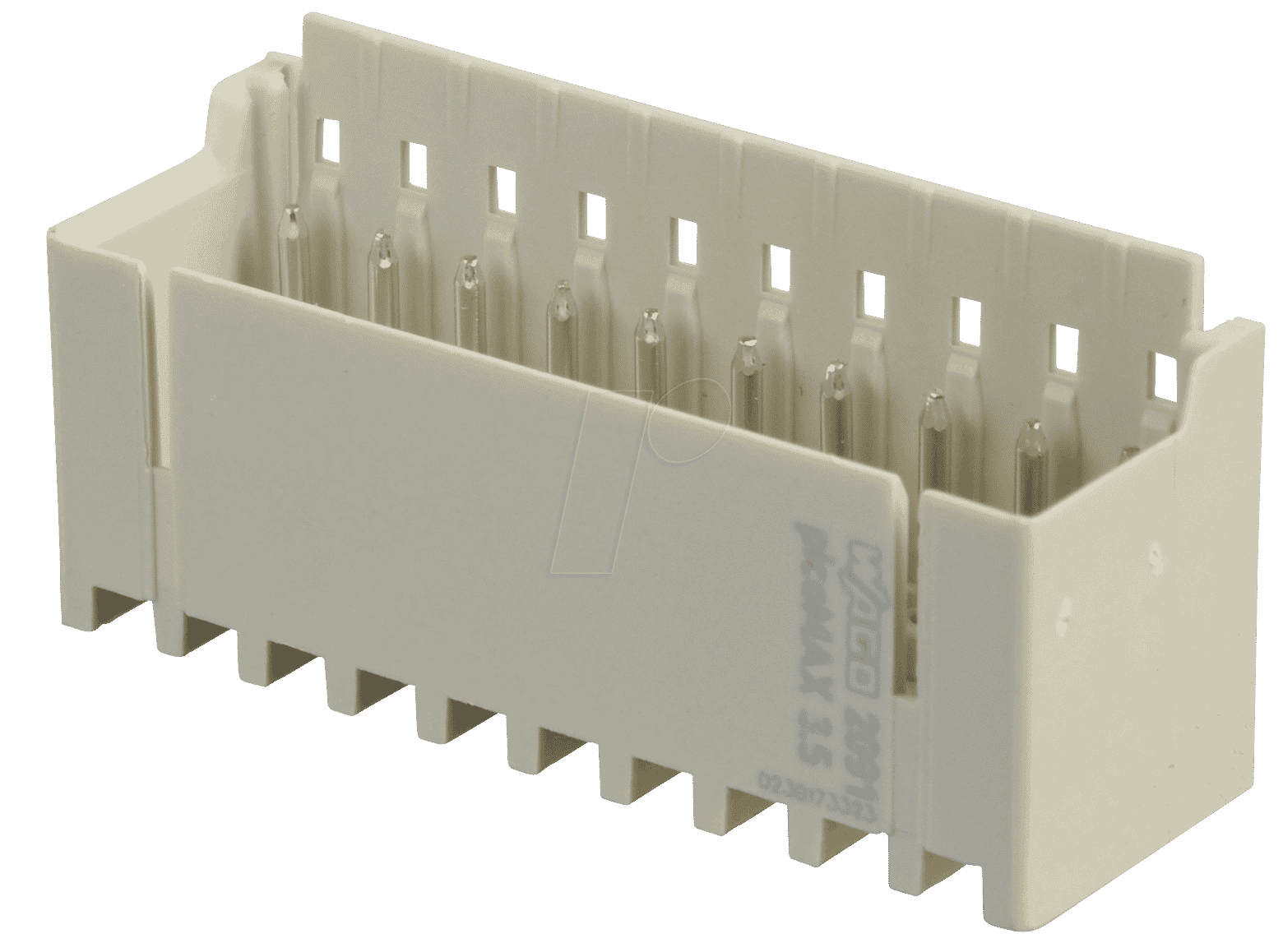

Effiziente und sichere Verbindungen für anspruchsvolle Anwendungen: WAGO picoMAX 3.5 Stiftleiste gerade 10-polig
Die WAGO 2091-1410 picoMAX 3.5 Stiftleiste gerade 10-polig ist die ideale Lösung für Elektrofachkräfte, Anlagenbauer und Entwickler, die eine zuverlässige, platzsparende und montagefreundliche Steckverbindung benötigen. Sie löst das Problem komplexer und zeitaufwendiger Verdrahtungsaufgaben, insbesondere in Umgebungen mit begrenztem Bauraum und hohen Anforderungen an die elektrische Sicherheit und Signalintegrität.
Die Vorteile der WAGO picoMAX 3.5 Technologie
Die picoMAX 3.5 Serie von WAGO setzt neue Maßstäbe in der Verbindungstechnik. Im Vergleich zu herkömmlichen Schraubklemmen oder älteren Steckverbindern bietet die picoMAX 3.5 Technologie signifikante Vorteile:
- Schnelle und werkzeuglose Montage: Der patentierte CAGE CLAMP®-Anschlusstechnik ermöglicht ein schnelles und sicheres Stecken von Einzeladern und Litzen ohne Schraubwerkzeug. Dies reduziert Montagezeiten erheblich und minimiert Fehlerquellen.
- Hohe Kontaktsicherheit: Die Federkraftklemme sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter extremen Bedingungen zuverlässig hält.
- Kompaktes Design: Die picoMAX 3.5 Stiftleiste ist besonders schmal und ermöglicht eine hohe Packungsdichte auf Leiterplatten, was sie ideal für Anwendungen mit begrenztem Platzangebot macht.
- Vielseitigkeit: Die gerade Bauform mit 10 Polen bietet eine flexible Lösung für eine breite Palette von Verdrahtungsaufgaben in der Automatisierungstechnik, der Geräteherstellung und vielen weiteren industriellen Anwendungen.
- Fehlervermeidung: Die klare Pinbelegung und die intuitive Handhabung reduzieren das Risiko von Verdrahtungsfehlern während der Installation.
Technische Spezifikationen und Premium-Materialien
Die WAGO 2091-1410 picoMAX 3.5 Stiftleiste gerade 10-polig zeichnet sich durch eine präzise Verarbeitung und die Verwendung hochwertiger Materialien aus, die für Langlebigkeit und Zuverlässigkeit sorgen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste, gerade |
| Serie | picoMAX 3.5 |
| Anzahl der Pole | 10 |
| Anschlussart | Steckverbindung (für Leiterplattenmontage) |
| Anschlussquerschnitt (typisch) | 0,5 mm² bis 1,5 mm² (feindrähtig und eindrähtig) |
| Bemessungsspannung | Bis zu 320 V (abhängig von der Anwendung und der Konfiguration) |
| Bemessungsstrom | Bis zu 10 A (abhängig von der Anwendung und der Konfiguration) |
| Isolationsmaterial | Hochleistungskunststoff (z.B. Polyamid PA), halogenfrei, flammwidrig nach UL 94 V-0 |
| Leiterkontaktmaterial | Kupferlegierung mit oberflächenveredelter Kontaktzone (z.B. verzinnte oder versilberte Oberfläche für geringen Übergangswiderstand) |
| Betriebstemperaturbereich | -40 °C bis +105 °C |
| Schutzart (bei gestecktem Zustand) | Typischerweise IP20 oder höher, je nach Gehäuse und Anwendung |
| Anwendungsgebiete | Geräteanschlüsse, Steuerungsbau, Signalübertragung, Stromversorgung, I/O-Module, Industrie-Automatisierung |
| Konformität | CE, UL, VDE und weitere relevante Industrienormen |
Herausragende Eigenschaften für professionelle Anwendungen
Die WAGO 2091-1410 picoMAX 3.5 Stiftleiste ist konzipiert für Anwendungen, bei denen Zuverlässigkeit, Effizienz und Sicherheit oberste Priorität haben. Ihre Konstruktion adressiert spezifische Herausforderungen in der modernen Elektronikfertigung und Installation:
- Präzise Passform und zuverlässige Kontaktierung: Die Stiftleiste ist für die präzise Montage auf Leiterplatten konzipiert. Die 10-polige Ausführung ermöglicht eine strukturierte und systematische Verdrahtung von Signalen oder Stromversorgungen. Die CAGE CLAMP®-Technologie garantiert eine dauerhaft niederohmige und vibrationsfeste Verbindung, die auch bei dynamischer Beanspruchung ihre Integrität bewahrt.
- Robustheit und Langlebigkeit: Das Gehäusematerial ist aus einem widerstandsfähigen, halogenfreien Hochleistungskunststoff gefertigt, der sowohl mechanischer Beanspruchung als auch chemischen Einflüssen standhält. Die flammwidrige Eigenschaft nach UL 94 V-0 trägt zur Sicherheit bei, indem sie im Brandfall die Ausbreitung von Flammen minimiert. Dies ist insbesondere in sicherheitskritischen Umgebungen von großer Bedeutung.
- Optimierung für dichte Bestückung: Mit ihrer schmalen Bauform ist die picoMAX 3.5 Stiftleiste ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist. Dies ermöglicht eine höhere Komponentendichte und somit kleinere, kompaktere Geräte.
- Sicherer elektrischer Übergang: Die Kontakte sind aus einer hochwertigen Kupferlegierung gefertigt und für eine optimale elektrische Leitfähigkeit oberflächenveredelt. Dies reduziert den Übergangswiderstand und minimiert somit Energieverluste und Wärmeentwicklung, was zu einer effizienteren und sichereren Stromübertragung führt.
- Einfache Handhabung und Wartung: Die steckbare Natur der Verbindung vereinfacht nicht nur die Erstinstallation, sondern auch Wartungs- und Reparaturarbeiten. Komponenten können schnell ausgetauscht werden, ohne dass die gesamte Verdrahtung neu erstellt werden muss.
Einsatzbereiche und Anwendungsfelder
Die WAGO 2091-1410 picoMAX 3.5 Stiftleiste findet breite Anwendung in verschiedenen Sektoren der Industrie:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuergeräten und I/O-Modulen in Fertigungsstraßen und Prozessanlagen.
- Geräteherstellung: Integration in komplexe elektronische Geräte, wo eine robuste und sichere Schnittstelle benötigt wird.
- Energie- und Umwelttechnik: Anschluss von Komponenten in Schaltanlagen, Wechselrichtern und Systemen zur erneuerbaren Energieerzeugung.
- Verkehrstechnik: Zuverlässige Verbindungen in Schaltschränken und Steuerungssystemen von Zügen, Nutzfahrzeugen und anderen Transportmitteln.
- Gebäudetechnik: Einsatz in intelligenten Gebäudesteuerungen, Beleuchtungssystemen und Sicherheitstechnik.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1410 – picoMAX 3.5 Stiftleiste gerade 10-polig
Was ist der Hauptvorteil der picoMAX 3.5 Technologie gegenüber herkömmlichen Klemmen?
Der Hauptvorteil der picoMAX 3.5 Technologie liegt in der Kombination aus schneller, werkzeugloser Montage durch die CAGE CLAMP®-Federkraftklemme, hoher Kontaktsicherheit und einem sehr kompakten Design. Dies führt zu signifikanten Zeit- und Platzersparnissen bei der Verdrahtung.
Für welche Leiterquerschnitte ist die WAGO 2091-1410 Stiftleiste ausgelegt?
Die picoMAX 3.5 Stiftleiste ist typischerweise für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet, sowohl für eindrähtige als auch für feindrähtige Leiter. Diese Bandbreite deckt die meisten gängigen Anwendungen in der Signal- und Stromübertragung ab.
Ist die Stiftleiste halogenfrei und flammwidrig?
Ja, die Gehäuse der WAGO picoMAX 3.5 Stiftleisten sind in der Regel aus halogenfreiem Hochleistungskunststoff gefertigt und flammwidrig nach der Norm UL 94 V-0. Dies erhöht die Sicherheit, insbesondere in sicherheitskritischen Umgebungen.
Wie wird die Kontaktsicherheit der picoMAX 3.5 Stiftleiste gewährleistet?
Die CAGE CLAMP®-Federkraftklemme von WAGO sorgt für eine konstante und sichere Klemmkraft, die auch bei Vibrationen und Temperaturschwankungen ihre Wirkung behält. Dies garantiert eine dauerhaft niederohmige und zuverlässige elektrische Verbindung.
Kann die Stiftleiste in rauen Umgebungsbedingungen eingesetzt werden?
Dank der robusten Konstruktion und der Verwendung von hochwertigen, beständigen Materialien ist die picoMAX 3.5 Stiftleiste für einen breiten Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt und hält typischen industriellen Umwelteinflüssen stand.
Ist die WAGO 2091-1410 mit anderen picoMAX Produkten kompatibel?
Die picoMAX 3.5 Serie ist als einheitliches System konzipiert. Die Stiftleisten sind für die Verbindung mit den entsprechenden Buchsenleisten oder anderen picoMAX Steckverbindern der gleichen Serie ausgelegt, um eine vollständige und sichere Steckverbindungslösung zu gewährleisten.
Welche Zertifizierungen besitzt die picoMAX 3.5 Stiftleiste?
Die WAGO picoMAX 3.5 Produkte erfüllen in der Regel wichtige Industrienormen und sind mit Zertifizierungen wie CE, UL und VDE gekennzeichnet. Dies bestätigt die Konformität mit internationalen Sicherheits- und Qualitätsstandards.
