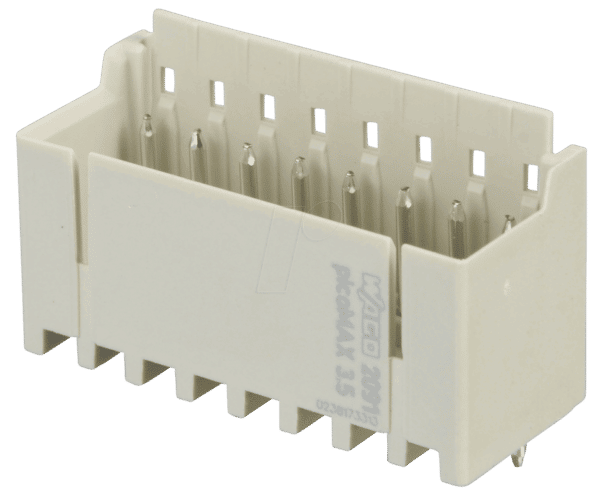

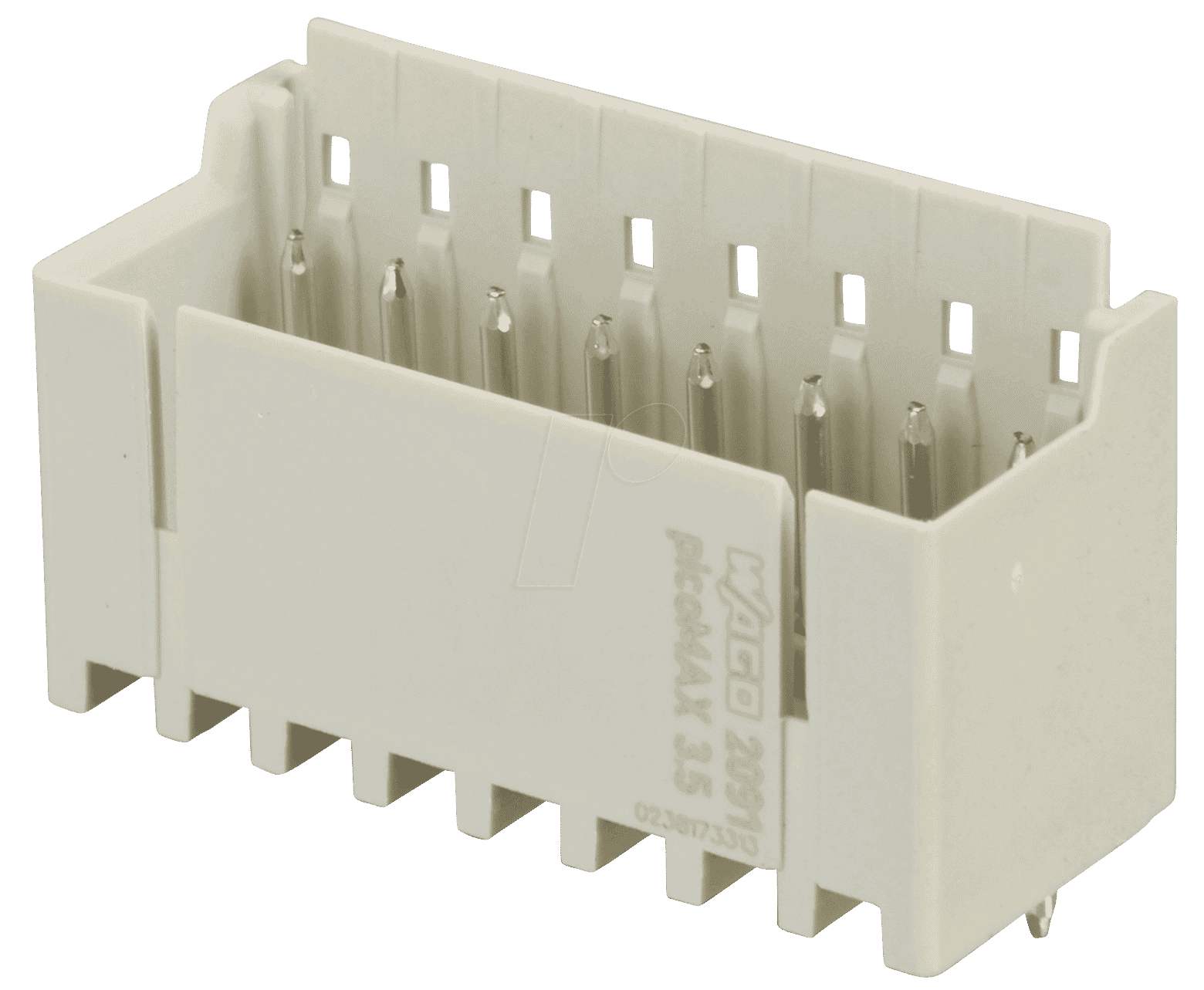

WAGO 2091-1408 – picoMAX 3.5 Stiftleiste gerade 8-polig: Präzise Verbindungen für anspruchsvolle Anwendungen
Die WAGO 2091-1408 picoMAX 3.5 Stiftleiste gerade 8-polig löst das Problem von sicheren, zuverlässigen und platzsparenden elektrischen Verbindungen in komplexen elektronischen Geräten und Systemen. Ideal für Ingenieure, Entwickler und Installateure im Bereich der Automatisierungstechnik, Industrieelektronik und im anspruchsvollen Anlagenbau, die Wert auf höchste Qualität und langfristige Stabilität legen.
Die Vorteile der picoMAX 3.5 Technologie
Wenn es um die Realisierung zuverlässiger elektrischer Verbindungen geht, bietet die WAGO picoMAX 3.5 Serie einen signifikanten Mehrwert gegenüber herkömmlichen Steckverbindern. Die innovative CAGE CLAMP® Anschlussklemme ermöglicht eine werkzeuglose Verdrahtung, die sowohl Zeit spart als auch Bedienfehler minimiert. Dies resultiert in einer schnelleren Montage und einer konsistent hohen Verbindungsqualität, die sich auch unter widrigen Umgebungsbedingungen bewährt. Die kompakte Bauweise der picoMAX Serie eröffnet zudem neue Möglichkeiten im Gerätedesign, indem sie wertvollen Bauraum freigibt, der anderweitig durch sperrigere Komponenten belegt würde. Die mechanische Robustheit und die hohe elektrische Leitfähigkeit sind weitere entscheidende Faktoren, die die picoMAX 3.5 Stiftleiste zur überlegenen Wahl machen.
Präzision und Zuverlässigkeit im Detail
Die WAGO 2091-1408 Stiftleiste ist speziell dafür konzipiert, höchste Ansprüche an Präzision und Zuverlässigkeit zu erfüllen. Ihre Konstruktion basiert auf bewährten WAGO Technologien, die für ihre Langlebigkeit und Fehlerunanfälligkeit bekannt sind. Die gerade 8-polige Ausführung erlaubt eine klare und strukturierte Verdrahtung von bis zu acht individuellen Leitern. Das 3.5 mm Rastermaß ist optimiert für eine hohe Polzahl auf kleinstem Raum, was sie zu einer idealen Lösung für Anwendungen macht, bei denen die Dichte der Verbindungen eine kritische Rolle spielt.
Technische Spezifikationen und Materialgüte
Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Leistungsfähigkeit und Lebensdauer von elektrischen Verbindungskomponenten. Die WAGO 2091-1408 picoMAX 3.5 Stiftleiste profitiert von den umfangreichen Erfahrungen und Qualitätsstandards von WAGO. Die verwendeten Kunststoffe zeichnen sich durch ihre hohe mechanische Festigkeit, ihre Beständigkeit gegenüber chemischen Einflüssen und ihre thermische Stabilität aus. Die Kontaktfedern aus hochflexiblem Spezialstahl gewährleisten einen dauerhaft niedrigen Übergangswiderstand und eine sichere Klemmung der Leiter, auch bei Temperaturschwankungen.
Konstruktion und Anwendungsszenarien
Die picoMAX 3.5 Stiftleiste mit gerader 8-poliger Ausführung ist Teil eines umfassenden Steckverbindersystems, das eine flexible und modulare Montage ermöglicht. Sie dient als Gegenstück für die entsprechenden Buchsen oder direkt als Anschluss für Platinen. Die gerade Bauform erleichtert die vertikale oder horizontale Montage auf einer Leiterplatte und bietet gleichzeitig eine stabile mechanische Befestigung. Typische Einsatzgebiete umfassen die Signal- und Leistungsübertragung in Steuerungen, Sensorik, Aktorik, Embedded Systems, Messgeräten und in der Gebäudeautomatisierung. Die hohe Schutzart, die durch die passende Gehäusegestaltung erreicht werden kann, erweitert das Einsatzspektrum zusätzlich, selbst in staubigen oder feuchten Umgebungen.
Verarbeitung und Montagefreundlichkeit
Die Montage der WAGO 2091-1408 Stiftleiste ist denkbar einfach und zeugt von durchdachtem Design. Die CAGE CLAMP® Anschlusstechnik ermöglicht das direkte Einstecken von abisolierten Drähten, ohne dass Werkzeuge wie Schraubendreher benötigt werden. Dies reduziert die Montagezeit erheblich und minimiert das Risiko von Beschädigungen an den Leitern oder dem Steckverbinder selbst. Die klare Markierung der Anschlusspunkte und die Farbkodierung bei bestimmten Varianten erleichtern zudem die Fehlersuche und Wartung. Die robuste Bauweise gewährleistet eine sichere Fixierung und verhindert ein unbeabsichtigtes Lösen der Verbindungen, selbst bei starken Vibrationen.
WAGO 2091-1408 picoMAX 3.5 Stiftleiste – Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste |
| Serie | picoMAX 3.5 |
| Polzahl | 8 |
| Anschlussrichtung | Gerade |
| Rastermaß | 3.5 mm |
| Anschlusstechnik | CAGE CLAMP® |
| Leiterquerschnitt (flexibel) | 0.2 mm² – 1.5 mm² |
| Leiterquerschnitt (starr) | 0.2 mm² – 2.5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 12 A |
| Gehäusematerial | Hochleistungskunststoff, schwer entflammbar |
| Kontakmaterial | Kupferlegierung, verzinnt |
| Temperaturbereich | -40 °C bis +105 °C |
| Schutzart (mit passendem Gehäuse) | Bis IP20 oder höher, je nach Anwendung |
| Zulassungen | UL, CSA, VDE (je nach Ausführung und Anwendung) |
Die Zukunft der Verbindungen: picoMAX® Technologie von WAGO
Die picoMAX® Technologie repräsentiert einen Meilenstein in der Entwicklung von Steckverbindern für die Elektronikfertigung. WAGO hat mit dieser Serie die Grenzen des Machbaren im Bereich der Kompaktheit und Anschlussdichte neu definiert. Die 2091-1408 Stiftleiste ist ein integraler Bestandteil dieses Systems und ermöglicht eine effiziente Integration in moderne Gerätearchitekturen. Die durchgängige Nutzung der CAGE CLAMP® Technologie über die gesamte picoMAX® Familie hinweg sorgt für eine konsistente Benutzererfahrung und höchste Zuverlässigkeit. Dies ist entscheidend für die langfristige Betriebssicherheit von Anlagen und Geräten, in denen eine Ausfallrate minimiert werden muss.
Flexibilität und Skalierbarkeit für jedes Projekt
Ein herausragender Vorteil der picoMAX 3.5 Serie ist ihre hohe Flexibilität. Die modularen Aufbauoptionen erlauben die Zusammenstellung von Steckverbindern in nahezu jeder gewünschten Polzahl und Konfiguration. Dies macht die WAGO 2091-1408 Stiftleiste nicht nur zu einer Lösung für Standardanwendungen, sondern auch zu einem wichtigen Baustein für kundenspezifische Entwicklungen. Die einfache Handhabung und die breite Akzeptanz der CAGE CLAMP® Technologie in der Industrie gewährleisten, dass auch bei Änderungen oder Erweiterungen von Projekten eine schnelle und unkomplizierte Anpassung möglich ist.
Sicherheit und Normkonformität
Bei der Entwicklung und Produktion von Elektronikgeräten spielen Sicherheitsstandards und Normen eine übergeordnete Rolle. WAGO Produkte, einschließlich der picoMAX 3.5 Stiftleiste, sind nach strengsten internationalen Normen zertifiziert. Dies stellt sicher, dass die Verbindungen nicht nur funktional, sondern auch sicher sind und den regulatorischen Anforderungen für den Einsatz in verschiedenen Märkten und Branchen entsprechen. Die Verwendung hochwertiger Materialien und die konsequente Qualitätskontrolle in der Fertigung garantieren die Einhaltung dieser Standards über die gesamte Produktlebensdauer.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1408 – picoMAX 3.5 Stiftleiste gerade 8-polig
Kann die WAGO 2091-1408 Stiftleiste mit verschiedenen Leiterquerschnitten verwendet werden?
Ja, die WAGO 2091-1408 picoMAX 3.5 Stiftleiste ist für flexible Leiter von 0.2 mm² bis 1.5 mm² und für starre Leiter von 0.2 mm² bis 2.5 mm² ausgelegt. Dies bietet eine hohe Flexibilität bei der Auswahl der benötigten Kabel.
Ist eine spezielle Werkzeugausstattung für den Anschluss der Leiter erforderlich?
Nein, die CAGE CLAMP® Anschlusstechnik der WAGO picoMAX® Serie ermöglicht eine werkzeuglose Verdrahtung. Das einfache Einstecken des abisolierten Leiters genügt.
Für welche Umgebungsbedingungen ist diese Stiftleiste geeignet?
Die Stiftleiste ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt. Mit entsprechenden Gehäusen können auch höhere Schutzarten gegen Staub und Feuchtigkeit erreicht werden, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.
Wie wird die WAGO 2091-1408 Stiftleiste in ein System integriert?
Die Stiftleiste ist als Gegenstück für die entsprechenden picoMAX® Buchsen oder zur direkten Montage auf Leiterplatten konzipiert. Sie bietet eine sichere mechanische Befestigung und eine klare Verdrahtung.
Welche Vorteile bietet das 3.5 mm Rastermaß?
Das 3.5 mm Rastermaß ermöglicht eine sehr hohe Polzahl auf kleinstem Raum. Dies ist besonders vorteilhaft in Anwendungen, wo Platzersparnis eine kritische Rolle spielt, ohne Kompromisse bei der Anzahl der notwendigen Anschlüsse einzugehen.
Was bedeutet die Bezeichnung „gerade“ bei dieser Stiftleiste?
Die Bezeichnung „gerade“ bezieht sich auf die Ausrichtung der Anschlussstifte relativ zur Montagefläche. Eine gerade Stiftleiste hat Anschlussstifte, die senkrecht zur Montagefläche (z.B. einer Leiterplatte) stehen.
Welche Nennspannung und Nennstrom werden von dieser Stiftleiste unterstützt?
Die WAGO 2091-1408 picoMAX 3.5 Stiftleiste unterstützt eine Nennspannung von 250 V und einen Nennstrom von 12 A. Diese Werte stellen die sichere Betriebsgrenze unter definierten Bedingungen dar.
