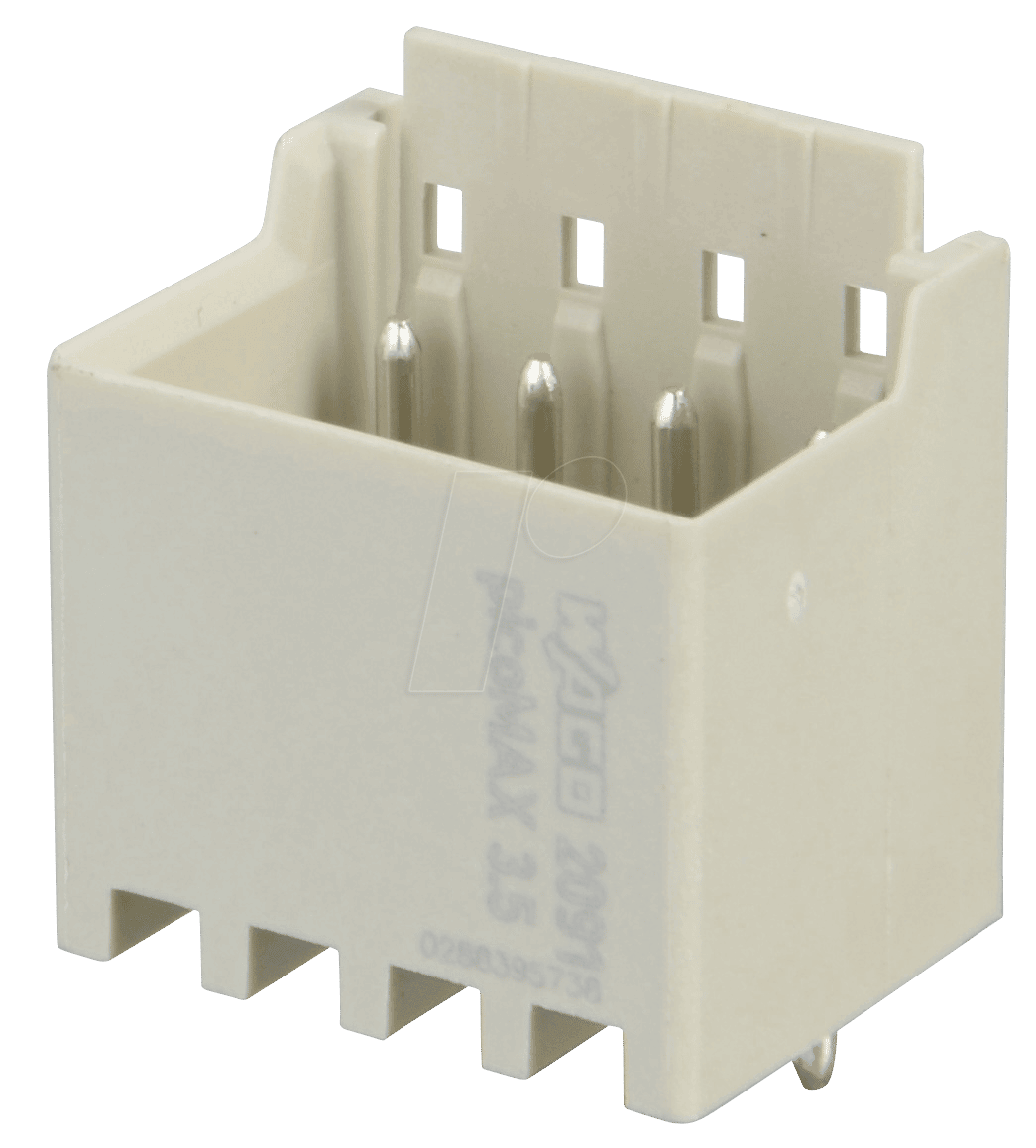

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: WAGO picoMAX 3.5 Stiftleiste gerade 4-polig
Für Ingenieure, Entwickler und versierte Heimwerker, die auf kompromisslose Zuverlässigkeit und Effizienz bei der Verdrahtung ihrer Platinen und Geräte angewiesen sind, bietet die WAGO 2091-1404 picoMAX 3.5 Stiftleiste gerade 4-polig die ideale Lösung. Sie schließt die Lücke zwischen Leiterplatten und externen Anschlüssen mit einer robusten und gleichzeitig platzsparenden Verbindungstechnologie, die Standardlösungen in puncto Geschwindigkeit und Sicherheit übertrifft.
Überlegene Verbindungstechnik für maximale Performance
Die picoMAX 3.5 Serie von WAGO repräsentiert die nächste Generation der Verbindungstechnik. Im Gegensatz zu traditionellen Lötverbindungen oder weniger innovativen Steckverbindern, setzt die WAGO 2091-1404 auf die bewährte und weiterentwickelte PUSH WIRE®-Anschlusstechnik in Kombination mit einer präzise gefertigten Stiftleiste. Dies resultiert in einer deutlich schnelleren Montage, reduziertem Verkabelungsaufwand und minimiertem Fehlerrisiko. Die kompakte Bauform der picoMAX 3.5 ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was gerade in der modernen miniaturisierten Elektronik ein entscheidender Vorteil ist. Die 4-polige Ausführung ist für spezifische Schaltkreise und Signalpfade konzipiert, die eine klare und sichere Trennung erfordern.
Innovatives Design und höchste Fertigungsqualität
Die WAGO 2091-1404 zeichnet sich durch ihr durchdachtes Design und die Verwendung hochwertiger Materialien aus, was ihre Langlebigkeit und Leistungsfähigkeit garantiert. Jedes Detail ist auf maximale Funktionalität und einfache Handhabung ausgelegt.
Hauptvorteile der WAGO 2091-1404 picoMAX 3.5 Stiftleiste gerade 4-polig:
- Zeitsparende Installation: Kein Löten oder Schrauben notwendig; einfache Steckverbindung.
- Sichere und dauerhafte Verbindungen: PUSH WIRE®-Technologie sorgt für festen Halt und Vibrationsbeständigkeit.
- Kompakte Bauform: Ermöglicht hohe Anschlussdichte auf Leiterplatten und reduziert Bauraumansprüche.
- Vielseitige Anwendungsmöglichkeiten: Ideal für die Verbindung von Kabeln mit Leiterplatten in einer Vielzahl von Branchen.
- Fehlerreduzierung: Klare Polung und einfache Handhabung minimieren Verdrahtungsfehler.
- Hohe elektrische Sicherheit: Robuste Konstruktion und Isolationsmaterialien gewährleisten sicheren Betrieb.
- Zertifizierte Qualität: Hergestellt nach strengen Qualitätsstandards für professionelle Anwendungen.
Technische Spezifikationen und Materialbeschaffenheit
Die WAGO 2091-1404 picoMAX 3.5 Stiftleiste gerade 4-polig ist ein präzisionsgefertigtes Bauteil, das speziell für anspruchsvolle elektrische Anwendungen entwickelt wurde. Die Auswahl der Materialien und die Konstruktion sind auf Langlebigkeit, Zuverlässigkeit und einfache Handhabung optimiert.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2091-1404 picoMAX 3.5 Stiftleiste gerade 4-polig |
| Anzahl der Pole | 4 |
| Anschlusstyp | Stiftleiste (Steckverbinder-Seite für Leiterplatten) |
| Rastermaß | 3,5 mm |
| Montageart | Durchsteckmontage (THT) für Leiterplatten |
| Konstruktion | Gerade Ausführung |
| Anschlussart (für Kabel) | Geeignet für WAGO picoMAX 3.5 Stecker (separat erhältlich) mit PUSH WIRE®-Anschlusstechnik |
| Nennspannung | Bis zu 250 V (abhängig von der gewählten Kabelverbindung und Anwendungsumgebung) |
| Nennstrom | Bis zu 16 A (abhängig von der gewählten Kabelverbindung und Anwendungsumgebung) |
| Isolationsmaterial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid PA), UL94 V-0 klassifiziert für erhöhte Brandsicherheit. Bietet exzellente elektrische Isolation und thermische Beständigkeit. |
| Kontaktmaterial | Verzinntes Kupfer oder Kupferlegierung. Die Verzinnung gewährleistet eine geringe Übergangswiderstand und schützt vor Korrosion. |
| Gehäusematerial | Extrem robuster und formstabiler Kunststoff, der mechanischer Belastung und Umwelteinflüssen standhält. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C (abhängig von spezifischen Materialzertifizierungen und Umgebungseinflüssen). Bietet Zuverlässigkeit in einem breiten Temperaturspektrum. |
| Abmessungen (HxB) | Kompakte Abmessungen zur Maximierung der Anschlussdichte auf der Leiterplatte. Spezifische Maße sind im technischen Datenblatt zu finden. |
| Farbe | Standardmäßig grau oder schwarz zur besseren Unterscheidbarkeit und Integration in verschiedene Designs. |
| Zulassungen | Entspricht relevanten Normen wie IEC, UL, CSA für den internationalen Einsatz in industriellen, kommerziellen und Haushaltsanwendungen. |
Anwendungsbereiche und Branchenrelevanz
Die WAGO 2091-1404 picoMAX 3.5 Stiftleiste gerade 4-polig ist ein vielseitiges Bauteil, das sich nahtlos in eine breite Palette von Anwendungen integrieren lässt. Ihre Robustheit, einfache Handhabung und hohe Zuverlässigkeit machen sie zu einer bevorzugten Wahl in Branchen, in denen Effizienz und Sicherheit oberste Priorität haben.
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuerungskomponenten an SPS-Systeme (Speicherprogrammierbare Steuerungen) und HMI-Geräte (Human Machine Interface). Die schnelle Montage spart wertvolle Zeit bei der Inbetriebnahme und Wartung von Anlagen.
- Gebäudeautomation: Integration in intelligente Gebäudesteuerungssysteme für Beleuchtung, Heizung, Lüftung und Sicherheit. Die kompakte Bauform ist ideal für den Einsatz in Unterputzdosen oder Schaltschränken mit begrenztem Platzangebot.
- Gerätebau: Anschluss von Stromversorgungen, Steuerplatinen und internen Kommunikationsmodulen in einer Vielzahl von elektronischen Geräten, von Haushaltsgeräten bis hin zu professionellen Maschinen.
- Beleuchtungstechnik: Insbesondere in der LED-Technik ermöglicht die Stiftleiste eine effiziente und sichere Verkabelung von Treibern, Modulen und Leuchten.
- Mess- und Regeltechnik: Für präzise Signalübertragung und Stromversorgung von Messgeräten und Regelungseinheiten.
- Prototypenentwicklung und Forschung: Ermöglicht schnelle und flexible Anpassungen bei der Entwicklung neuer elektronischer Schaltungen und Systeme.
Die picoMAX 3.5 Technologie von WAGO, kombiniert mit der präzisen Fertigung der Stiftleisten, bietet eine überlegene Alternative zu herkömmlichen Lötverbindungen, insbesondere wenn es um die Reduzierung von Installationszeit, die Erhöhung der Zuverlässigkeit und die Vereinfachung von Wartungsarbeiten geht. Die 4-polige Ausführung eignet sich ideal für Anwendungen, bei denen eine klare Trennung von Strom- und Signalleitungen oder die Anbindung mehrerer unabhängiger Schaltkreise erforderlich ist.
Entwickelt für maximale Effizienz und Sicherheit
Die WAGO 2091-1404 picoMAX 3.5 Stiftleiste gerade 4-polig ist nicht nur ein Verbindungselement, sondern ein integraler Bestandteil einer durchdachten Systemlösung. Die PUSH WIRE®-Anschlusstechnik, die in den zugehörigen Steckern zum Einsatz kommt, ermöglicht ein werkzeugloses Verarbeiten von starren und flexiblen Leitern. Dies reduziert die Abhängigkeit von Spezialwerkzeugen und minimiert das Risiko von Beschädigungen an den Leitern, wie es beim Schrauben oder bei unsachgemäßer Löttechnik vorkommen kann.
Das Rastermaß von 3,5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was den Einsatz in immer kompakteren elektronischen Geräten erleichtert. Die gerade Ausrichtung der Stiftleiste bietet eine einfache und intuitive Montage auf der Leiterplatte, die durch entsprechende Lötösen und Befestigungsmöglichkeiten ergänzt wird.
Die Materialauswahl, insbesondere der hoch isolierende und flammhemmende Kunststoff des Gehäuses, gewährleistet nicht nur die elektrische Sicherheit, sondern auch eine erhöhte Beständigkeit gegen thermische Belastungen und Umwelteinflüsse. Dies ist entscheidend für den zuverlässigen Betrieb in industriellen Umgebungen oder anspruchsvollen Einsatzgebieten.
Die verzinnte Kupferkontaktierung bietet einen geringen Übergangswiderstand und schützt vor Korrosion, was zu einer stabilen und langlebigen elektrischen Verbindung führt. Diese Eigenschaften sind essentiell, um Signalintegrität zu gewährleisten und Leistungsverluste zu minimieren.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1404 – picoMAX 3.5 Stiftleiste gerade 4-polig
Was sind die Hauptvorteile der WAGO picoMAX 3.5 Stiftleiste gegenüber herkömmlichen Lötverbindungen?
Die Hauptvorteile liegen in der deutlich reduzierten Installationszeit durch werkzeuglose Anschlusstechnik, der erhöhten Zuverlässigkeit durch Vibrationsbeständigkeit und minimiertem Fehlerrisiko, sowie der einfacheren Wartung und Austauschbarkeit von Komponenten. Zudem ermöglicht die kompakte Bauform eine höhere Packungsdichte auf der Leiterplatte.
Welche Arten von Leitern können mit der picoMAX 3.5 Technologie verbunden werden?
Die picoMAX 3.5 Stecker, die mit dieser Stiftleiste verwendet werden, sind für die Aufnahme von flexiblen und starren Leitern mit oder ohne Aderendhülse konzipiert. Dies bietet maximale Flexibilität bei der Verdrahtung.
Ist die WAGO 2091-1404 für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, die Stiftleiste ist aus hochwertigen, thermisch beständigen Materialien gefertigt und in der Regel für einen Betriebstemperaturbereich von -40°C bis +105°C ausgelegt, abhängig von spezifischen Materialzertifizierungen und der Gesamtapplikation.
Wie wird die elektrische Sicherheit bei der Verwendung der picoMAX 3.5 Stiftleiste gewährleistet?
Die elektrische Sicherheit wird durch die Verwendung von hoch isolierenden und flammhemmenden Kunststoffen des Gehäuses, die zuverlässige Kontaktierung durch verzinnte Kupferkontakte und die Einhaltung internationaler Normen wie IEC und UL sichergestellt.
Kann die Stiftleiste auch für niederfrequente Signalübertragung verwendet werden?
Ja, aufgrund der geringen Übergangswiderstände und der stabilen Verbindung eignet sich die picoMAX 3.5 Stiftleiste hervorragend für die Übertragung von niederfrequenten Signalen, bei denen Signalintegrität von entscheidender Bedeutung ist.
Welche Rolle spielt das Rastermaß von 3,5 mm für die Anwendung?
Das Rastermaß von 3,5 mm ermöglicht eine hohe Anschlussdichte auf der Leiterplatte. Dies ist besonders wichtig für die Entwicklung kompakter elektronischer Geräte, bei denen der verfügbare Platz begrenzt ist.
Ist die Stiftleiste für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Ja, die WAGO 2091-1404 erfüllt die relevanten Normen und Zulassungen, die für den Einsatz in vielen sicherheitsrelevanten Anwendungen, einschließlich industrieller Steuerungen und Gebäudeautomation, erforderlich sind. Die Robustheit und Zuverlässigkeit der Verbindung tragen wesentlich zur Sicherheit bei.
