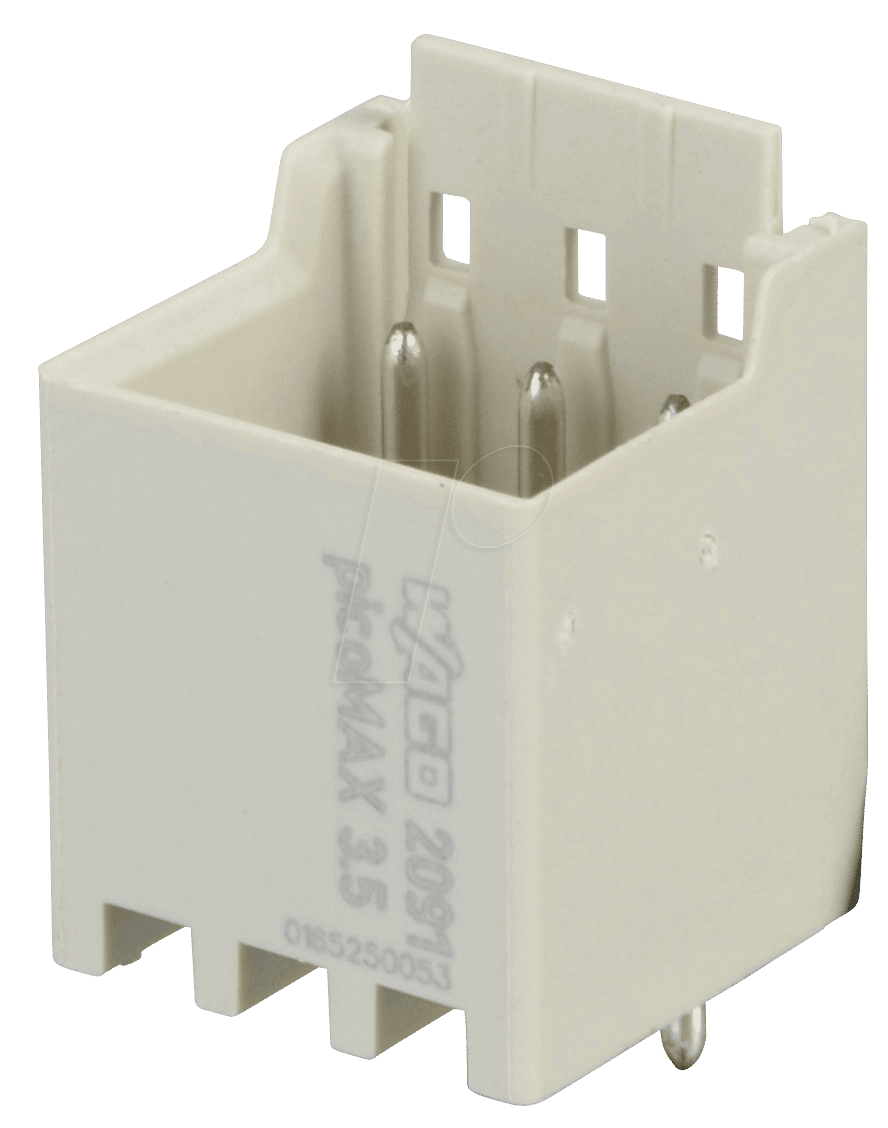

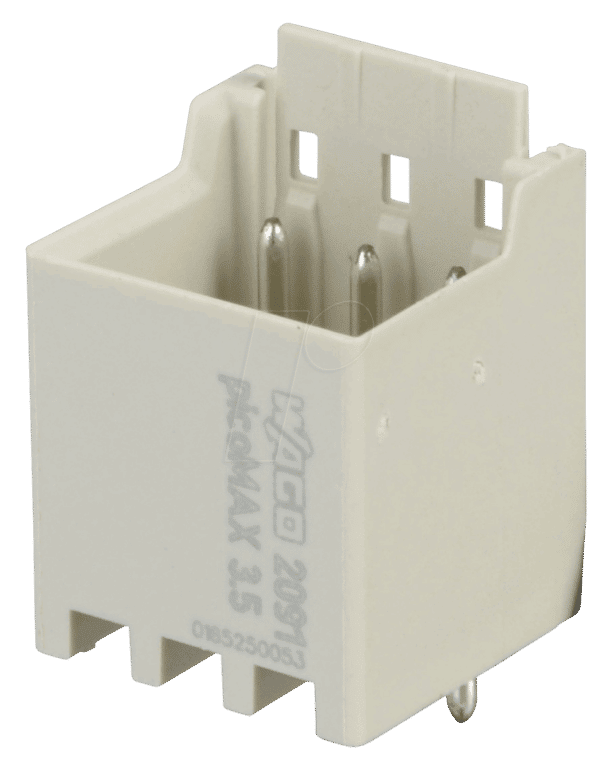

WAGO 2091-1403 – picoMAX 3.5 Stiftleiste: Präzise Verbindungen für anspruchsvolle Anwendungen
Die WAGO 2091-1403 picoMAX 3.5 Stiftleiste gerade 3-polig ist die essenzielle Komponente für Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die auf maximale Zuverlässigkeit und Effizienz bei der Signal- und Leistungsübertragung setzen. Dieses Verbindungselement löst das Problem unzureichender oder instabiler Kabelverbindungen in komplexen Schaltschrankaufbauten und integrierten Systemen, indem es eine steckbare und formschlüssige Verbindung garantiert.
Maximale Leistung und Zuverlässigkeit dank picoMAX Technologie
Die picoMAX-Serie von WAGO steht für kompromisslose Qualität und innovative Verbindungstechnik. Die 2091-1403 Stiftleiste nutzt diese fortschrittliche Technologie, um gegenüber traditionellen Löt- oder Schraubverbindungen klare Vorteile zu bieten. Dies äußert sich in einer reduzierten Montagezeit, einer höheren Fehlersicherheit und einer langfristigen Stabilität, selbst unter extremen Betriebsbedingungen wie Vibrationen oder Temperaturschwankungen. Die gerade 3-polige Ausführung ermöglicht eine flexible und platzsparende Integration in Ihre Schaltkreise.
Herausragende Eigenschaften der WAGO 2091-1403 Stiftleiste
- Einfache Handhabung und schnelle Montage: Die steckbare Natur der picoMAX-Serie minimiert den Verdrahtungsaufwand und reduziert die Montagekosten signifikant.
- Hohe Strombelastbarkeit: Trotz des kompakten Designs ist die Stiftleiste für anspruchsvolle Stromanforderungen ausgelegt.
- Vibrationssicherheit: Die formschlüssige Verbindung verhindert unerwünschte Lockerungen, was besonders in industriellen Umgebungen kritisch ist.
- Kompaktes Design: Die 3-polige, gerade Bauform optimiert die Raumnutzung in Schaltschränken und elektrischen Gehäusen.
- Universelle Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen in der Industrieautomatisierung, im Maschinenbau und in der Gebäudetechnik.
- Nachhaltige Verbindungsqualität: Die WAGO-typische Qualität sorgt für eine lange Lebensdauer und reduziert den Bedarf an Wartung und Austausch.
Technische Spezifikationen und Materialgüte
Die WAGO 2091-1403 picoMAX 3.5 Stiftleiste gerade 3-polig ist mit höchster Präzision gefertigt, um den Anforderungen moderner technischer Installationen gerecht zu werden. Die Auswahl der Materialien und die konstruktive Ausführung sind auf Langlebigkeit und maximale elektrische Leitfähigkeit ausgelegt. Die Isolationseigenschaften des Gehäusematerials gewährleisten eine sichere Trennung der einzelnen Leiter und schützen vor Kurzschlüssen. Die Kontakte bestehen aus hochleitfähigem Material, um minimale Übergangswiderstände zu erzielen und somit Energieverluste zu minimieren.
| Merkmal | Beschreibung |
|---|---|
| Produktserie | picoMAX 3.5 |
| Artikelnummer | 2091-1403 |
| Polanzahl | 3 |
| Bauform | Gerade Stiftleiste |
| Anschlussart | Steckbar (Kompatibel mit picoMAX Steckverbinder-System) |
| Nennspannung | 320 V |
| Nennstrom | 16 A |
| Anschlussquerschnitt (massiv/flexibel) | 0,14 mm² – 2,5 mm² |
| Material Gehäuse | Hochwertiger, flammhemmender Kunststoff (PA 6.6 gemäß UL94 V-0 Standard) – Bietet hervorragende elektrische Isolation und mechanische Stabilität. |
| Material Kontakte | Verzinnte Kupferlegierung – Gewährleistet ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperatur | -40 °C bis +85 °C – Ermöglicht den Einsatz in einem breiten Temperaturspektrum. |
| Farbe | Grau (Standardfarbe für dieses Produktmodell) |
| Schutzart (montiert) | Abhängig von der Anwendung und dem verwendeten Gegenstecker; typischerweise Schutz vor direktem Kontakt. |
| Zulassungen | CE, UL, VDE (entsprechend den geltenden Normen für elektrische Verbindungen) |
Anwendungsbereiche: Wo die picoMAX Stiftleiste glänzt
Die WAGO 2091-1403 picoMAX 3.5 Stiftleiste findet breite Anwendung in diversen Feldern der Elektrotechnik und Automatisierung. Ihre Robustheit und Zuverlässigkeit machen sie zur idealen Wahl für:
- Industrielle Steuerungssysteme: Für die Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Maschinenbau: Zur Verkabelung von Maschinenkomponenten, Steuerpulten und Verteilerkästen.
- Schaltschrankbau: Als Platz sparende und effiziente Lösung für die interne Verdrahtung und Signalübertragung.
- Gebäudetechnik: In Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie zur Anbindung von Sicherheitssystemen.
- Energieverteilung: Für kleinere Energieverteilungen und Anschlussboxen.
- Prototypenentwicklung und Laboranwendungen: Ermöglicht schnelle und flexible Aufbauänderungen.
Die Kompatibilität mit dem picoMAX Steckverbinder-System erweitert die Flexibilität und ermöglicht die einfache Integration in bestehende oder neu zu schaffende Infrastrukturen. Dies reduziert nicht nur den Verdrahtungsaufwand, sondern auch das Risiko von Fehlanschlüssen, was besonders bei komplexen Systemen von entscheidender Bedeutung ist.
Die Vorteile der WAGO-Verbindungstechnik
WAGO hat sich als Synonym für innovative und zuverlässige Verbindungstechnik etabliert. Die picoMAX-Serie, zu der auch die 2091-1403 Stiftleiste gehört, verkörpert diese Philosophie. Die Verwendung hochwertiger Materialien, die präzise Fertigung und die konsequente Ausrichtung auf Anwenderfreundlichkeit und Sicherheit garantieren eine überlegene Performance gegenüber konventionellen Verbindungslösungen. Die steckbare Verbindungstechnik von WAGO reduziert den Zeitaufwand für Installation und Wartung erheblich und minimiert gleichzeitig die Fehleranfälligkeit. Dies führt zu einer erhöhten Betriebssicherheit und einer Reduzierung der Gesamtbetriebskosten.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1403 – picoMAX 3.5 Stiftleiste gerade 3-polig
Was sind die Hauptvorteile der picoMAX 3.5 Technologie im Vergleich zu herkömmlichen Anschlüssen?
Die picoMAX 3.5 Technologie bietet eine deutlich schnellere und sicherere Montage durch die steckbare Verbindung. Sie reduziert das Risiko von Verdrahtungsfehlern, minimiert den Platzbedarf im Schaltschrank und gewährleistet eine hohe Vibrationssicherheit, was sie überlegener gegenüber älteren Technologien wie Schraubklemmen oder Lötverbindungen macht.
Ist die WAGO 2091-1403 Stiftleiste für hohe Stromstärken geeignet?
Ja, die Stiftleiste ist für eine Nennstrombelastbarkeit von 16 A ausgelegt und verfügt über einen Anschlussquerschnittsbereich von 0,14 mm² bis 2,5 mm². Dies macht sie für eine Vielzahl von Anwendungen, auch mit moderaten Stromanforderungen, geeignet.
Welche Arten von Kabeln können mit dieser Stiftleiste verbunden werden?
Die WAGO 2091-1403 Stiftleiste kann sowohl massive als auch flexible Leiter mit einem Querschnitt von 0,14 mm² bis 2,5 mm² aufnehmen, was eine hohe Flexibilität bei der Kabelauswahl ermöglicht.
Kann die picoMAX 3.5 Stiftleiste auch in Umgebungen mit extremen Temperaturen eingesetzt werden?
Die Stiftleiste ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C spezifiziert. Dies ermöglicht ihren zuverlässigen Einsatz in einer Vielzahl von industriellen und umgebungsbedingten Szenarien, die über den Standardbereich hinausgehen.
Wie wird die elektrische Sicherheit bei der Verwendung dieser Stiftleiste gewährleistet?
Die elektrische Sicherheit wird durch die hochwertige Isolation des Gehäusematerials (flammhemmend nach UL94 V-0) und die präzise gefertigten Kontakte aus verzinnter Kupferlegierung gewährleistet. Die steckbare Verbindung schützt zudem vor unbeabsichtigtem Kontakt mit spannungsführenden Teilen.
Ist die WAGO 2091-1403 mit anderen WAGO-Produkten kompatibel?
Ja, diese Stiftleiste ist Teil des picoMAX 3.5 Steckverbinder-Systems und somit kompatibel mit den entsprechenden picoMAX Steckverbindern und weiteren Elementen innerhalb dieser Serie.
Welche Zertifizierungen und Zulassungen besitzt dieses Produkt?
Die WAGO 2091-1403 Stiftleiste ist in der Regel mit wichtigen Zertifizierungen wie CE, UL und VDE ausgestattet, die ihre Konformität mit internationalen Sicherheits- und Qualitätsstandards belegen.
