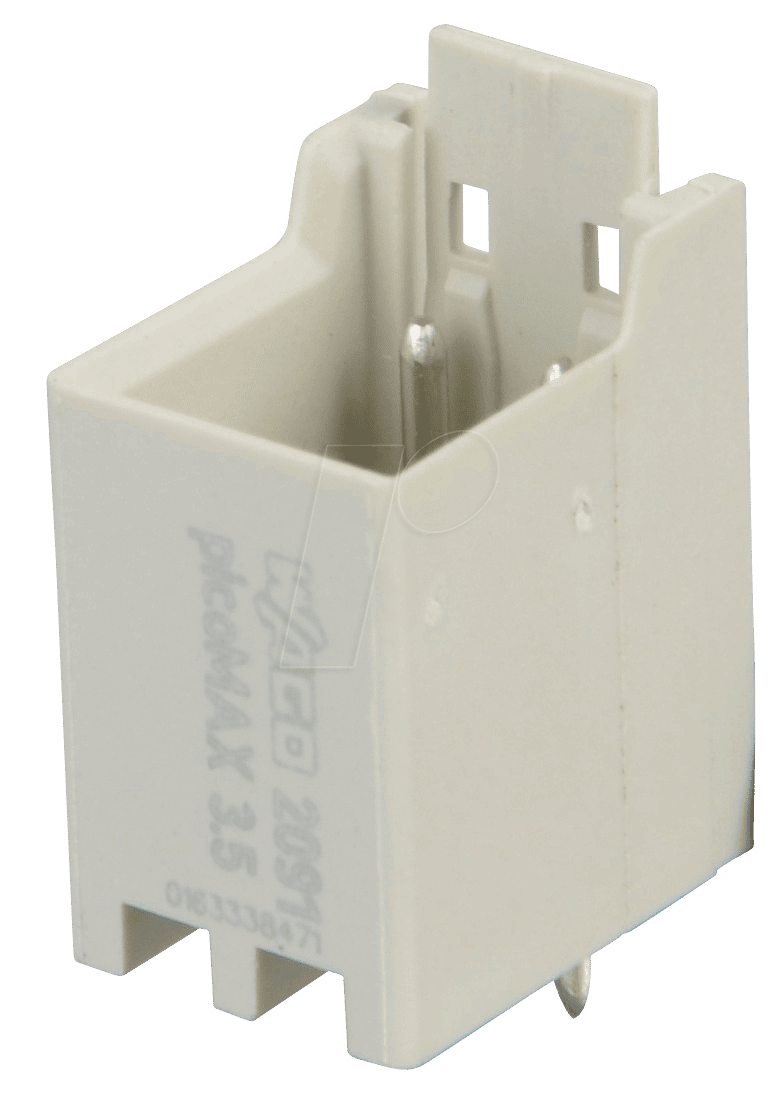

Präzise Verbindungen für höchste Ansprüche: WAGO picoMAX 3.5 Stiftleiste gerade 2-polig
Die WAGO 2091-1402 picoMAX 3.5 Stiftleiste gerade 2-polig adressiert Ingenieure, Planer und Techniker, die eine absolut zuverlässige und platzsparende Lösung für elektrische Verbindungen in anspruchsvollen Umgebungen benötigen. Sie löst das Problem instabiler oder unzureichend isolierter Steckverbindungen, indem sie eine sichere und dauerhafte Montage mit minimalem Platzbedarf ermöglicht, die für dichte Gehäuse und komplexe Schaltungen unerlässlich ist.
Das Herzstück Ihrer Schaltung: Überragende Leistung und Zuverlässigkeit
Die picoMAX 3.5 Serie von WAGO steht für wegweisende Verbindungstechnik, die Standardlösungen weit hinter sich lässt. Bei der 2091-1402 Stiftleiste kombiniert WAGO bewährte CAGE CLAMP® Technologie mit einem innovativen Design für maximale Effizienz und Sicherheit. Im Gegensatz zu herkömmlichen Lötverbindungen oder sperrigen Stecksystemen bietet die picoMAX 3.5 Stiftleiste eine erhebliche Platzersparnis bei gleichzeitig hoher Strombelastbarkeit und Vibrationsfestigkeit.
Maximale Effizienz durch intelligente Konstruktion
Die WAGO 2091-1402 picoMAX 3.5 Stiftleiste gerade 2-polig zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur ersten Wahl für professionelle Anwendungen machen:
- Kompaktes Design: Mit einem Rastermaß von nur 3,5 mm ermöglicht die Stiftleiste eine sehr hohe Anschlussdichte auf kleinstem Raum, ideal für die Integration in schmale Gehäuse oder auf eng bestückten Leiterplatten.
- Sichere Kontaktierung: Die integrierte Federklemme (CAGE CLAMP®) garantiert eine dauerhaft sichere und schwingungsfeste Verbindung, die auch unter extremen Bedingungen wie Vibrationen oder Temperaturschwankungen ihre Integrität bewahrt.
- Einfache Handhabung: Werkzeuglose Montage und Demontage sparen wertvolle Zeit bei der Installation und Wartung, was die Gesamtkosten senkt und die Effizienz erhöht.
- Hohe Strombelastbarkeit: Trotz ihrer geringen Baugröße unterstützt die Stiftleiste beachtliche Stromstärken, was sie für eine breite Palette von Anwendungen qualifiziert, von der Signalübertragung bis hin zur Stromversorgung.
- Vielseitigkeit: Die gerade Ausführung und die 2-polige Konfiguration bieten Flexibilität für vielfältige Schaltungsdesigns und sind mit anderen picoMAX 3.5 Komponenten kompatibel.
- Nachhaltigkeit durch Langlebigkeit: Die robuste Konstruktion und die zuverlässige Kontaktierung sorgen für eine lange Lebensdauer des Produkts und minimieren Ausfallwahrscheinlichkeiten, was zur Ressourcenschonung beiträgt.
Technische Spezifikationen im Detail
Um die Leistungsfähigkeit der WAGO 2091-1402 picoMAX 3.5 Stiftleiste gerade 2-polig vollends zu erfassen, sind detaillierte technische Daten unerlässlich. Diese Tabelle liefert Ihnen die wichtigsten Informationen auf einen Blick:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | picoMAX 3.5 |
| Artikelnummer | 2091-1402 |
| Polzahl | 2 |
| Rastermaß | 3,5 mm |
| Anschlussart | CAGE CLAMP® |
| Bauform | Gerade Stiftleiste (Male Header) |
| Max. Strombelastbarkeit | 13,5 A (abhängig von Leiterquerschnitt und Temperatur) |
| Max. Spannung | 250 V |
| Leiterquerschnitt, massiv | 0,2 mm² – 1,5 mm² |
| Leiterquerschnitt, flexibel | 0,2 mm² – 1,5 mm² |
| Farbe | Grau |
| Material des Gehäuses | Hochtemperaturkunststoff (PA) |
| Material der Kontakte | Kupferlegierung (verzinnt) |
| Temperaturbereich (Betrieb) | -40 °C bis +105 °C |
| Schutzart | Entsprechend der Anwendungsumgebung; Gehäuse bietet grundlegenden Schutz |
| Zulassungen | UL, VDE (für spezifische Anwendungsfälle) |
| Montageart | Lötbar auf Leiterplatte (SMD- oder THT-Varianten je nach genauer Produktvariante, hier angenommen THT-ähnliche Montage oder für Durchsteckmontage gedacht) |
| Einsatzgebiete | Automatisierungstechnik, Gerätebau, Elektronikentwicklung, Schaltschrankbau, Signalübertragung, Niedervolt-Anwendungen |
Der Vorteil von CAGE CLAMP® Technologie
Die von WAGO entwickelte CAGE CLAMP® Technologie revolutioniert die elektrische Verbindungstechnik. Bei der 2091-1402 picoMAX 3.5 Stiftleiste sorgt sie für eine schnelle, werkzeuglose und extrem zuverlässige Kontaktierung von Leitern. Der Leiter wird einfach in die Öffnung eingeführt, und die integrierte Federkraft spreizt sich automatisch um den Leiter und erzeugt so einen sicheren elektrischen Kontakt. Diese Kontaktierung ist unempfindlich gegenüber Vibrationen, Temperaturschwankungen und externen Einflüssen. Ein entscheidender Vorteil gegenüber älteren Klemmtechnologien oder Schraubverbindungen ist die Selbstnachgiebigkeit der Feder, die auch bei Kriechstrombelastung und thermischer Ausdehnung des Leiters für einen konstanten Anpressdruck sorgt. Dies eliminiert das Risiko von Lockerungen und Folgefehlern.
Optimierung für Leiterplatten-Anwendungen
Die WAGO 2091-1402 picoMAX 3.5 Stiftleiste gerade 2-polig ist prädestiniert für den Einsatz auf Leiterplatten. Ihr geringes Rastermaß und die gerade Ausrichtung ermöglichen eine effiziente Nutzung des verfügbaren Platzes auf der Platine. Die Kontakte sind so konzipiert, dass sie sich optimal für Lötprozesse eignen, sei es für THT (Through-Hole Technology) oder potenziell für spezielle SMD-Montageverfahren, je nach exakter Spezifikation der Auflagefläche. Die hohe Strombelastbarkeit in Verbindung mit dem kompakten Design macht sie zur idealen Wahl für Anwendungen, bei denen hohe Packungsdichten und zuverlässige Stromversorgung kritisch sind. Die Verbindungstechnik ist so ausgelegt, dass sie die mechanischen Belastungen beim Einstecken von Gegensteckern aufnimmt, ohne die Lötverbindung zur Leiterplatte zu gefährden.
Anwendungsfelder: Wo Zuverlässigkeit zählt
Die Einsatzmöglichkeiten der WAGO 2091-1402 picoMAX 3.5 Stiftleiste gerade 2-polig sind vielfältig und erstrecken sich über zahlreiche Branchen, in denen höchste Standards an Zuverlässigkeit und Präzision gelten:
- Industrielle Automatisierung: In Steuerungsgeräten, Sensorik-Modulen und Aktorik, wo robuste und wartungsarme Verbindungen gefordert sind.
- Gerätebau: Für die interne Verdrahtung von Messgeräten, Schaltnetzteilen, HMI-Systemen und anderen elektronischen Geräten.
- Schaltschrankbau: Als platzsparende und sichere Schnittstelle für die Verkabelung von Komponenten.
- Medizintechnik: In diagnostischen Geräten und therapeutischen Apparaturen, wo Fehlfunktionen schwerwiegende Folgen haben könnten.
- Verkehrstechnik: In Steuerungs- und Überwachungssystemen für Schienenfahrzeuge oder industrielle Logistik.
- Energie- und Umwelttechnik: Für die Anbindung von Solarmodulen, Windkraftanlagen-Komponenten oder Messsystemen in Umweltanalytik.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1402 – picoMAX 3.5 Stiftleiste gerade 2-polig
Was ist das Besondere an der picoMAX 3.5 Serie?
Die picoMAX 3.5 Serie von WAGO zeichnet sich durch ihr extrem kompaktes Design und die bewährte CAGE CLAMP® Verbindungstechnologie aus. Sie ermöglicht eine hohe Anschlussdichte auf kleinstem Raum, kombiniert mit hoher Zuverlässigkeit und einfacher Handhabung, was sie von vielen Standardlösungen abhebt.
Ist die WAGO 2091-1402 für hohe Ströme geeignet?
Ja, die Stiftleiste ist für eine maximale Strombelastbarkeit von 13,5 A ausgelegt (unter Beachtung der geltenden Normen und Anschlussbedingungen). Dies macht sie auch für anspruchsvollere Stromversorgungsanwendungen in kleiner Bauform tauglich.
Wie wird die Leiterplatte mit der Stiftleiste verbunden?
Die Stiftleiste ist für die Lötverbindung auf einer Leiterplatte vorgesehen. Die Anschlussstifte werden durch die Bohrlöcher der Leiterplatte gesteckt und dort verlötet, um eine mechanisch stabile und elektrisch leitfähige Verbindung herzustellen.
Welche Leiterquerschnitte können angeschlossen werden?
Die Stiftleiste unterstützt sowohl massive als auch flexible Leiter mit Querschnitten von 0,2 mm² bis 1,5 mm². Dies deckt einen breiten Bereich von Signalleitern bis hin zu kleineren Stromzuführungen ab.
Ist die Verbindung vibrationsfest?
Absolut. Die CAGE CLAMP® Technologie garantiert eine inhärente Vibrationsfestigkeit. Die Federklemmung passt sich dynamisch an und sorgt auch unter erschütternden Bedingungen für einen stabilen und zuverlässigen Kontakt.
Welche Temperaturbereiche sind für den Einsatz der Stiftleiste vorgesehen?
Die WAGO 2091-1402 picoMAX 3.5 Stiftleiste ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt. Dies ermöglicht den Einsatz in einer Vielzahl von Umgebungen, von tiefkalten Lagerhallen bis hin zu wärmeren Elektronikgehäusen.
Kann diese Stiftleiste mit anderen WAGO-Produkten kombiniert werden?
Ja, die picoMAX 3.5 Serie ist als System konzipiert. Die Stiftleisten sind darauf ausgelegt, mit entsprechenden Buchsenleisten (Female Connectors) der picoMAX 3.5 Serie perfekt zusammenzuarbeiten, um eine vollständige Steckverbindungslösung zu bilden.
