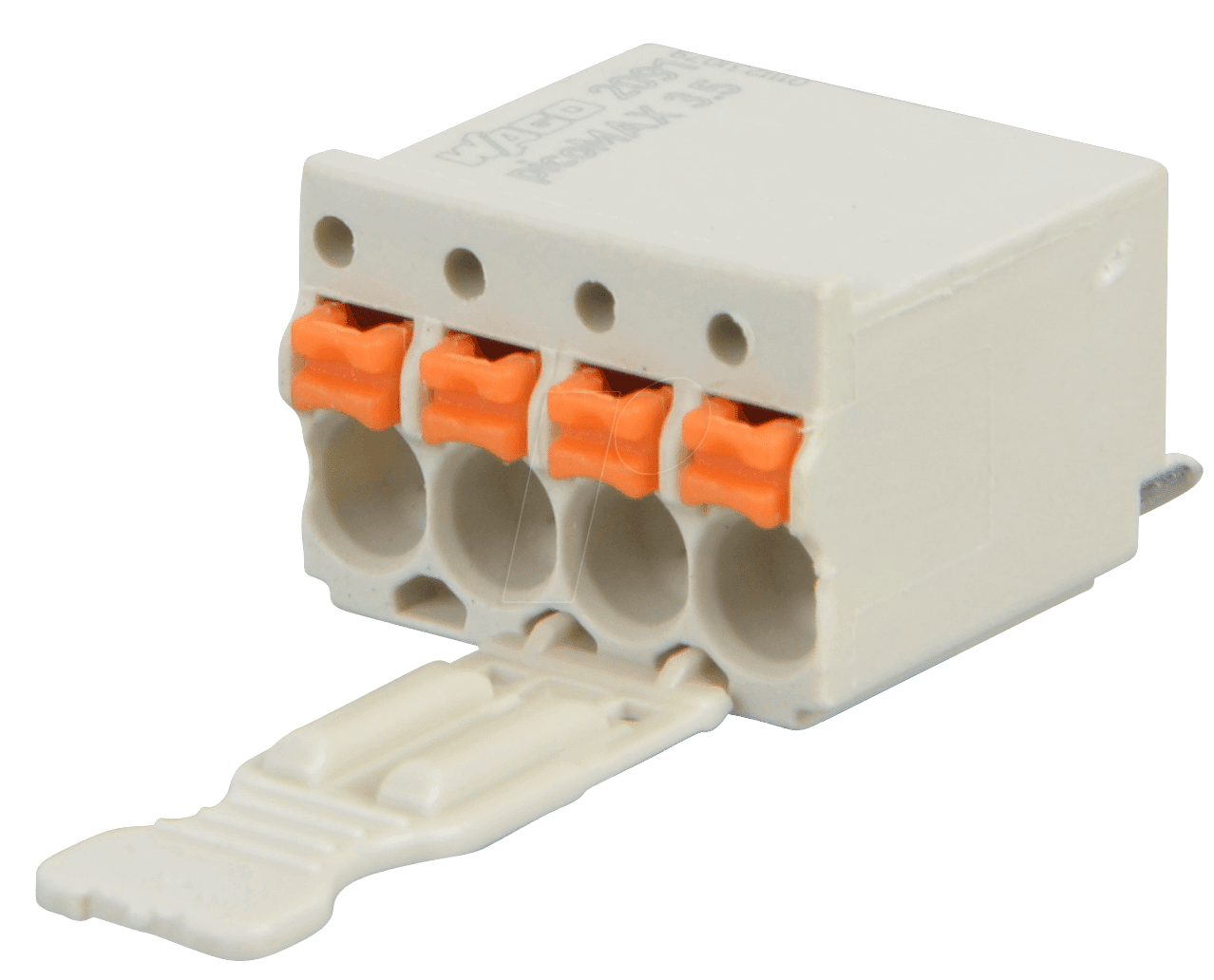

Effiziente und sichere Verbindungen: Die WAGO 2091-1354 picoMAX eCOM Federleiste
Für Elektroinstallateure und Anlagenbauer, die eine zuverlässige und platzsparende Lösung für die Verdrahtung von Geräten und Schaltschränken benötigen, bietet die WAGO 2091-1354 picoMAX eCOM Federleiste eine herausragende Möglichkeit, elektrische Verbindungen schnell und sicher zu realisieren. Dieses Produkt adressiert die Notwendigkeit, sowohl Zeit als auch Installationsfläche zu optimieren, ohne Kompromisse bei der elektrischen Sicherheit oder der Langlebigkeit einzugehen.
WAGO 2091-1354: Überlegene Technik für anspruchsvolle Anwendungen
Die picoMAX eCOM Federleiste von WAGO setzt neue Maßstäbe in der Leiterplattentechnik durch ihre innovative Bauweise und die bewährte Federklemmtechnik. Im Gegensatz zu herkömmlichen Schraubverbindungen, die anfällig für Vibrationen und thermische Ausdehnung sind und eine sorgfältige Drehmomentkontrolle erfordern, ermöglicht die integrierte Federklemme eine wartungsfreie und dauerhaft sichere Kontaktierung. Dies reduziert Montagefehler und erhöht die Zuverlässigkeit der Gesamtanlage signifikant.
Konstruktion und Vorteile der picoMAX eCOM Federleiste
Die WAGO 2091-1354 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur idealen Wahl für eine Vielzahl von Anwendungen machen:
- Platzsparendes Design: Die gewinkelte Bauform und die kompakten Abmessungen der picoMAX Serie ermöglichen eine hohe Packungsdichte auf Leiterplatten und in beengten Einbauräumen, was insbesondere in der Geräteentwicklung und im Schaltschrankbau von entscheidender Bedeutung ist.
- Einfache Handhabung: Die Push-in-CAGE CLAMP® Anschlusstechnik erlaubt das werkzeuglose Einführen von Massiv- und Feinstdrähten mit Aderendhülse, was die Installationszeit drastisch verkürzt und den Verdrahtungsaufwand minimiert.
- Hohe elektrische Sicherheit: Die Federklemme sorgt für einen konstanten Anpressdruck, auch bei Temperaturschwankungen oder Vibrationen, was lose Verbindungen und daraus resultierende Ausfälle verhindert.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Geräten und Systemen, von der Hausautomation über die industrielle Steuerungstechnik bis hin zu Beleuchtungssystemen.
- Hervorragende Qualität und Zuverlässigkeit: Hergestellt nach höchsten Qualitätsstandards, was eine lange Lebensdauer und sicheren Betrieb gewährleistet.
- Geringer Platzbedarf auf der Leiterplatte: Die 4-polige Ausführung bei einem Rastermaß von 3,5 mm optimiert die Boardfläche und ermöglicht komplexe Verdrahtungsstrukturen auf kleinstem Raum.
- Winklige Anschlussrichtung: Erleichtert die Leiterplattenbestückung und die nachfolgende Verkabelung, indem sie unerwünschte Biegeradien der Kabel vermeidet.
Technische Spezifikationen im Detail
Die WAGO 2091-1354 picoMAX eCOM Federleiste ist ein präzisionsgefertigtes Bauteil, das speziell für anspruchsvolle elektrische Verbindungen entwickelt wurde. Die folgenden Daten verdeutlichen die Leistungsfähigkeit und Qualität dieses Produkts:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Produktbezeichnung | picoMAX eCOM Federleiste |
| Artikelnummer | 2091-1354 |
| Polanzahl | 4 |
| Rastermaß | 3,5 mm |
| Anschlusstechnik | Federklemme (Push-in CAGE CLAMP®) |
| Anschlussrichtung | Gewinkelt (90°) |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² bis 1,5 mm² |
| Leiterquerschnitt (massiv) | 0,2 mm² bis 1,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Max. Umgebungstemperatur | 85 °C |
| Isolationsmaterial | Hochleistungskunststoff, halogenfrei |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Farbe | Hellgrau |
| Zulassungen | UL, CSA, VDE (typische Zulassungen für diese Produktklasse) |
Einsatzmöglichkeiten der WAGO 2091-1354
Die WAGO 2091-1354 picoMAX eCOM Federleiste ist aufgrund ihrer Eigenschaften und technischen Spezifikationen eine ideale Lösung für eine Vielzahl von Anwendungsbereichen. Ihre kompakte Bauweise und die sichere Kontaktierung machen sie prädestiniert für:
- Industrielle Automatisierung: Steuerungstechnik, Sensorik und Aktorik in Produktionsanlagen, Robotik und Prozesskontrollsystemen. Die Vibrationsfestigkeit ist hier ein entscheidender Vorteil.
- Gebäudeautomation: Verdrahtung von intelligenten Gebäudesteuerungen, Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Geräteherstellung: Integration in Netzteile, Platinen für Haushaltsgeräte, Unterhaltungselektronik und medizinische Geräte.
- Beleuchtungstechnik: Anschluss von LED-Treibern und Steuereinheiten, wo Platz und einfache Installation im Vordergrund stehen.
- Telekommunikation und IT: Verkabelung in Netzwerkgeräten und Server-Infrastrukturen.
- Test- und Messgeräte: Sichere und zuverlässige Signalübertragung in empfindlichen Messapparaturen.
Umfassende Vorteile der picoMAX eCOM Technologie
Die picoMAX eCOM Serie von WAGO repräsentiert eine konsequente Weiterentwicklung der bewährten Federklemmtechnologie, optimiert für moderne Anforderungen an Effizienz und Nachhaltigkeit. Die 2091-1354 ist ein herausragendes Beispiel für diese fortschrittliche Produktfamilie.
Platzersparnis und Montagesicherheit
Das Rastermaß von 3,5 mm in Kombination mit der 4-poligen Konfiguration ermöglicht eine extrem hohe Leiterplattendichte. Dies ist essentiell in einer Zeit, in der elektronische Geräte immer kleiner und leistungsfähiger werden müssen. Die gewinkelte Ausführung erleichtert zudem die Montage und Verdrahtung, da die Kabel von der Leiterplattenoberfläche weggeführt werden. Dies reduziert mechanischen Stress auf die Lötstellen und vereinfacht die Handhabung bei der Bestückung.
Robustheit und Langlebigkeit
Die verwendete Federklemme, die CAGE CLAMP® Technologie von WAGO, ist bekannt für ihre außerordentliche Zuverlässigkeit. Sie erzeugt einen federnden Anpressdruck, der sich an Materialschwankungen und Temperaturschwankungen anpasst. Dies verhindert ein Nachlassen der Kontaktkraft, wie es bei Schraubverbindungen nach einiger Zeit und unter ungünstigen Bedingungen vorkommen kann. Das Gehäusematerial ist robust, temperaturbeständig und typischerweise halogenfrei, was für eine hohe Brandsicherheit und Umweltverträglichkeit sorgt.
Flexibilität im Leiteranschluss
Die picoMAX eCOM Federleiste akzeptiert sowohl massive als auch feinstdrähtige Leiter mit Aderendhülse im Bereich von 0,2 bis 1,5 mm². Diese Flexibilität deckt einen Großteil der im Gerätebau und der Installation üblicherweise verwendeten Leiterquerschnitte ab. Das werkzeuglose Einführen der Drähte ist nicht nur schnell, sondern auch fehlerreduzierend, da das Risiko einer falschen Verdrahtung oder unzureichender Kontaktierung minimiert wird.
Nachhaltigkeit und Effizienz
Die Reduzierung der Montagezeit und die Vermeidung von Nacharbeiten durch die Zuverlässigkeit der WAGO-Verbindungen tragen direkt zur Effizienzsteigerung in der Produktion und Installation bei. Die Langlebigkeit des Produkts reduziert zudem den Bedarf an Ersatzteilen und trägt so zur Nachhaltigkeit bei. Die halogenfreie Ausführung des Isolationsmaterials unterstützt umweltfreundliche Produktionsprozesse und erfüllt strenge Brandschutzanforderungen.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1354 – picoMAX eCOM Federleiste, gewinkelt, 3,5 mm, 4-polig
Welche Art von Drähten kann ich mit der WAGO 2091-1354 verwenden?
Die WAGO 2091-1354 picoMAX eCOM Federleiste ist für die Aufnahme von massiven und feinstdrähtigen Leitern mit Aderendhülse konzipiert. Der zulässige Querschnittsbereich liegt zwischen 0,2 mm² und 1,5 mm².
Ist die Installation der WAGO 2091-1354 werkzeuglos möglich?
Ja, die Push-in CAGE CLAMP® Anschlusstechnik ermöglicht ein werkzeugloses Einführen der Leiter. Dies beschleunigt den Montageprozess erheblich und reduziert die Fehleranfälligkeit.
Welche Vorteile bietet die gewinkelte Bauform der Federleiste?
Die gewinkelte Anschlussrichtung (90°) erleichtert die Montage auf der Leiterplatte und die nachfolgende Verkabelung, indem sie eine optimierte Führung der Kabel ermöglicht und Platz spart.
Für welche Umgebungsbedingungen ist die WAGO 2091-1354 geeignet?
Die Federleiste ist für den Einsatz in Umgebungen mit Temperaturen bis zu 85 °C ausgelegt. Das Gehäusematerial ist robust und temperaturbeständig. Die Federklemme selbst gewährleistet auch bei Vibrationen und Temperaturschwankungen eine sichere Verbindung.
Wo liegen die Hauptanwendungsbereiche für diese Federleiste?
Die Hauptanwendungsbereiche umfassen die industrielle Automatisierung, Gebäudeautomation, Geräteherstellung (z.B. für Haushaltsgeräte oder Beleuchtungstechnik) sowie in der Telekommunikation und IT, wo kompakte und zuverlässige Verbindungen benötigt werden.
Ist die WAGO 2091-1354 mit anderen WAGO-Produkten kompatibel?
Die picoMAX eCOM Serie ist als eigenständige Produktfamilie konzipiert, die auf spezielle Anforderungen im Bereich der Leiterplattenanschlusstechnik zugeschnitten ist. Die Kompatibilität bezieht sich primär auf die elektrischen und mechanischen Schnittstellen im Kontext von Leiterplattenlayouts.
Welche Sicherheitsstandards und Zulassungen sind für die WAGO 2091-1354 relevant?
Typische Zulassungen für Produkte dieser Art umfassen UL, CSA und VDE, welche die Sicherheit und Konformität mit internationalen Standards gewährleisten. Diese Zulassungen bestätigen die Eignung für den Einsatz in verschiedenen Märkten und Anwendungen.
