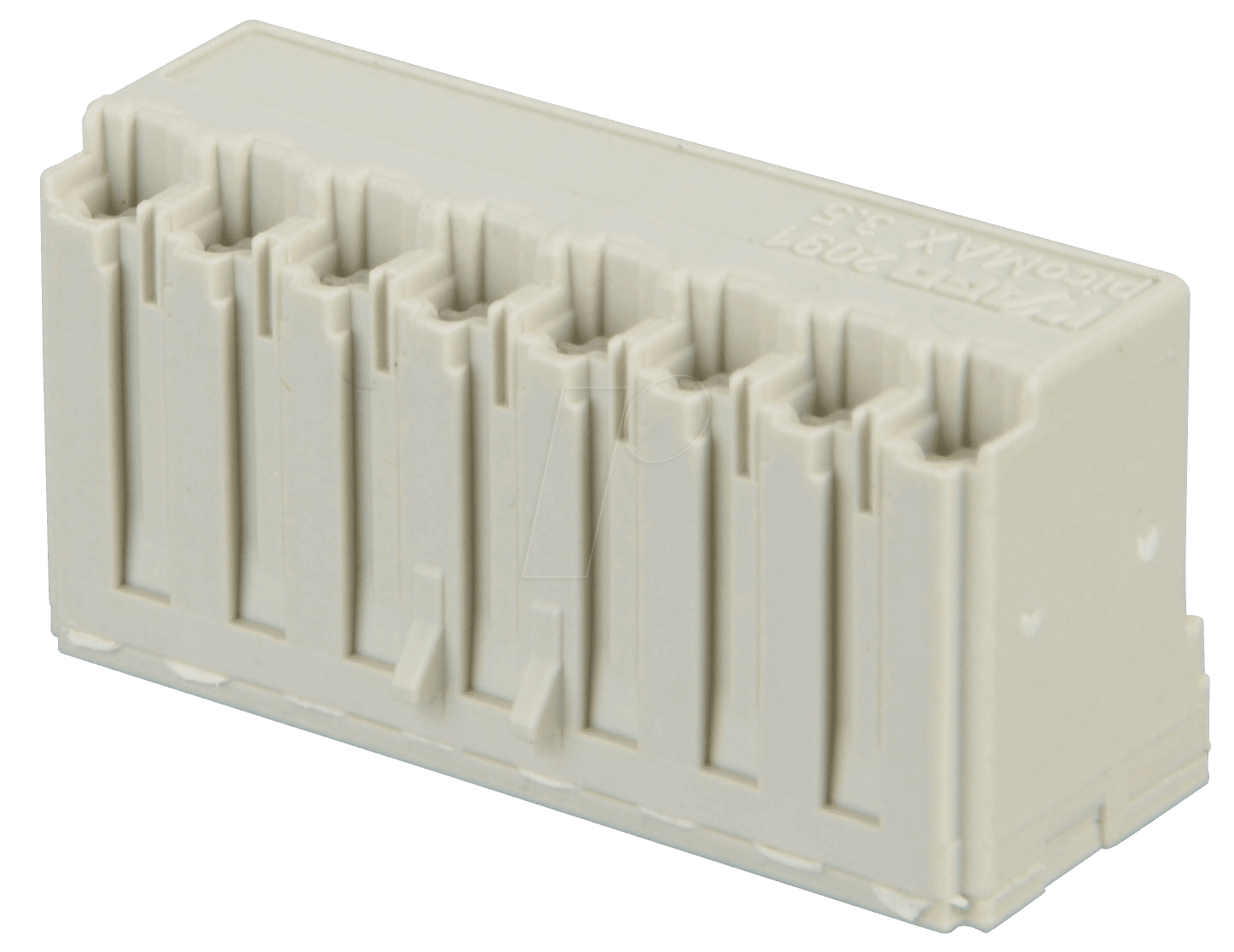

WAGO 2091-1328 – picoMAX 3.5 Federleiste mit Lötstiften: Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen
Die WAGO 2091-1328 picoMAX 3.5 Federleiste mit Lötstiften löst das Problem unsicherer und zeitaufwendiger Verdrahtungen in industriellen und gewerblichen Anwendungen. Sie ist die ideale Lösung für Elektriker, Automatisierungstechniker und Anlagenbauer, die eine robuste, fehlerfreie und effiziente Steckverbindung für Leiterplatten benötigen.
Revolutionäre Verbindungstechnologie mit picoMAX 3.5
Die picoMAX 3.5 Serie von WAGO steht für eine neue Generation von Verbindern, die auf maximaler Effizienz und minimalem Platzbedarf basiert. Im Gegensatz zu herkömmlichen Anschlussklemmen oder manuell gecrimpten Verbindungen bietet die picoMAX 3.5 Federleiste mit Lötstiften eine integrierte, gesteckte Lösung, die Vibrationen und mechanischen Belastungen standhält und gleichzeitig eine dauerhaft sichere elektrische Verbindung gewährleistet. Die innovative CAGE CLAMP® Verbindungstechnologie, hier in der Variante mit Lötstiften zur permanenteren Montage, garantiert höchste Kontaktsicherheit und eine signifikante Reduzierung des Installationsaufwands.
Unübertroffene Vorteile der WAGO 2091-1328
- Schnelle und sichere Montage: Die durchgesteckten Lötstifte ermöglichen eine schnelle und stabile Verbindung auf der Leiterplatte. Dies eliminiert den Bedarf an separaten Lötprozessen oder aufwendigen Klemmmechanismen und spart wertvolle Zeit in der Fertigung.
- Hohe Kontaktsicherheit: Die integrierte Federklemme sorgt für einen gleichbleibenden Anpressdruck auf den Leiter, unabhängig von Temperaturänderungen oder Vibrationen. Dies verhindert schleichende Übergangswiderstände und erhöht die Lebensdauer der Installation.
- Platzsparendes Design: Die picoMAX 3.5 Serie zeichnet sich durch ihre extrem kompakten Abmessungen aus. Dies ist entscheidend in Anwendungen, wo Bauraum begrenzt ist, wie beispielsweise in der Gebäudeautomation, der Steuerungstechnik oder in kompakten Industriegehäusen.
- Reduzierte Fehleranfälligkeit: Durch das steckbare System und die integrierte Federtechnologie wird die Wahrscheinlichkeit von Verdrahtungsfehlern im Vergleich zu manuellen oder älteren Verbindungsmethoden drastisch reduziert.
- Breiter Temperaturbereich: Die hochwertige Materialauswahl und die robuste Konstruktion ermöglichen den Einsatz der Federleiste auch unter anspruchsvollen klimatischen Bedingungen.
- Vibrationsfestigkeit: Die CAGE CLAMP® Technologie ist bekannt für ihre exzellente Beständigkeit gegenüber Vibrationen, was die Zuverlässigkeit in bewegten oder maschinellen Umgebungen sicherstellt.
Technische Spezifikationen und Merkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Federleiste mit Lötstiften |
| Serie | picoMAX 3.5 |
| Polanzahl | 8-polig |
| Anschlussart | CAGE CLAMP® Federklemme |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Nennstrom | 16 A (abhängig von Querschnitt und Anwendung) |
| Nennspannung | 320 V |
| Isolationsmaterial | Hochwertiger Kunststoff mit hoher thermischer und elektrischer Beständigkeit (z.B. Polyamid PA) |
| Anschlussstifte Material | Verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Temperaturbereich | Dauerbetriebstemperatur typischerweise -40°C bis +85°C (weitere spezifische Angaben können der technischen Dokumentation entnommen werden) |
| Farbe | Standardmäßig Grau ( RAL 7035) oder andere spezifische Farben zur Kennzeichnung verfügbar |
| Abmessungen (pro Pol) | Extrem kompakt, optimiert für geringen Bauraum auf der Leiterplatte. Genaue Maße sind den technischen Datenblättern zu entnehmen. |
| Zulassungen | Umfangreiche internationale Zulassungen (z.B. UL, VDE, CSA), die eine breite Anwendung ermöglichen. |
Anwendungsgebiete: Wo Zuverlässigkeit zählt
Die WAGO 2091-1328 picoMAX 3.5 Federleiste mit Lötstiften ist prädestiniert für den Einsatz in einer Vielzahl von Branchen, in denen elektrische Verbindungen höchste Ansprüche an Sicherheit, Zuverlässigkeit und Effizienz erfüllen müssen. Dazu gehören:
- Industrielle Automatisierung: Verdrahtung von Steuerungen, Sensoren, Aktoren und Feldbussystemen in Fertigungsanlagen und Maschinen.
- Gebäudeautomation: Anschluss von Heizungs-, Lüftungs- und Klimatechnik (HLK), Beleuchtungssystemen, Sicherheitstechnik und Bussystemen.
- Schaltschrankbau: Kompakte und sichere Verbindungen innerhalb von Schaltschränken, wo Platz eine kritische Ressource ist.
- Netzgeräte und Stromversorgungen: Sichere und effiziente Weiterleitung von Energie auf Leiterplatten.
- Signalübertragung: Zuverlässige Übertragung von Mess- und Steuersignalen.
- Leistungselektronik: Verbindungen in Modulen und Geräten, die erhöhten Strom- und Spannungsanforderungen unterliegen.
Wichtige Aspekte der picoMAX 3.5 Technologie
Die picoMAX 3.5 Serie repräsentiert WAGOs Engagement für innovative Verdrahtungslösungen. Die Kernkomponente ist die CAGE CLAMP® Federklemme, die durch ihre einfache Handhabung und dauerhafte Klemmkraft besticht. Bei der Variante mit Lötstiften, wie bei der 2091-1328, wird die Federleiste direkt auf die Leiterbahn gelötet. Dies schafft eine mechanisch extrem stabile und elektrisch leitfähige Verbindung, die für permanente Installationen ideal ist. Die präzise gefertigten Lötstifte ermöglichen ein gleichmäßiges Lötergebnis und garantieren eine optimale Benetzung der Lötfläche.
Der Werkstoff der Isolierkörper, meist hochtemperaturbeständiges Polyamid (PA), bietet exzellente dielektrische Eigenschaften und mechanische Festigkeit. Dies gewährleistet die Sicherheit auch unter extremen Bedingungen und erfüllt höchste Brandschutzanforderungen. Die integrierte Zugentlastung, falls vorhanden, schützt die angeschlossenen Leiter vor mechanischer Belastung, was die Langlebigkeit der gesamten elektrischen Installation weiter erhöht.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1328 – picoMAX 3.5 Federleiste mit Lötstiften
Was ist der Hauptvorteil der picoMAX 3.5 Serie gegenüber älteren WAGO-Klemmen?
Der Hauptvorteil der picoMAX 3.5 Serie liegt in ihrem extrem kompakten Design und der optimierten Federklemmtechnologie. Dies ermöglicht eine höhere Packungsdichte auf Leiterplatten und eine noch schnellere Installation, während die bewährte Zuverlässigkeit und Sicherheit von WAGO-Produkten erhalten bleibt. Die Variante mit Lötstiften bietet zudem eine besonders robuste und permanente Verbindung.
Welche Leiterquerschnitte können mit der WAGO 2091-1328 sicher angeschlossen werden?
Die WAGO 2091-1328 picoMAX 3.5 Federleiste mit Lötstiften ist für den Anschluss von starren und flexiblen Leitern mit Querschnitten von 0,5 mm² bis 2,5 mm² ausgelegt. Dies deckt einen Großteil der gängigen Anwendungen in der Automatisierung und Elektronik ab.
Ist die WAGO 2091-1328 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Für den Einsatz in explosionsgefährdeten Bereichen sind spezifische Zulassungen und Produktausführungen erforderlich. Die Standardvariante der WAGO 2091-1328 ist in der Regel nicht für solche Umgebungen zertifiziert. Bitte konsultieren Sie die technische Dokumentation oder kontaktieren Sie uns für spezielle Anforderungen.
Wie wird die WAGO 2091-1328 auf der Leiterplatte befestigt?
Die Befestigung der WAGO 2091-1328 erfolgt durch die integrierten Lötstifte, die durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend verlötet werden. Dies gewährleistet eine feste mechanische und elektrische Verbindung.
Wie unterscheidet sich die Federleiste mit Lötstiften von einer Federleiste zum Durchstecken?
Die Federleiste mit Lötstiften (z.B. 2091-1328) ist für eine permanente Verbindung konzipiert, bei der die Lötstifte auf der Leiterplatte verlötet werden. Eine Federleiste zum Durchstecken wird typischerweise in einer Buchse gesteckt und kann bei Bedarf wieder gelöst werden, was sie flexibler für modulare Anwendungen macht.
Welche Umgebungsbedingungen kann die picoMAX 3.5 Federleiste aushalten?
Die picoMAX 3.5 Serie ist für den Einsatz in einem breiten Temperaturbereich von typischerweise -40°C bis +85°C ausgelegt. Die robuste Konstruktion und die hochwertigen Materialien sorgen für Zuverlässigkeit auch bei Vibrationen und Feuchtigkeit, sofern die spezifischen Umgebungsbedingungen im Rahmen der technischen Spezifikationen liegen.
Kann die WAGO 2091-1328 auch für die Stromversorgung von Leistungskomponenten verwendet werden?
Ja, die WAGO 2091-1328 ist für Nennströme bis zu 16 A (abhängig vom angeschlossenen Leiterquerschnitt und den spezifischen Anwendungsbedingungen) ausgelegt und eignet sich daher hervorragend für die Stromversorgung von Leistungskomponenten auf Leiterplatten, sofern die maximal zulässigen Werte nicht überschritten werden.
