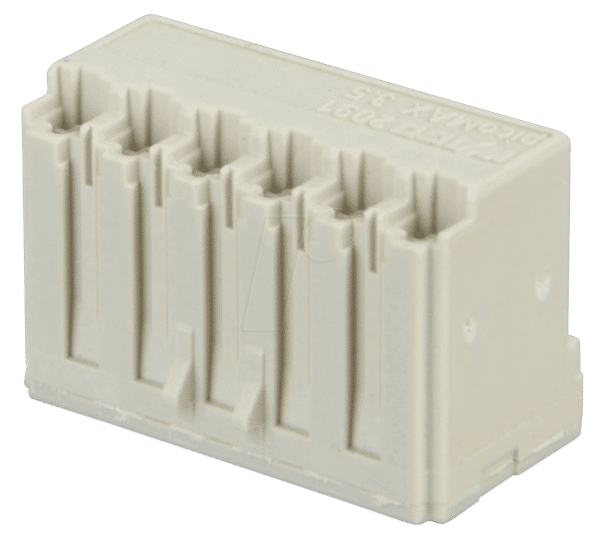

WAGO 2091-1326 – picoMAX 3.5 Federleiste mit Lötstiften: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Die WAGO 2091-1326 picoMAX 3.5 Federleiste mit Lötstiften ist die ideale Lösung für Elektrotechniker und Entwickler, die eine zuverlässige und zeitsparende Methode zur Verbindung von Leiterplatten mit Kabeln benötigen. Speziell entwickelt für den Einsatz in anspruchsvollen Applikationen, wo Vibrationsfestigkeit und eine sichere elektrische Verbindung oberste Priorität haben, eliminiert diese Federleiste den Aufwand und die Fehleranfälligkeit herkömmlicher Lötverbindungen.
Maximale Effizienz und Zuverlässigkeit durch CAGE CLAMP®-Technologie
Die WAGO picoMAX 3.5 Familie zeichnet sich durch ihre innovative CAGE CLAMP®-Anschlusstechnik aus, die eine federgestützte, werkzeuglose und damit extrem schnelle Verdrahtung ermöglicht. Diese Technologie gewährleistet eine dauerhaft zuverlässige und vibrationssichere Verbindung, die auch unter extremen Umgebungsbedingungen Bestand hat. Im Gegensatz zu traditionellen Schraubklemmen, die sich durch thermische Lastwechsel lockern können, bietet die Federkraft der CAGE CLAMP® einen konstanten Anpressdruck, der Korrosion und Wackelkontakte verhindert.
Die Überlegenheit der WAGO 2091-1326 picoMAX 3.5
Die picoMAX 3.5 Serie von WAGO repräsentiert die nächste Generation von Steckverbindern. Die 2091-1326 ist speziell mit Lötstiften ausgestattet, was eine direkte und permanente Verbindung auf der Leiterplatte ermöglicht. Dies ist ein entscheidender Vorteil gegenüber Lösungen, die auf Lötösen oder Crimpkontakten basieren, da die Lötstiftverbindung eine höhere Strombelastbarkeit und eine bessere Signalintegrität bietet. Die 6-polige Ausführung erlaubt eine flexible und kompakte Verkabelung mehrerer Strom- oder Datenleitungen in einem einzigen Verbindungspunkt.
Vorteile der WAGO 2091-1326 picoMAX 3.5 im Überblick
- Werkzeuglose Verdrahtung: Schnelle und einfache Installation ohne Spezialwerkzeug, was wertvolle Montagezeit spart.
- Vibrationssicherheit: Die CAGE CLAMP®-Technologie garantiert eine feste und unempfindliche Verbindung, selbst bei starken Erschütterungen.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle Anwendungen, die eine sichere und stabile Stromübertragung erfordern.
- Kompaktes Design: Die picoMAX 3.5 Serie bietet eine hohe Kontaktdichte und ist ideal für platzbeschränkte Einbausituationen.
- Zuverlässige elektrische Verbindung: Vermeidet Ermüdungserscheinungen und Korrosion, die bei herkömmlichen Methoden auftreten können.
- Einfache Handhabung: Intuitives Stecksystem, das auch ungeübten Anwendern eine sichere Montage ermöglicht.
- Vielseitigkeit durch Lötstifte: Ermöglicht die direkte und dauerhafte Integration in Leiterplattendesigns.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2091-1326 picoMAX 3.5 Federleiste mit Lötstiften ist ein Produkt, das auf Langlebigkeit und höchste Leistung ausgelegt ist. Die verwendeten Materialien und die präzise Fertigung spiegeln den Anspruch von WAGO an Qualität und Zuverlässigkeit wider.
| Eigenschaft | Detail |
|---|---|
| Typ | Federleiste mit Lötstiften |
| Serie | picoMAX 3.5 |
| Polanzahl | 6-polig |
| Anschlusstechnik | CAGE CLAMP® |
| Anschlussart (Seite Kabel) | Federkraftklemme (Push-in-Anschlusstechnik) |
| Anschlussart (Seite Leiterplatte) | Lötstifte |
| Bemessungsspannung | 160 V (gemäß EN 60664) |
| Bemessungsstrom | 16 A |
| Anschlussquerschnitt (Leiter) | 0,5 mm² bis 1,5 mm² (starr und flexibel mit Aderendhülse) |
| Isolierstoff | Hochtemperatur-Kunststoff (PA 6.6) |
| Farbe | Hellgrau |
| Umgebungstemperatur (Betrieb) | -60 °C bis +105 °C |
| Schutzart (montiert) | IP20 (bei korrekter Anwendung und Sicherung) |
| Konformität | CE, UL, VDE |
| Einsatzgebiete | Industrieautomation, Schaltschrankbau, Beleuchtungstechnik, Mess- und Regelungstechnik, Haushaltsgeräte |
Präzision in Material und Konstruktion
Die Gehäuse der WAGO picoMAX 3.5 Serie bestehen aus einem hochtemperaturbeständigen und flammhemmenden Polyamid (PA 6.6). Dieses Material gewährleistet eine außergewöhnliche mechanische Stabilität und Isolationsfestigkeit auch bei erhöhten Betriebstemperaturen, wie sie in vielen industriellen Anwendungen üblich sind. Die Lötstifte sind aus einer Kupferlegierung gefertigt, die eine hervorragende elektrische Leitfähigkeit und Lötbarkeit aufweist. Die Kontaktfedern der CAGE CLAMP® sind aus einem hochflexiblen, korrosionsbeständigen Edelstahl gefertigt, der über die gesamte Lebensdauer der Verbindung einen gleichbleibenden Anpressdruck gewährleistet.
Vielfältige Einsatzmöglichkeiten in Technik und Industrie
Die WAGO 2091-1326 picoMAX 3.5 Federleiste mit Lötstiften ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet. Insbesondere dort, wo kompakte Bauformen und eine hohe Zuverlässigkeit gefordert sind, spielt diese Steckverbindung ihre Stärken aus:
- Schaltschrankbau: Zur sicheren und schnellen Verdrahtung von Steuerungs- und Energieverteilungskomponenten. Die Platzersparnis und die einfache Montage reduzieren die Verdrahtungszeit erheblich.
- Beleuchtungstechnik: Für die Verbindung von LED-Treibern, Vorschaltgeräten und Leuchtenmodulen, wo Vibrationsfestigkeit und Langlebigkeit entscheidend sind.
- Industrielle Automation: In Steuerungsmodulen, Sensoren und Aktoren, wo eine robuste und zuverlässige Signalübertragung auch unter rauen Bedingungen unerlässlich ist.
- Mess-, Steuer- und Regelungstechnik: Für die Anbindung von Messgeräten und Regelungskomponenten, bei denen höchste Signalintegrität und geringe Übergangswiderstände gefordert sind.
- Haushaltsgeräte: In Geräten wie Waschmaschinen, Kühlschränken oder Heizungssteuerungen, wo Sicherheit, Zuverlässigkeit und einfache Wartung im Vordergrund stehen.
- Entwicklungsboards und Prototypen: Für Ingenieure, die eine schnelle und wiederholbare Verbindungslösung für Tests und Validierungen benötigen, ohne auf eine dauerhafte Lötverbindung verzichten zu müssen.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1326 – picoMAX 3.5 Federleiste mit Lötstiften
Was sind die Hauptvorteile der CAGE CLAMP®-Anschlusstechnik im Vergleich zu herkömmlichen Schraubklemmen?
Die CAGE CLAMP®-Anschlusstechnik bietet eine inhärente Vibrationssicherheit, da die Federkraft einen konstanten Anpressdruck auf den Leiter ausübt, der sich nicht durch thermische Lastwechsel oder Vibrationen lockern kann. Dies verhindert Wackelkontakte und Korrosion. Zudem ermöglicht sie eine werkzeuglose und damit deutlich schnellere Verdrahtung im Vergleich zu Schraubklemmen.
Ist die WAGO 2091-1326 für den Einsatz bei hohen Temperaturen geeignet?
Ja, die WAGO 2091-1326 picoMAX 3.5 Federleiste ist für einen Betriebstemperaturbereich von -60 °C bis +105 °C ausgelegt. Dies wird durch die Verwendung von hochtemperaturfesten Isolierwerkstoffen wie PA 6.6 gewährleistet.
Welche Leiterquerschnitte können mit dieser Federleiste verdrahtet werden?
Die Federleiste ist für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² ausgelegt. Sowohl starre als auch flexible Leiter (mit Aderendhülse) können sicher angeschlossen werden.
Wie wird die elektrische Verbindung auf der Leiterplatte hergestellt?
Die Verbindung auf der Leiterplatte erfolgt über Lötstifte. Diese werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet, wodurch eine dauerhafte und elektrisch leitfähige Verbindung entsteht.
Ist die picoMAX 3.5 Serie für den Einsatz in sicherheitsrelevanten Anwendungen zertifiziert?
Ja, WAGO Produkte, einschließlich der picoMAX 3.5 Serie, sind in der Regel nach relevanten Normen wie VDE und UL zertifiziert, was ihre Eignung für viele sicherheitsrelevante Anwendungen bestätigt. Es ist jedoch stets ratsam, die spezifischen Zertifizierungen für die jeweilige Anwendung zu prüfen.
Welche Vorteile bietet das kompakte Design der picoMAX 3.5 Serie?
Das kompakte Design der picoMAX 3.5 Serie ermöglicht eine hohe Kontaktdichte auf engstem Raum. Dies ist besonders vorteilhaft in Anwendungen mit begrenztem Platzangebot, wie z.B. in kleinen Gehäusen, bei flachen Leiterplatten oder in Schaltschränken, wo jede eingesparte Millimeterfläche zählt.
Müssen spezielle Werkzeuge für die Verdrahtung der Kabel verwendet werden?
Nein, die Verdrahtung der Kabel auf der Seite der Federklemme erfolgt werkzeuglos. Durch einfaches Einführen des abisolierten Leiters in die Öffnung wird dieser sicher von der CAGE CLAMP® gehalten.
