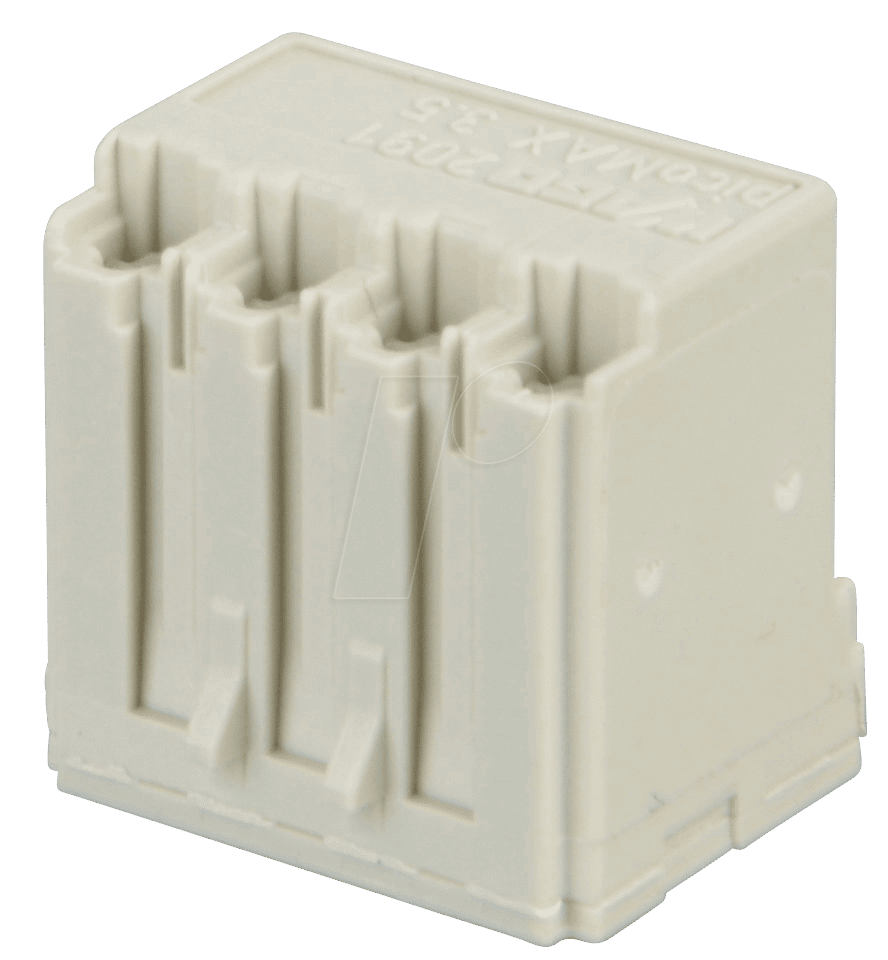

Präzision und Zuverlässigkeit: Die WAGO picoMAX 3.5 Federleiste mit Lötstiften 4-polig für Ihre anspruchsvollen Verbindungen
Die WAGO 2091-1324 picoMAX 3.5 Federleiste mit Lötstiften 4-polig ist die ideale Lösung für Elektrotechniker, Anlagenbauer und OEMs, die eine sichere, dauerhafte und effiziente elektrische Verbindung auf engstem Raum benötigen. Sie adressiert die Notwendigkeit einer kompakten und dennoch robusten Verdrahtung, insbesondere dort, wo Platzmangel oder höchste Zuverlässigkeitsanforderungen bestehen. Diese Federleiste übertrifft herkömmliche Lötverbindungen durch ihre einfache Handhabung, Vibrationssicherheit und Zeitersparnis bei der Installation.
Überlegene Verbindungstechnik: Der WAGO picoMAX 3.5 Vorteil
Im Gegensatz zu herkömmlichen Lötverbindungen, die anfällig für mechanische Belastungen und thermische Ermüdung sind, bietet die WAGO picoMAX 3.5 Federleiste mit Lötstiften 4-polig eine innovative Technologie, die für Langlebigkeit und Performance optimiert ist. Die integrierte Federklemmtechnik gewährleistet eine konstante Anpresskraft, die auch unter rauen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen eine zuverlässige Verbindung aufrechterhält. Dies reduziert das Risiko von Ausfällen und erhöht die Lebensdauer Ihrer elektrischen Systeme signifikant. Die Lötstifte bieten zudem die Flexibilität, sichere Lötanschlüsse auf Leiterplatten zu realisieren, ergänzt durch die Vorteile der WAGO Federklemmtechnologie für eine zukunftssichere Installation.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2091-1324 picoMAX 3.5 Federleiste mit Lötstiften 4-polig ist ein Multitalent in der modernen Elektroinstallation und im Schaltschrankbau. Ihre kompakte Bauform und die hohe Leistungsdichte prädestinieren sie für den Einsatz in Bereichen, wo Effizienz und Platzersparnis entscheidend sind:
- Geräteanschluss: Ideal für die sichere und schnelle Montage von Netzteilen, Steuerungen und Sensoren in Gehäusen.
- Leiterplattenverdrahtung: Ermöglicht die einfache und zuverlässige Anbindung von Komponenten auf Leiterplatten, auch bei hoher Bestückungsdichte.
- Signalübertragung: Gewährleistet störungsfreie und stabile Signalübertragungen in industriellen Automatisierungsanwendungen.
- LED-Technologie: Perfekt geeignet für die Verdrahtung von LED-Modulen und Netzteilen in anspruchsvollen Beleuchtungssystemen.
- Messtechnik: Bietet eine zuverlässige Verbindung für empfindliche Messinstrumente und deren Stromversorgung.
- Kleinverteiler: Ermöglicht eine platzsparende und übersichtliche Verdrahtung in kompakten Verteilern.
Technische Exzellenz und Konstruktionsmerkmale
Die Konstruktion der WAGO 2091-1324 picoMAX 3.5 Federleiste mit Lötstiften 4-polig basiert auf jahrzehntelanger Erfahrung in der Entwicklung von Verbindungstechnologien. Jedes Detail ist auf maximale Leistung und Sicherheit ausgelegt:
- Kompaktes Design: Die picoMAX 3.5 Serie zeichnet sich durch ihre extrem geringe Baugröße aus, was die Integration auch in engste Bauräume ermöglicht.
- Federklemmsystem: Bietet eine werkzeuglose Verdrahtung und eine sichere, vibrationsfeste Verbindung.
- Lötstifte: Vorgeformte Lötstifte garantieren eine stabile mechanische und elektrische Verbindung mit der Leiterplatte.
- Hochwertige Materialien: Gehäuse aus halogenfreiem, flammwidrigem Kunststoff (PA) und Kontakte aus Kupferlegierung sorgen für Robustheit und Langzeitstabilität.
- Hohe Stromtragfähigkeit: Trotz kompakter Abmessungen können hohe Stromstärken sicher übertragen werden.
- Einfache Handhabung: Schnelles und intuitives Stecken und Lösen von Leitern.
- Vibrationsbeständigkeit: Die Federklemme hält auch bei starken Vibrationen eine konstante Kontaktkraft aufrecht.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Federleiste mit Lötstiften |
| Serie | picoMAX 3.5 |
| Anzahl Pole | 4 |
| Leiteranschlussart | Federklemme |
| Anschlussart für Leiterplatte | Lötstifte |
| Bemessungsspannung | 320 V (gemäß EN 60664-1) |
| Bemessungsstrom | 24 A (abhängig von der Leiterplattengestaltung und Umgebungstemperatur) |
| Isolationsoberfläche (Schmutzgrad) | 2 (gemäß EN 60664-1) |
| Material Gehäuse | Polyamid (PA), halogenfrei, flammwidrig |
| Material Leiterkontakt | Kupferlegierung, verzinnt |
| Max. Leiterquerschnitt | 1,5 mm² (massiv und feindrähtig mit Aderendhülse) |
| Montageart | Löten auf Leiterplatte |
| Farbe | Hellgrau |
| Betriebstemperatur | -60 °C bis +105 °C |
Qualität, die überzeugt: Warum WAGO?
WAGO steht weltweit für Innovation und Qualität in der Verbindungstechnik. Die picoMAX 3.5 Serie mit Lötstiften verkörpert diese Philosophie: Sie vereint höchste Zuverlässigkeit mit effizienter Anwendung. Durch den Einsatz der bewährten WAGO Federklemmtechnik in Kombination mit robusten Lötanschlüssen erhalten Sie eine Verbindung, die auch unter anspruchsvollsten Bedingungen Bestand hat. Dies bedeutet für Sie geringere Wartungskosten, erhöhte Sicherheit und eine optimierte Produktionszeit. Die Materialauswahl, von den halogenfreien Gehäusen bis zu den korrosionsbeständigen Kupferkontakten, garantiert eine lange Lebensdauer und erfüllt höchste Umwelt- und Sicherheitsstandards.
Wichtige Vorteile im Detail
- Zeitersparnis: Werkzeuglose Leiteranschlusstechnik reduziert Montagezeiten erheblich.
- Sicherheit: Vibrationsfeste und zugfeste Verbindungen minimieren das Risiko von Kurzschlüssen oder Ausfällen.
- Kompaktheit: Ermöglicht die Entwicklung kleinerer und leichterer Geräte durch platzsparende Bauweise.
- Flexibilität: Geeignet für eine breite Palette von Anwendungen und Leiterplattendesigns.
- Langzeitstabilität: Hochwertige Materialien und bewährte WAGO-Technologie sorgen für eine lange Lebensdauer.
- Wirtschaftlichkeit: Reduzierte Installationskosten und erhöhte Zuverlässigkeit führen zu niedrigeren Gesamtbetriebskosten.
Technische Spezifikationen: Eine detaillierte Betrachtung
Die WAGO 2091-1324 picoMAX 3.5 Federleiste mit Lötstiften 4-polig ist für maximale Leistung in einem kompakten Format konzipiert. Die Bemessungsspannung von 320 V und der Bemessungsstrom von 24 A (unter Berücksichtigung relevanter Normen und Umgebungsbedingungen) unterstreichen ihre Einsatzfähigkeit in anspruchsvollen Anwendungen. Der Isolationsoberfläche nach Schmutzgrad 2 gemäß EN 60664-1 gewährleistet eine hohe Sicherheit auch in Umgebungen mit erhöhter Verschmutzung. Die verwendeten Materialien, insbesondere das halogenfreie Polyamid (PA) für das Gehäuse und die verzinnte Kupferlegierung für die Kontakte, sind auf Langlebigkeit, mechanische Stabilität und elektrische Leitfähigkeit optimiert. Dies ermöglicht einen breiten Betriebstemperaturbereich von -60 °C bis +105 °C, was die Anpassungsfähigkeit des Produkts an diverse klimatische Bedingungen unterstreicht.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1324 – picoMAX 3.5 Federleiste mit Lötstiften 4-polig
Was sind die Hauptvorteile der WAGO picoMAX 3.5 Federleiste gegenüber traditionellen Lötverbindungen?
Die Hauptvorteile liegen in der erhöhten Sicherheit durch vibrationsfeste Federklemmen, der erheblichen Zeitersparnis bei der Installation durch werkzeuglose Anschlusstechnik und der Langlebigkeit dank konstanter Kontaktkraft. Zudem ermöglicht die kompakte Bauform eine Platzersparnis, die bei herkömmlichen Lötverbindungen oft nicht erreicht werden kann.
Welche Arten von Leitern können mit der WAGO 2091-1324 verbunden werden?
Mit dieser Federleiste können sowohl massive als auch feindrähtige Leiter mit einem Querschnitt von bis zu 1,5 mm² verbunden werden. Für feindrähtige Leiter wird die Verwendung von Aderendhülsen empfohlen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Ist die WAGO picoMAX 3.5 Federleiste für den Einsatz in extremen Temperaturbereichen geeignet?
Ja, die Federleiste ist für einen Betriebstemperaturbereich von -60 °C bis +105 °C ausgelegt. Dies macht sie für eine Vielzahl von Umgebungsbedingungen, einschließlich industrieller Anwendungen mit starken Temperaturschwankungen, geeignet.
Welche Sicherheitsnormen erfüllt die WAGO 2091-1324?
Die Leiste erfüllt wichtige Normen wie EN 60664-1 für die Bemessungsspannung und den Verschmutzungsgrad, was ihre Einsatztauglichkeit in diversen elektrischen Systemen und Anlagen bestätigt.
Wie wird die elektrische Verbindung auf der Leiterplatte hergestellt?
Die elektrische Verbindung auf der Leiterplatte wird durch die vorgeformten Lötstifte hergestellt, die in die Leiterbahnen der Platine eingelötet werden. Dies sorgt für eine robuste und dauerhafte mechanische sowie elektrische Verbindung.
Ist die Installation der WAGO picoMAX 3.5 Federleiste komplex?
Nein, die Installation ist bewusst einfach gehalten. Die Leiter werden einfach in die Federklemme gesteckt, was werkzeuglos und schnell vonstattengeht. Die Lötstifte werden auf die Leiterplatte gelötet, was eine Standardprozedur im Elektronikbau darstellt.
Welchen Einfluss hat die halogenfreie Bauweise auf die Anwendung?
Die halogenfreie Bauweise des Gehäuses aus Polyamid (PA) ist ein wichtiger Sicherheitsaspekt. Im Brandfall werden keine korrosiven oder giftigen Halogengase freigesetzt, was besonders in geschlossenen Räumen und öffentlichen Einrichtungen von Vorteil ist.
