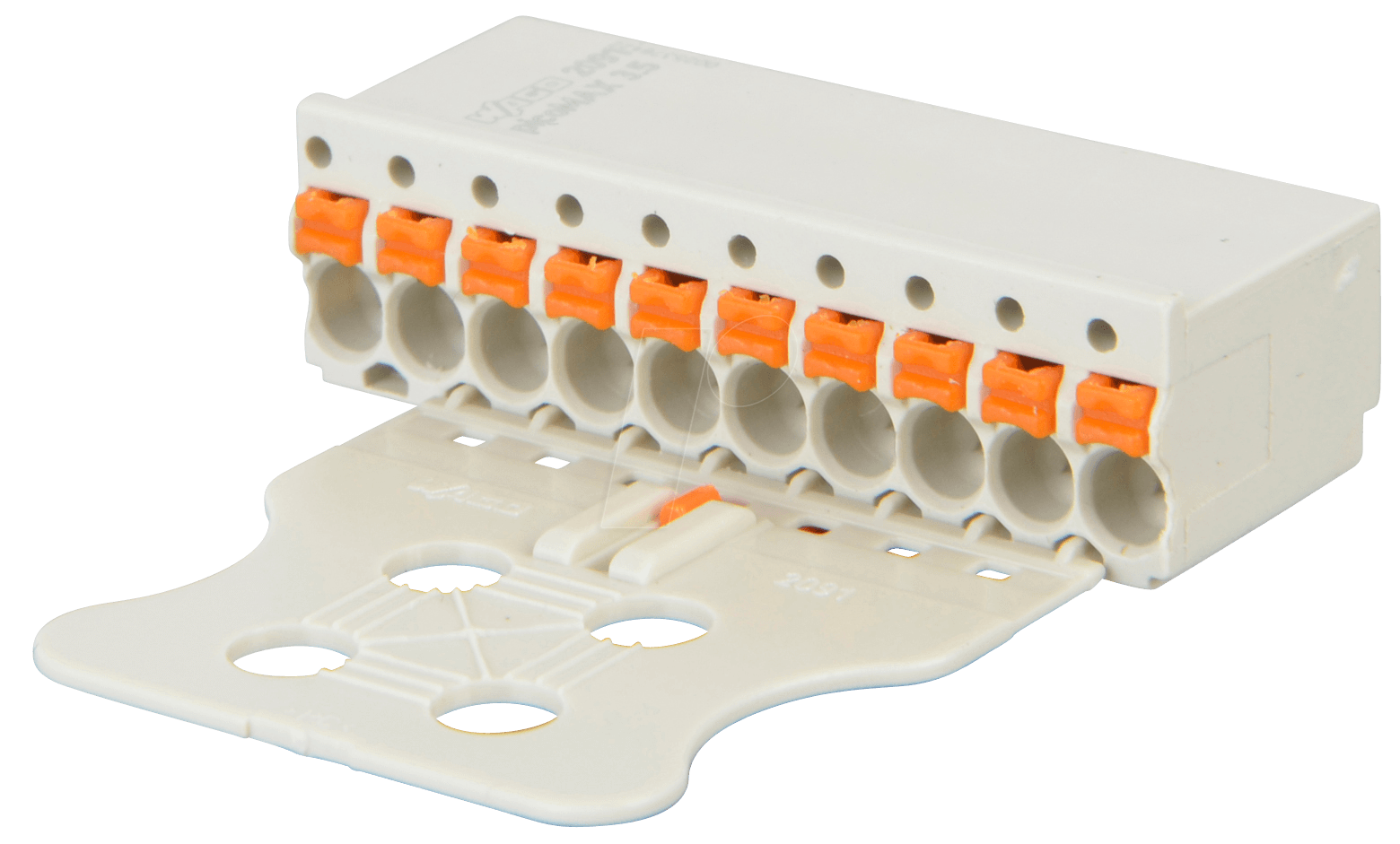

Sichere und Effiziente Verbindungen mit der WAGO 2091-1110 picoMAX 3.5 Federleiste
Die WAGO 2091-1110 picoMAX 3.5 Federleiste mit 10 Polen ist die ideale Lösung für Elektriker, Anlagenbauer und Hausinstallationsexperten, die eine zuverlässige und zeitsparende Methode zur Leiterverbindung benötigen. Dieses Produkt adressiert die Herausforderungen von komplexen Verdrahtungen, bei denen schnelle Installation und absolute Sicherheit im Vordergrund stehen.
Maximale Effizienz durch Innovative Federklemmtechnik
Die picoMAX 3.5 Serie von WAGO setzt neue Maßstäbe in der Verdrahtungstechnik. Durch die bewährte Federklemmtechnologie entfällt das zeitaufwendige Schrauben, was die Installationszeit signifikant reduziert. Die 10-polige Ausführung ermöglicht die gleichzeitige Verbindung mehrerer Leiter auf kleinstem Raum. Dies ist ein entscheidender Vorteil gegenüber herkömmlichen Schraubklemmen, die mehr Platz benötigen und anfälliger für Lockern durch Vibrationen sind.
Unübertroffene Zuverlässigkeit und Langlebigkeit
Die Qualität der Verbindung ist paramount für die Sicherheit und Funktionalität elektrischer Anlagen. Die WAGO 2091-1110 zeichnet sich durch ihre robusten Materialien und die präzise Fertigung aus. Die Federklemmverbindung sorgt für einen konstanten Anpressdruck, der auch unter Einfluss von Temperaturschwankungen und Vibrationen stabil bleibt. Dies minimiert das Risiko von Kaltkontakten und Korrosion, Probleme, die bei Schraubverbindungen häufiger auftreten können. Die Konstruktion ist auf eine lange Lebensdauer ausgelegt und erfüllt höchste Industriestandards.
Vielseitige Einsatzmöglichkeiten für Professionelle Anwendungen
Diese Federleiste ist für eine breite Palette von Anwendungen konzipiert. Ob in der Gebäudeinstallation, im Schaltschrankbau, in der Steuerungs- und Regelungstechnik oder in der industriellen Automatisierung – die picoMAX 3.5 Serie bietet eine flexible und zuverlässige Verbindungslösung. Die kompakte Bauweise und die einfache Handhabung machen sie besonders geeignet für Anwendungen mit begrenztem Platzangebot. Die Möglichkeit, Leiter unterschiedlicher Querschnitte sicher zu verbinden, erhöht ihre Vielseitigkeit zusätzlich.
Die Technologischen Vorteile im Überblick
- Werkzeuglose Montage: Schnelles und einfaches Stecken der Leiter ohne zusätzliches Werkzeug spart wertvolle Installationszeit.
- Sicherer Kontakt: Die integrierte Federkraft sorgt für einen dauerhaft zuverlässigen elektrischen Kontakt, auch bei Vibrationen.
- Kompaktes Design: Die geringe Baugröße der picoMAX 3.5 Serie ermöglicht eine platzsparende Verdrahtung in engen Bauräumen.
- Hohe Strombelastbarkeit: Entwickelt für professionelle Anwendungen mit entsprechenden Anforderungen an die Stromtragfähigkeit.
- Schutz vor unabsichtlichem Lösen: Die Konstruktion der Klemme verhindert ein versehentliches Herausziehen der Leiter.
- Beständigkeit gegen Umwelteinflüsse: Hochwertige Materialien gewährleisten Korrosionsbeständigkeit und Langlebigkeit auch unter anspruchsvollen Bedingungen.
- Standardkonformität: Erfüllt internationale Normen und Sicherheitsvorschriften für elektrische Verbindungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | WAGO 2091-1110 |
| Serie | picoMAX 3.5 |
| Polanzahl | 10 |
| Anschlusstechnik | Federklemme (Cage Clamp®) |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Nennstrom | 24 A (abhängig von der Anwendung und den Umgebungsbedingungen) |
| Nennspannung | 400 V |
| Isolierstoffgruppe | I (VDE 0110-1) |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Umgebungstemperatur (Dauerbetrieb) | Bis zu +85 °C |
| Gehäusematerial | Hochleistungspolyamid (PA) |
| Farbe | Grau (Standard) |
| Schutzart | Geeignet für den Einsatz in geschützten Bereichen |
| Zulassungen | CE, UL, VDE (Bitte spezifische Dokumentation für vollständige Liste prüfen) |
Anwendungsbereiche der WAGO 2091-1110
Die WAGO 2091-1110 picoMAX 3.5 Federleiste ist aufgrund ihrer Konstruktion und Leistungsparameter für vielfältige Einsatzgebiete prädestiniert. Im Bereich der Gebäudeinstallation ermöglicht sie eine schnelle und sichere Verbindung von Leitungen in Verteilerdosen, Unterputzdosen und bei der Installation von Beleuchtungssystemen. Im Schaltschrankbau spielt sie ihre Stärken aus, indem sie eine platzsparende und zuverlässige Verdrahtung von Steuerungs-, Melde- und Stromversorgungskreisen ermöglicht.
Die industrielle Automatisierung profitiert von der robusten Bauweise und der Vibrationsfestigkeit der Federklemmtechnologie. Dies macht die picoMAX 3.5 zu einer idealen Wahl für Verbindungen in Maschinen, Anlagen und Steuerungen, wo Langlebigkeit und Ausfallsicherheit entscheidend sind. Auch in der Haustechnik, beispielsweise bei der Installation von Smart-Home-Komponenten oder der Verteilung von Niederspannungssystemen, bietet sie eine effiziente und professionelle Lösung.
Die 10-polige Konfiguration ist besonders vorteilhaft, wenn mehrere Signale oder Strompfade gebündelt werden müssen. Dies reduziert die Anzahl der benötigten Einzelkomponenten und vereinfacht die Verdrahtungsstruktur. Die einfache Handhabung und die schnelle Montage tragen maßgeblich zur Effizienzsteigerung bei Projekten bei, bei denen Zeitdruck herrscht.
FAQ – Häufig gestellte Fragen zu WAGO 2091-1110 – picoMAX 3.5 Federleiste 10-polig
Kann die WAGO 2091-1110 auch für flexible Leitungen ohne Aderendhülse verwendet werden?
Nein, für eine sichere und zuverlässige Verbindung mit der WAGO 2091-1110 picoMAX 3.5 Federleiste wird für flexible Leitungen die Verwendung einer passenden Aderendhülse empfohlen, um ein Ausfransen der Litzen zu verhindern und einen optimalen Kontakt zu gewährleisten.
Welchen maximalen Leiterquerschnitt kann die picoMAX 3.5 Federleiste aufnehmen?
Die WAGO 2091-1110 picoMAX 3.5 Federleiste kann Leiterquerschnitte von bis zu 2,5 mm² sowohl für starre als auch für flexible Leiter mit Aderendhülse aufnehmen.
Wie wird die WAGO 2091-1110 im Vergleich zu Schraubklemmen besser bewertet?
Die WAGO 2091-1110 bietet gegenüber Schraubklemmen erhebliche Vorteile: Sie ermöglicht eine deutlich schnellere und werkzeuglose Montage, gewährleistet durch die Federkraft einen konstanten Anpressdruck, der sich auch bei Vibrationen nicht lockert, und minimiert dadurch das Risiko von Fehlkontakten und Ausfällen. Zudem ist sie oft kompakter und benötigt weniger Platz.
Ist diese Federleiste für den Einsatz in Feuchträumen oder im Außenbereich geeignet?
Die WAGO 2091-1110 ist für den Einsatz in geschützten Bereichen konzipiert. Für Umgebungen mit hoher Feuchtigkeit, direkter Witterung oder Staubexposition sind spezielle, entsprechend geschützte Komponenten zu verwenden. Bitte prüfen Sie die Spezifikationen und Zulassungen für den spezifischen Anwendungsfall.
Welche Vorteile bietet die picoMAX 3.5 Serie im Allgemeinen?
Die picoMAX 3.5 Serie von WAGO zeichnet sich durch ihre extrem kompakte Bauweise aus, die eine sehr platzsparende Verdrahtung ermöglicht. Sie kombiniert die bewährte und zuverlässige WAGO Federklemmtechnik mit einer optimierten Formgebung für maximale Effizienz und Sicherheit in vielfältigen Anwendungen.
Ist die WAGO 2091-1110 für den Einsatz in sicherheitsrelevanten Stromkreisen zugelassen?
Die WAGO 2091-1110 erfüllt die relevanten Normen und Zulassungen für elektrische Verbindungen in vielen professionellen Bereichen. Für sicherheitsrelevante Anwendungen, insbesondere solche, die strengen Normen unterliegen, ist stets die spezifische Konformität mit den projektspezifischen Sicherheitsanforderungen und Zulassungen zu überprüfen.
Wie lange ist die erwartete Lebensdauer der Federverbindung?
Die Federverbindungen von WAGO sind für eine lange Lebensdauer ausgelegt und behalten ihre Klemmkraft über viele Jahre bei. Die genaue Lebensdauer hängt von den Umgebungsbedingungen wie Temperatur, Feuchtigkeit und mechanischer Belastung ab, aber die Konstruktion ist auf eine hohe Zuverlässigkeit über die gesamte Lebensdauer der Installation ausgelegt.
